双涡轮增压V6六缸动力总成结构

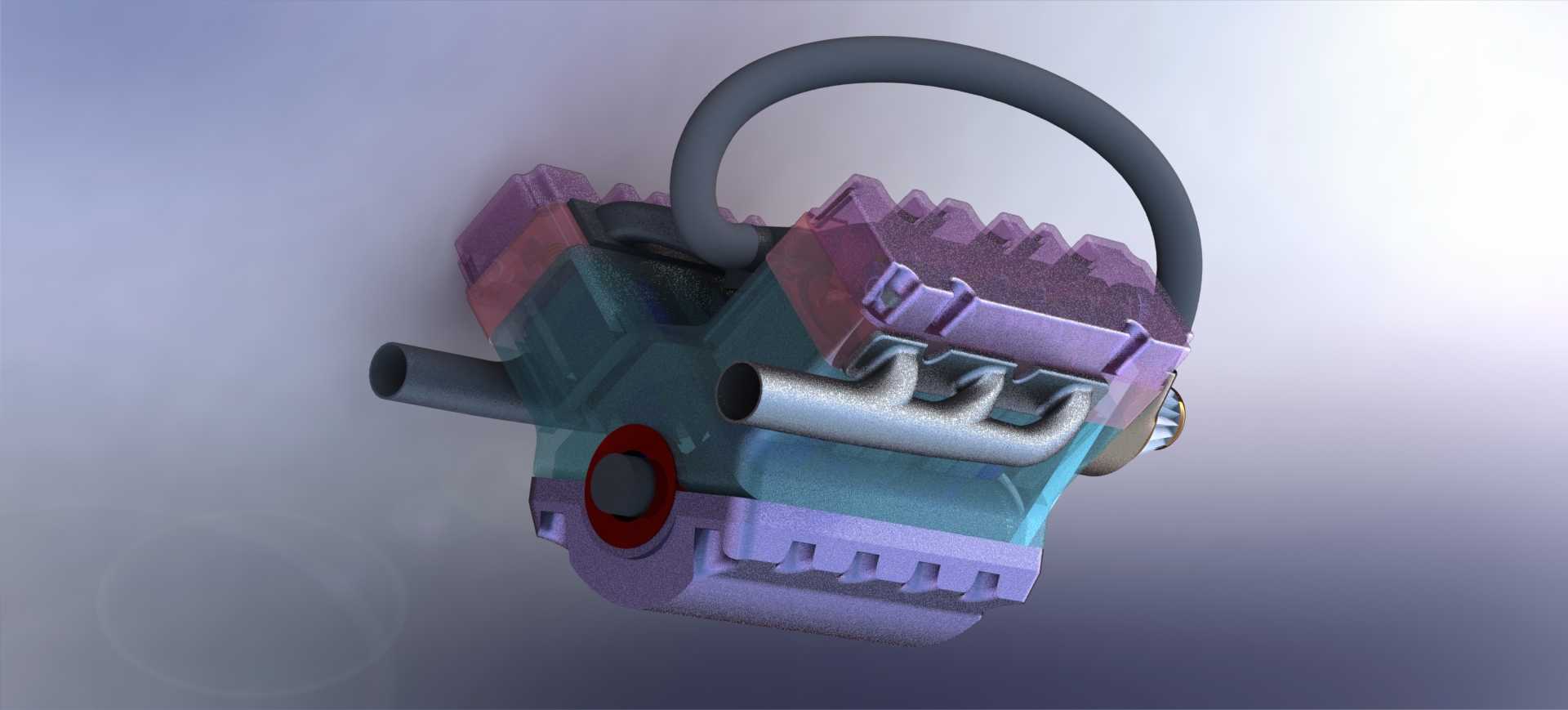

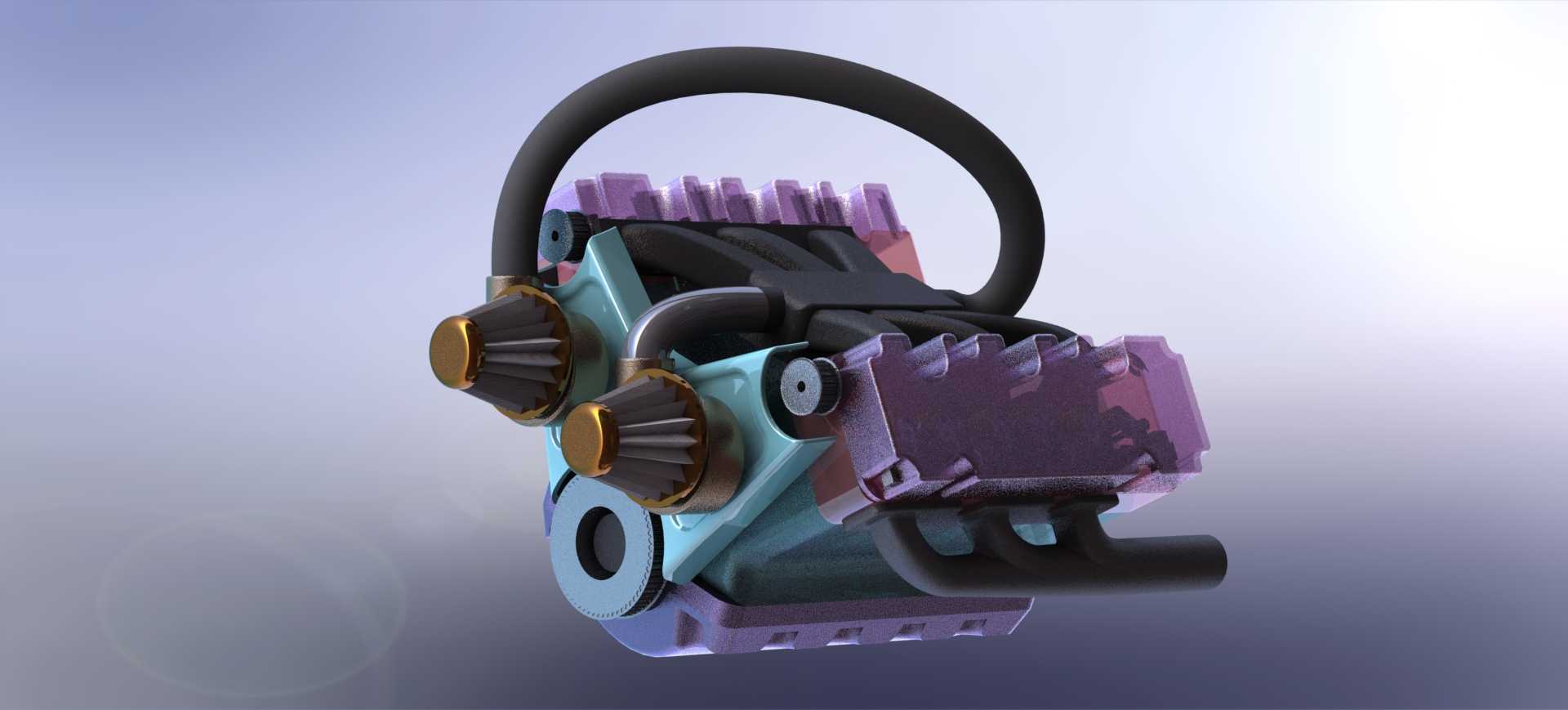

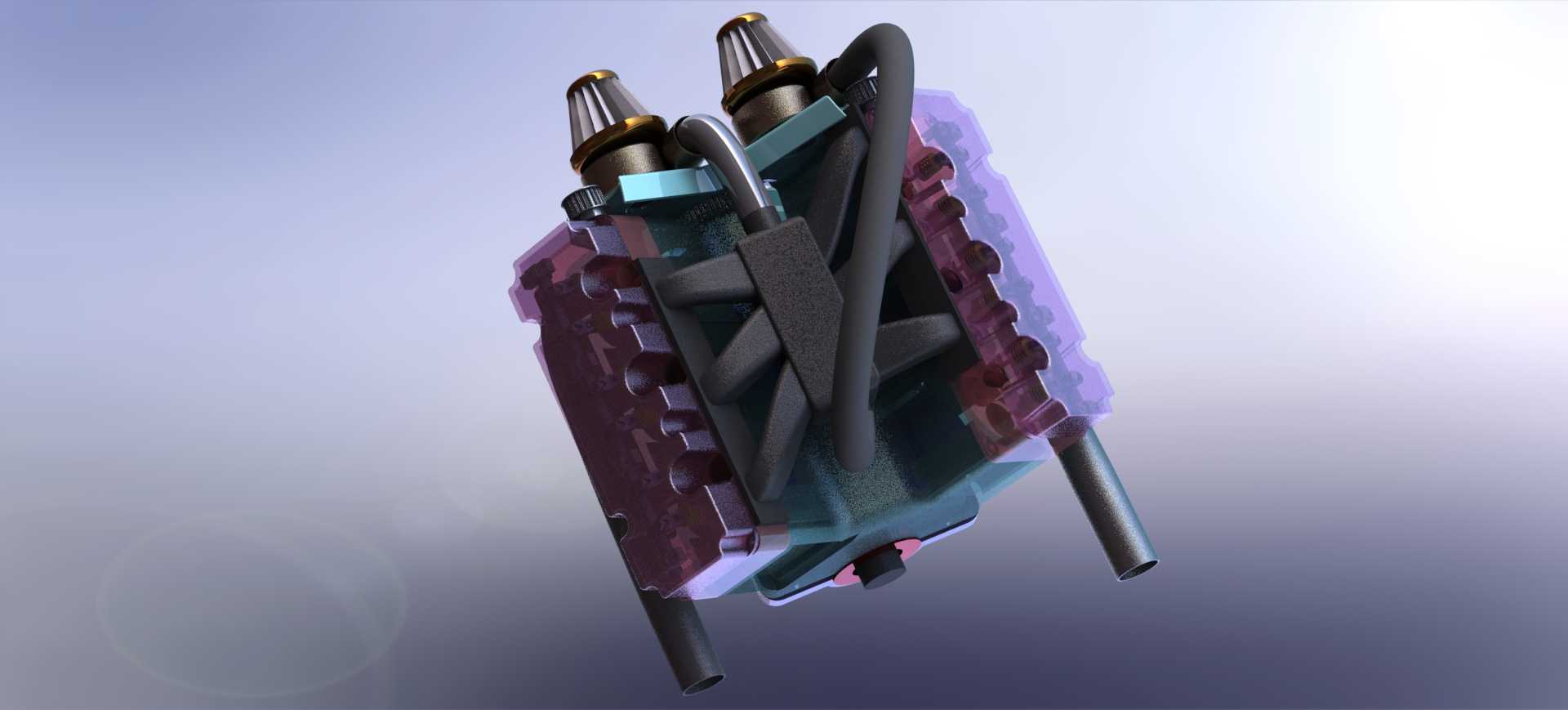

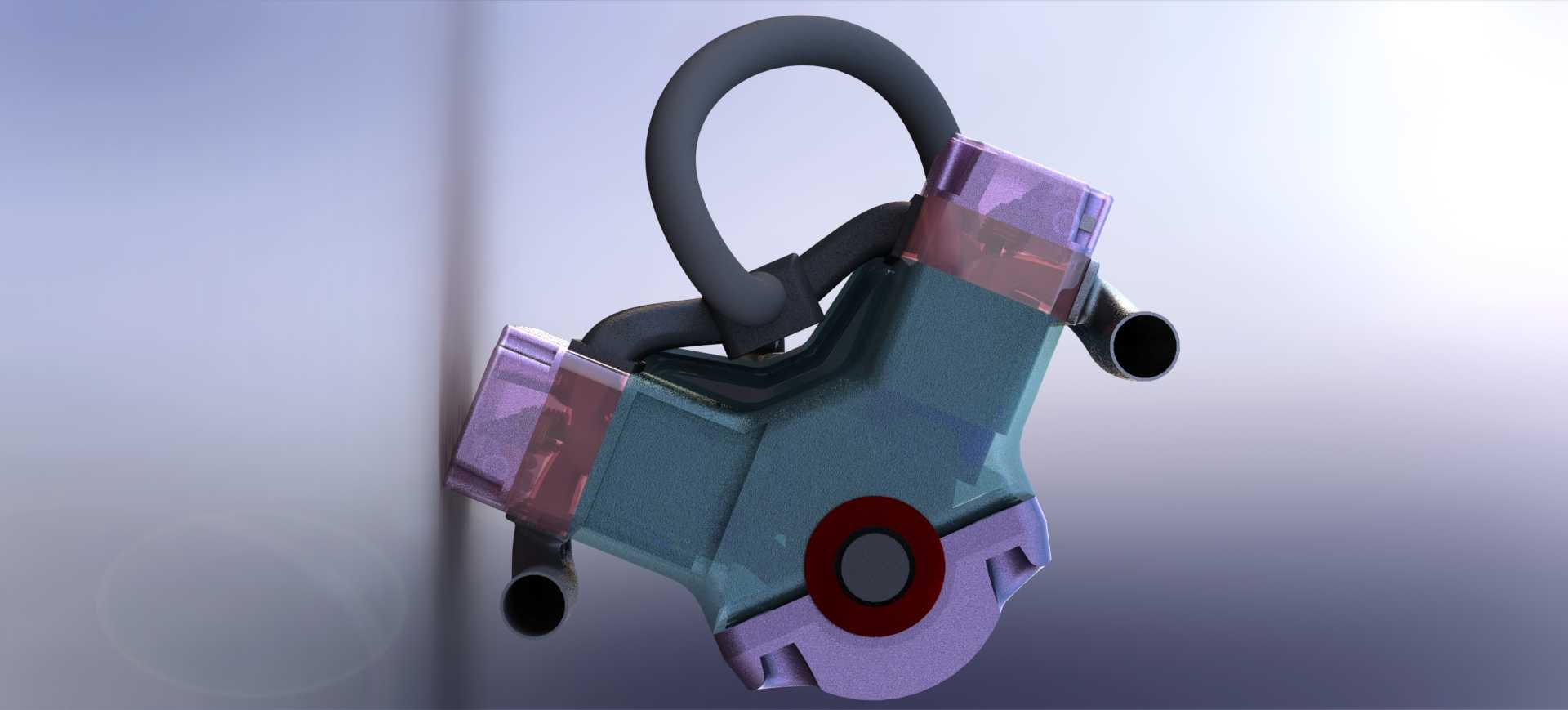

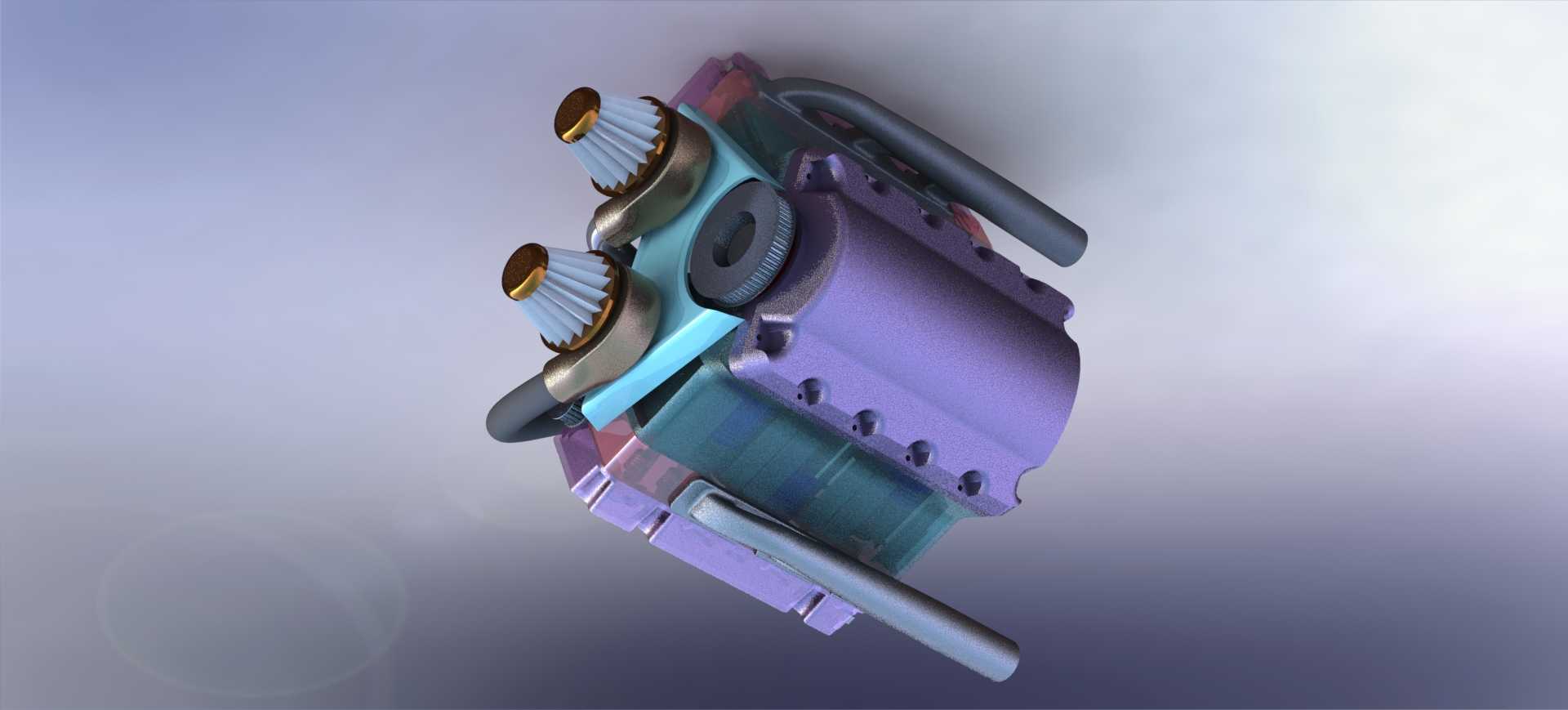

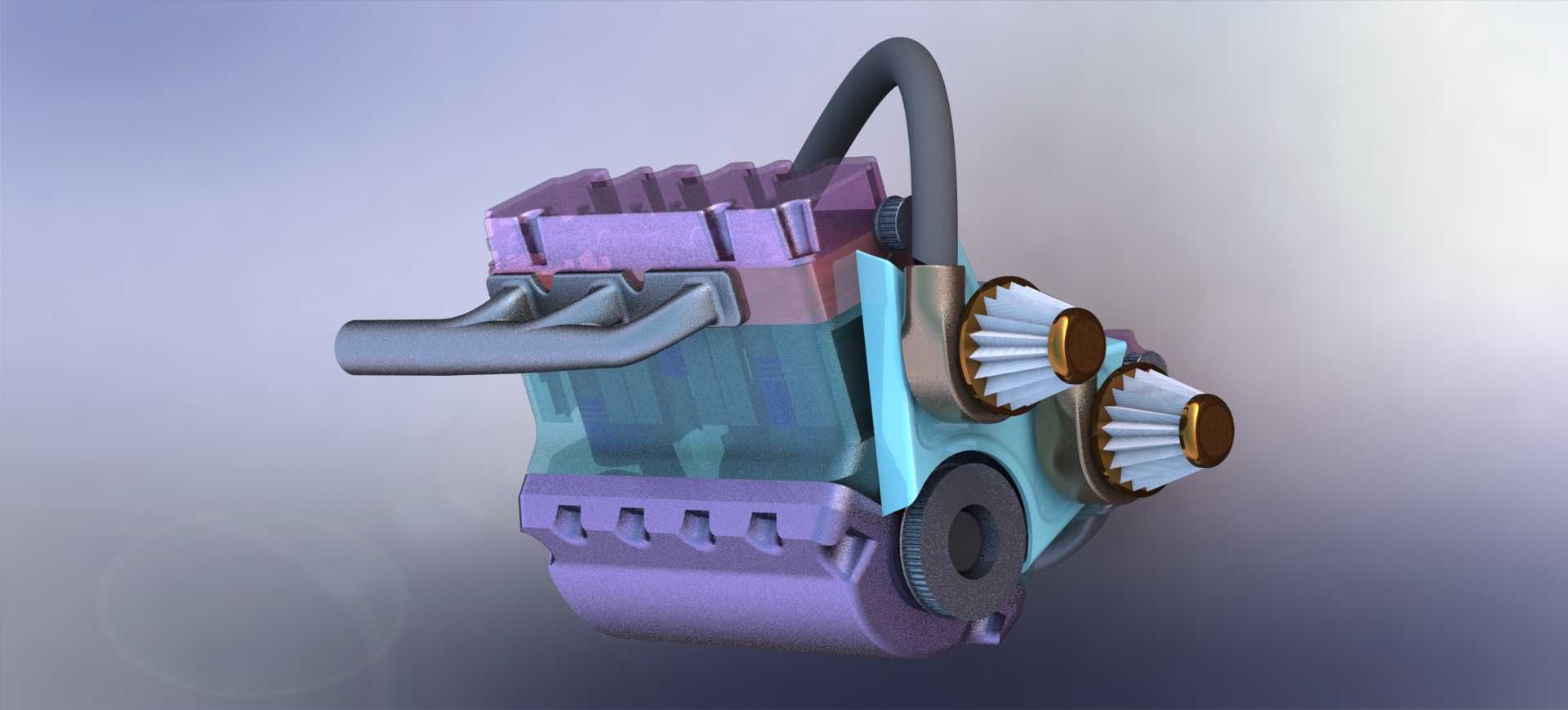

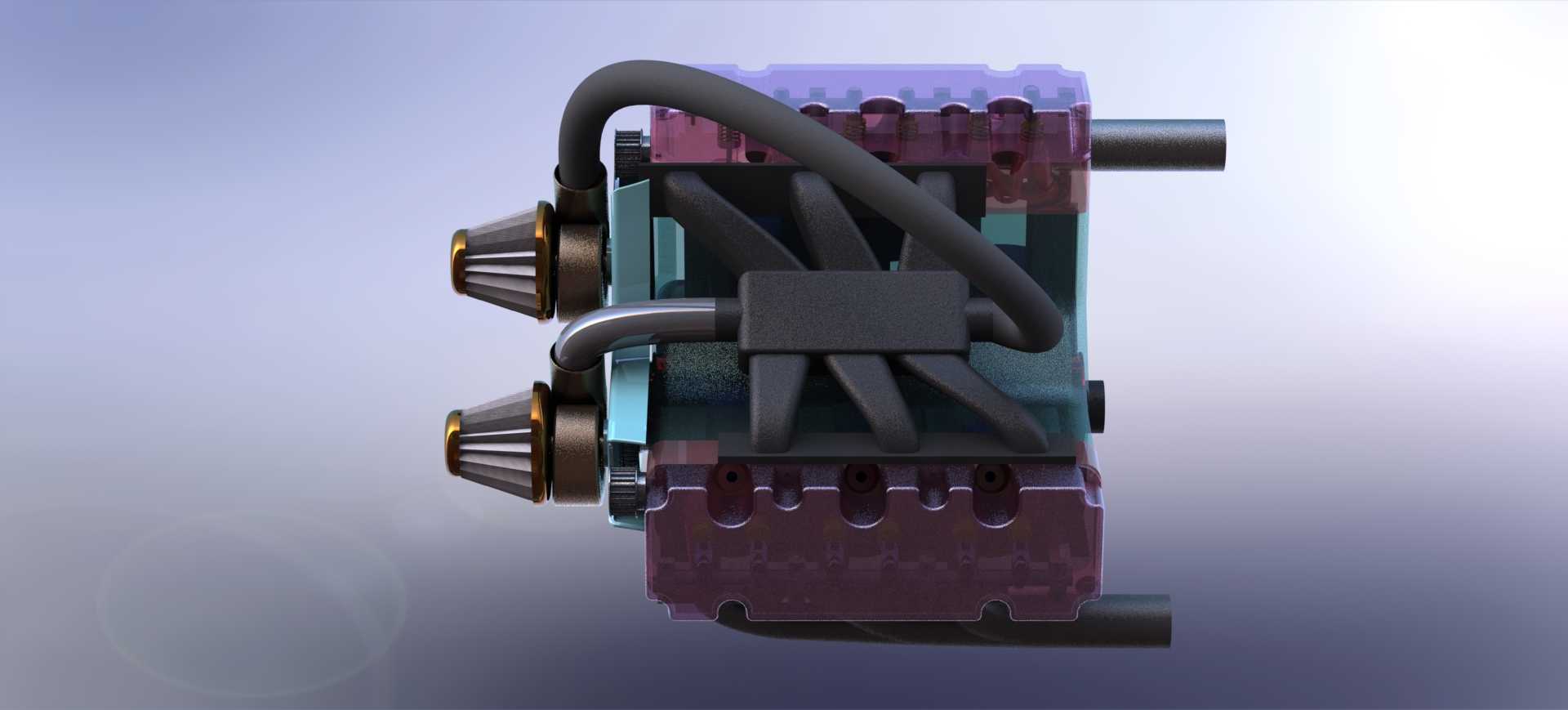

　　这套双涡轮增压V6动力总成的三维结构，围绕六缸V型布局展开，总排量设定在3.5升级别，是乘用车高性能动力单元里兼顾输出能力与运转平顺性的典型构型。从整机布置逻辑来看，V型夹角将两列三缸缸体分列两侧，相比直列六缸大幅压缩了轴向长度，机舱横向占用空间也控制在前置后驱或者横置四驱平台都能适配的边界内，整机外围的涡轮管路、进气歧管、排气歧管都沿着V型槽的空间走向排布，没有额外突出的干涉结构。

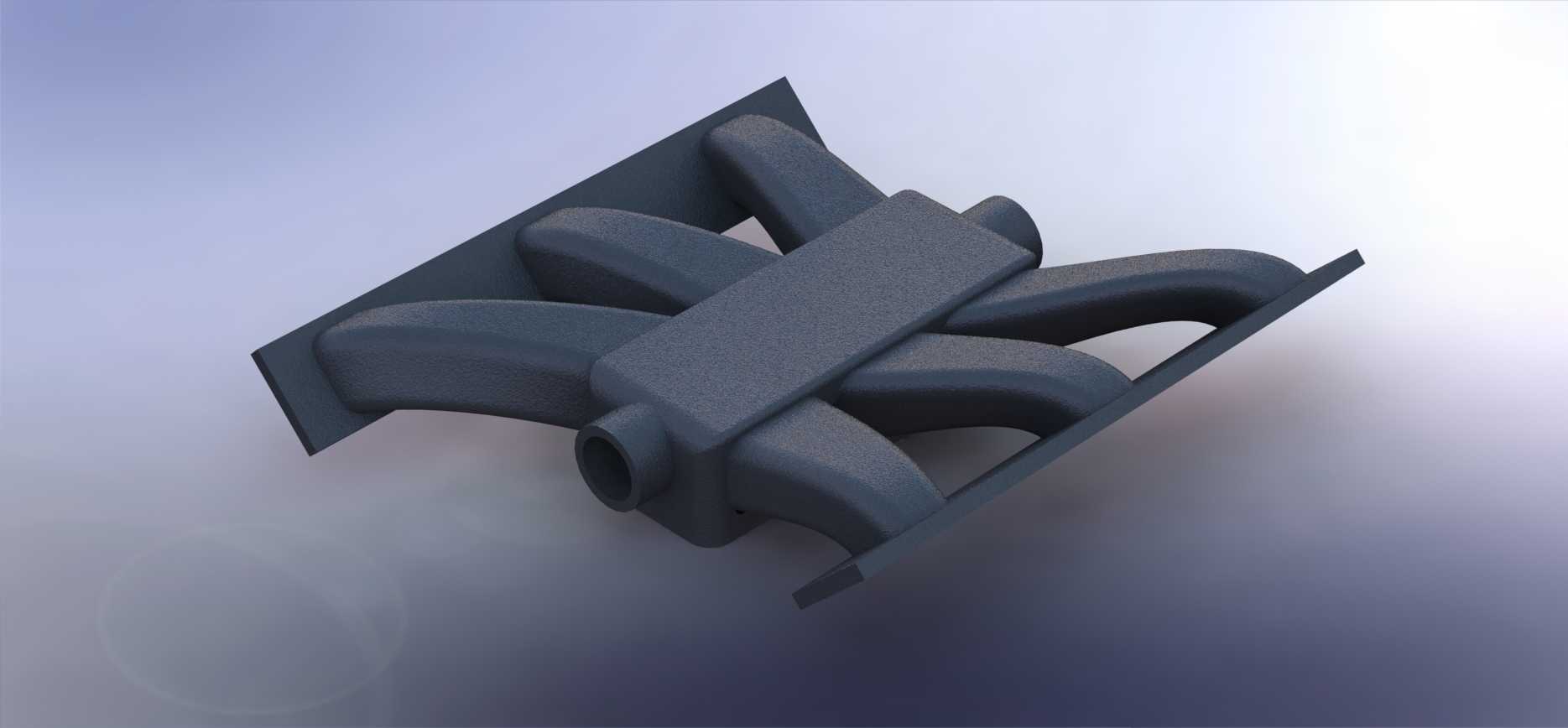

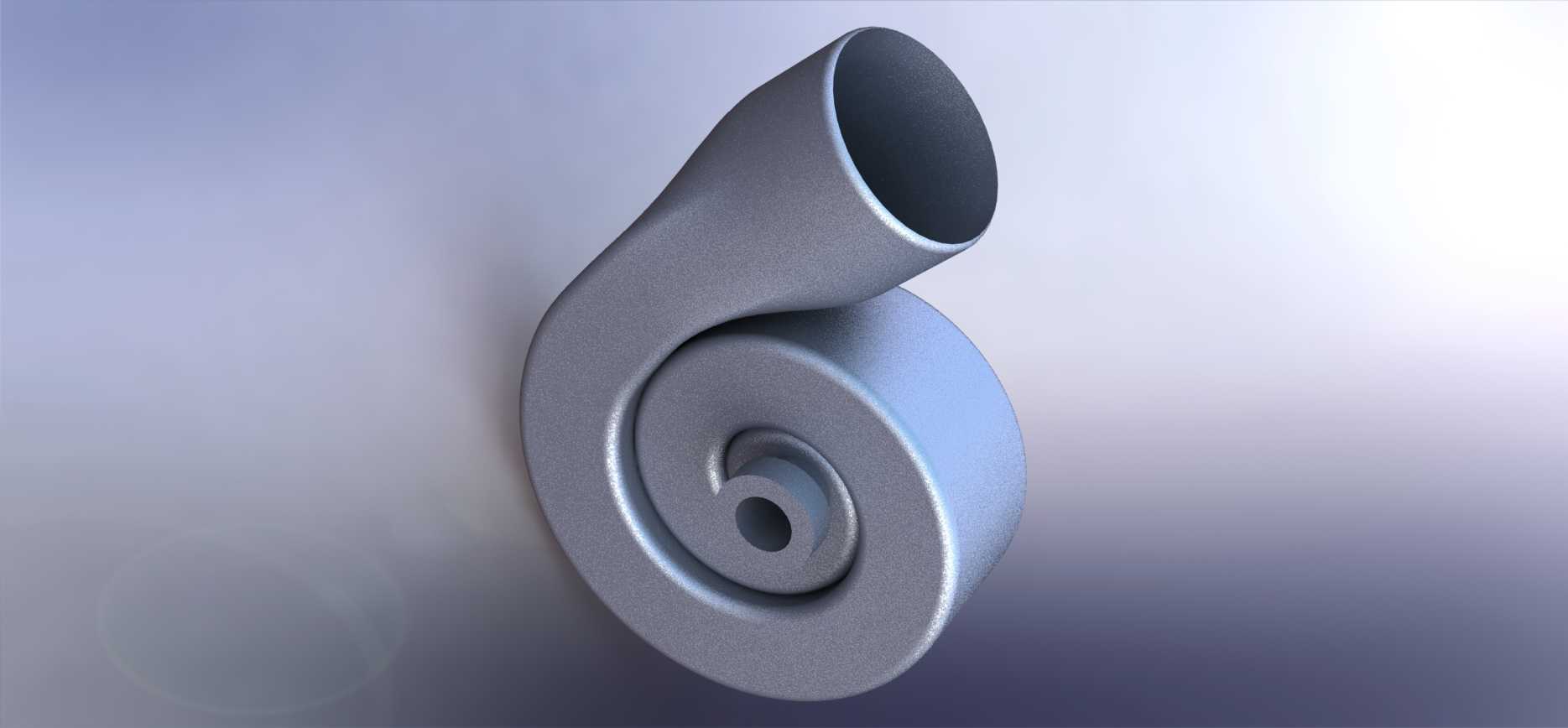

　　双涡轮的配置采用分列对应气缸的布置方式，每一列三个气缸单独驱动一台涡轮增压器，相比单涡轮方案，排气脉冲的利用效率更高，涡轮迟滞现象得到明显抑制。低转速区间两台小惯量涡轮可以快速建立增压压力，油门响应更跟脚；高转速工况下双泵气通路能够提供足够的进气量，保证峰值功率输出的持续性。进气管路在V型缸体上方交汇连通，中冷衔接路径短，压缩空气的压力损失小，管路弯折处都做了大圆角过渡，避免气流在弯道处产生紊流影响充气效率。

　　从实际应用场景出发，这类动力单元多用于中型性能轿车、中大型SUV以及部分轻型越野装备上。六缸结构相比四缸机型，曲轴每旋转120度就有一个气缸完成做功冲程，动力输出的叠加间隔更短，曲轴运转的扭转振动天然更小，不需要加装大质量的双质量飞轮就能获得平顺的怠速质感，高速巡航时气缸交替做功的冲击力被均匀分散，整机NVH表现远优于同排量四缸机型。对于需要兼顾拖拽能力和高速再加速能力的车型来说，3.5升的基础排量加上双涡轮增压，扭矩平台可以覆盖很宽的转速区间，低速拖拽时大扭矩输出充沛，高速超车时储备功率充足，不会出现小排量增压机型高转乏力的问题。

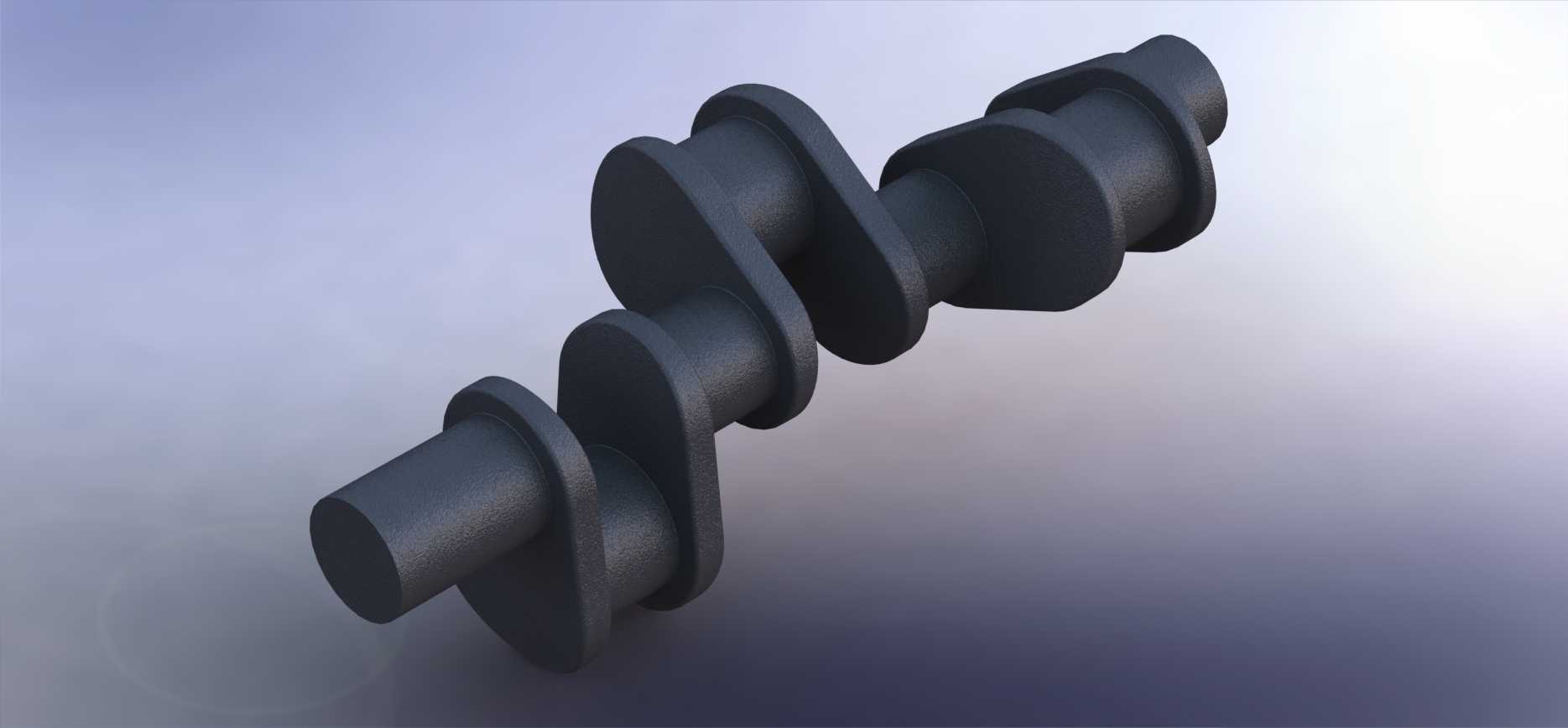

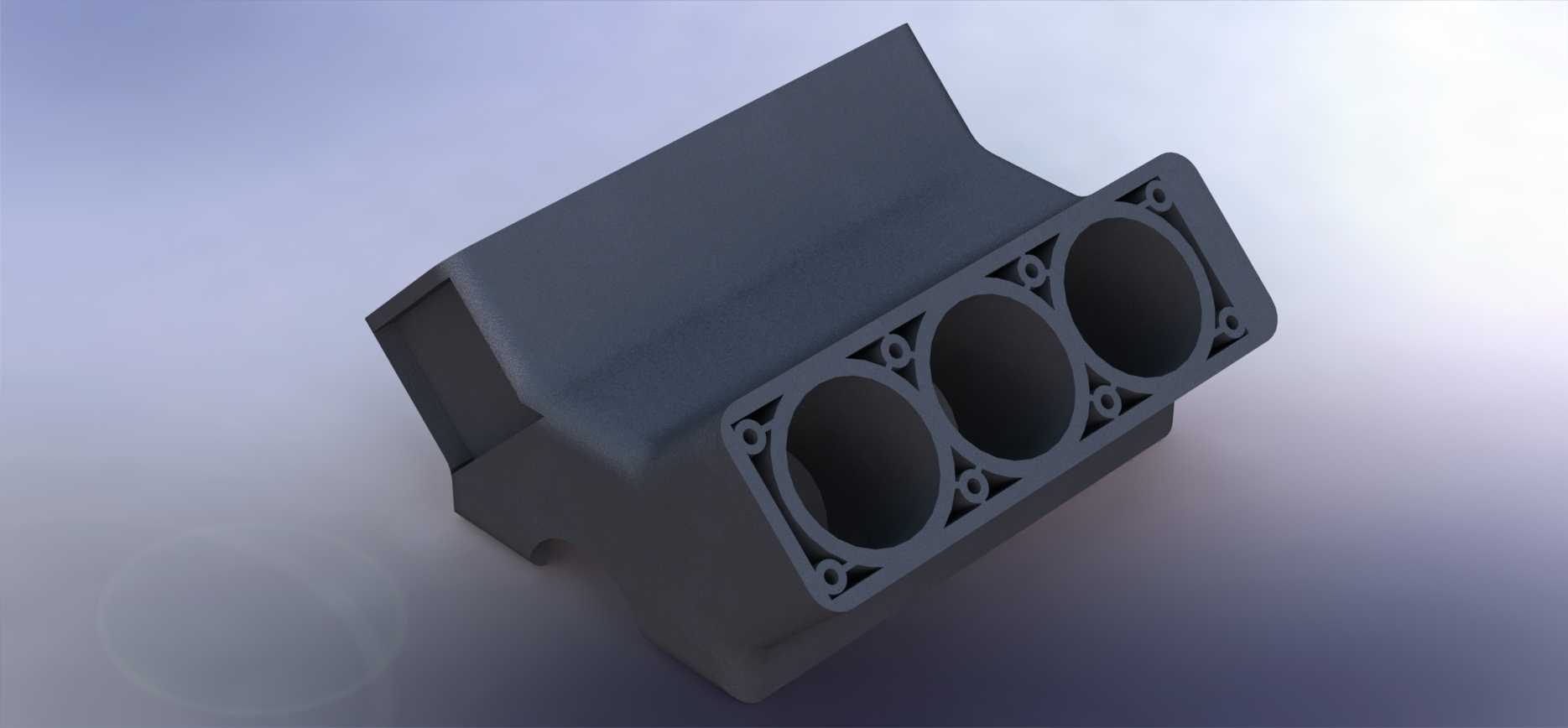

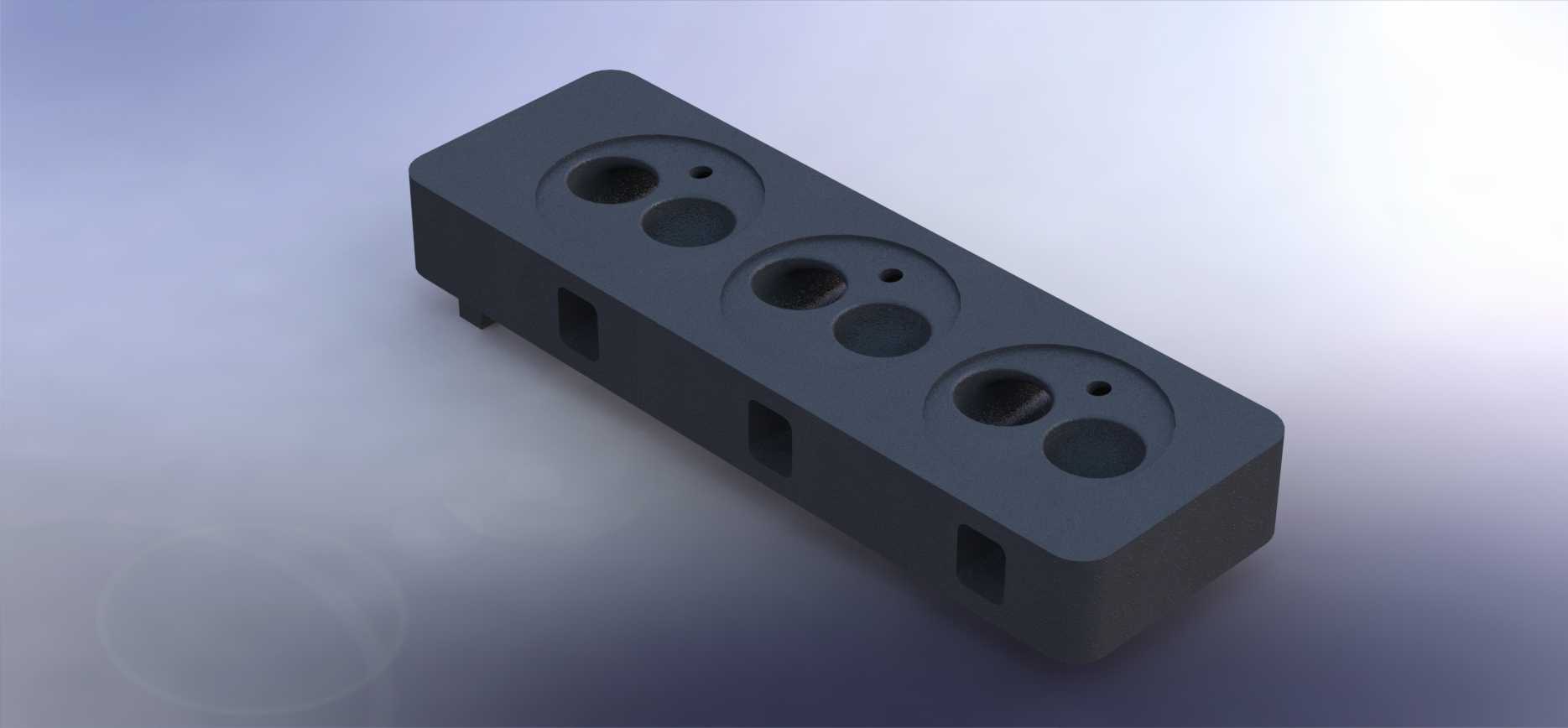

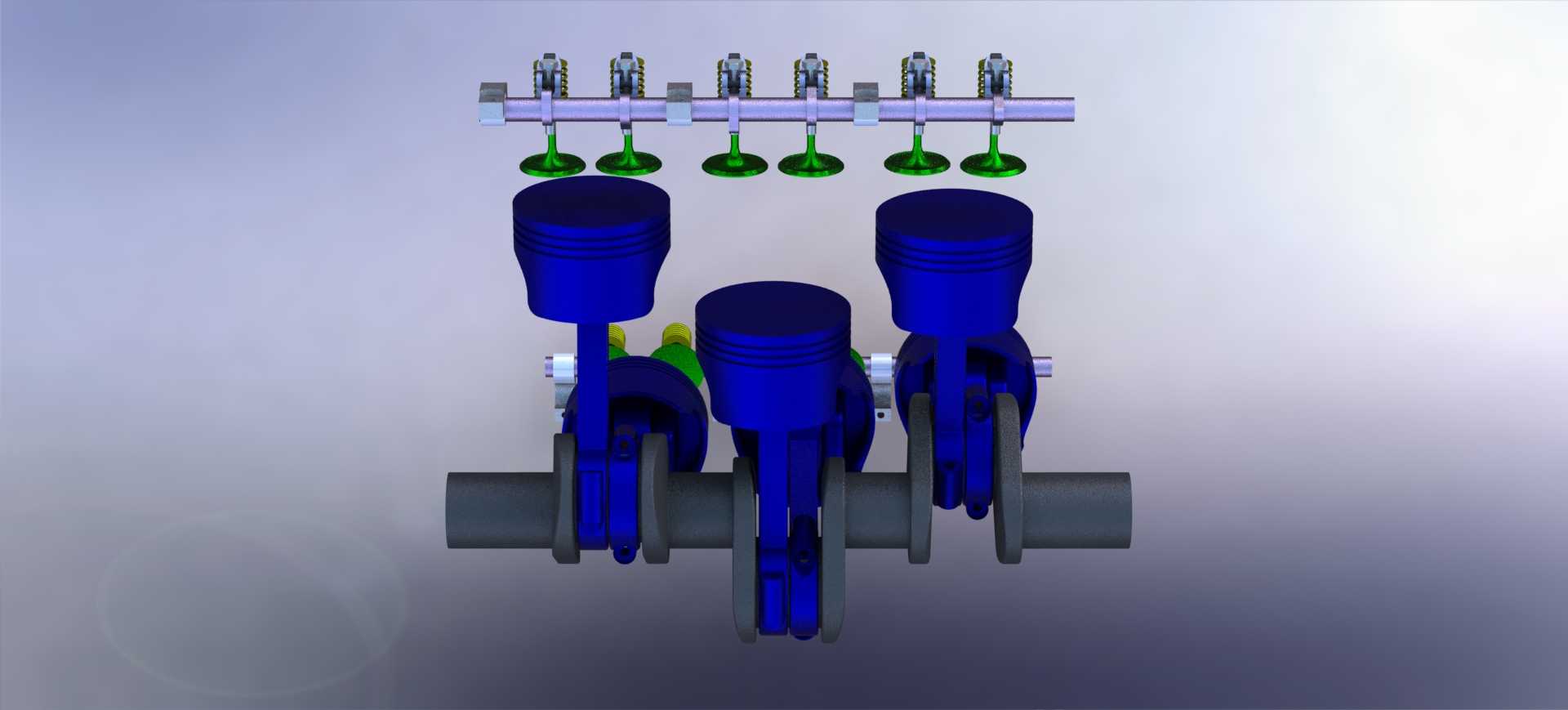

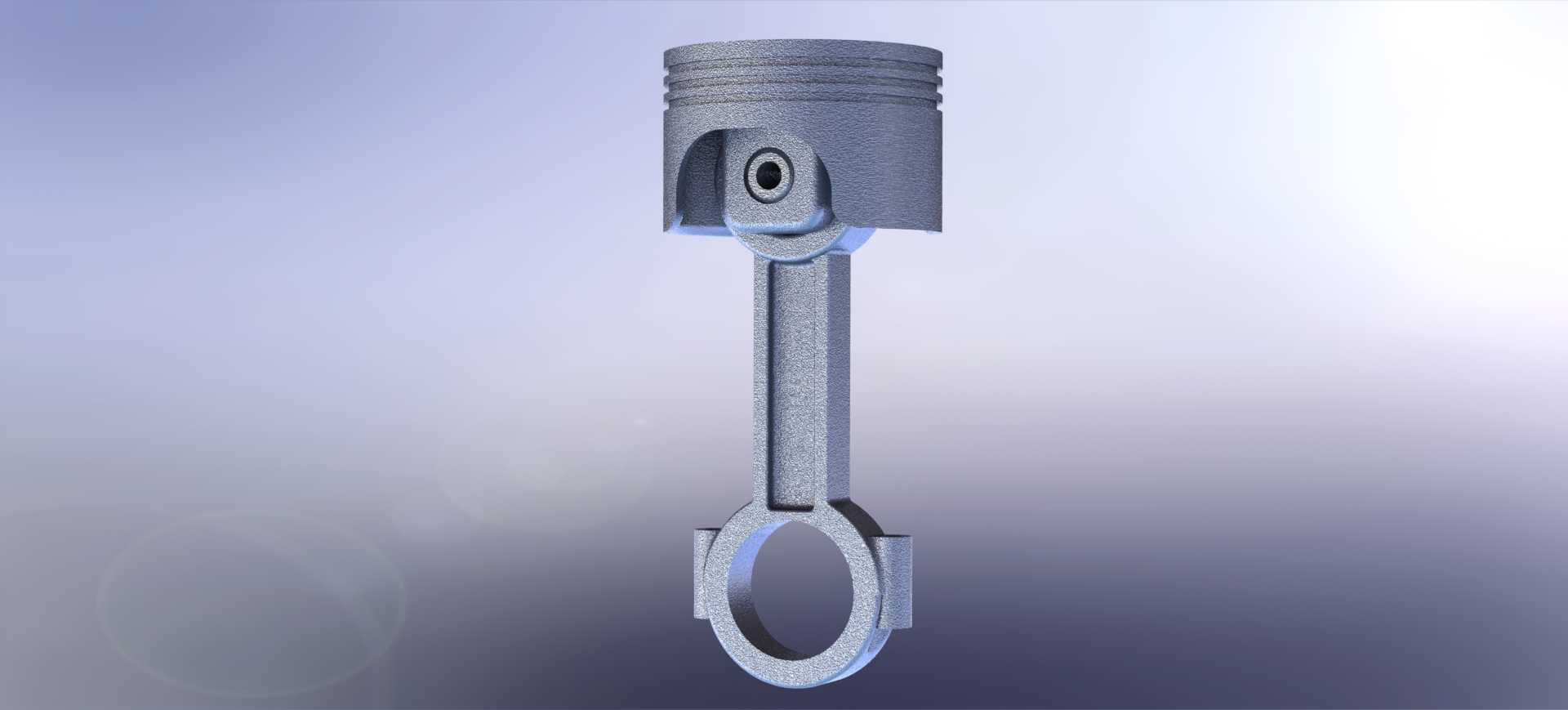

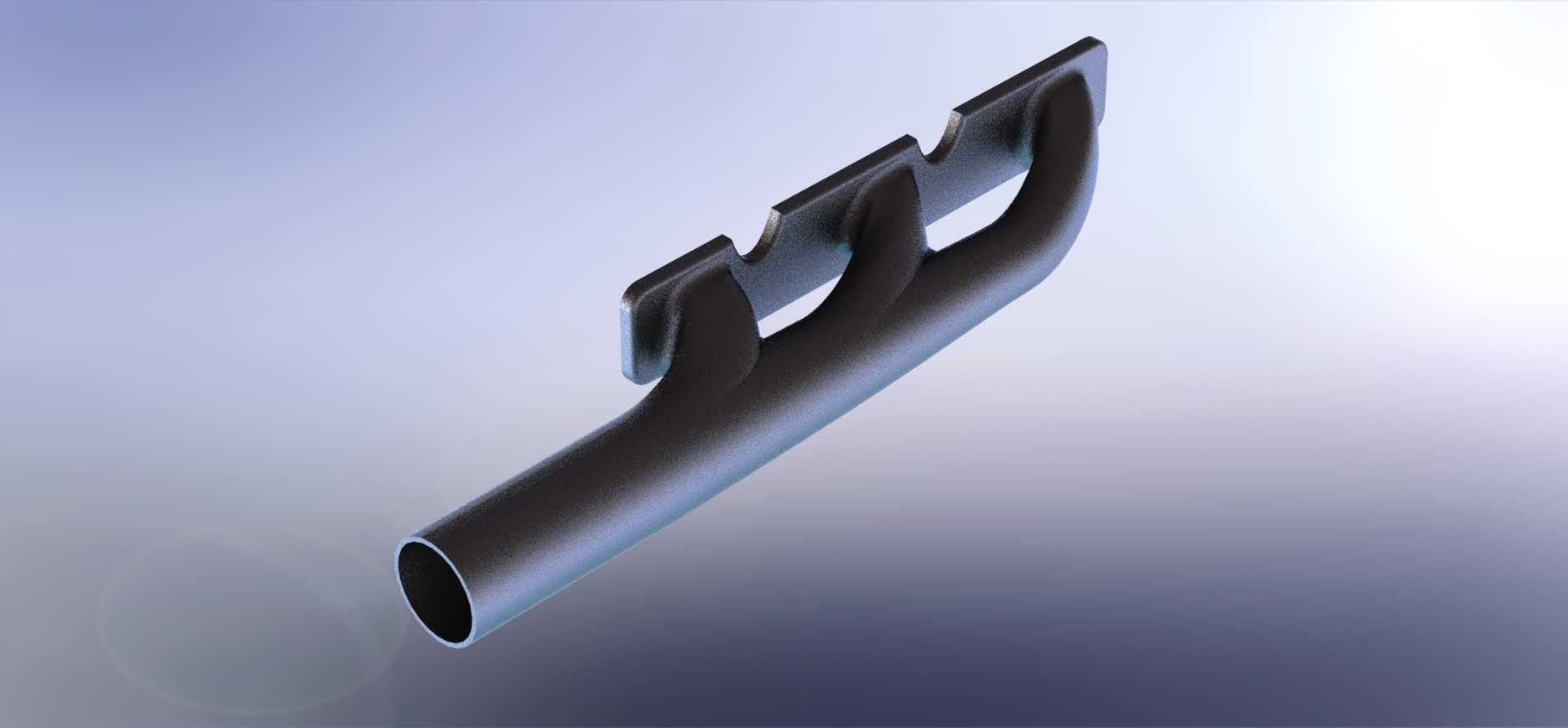

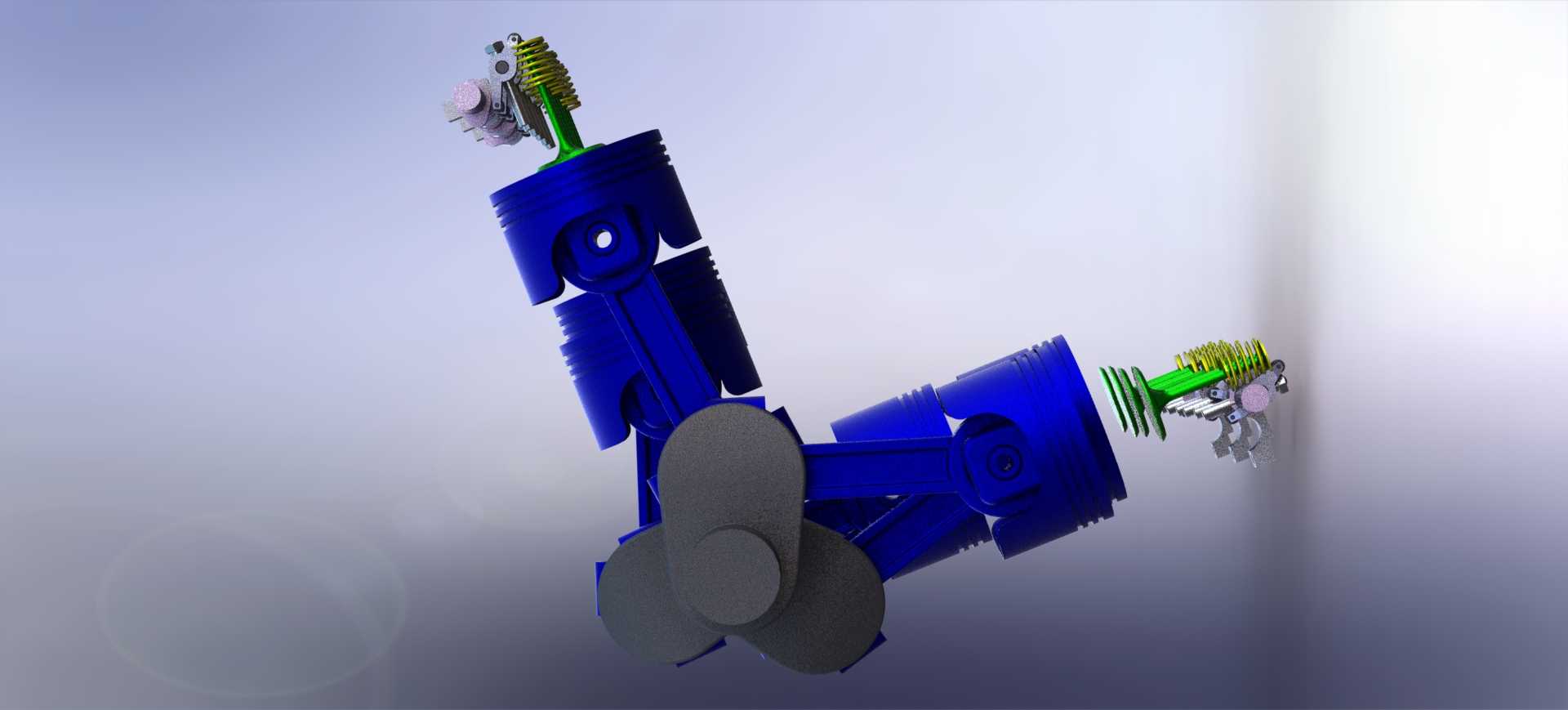

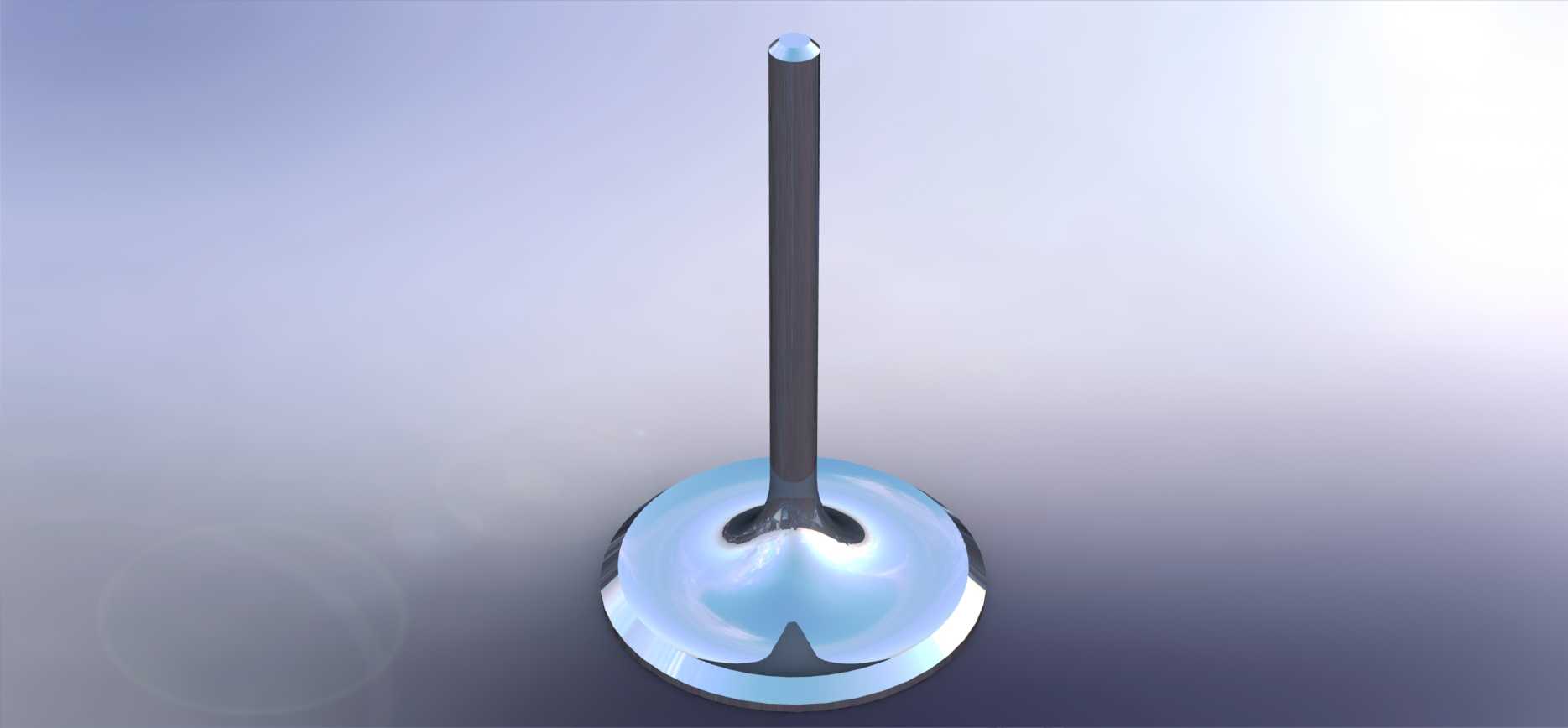

　　结构设计层面，缸体采用V型对称布局，两侧缸盖的进排气接口位置完全对称，涡轮、排气芭蕉、进气歧管都可以做左右镜像通用件，减少了零部件的开模数量，售后备件的通用性更强。曲轴采用六缸平衡设计，一阶、二阶往复惯性力都可以通过曲柄配重实现完全自平衡，整机不需要额外加装平衡轴，既减少了内部运动件的数量，也降低了机械摩擦损耗。活塞连杆组件按照增压机型的强化标准设计，燃烧室形状适配增压后的高进气压力，气门叠开角经过匹配调校，在扫气过程中可以利用进气压差将缸内残留废气彻底排出，提升充气系数的同时降低缸内爆震倾向。

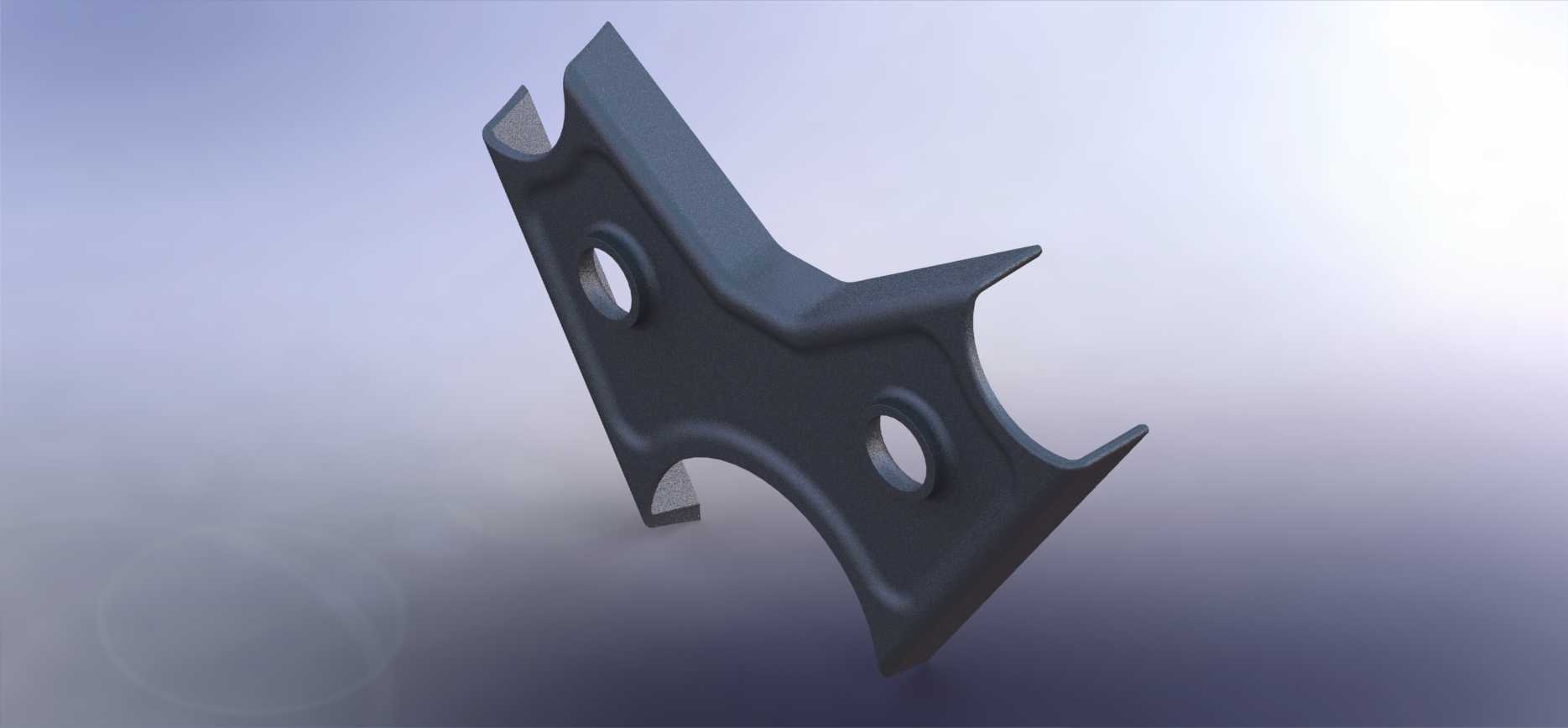

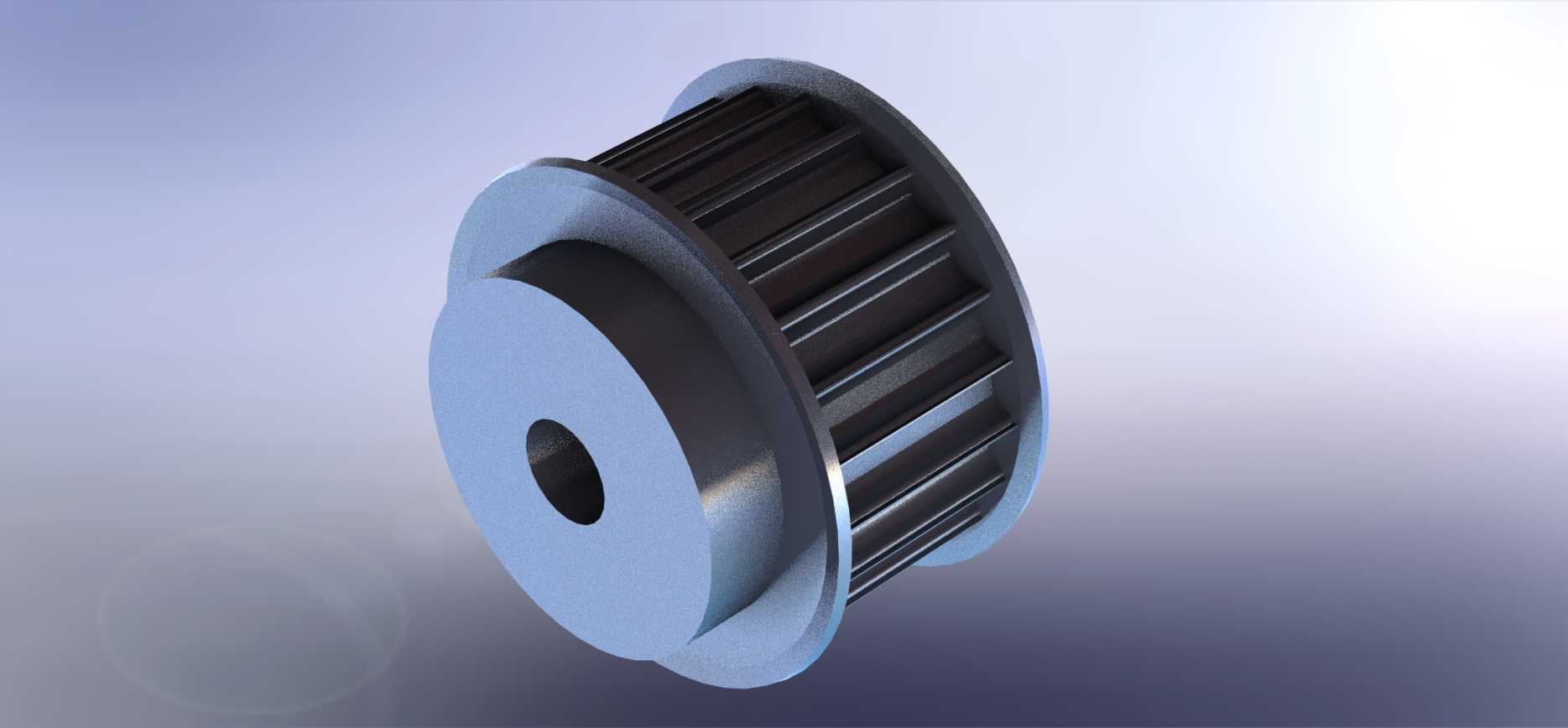

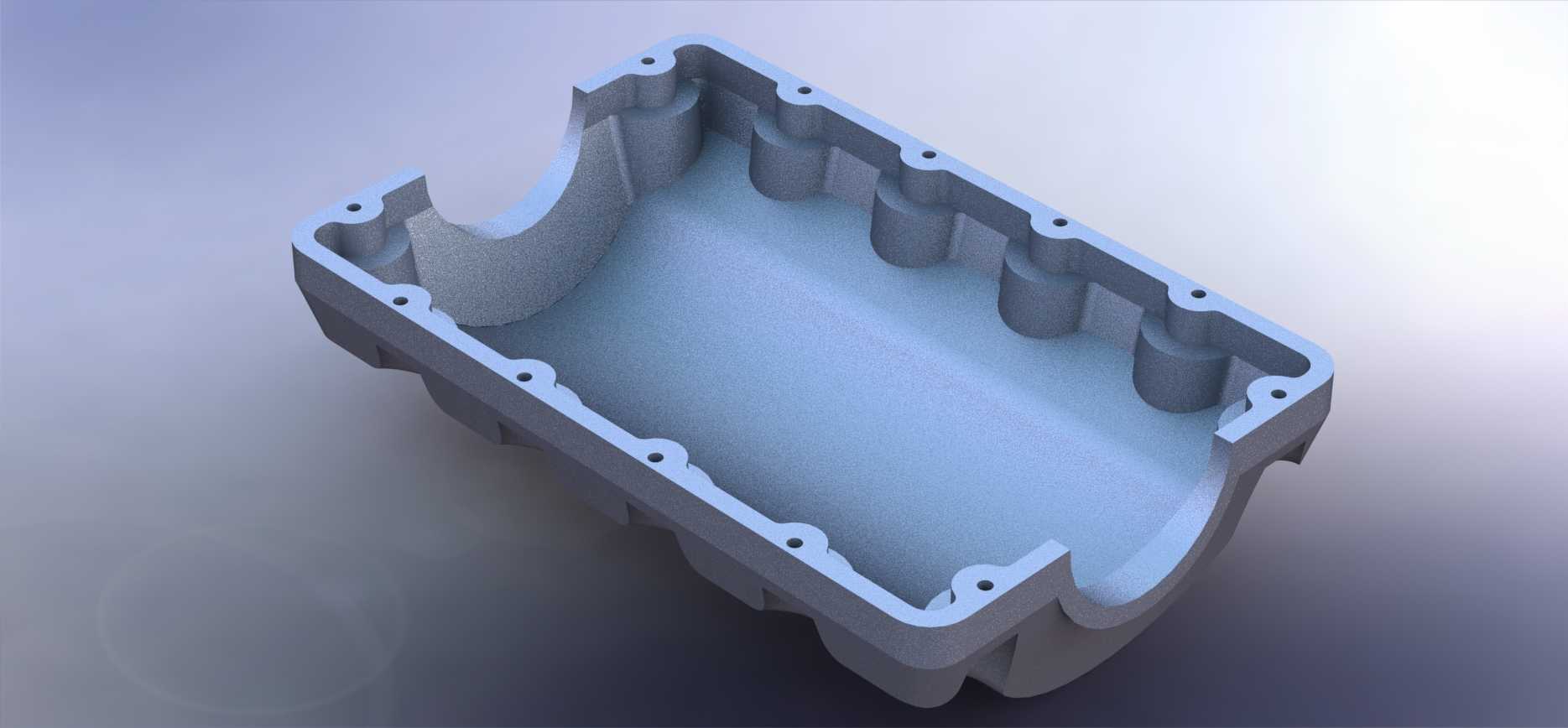

　　外围安装边界上，整机的悬置支点分布在缸体两侧下方和变速箱连接端面，支点位置经过载荷计算，能够覆盖整机最大扭矩输出时的反作用力矩，机舱布置时前端轮系、后端变速箱对接法兰的尺寸都符合主流乘用车动力匹配的安装规范，涡轮的隔热罩、管路的固定卡扣都预留了装配间隙，周边的散热管路、线束走向都有明确的限位结构，不会在整车运行振动过程中出现管路摩擦干涉。冷却系统的水道在两列缸体之间并联连通，冷却液可以均匀流经六个气缸的水套，避免前后缸出现温差过大的热变形问题；润滑系统的油底壳轮廓做了适配倾斜工况的挡油板设计，车辆在连续弯道或者大角度爬坡时，机油泵不会因为油面偏移出现吸空，保证高负荷工况下的润滑可靠性。

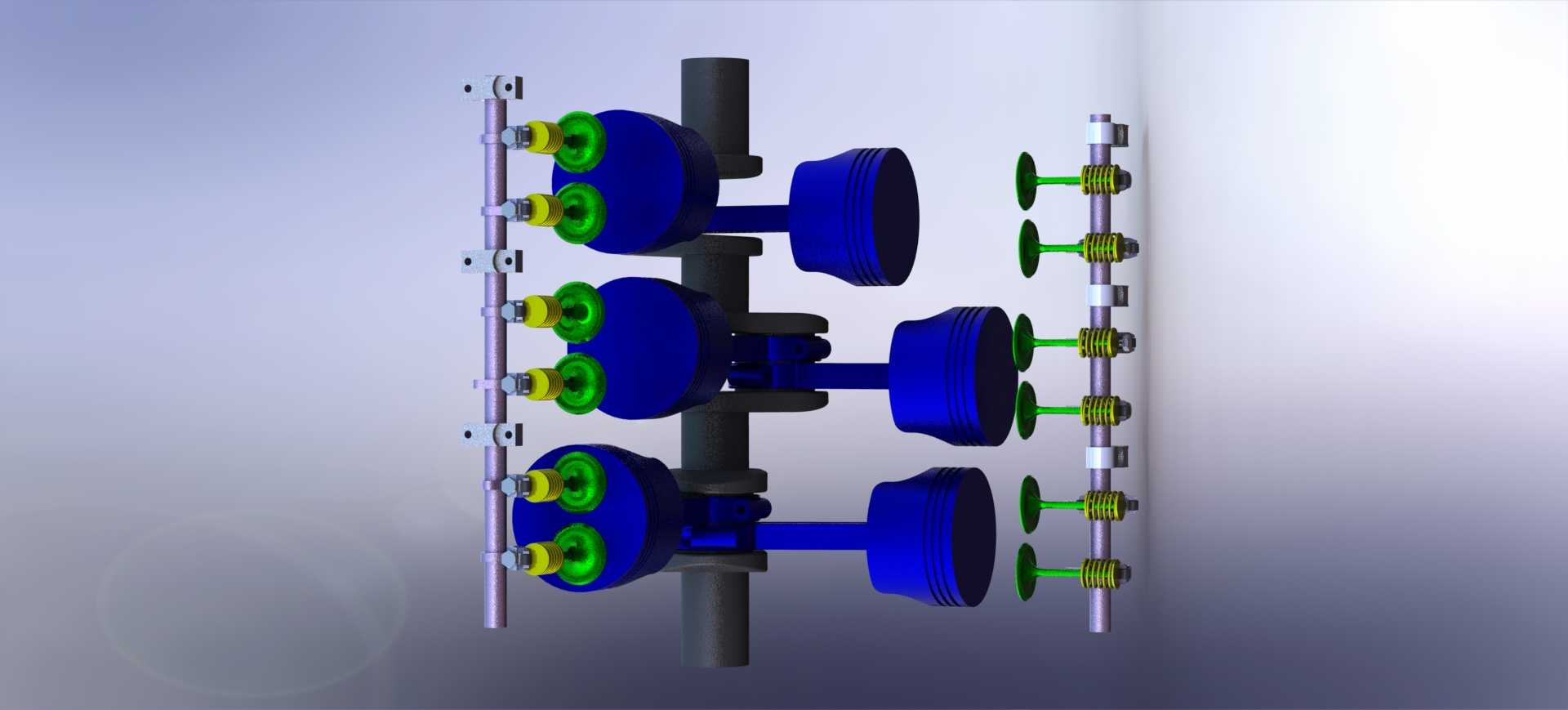

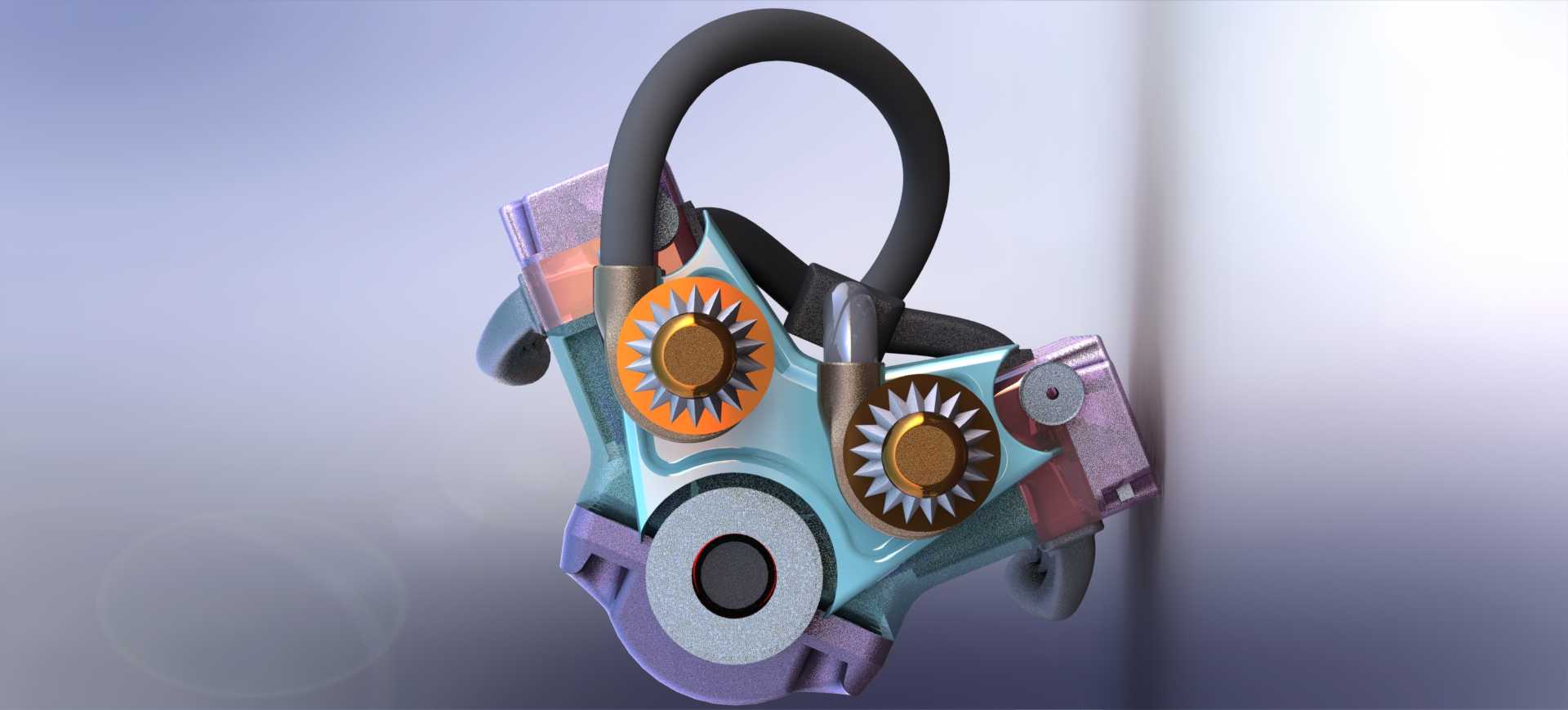

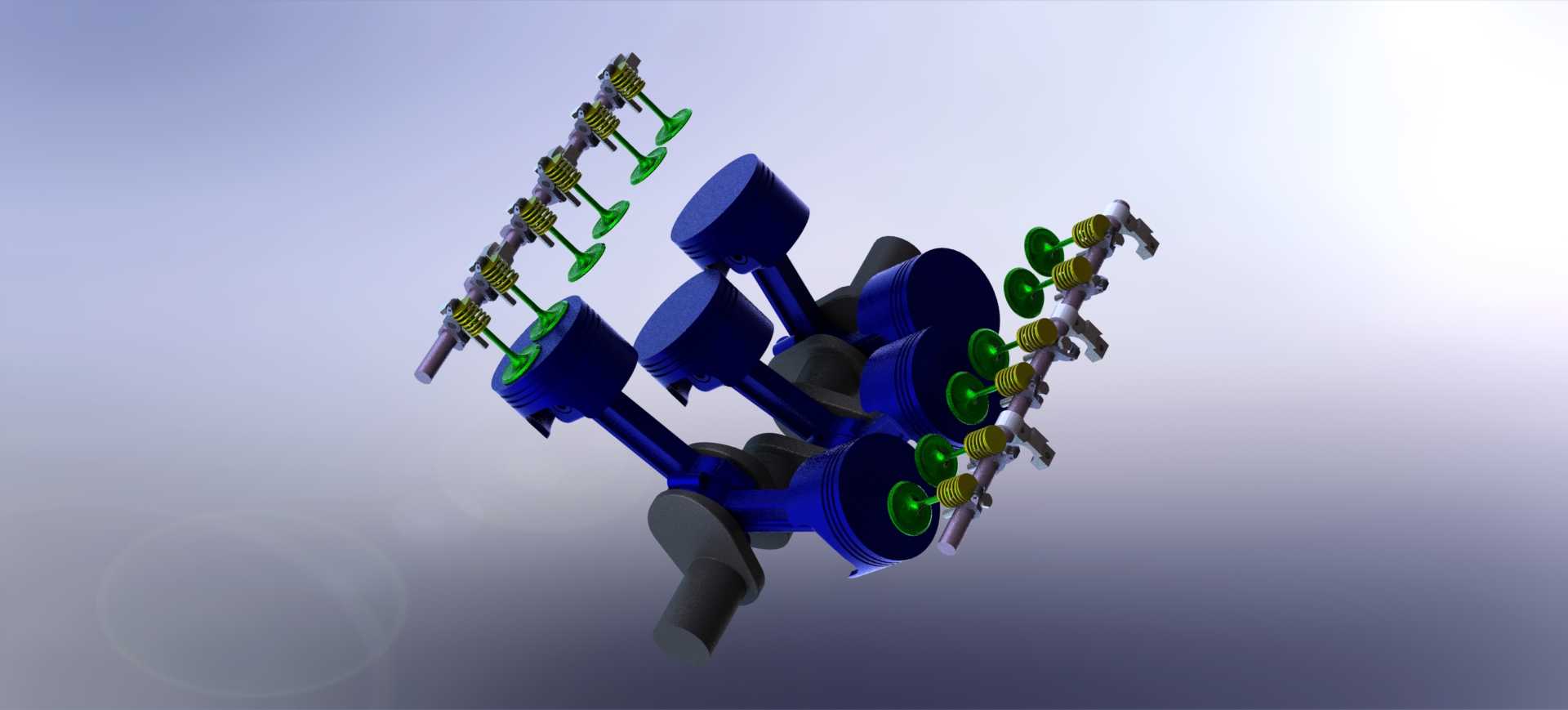

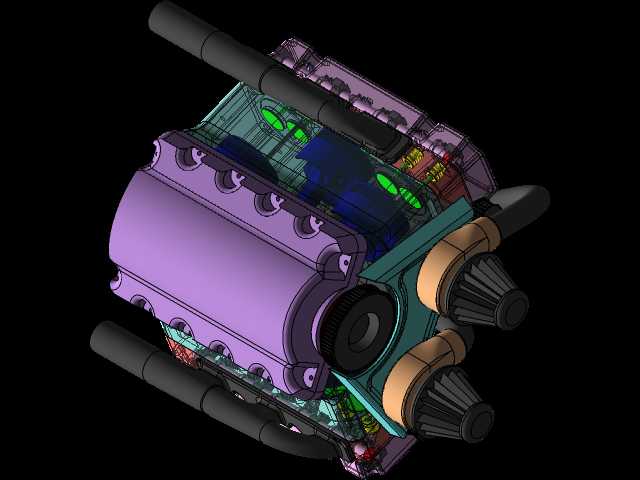

　　整套模型把发动机内部曲柄连杆机构、外部增压管路、进排气附件的装配关系都完整还原，结构逻辑完全贴合量产V6双涡轮机型的工程实际，既可以作为动力总成结构学习的参考样例，也能用于整车机舱布置的干涉校验、动力匹配选型的结构参考。
