内燃机三缸动力输出曲轴结构

　　这套曲轴结构面向往复式内燃机的动力转换环节建模，核心作用是把活塞组经连杆传递来的往复直线运动，转化为绕主轴颈轴线的连续旋转扭矩，再向外输出给飞轮、变速箱或后续传动系统。曲轴在整机里处于动力总成的核心位置，工作时同时承受周期性燃气爆发力、连杆往复惯性力、旋转离心力以及交变弯曲与扭转载荷，因此结构布局、圆角过渡、配重分布和轴颈配合边界都直接影响发动机的振动水平、轴承寿命和运行可靠性。

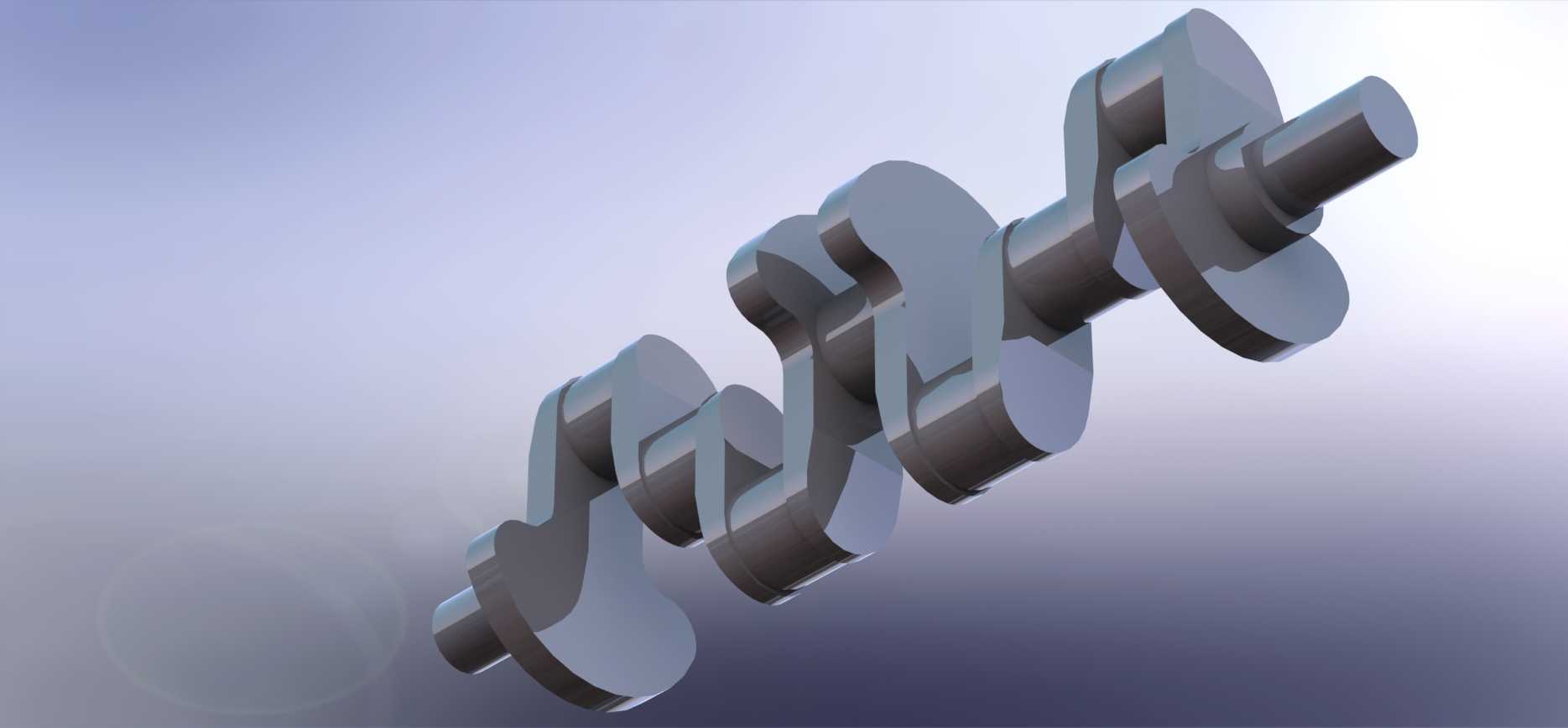

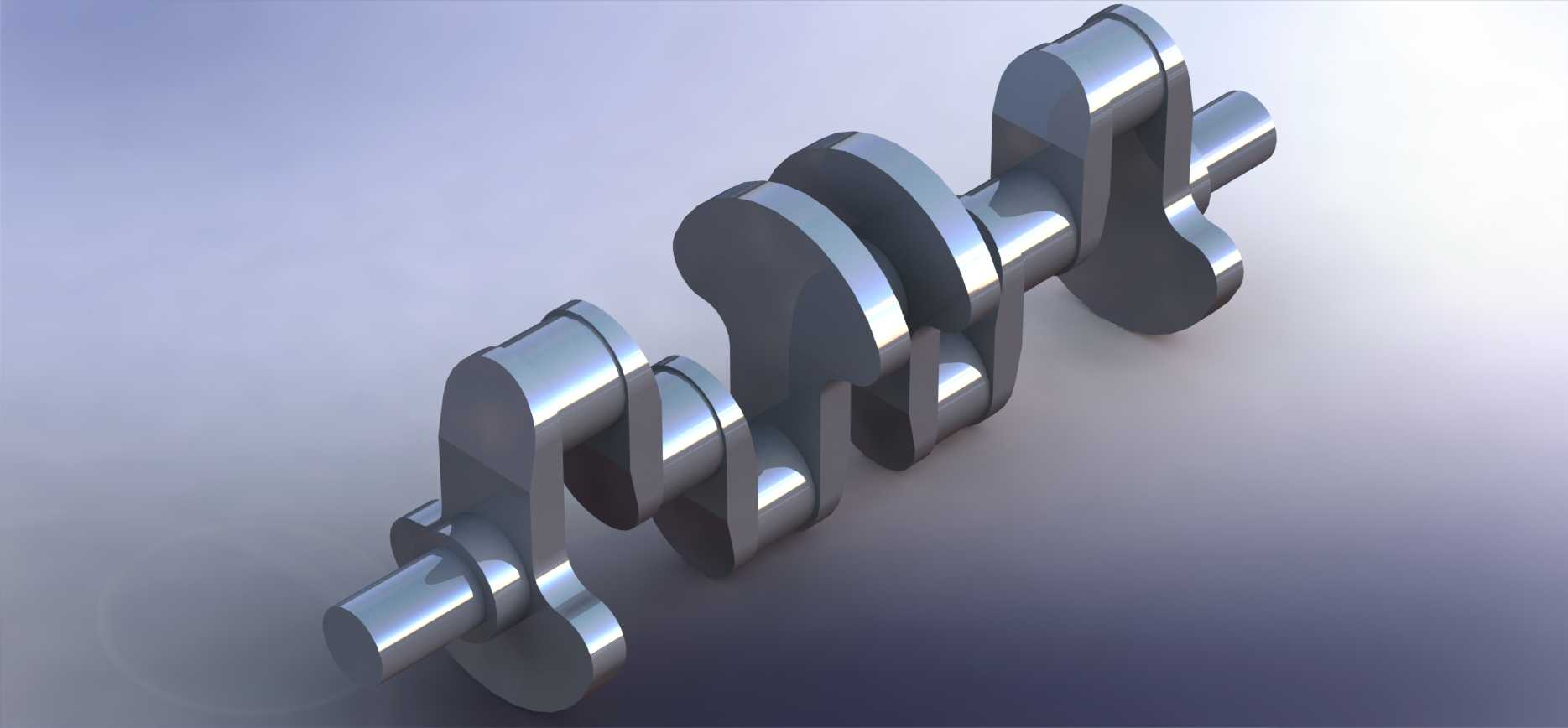

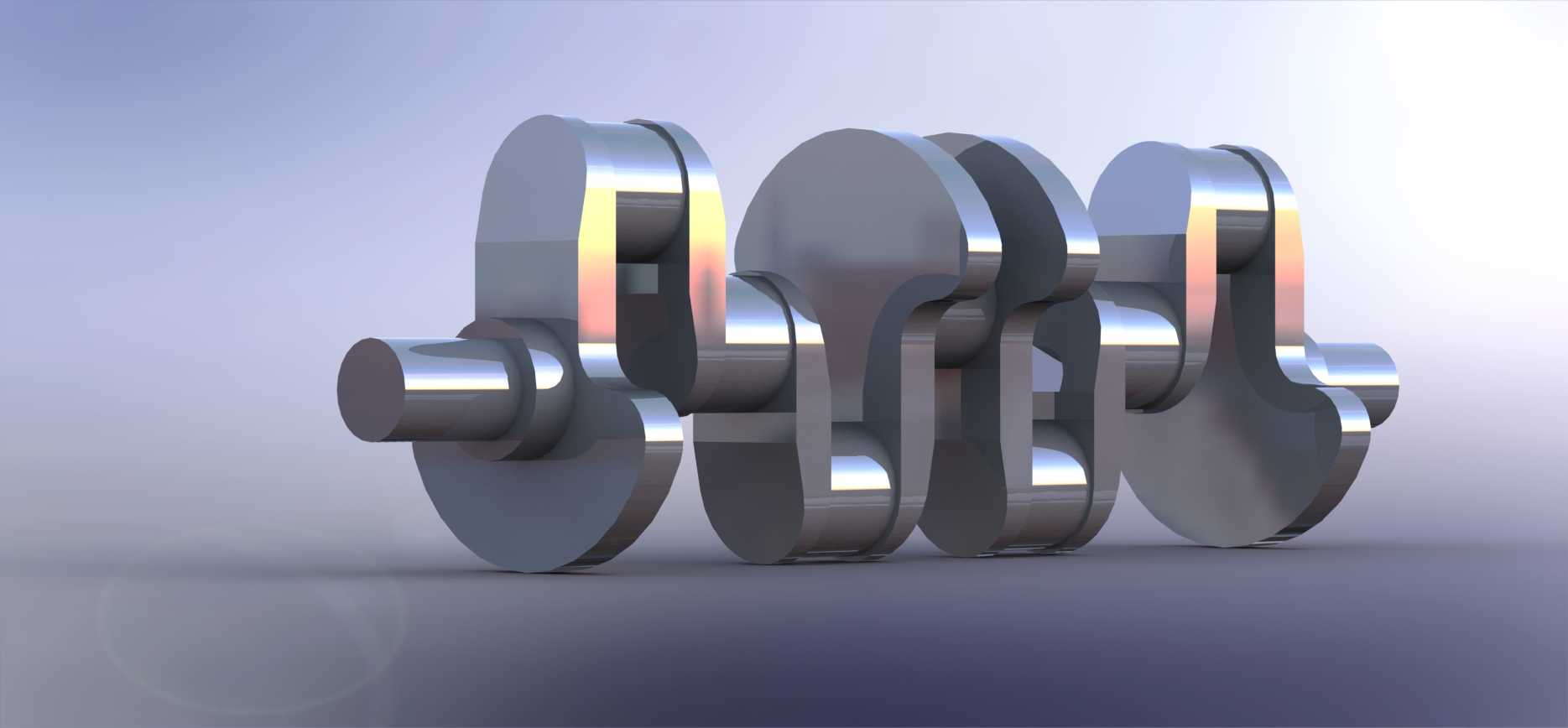

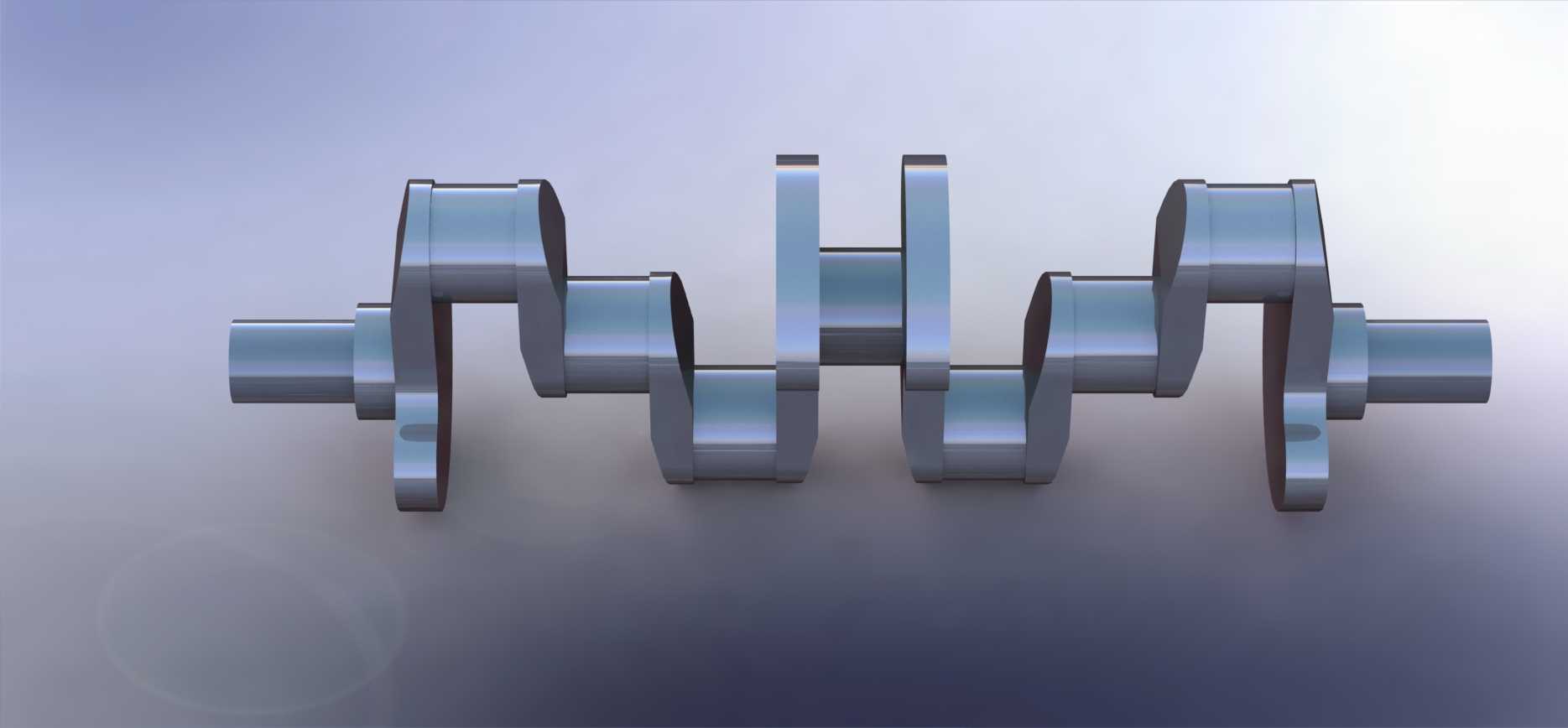

　　从结构组成看，模型包含主轴颈、连杆轴颈、曲柄臂、平衡配重块以及两端轴头。主轴颈用于支承整根曲轴，安装时落入缸体主轴承座内，轴瓦包覆轴颈并形成润滑油膜；连杆轴颈偏离主轴颈中心，曲柄半径决定活塞行程，也直接关系排量与压缩行程几何关系。相邻曲柄销按照三缸机型的发火相位错开布置，使各缸做功行程能够按顺序交替进行，避免动力输出出现明显间断。曲柄臂不仅连接主轴颈与连杆轴颈，还承担力流传递；延伸出的扇形配重块用于平衡曲柄销、连杆大头及部分活塞往复质量产生的离心惯性，降低主轴颈载荷和整机振动。

　　建模过程中，轴颈与曲柄臂交接处不能按尖锐直角处理，实际工程中必须设置足够大的过渡圆角，因为曲轴失效多起源于圆角区域的疲劳裂纹。圆角半径、表面强化方式和轴颈表面粗糙度会共同影响应力集中系数。轴颈部位需要保留与轴瓦、油封、定位件配合的连续圆柱面，直径公差、圆度和同轴度属于关键控制项；若主轴颈不同轴，发动机运转时会出现轴承偏磨、油膜破裂和异常噪声。连杆轴颈相对主轴颈的偏心距必须与活塞行程严格对应，行程为偏心距的两倍，任何尺寸偏差都会改变压缩比和活塞运动规律。

　　安装边界方面，曲轴轴向长度需匹配缸体主轴承座跨距，各主轴颈位置对应缸体隔板轴承孔；前端通常布置正时齿轮、带轮或减振件，后端连接飞轮并设置油封配合面。三维布局时要确认曲柄臂旋转范围内不与缸体、连杆大头、油道和主轴承盖发生干涉，尤其在连杆随曲柄销摆动到上下止点附近时，需要留出运动包络间隙。曲轴轴向定位一般依靠某一道主轴承两侧的止推面完成，建模时应体现止推轴颈宽度与轴承盖限位尺寸的配合关系，防止热胀和受载后出现轴向窜动。

　　润滑设计同样不能忽略。主轴颈与连杆轴颈内部通常布置斜向或交叉油道，压力油从缸体油道进入主轴承间隙，再经曲轴内部油道输送到连杆轴承，保证高负荷接触区持续供油。油道孔口应避免落在高应力圆角带，孔边需要圆滑过渡，否则会成为疲劳裂纹起始点。平衡块的外形并非单纯追求外观，其质心半径、扇形体厚度和去除材料区域都要围绕动平衡目标确定；三缸机自身一阶往复惯性力矩不能完全靠曲轴配重消除，实际整机往往还要配合平衡轴，但曲轴配重仍承担大部分旋转质量平衡任务。

　　在应用场景上，这类曲轴可用于小型三缸汽油机、柴油机或类似曲柄连杆机构的动力设备设计参考。结构设计时需要同时考虑毛坯锻造工艺、轴颈精加工、热处理强化、动平衡修正和轴承选型。模型把各轴颈、曲柄销、配重块和端部接口的空间关系完整表达出来，可用于检查活塞连杆运动轨迹、缸体布置、轴承载荷传递以及飞轮安装位置，也能为后续工程图绘制、装配干涉分析和动力学仿真提供清晰的几何基础。
