皮带张紧器块状安装支座结构

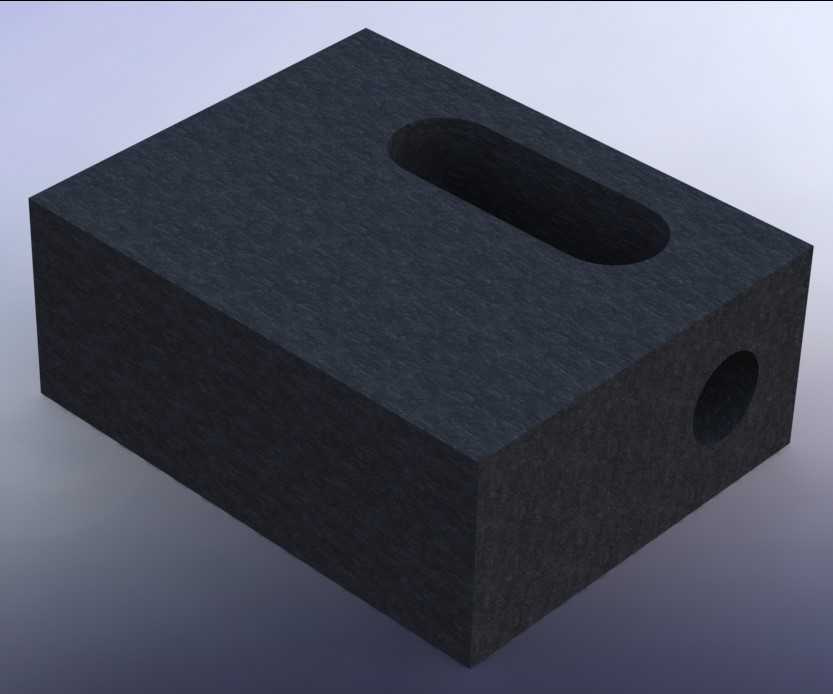

　　该零件属于皮带传动系统中的张紧器块状安装支座，整体采用长方体块状基体结构，外观为黑色实体件，结构简洁且功能边界清晰。在带式输送设备、发动机前端附件驱动系统、农业机械传动组、工业风机与水泵传动单元中，这类支座承担张紧轮组件的安装定位与载荷传递作用，通过长圆腰形槽提供张紧调节行程，侧面圆孔用于穿装铰接销轴或锁紧连接件，使配套张紧轮能够沿设定方向调整位置，从而改变皮带包角与中心距，维持三角带、同步带在高速运转过程中的额定张紧力。

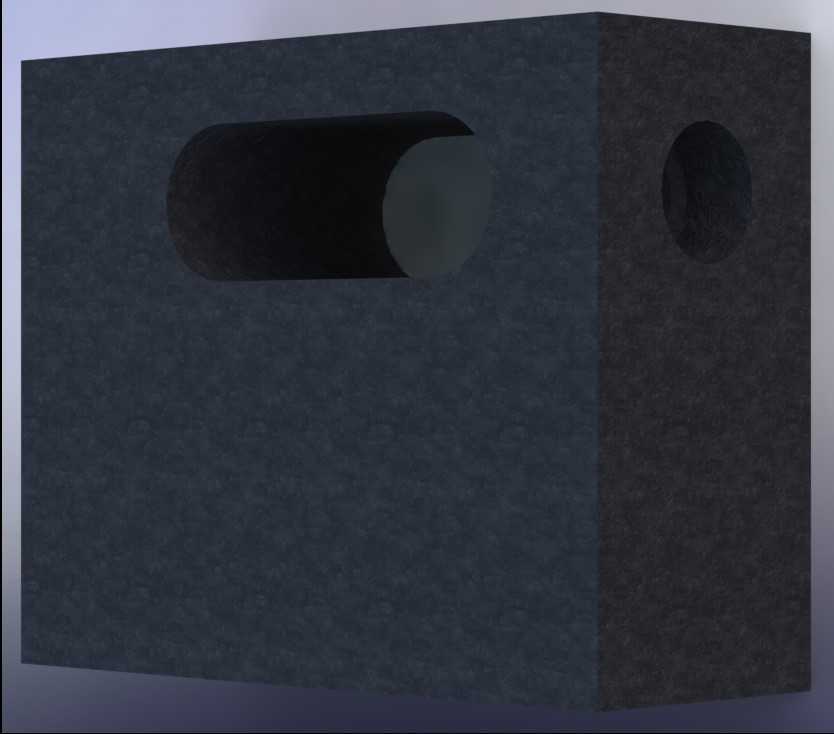

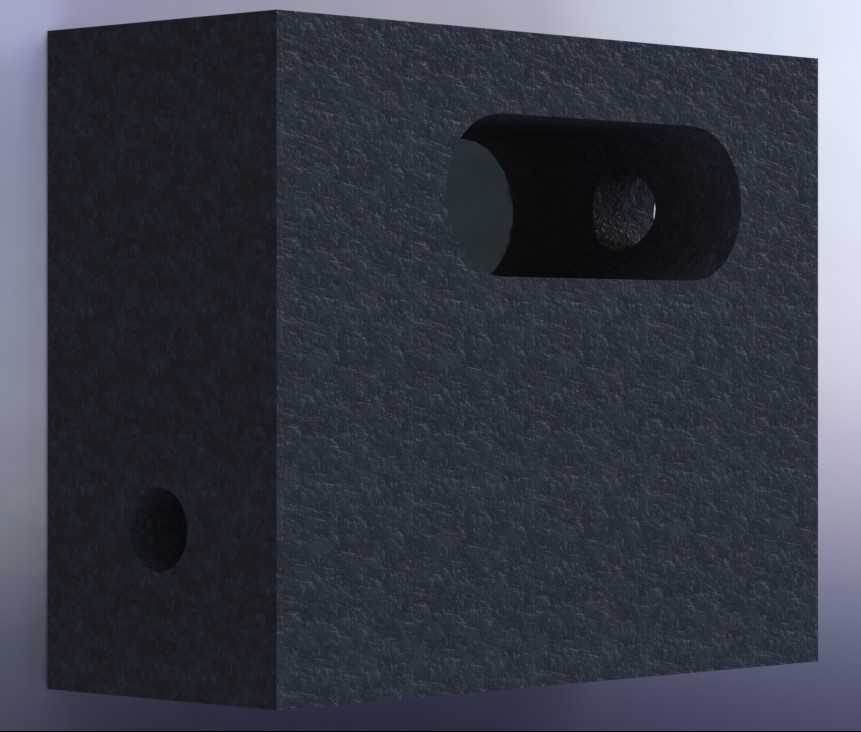

　　从实际装配逻辑看，块状基体优先保证刚性而非轻量化，因为张紧点在皮带运行中持续承受交变拉力，皮带抖动、启动冲击和负载波动都会通过张紧轮反作用到安装面上。若支座刚度不足，长期运行后容易出现铰接孔椭圆化、腰形槽边缘压溃、安装面翘曲等问题，进而导致皮带跑偏、异常磨损和传动效率下降。该结构将主要承力区域集中在厚实的长方体本体内部，腰形槽贯通顶面，便于紧固件沿槽方向滑动调整；侧面圆孔与腰形槽方向形成空间约束，既满足张紧位置调节，又能在锁紧后限制零件转动和位移。

　　设计时需要重点核对三类边界：其一为安装基面与设备机架的贴合范围，块状底面应保持平整，避免局部悬空造成螺栓预紧后基体变形；其二为腰形槽的有效调节长度，槽宽需与锁紧螺栓或滑块尺寸匹配，槽端圆弧半径应保证刀具加工可行性，同时留出极限张紧和松弛换带两个位置；其三为侧面铰接孔的中心高，该尺寸直接决定张紧轮轴线与带轮轴线的平行度，若孔位偏差过大，皮带会出现单边受力和早期断裂。

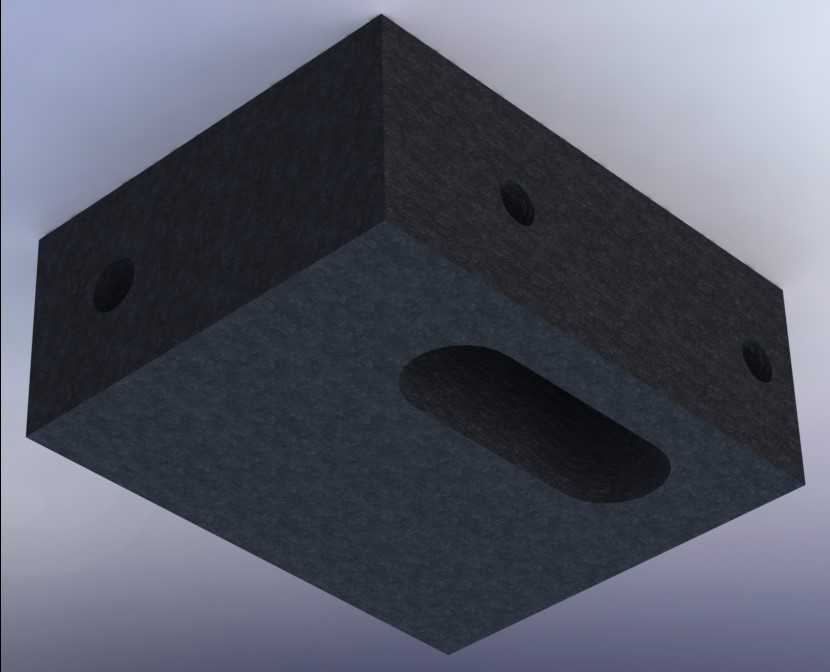

　　在三维建模过程中，可先建立长方体主本体，再按功能分区切除特征：顶面创建长圆形贯通槽，用于位置调节；侧面创建水平圆孔，用于销轴或螺栓穿过；棱边可根据铸造或焊接工艺保留适当圆角，降低应力集中。若用于焊接机架，基体可采用钢板切割或型钢拼焊后再加工孔槽；若用于批量装备，也可采用铸件毛坯，经铣削安装面、镗削铰接孔、铣削腰形槽后完成成品。孔槽周围不应布置削弱截面的缺口，承力壁厚度要覆盖螺栓压紧区域，使锁紧力能够均匀传递到机架接触面。

　　现场使用中，张紧器支座的调节方向通常与皮带松边拉力方向形成合理夹角，调整时先松开腰形槽紧固件，移动张紧轮使皮带达到规定挠度，再锁紧侧面和顶面连接件。它不仅服务于皮带张紧本身，也间接保护交流发电机、水泵、减速器等被驱动部件，避免因皮带过松造成打滑丢转，或因过紧造成轴承受力增大。块状结构的优势在于安装直观、维护方便、对机架空间要求低，适合布置在输送机侧架、发动机支架、农机传动罩壳内部等空间受限位置。建模和选型时应结合带轮直径、皮带型号、中心距范围和现场调整量，统一校核孔位高度、槽长行程、螺栓规格以及与相邻护罩的干涉边界。
