工业检修跨线钢制踏步平台护栏结构

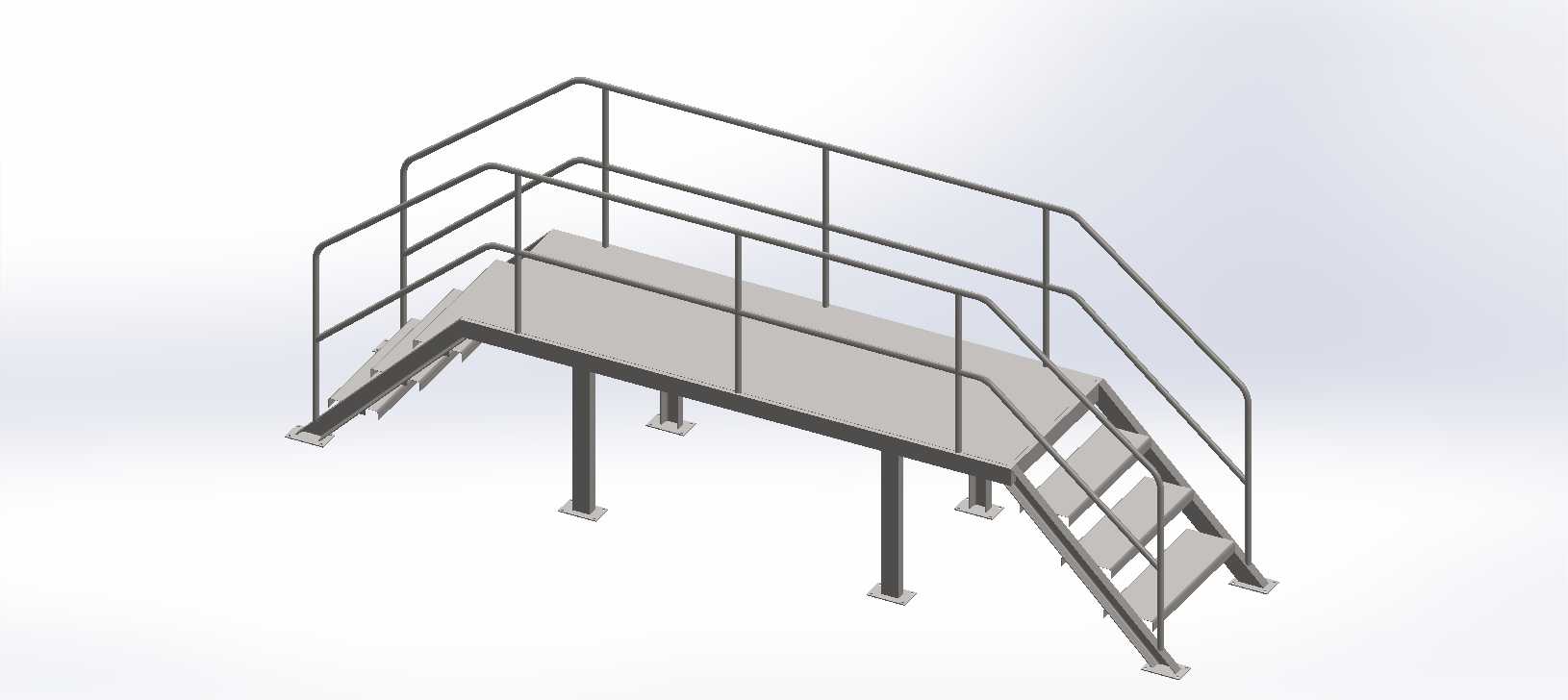

　　该结构面向厂区设备检修、生产线跨线通行、管廊旁操作站位以及仓储区域高差过渡等场景，核心作用是在人员需要跨越设备、管道或地坪高差时，提供一条带防护栏杆的稳定通行路径。模型整体由斜向踏步梯段、水平走道平台、双侧护栏、平台支撑立柱、底部固定底板及端部过渡斜板组成，属于典型的钢制检修通道类构件。

　　从布置逻辑看，水平平台承担中间过渡和短暂停留功能，两端分别衔接踏步梯段与低位接入坡道。平台面板采用平整铺板形式，便于人员携带小型工具通行，也可满足巡检时临时站位需求。踏步梯段按固定步距逐级抬升，踢面与踏面关系清晰，能够减少上下梯时的脚步落空风险。端部斜板贴近地面设置，使平台与现场地坪之间形成平缓过渡，避免人员在入口处产生明显绊脚点。

　　护栏系统沿平台外侧和梯段侧边连续布置，由竖向立杆、多道水平横杆及顶部扶手构成。扶手高度在模型中保持统一，转角处通过圆滑弯管衔接，既保证手扶通过时的连续性，也减少尖锐拐角对人员造成的碰撞伤害。梯段侧护栏随坡度平行延伸，平台区域护栏则按水平方向布置，二者在交汇位置形成封闭防护边界。对于靠近设备运转部位或存在跌落风险的一侧，连续栏杆能够提供明确的安全导向。

　　支撑设计采用多根独立立柱承受平台竖向荷载，立柱下端配置方形底板，底板可通过膨胀螺栓或预埋螺栓与混凝土地坪固定。立柱位置避开主要行走宽度，布置在平台边缘下方，使平台中部保持完整通行空间。梯段下端同样设置落地支座，将踏步荷载传递至基础面。此类支撑方式适合现场已完成地坪施工后的加装场景，也便于根据实际地面标高对柱脚进行微调。

　　结构建模时，平台框架、铺板、梯梁、踏步板、栏杆和柱脚之间的装配关系明确。梯梁承担踏步及人员荷载，并将力传递至平台框架和底部支座；平台下方横梁与纵梁形成承载骨架，铺板覆盖在骨架上方；栏杆立杆与平台边框连接，使侧向推力能够沿框架向下传递。各构件尺寸比例符合工业检修通道的常规构造习惯，便于在详细设计阶段继续补充型材规格、板厚、焊缝尺寸和螺栓规格。

　　外形边界方面，模型占用空间由平台长度、梯段水平投影长度、护栏高度及整体宽度共同决定。平台宽度满足单人直行与短暂避让需求，梯段宽度与平台宽度保持一致，避免通行断面突然收窄。底部立柱之间留有开放空间，可在现场根据管线、电缆桥架或设备基础位置进行局部避让。若用于生产线旁，平台高度应结合被跨越设备的顶部检修空间确定；若用于车间固定操作位，则应保证平台面与阀门、仪表、检修口之间的操作距离合理。

　　在实际用途上，这类钢梯平台不承担物料运输，主要服务于人员巡检、设备维护、阀门操作、管道观察和跨障通行。它可以独立布置在两台设备之间，也可以作为大型机组外围检修通道的一部分。对于需要频繁上下的工位，踏步倾角、踏面深度和扶手连续性直接影响使用疲劳度；对于偶尔使用的应急通道，结构的防腐、固定可靠性和标识清晰度则更为关键。

　　设计思路上，模型优先保证通行路径明确、防护边界完整和柱脚传力直接。平台没有复杂传动部件，也不需要额外动力，其工程重点在于钢结构刚度、连接节点、现场安装基准以及与周边设备的安全间距。三维状态下可直接检查梯段与平台的交接、栏杆转角、立柱落点和人员行走空间，也可进一步用于生成构件下料清单、焊接装配图和现场安装定位图。整体结构形式简洁，构件可拆分加工，适合按现场尺寸进行系列化改型。
