带径向定位翼的承插式管路连接接头

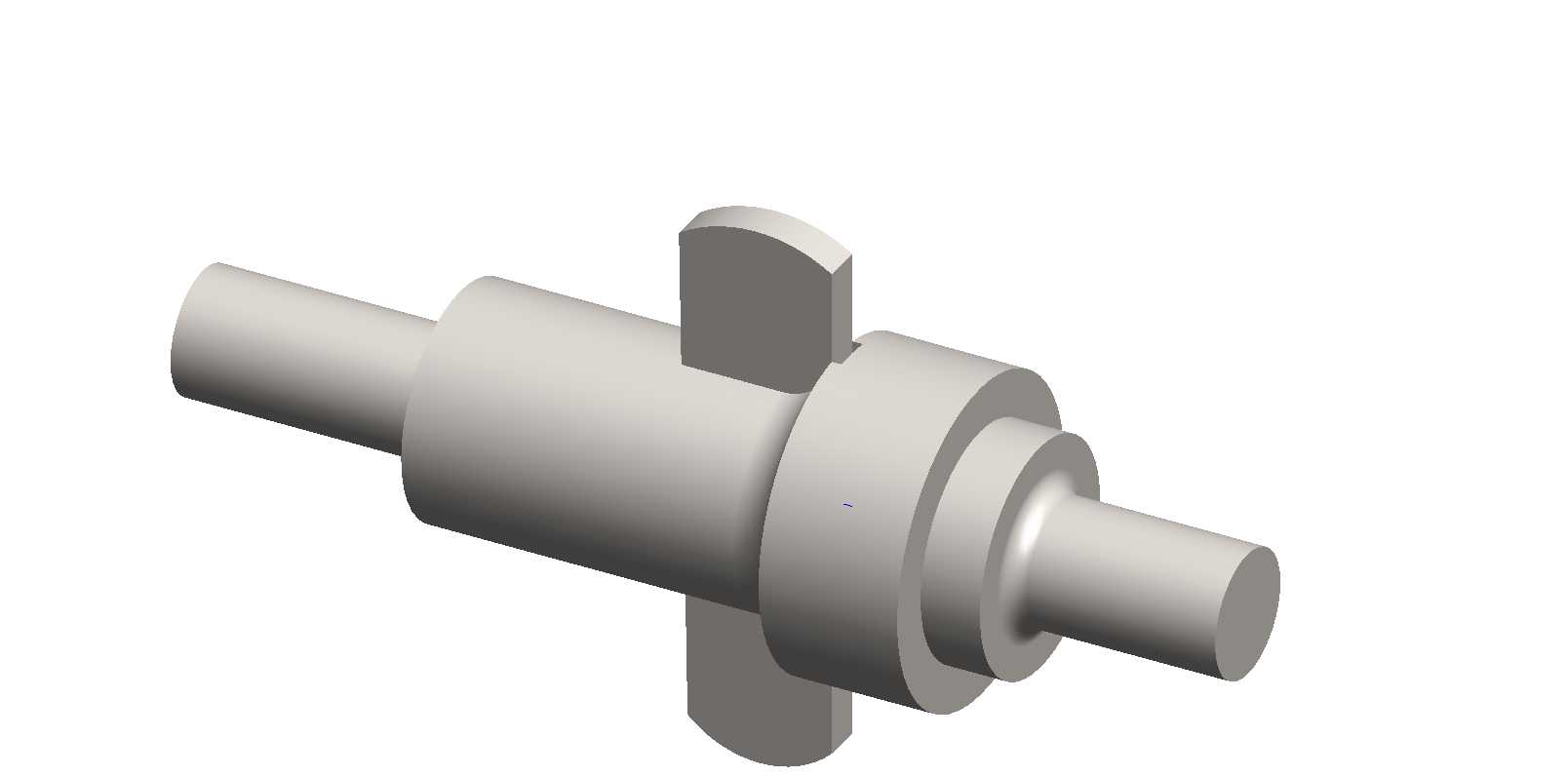

　　该接头属于管路系统中典型的承插式刚性连接件，整体沿水平轴线呈对称回转体布局，两端伸出等径或近似等径的圆柱插接段，用于插入配套管材或对接座孔，中部设置多级阶梯轴肩作为轴向限位面，其中一侧轴肩直径最大，形成承插端面的贴合基准，保证插接到位后端面压紧密封。接头中段上下对称伸出两块带圆弧顶面的径向翼板，翼板沿轴线方向具备一定厚度，既可以作为安装时的扳手夹持位，防止拧紧或插接过程中接头本体跟转，也可在部分带卡槽的安装基座中充当周向防转定位结构，限制接头装配后绕轴线转动，避免管路受振动松脱。

　　从实际工况出发，这类接头常见于中低压流体输送管路、小型液压气动回路、设备内部冷却或润滑管线的刚性对接场景，承插配合相比螺纹连接，装配工序更简单，对管材端部的加工要求集中在同轴度与端面平整度，配合密封胶、O型圈或焊接钎焊即可实现可靠密封，适合批量预装的生产线布局。设计时两端插接段的直径与配合公差是核心参数，间隙过大会造成密封失效与同轴度偏差，过盈过大则装配困难甚至撑裂薄壁管材，中部阶梯轴肩的高度差需要匹配对接管件的端面厚度，保证插接后轴向无窜动。径向翼板的位置避开两端插接配合面，其外轮廓不超出最大轴肩的径向边界过多，控制整体安装占用空间，在密集排布的管路阀组中不会与相邻管件发生干涉。

　　建模过程中优先以回转特征构建主体轴段，各段圆柱、轴肩通过旋转特征一次性成型，保证整体同轴度，上下翼板采用拉伸凸台生成，与主体交接处做圆角过渡，降低应力集中，翼板侧边与圆柱面的相贯线完整保留，还原实际加工的铸造或机加工形态。外形尺寸方面，接头总长度覆盖两端插接段与中部主体，最大径向尺寸为中部法兰状轴肩，翼板的径向高度略低于或接近最大轴肩，安装时轴向边界以两端插接段末端为限，插入管材后外露部分仅为中部阶梯与翼板区域，径向安装边界需预留翼板对应的扳手操作空间，若嵌入基座卡槽则需匹配翼板的宽度与厚度公差。结构上没有多余的复杂曲面，所有配合面均为圆柱面与垂直端面，便于车削加工完成主体后，再通过铣削加工两侧翼板，工艺性良好。承插端面的轴肩垂直度直接决定对接后管路的直线度，建模时保证各轴肩端面与轴线垂直，翼板对称面过接头轴线，避免定位时出现偏载。该结构兼顾了插接装配的便捷性与周向防转的可靠性，在空间紧凑、管路接头数量多的设备内部装配场景中，能够有效减少安装对位时间，同时维持管路连接的刚性与密封稳定性。
