该联轴器属于轴系传动中的刚性连接元件,主要用于两根同轴布置传动轴之间的扭矩传递,在输送设备、搅拌装置、小型风机、泵组、轻工机械以及常规工业传动单元中较为常见。其结构采用两侧带轴伸的法兰盘对合形式,依靠法兰端面之间的配合关系完成周向定位,再通过沿圆周分布的紧固件把两个半体锁紧,使主动轴输入的旋转运动能够稳定传递到从动侧。
从实际使用场景看,这类零件通常布置在电机输出端与工作机输入端之间,也可用于减速器伸出轴与负载轴的连接。设备运行时,轴系需要承受持续转矩,启停阶段还会出现短时冲击载荷,因此联轴器不仅要保证足够的接合面摩擦和剪切承载能力,还要便于现场对中、检修和拆装。法兰式结构的优势在于连接刚性强、扭转滞后小,适合转速平稳、两轴对中条件较好的场合;当设备底座加工精度较高、轴承支承刚度充足时,它可以把动力传递路径做得直接而可靠。

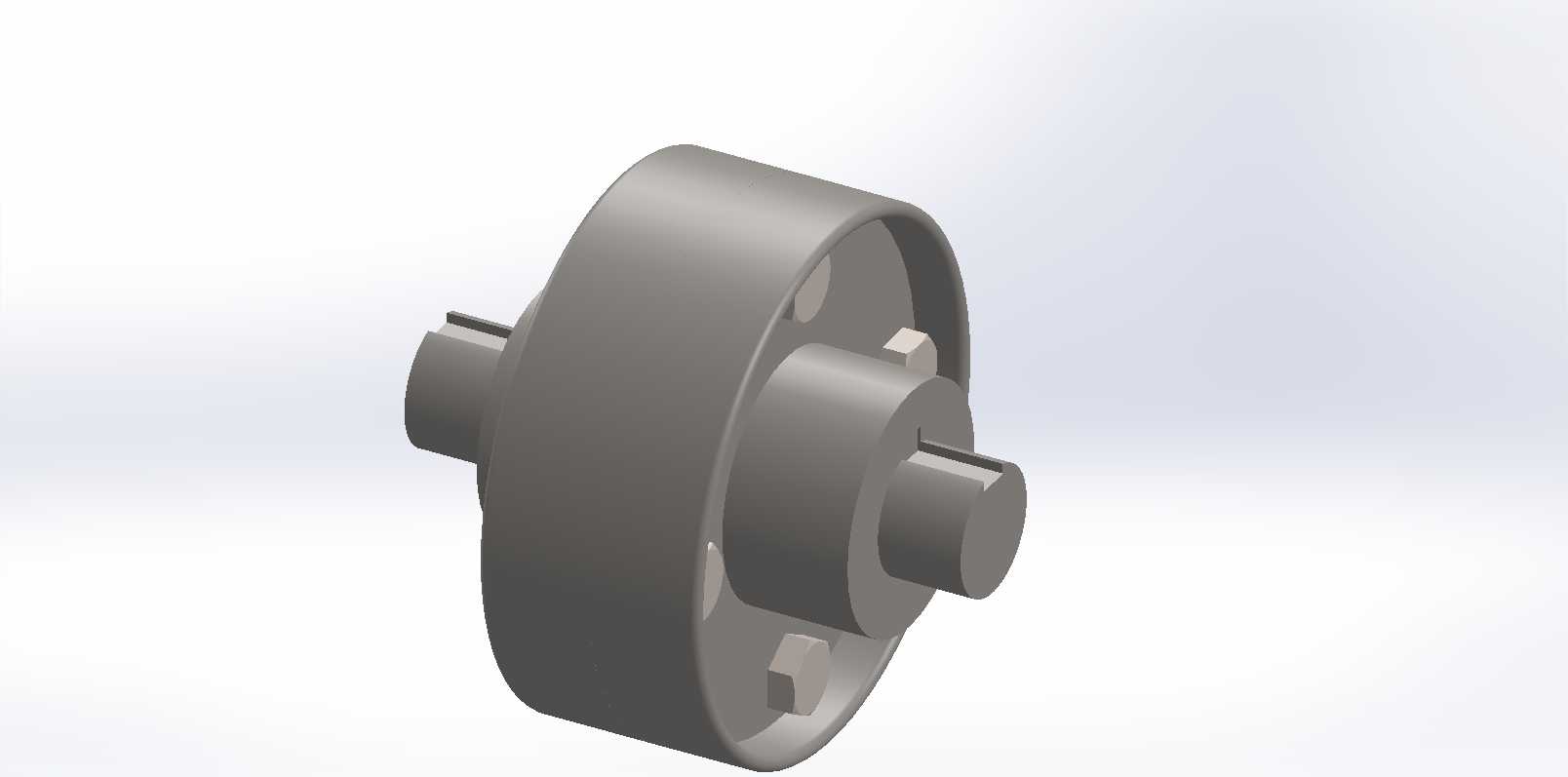

模型外形以圆盘形法兰主体为核心,两侧伸出圆柱形轮毂,轮毂内孔用于穿装传动轴。轴端位置可见键槽结构,说明扭矩传递并非只依赖紧固件夹紧,而是通过平键与轴、轮毂之间的配合承担主要周向载荷,这种设计符合一般中低速传动的工程习惯。法兰外缘呈较厚的盘状轮廓,既能为螺栓布置提供半径空间,也能提高接合面的抗弯刚度。圆盘周向预留的连接位用于安装螺栓或销钉,装配时两侧半体沿轴向贴合,紧固件均匀预紧后,端面摩擦与连接件承载共同作用,降低相对滑移风险。
设计思路上,该结构把受力路径分成几个明确区域:内孔与键槽负责轴和轮毂之间的扭矩输入输出,法兰端面负责两半联轴器的定位与压紧,圆周连接件负责把转矩从一侧半体传递到另一侧。轮毂外径相对于轴孔留有足够壁厚,可避免键槽削弱后出现局部应力集中;法兰盘厚度则根据螺栓分布圆和传递转矩综合确定,过薄会导致端面变形和预紧力衰减,过厚又会增加转动惯量和材料占用。模型中圆盘与轮毂之间采用圆滑过渡,有利于减少铸造或加工后的应力集中,也让整体外形更适合常规制造工艺。
安装边界方面,选型时需要重点确认轴孔直径、键槽宽度、轮毂长度、法兰外径、螺栓分布圆直径以及螺栓数量。轴向长度决定电机与工作机之间的最小间距,若设备机架已经固定,联轴器总长会直接影响轴端预留尺寸;法兰外径则要考虑防护罩、机架开孔和周边管路的干涉问题。装配时两轴应保持较高同轴度,径向偏移和角度偏差过大会使螺栓承受附加弯矩,也会造成轴承发热和振动。对于需要外露旋转的设备,法兰外缘和紧固件应纳入防护范围,避免运行中钩挂或触碰。
从三维建模角度看,该零件适合采用旋转特征生成轮毂和盘体基础轮廓,再通过拉伸切除完成键槽、螺栓孔及局部定位结构。圆周阵列可用于重复连接特征,建模时应保证分布圆、孔位数量和两侧半体配合关系一致。工程图展开时,除标注外形尺寸外,还应明确内孔公差、键槽尺寸、端面跳动和螺栓孔位置度,因为这些参数直接影响现场装配。若用于批量制造,还需结合材料和热处理方式校核轮毂强度、键槽挤压应力以及法兰连接面的压紧可靠性。
整体而言,该法兰联轴器结构简洁,功能边界清晰,适合作为传动系统设计中的基础连接部件参考。它不承担补偿大偏移的柔性作用,而强调刚性、对中性和可拆性,因此在布局阶段就应把轴系同轴度、支承刚度和维护空间一并考虑,才能使联轴器在长期运转中保持稳定。
