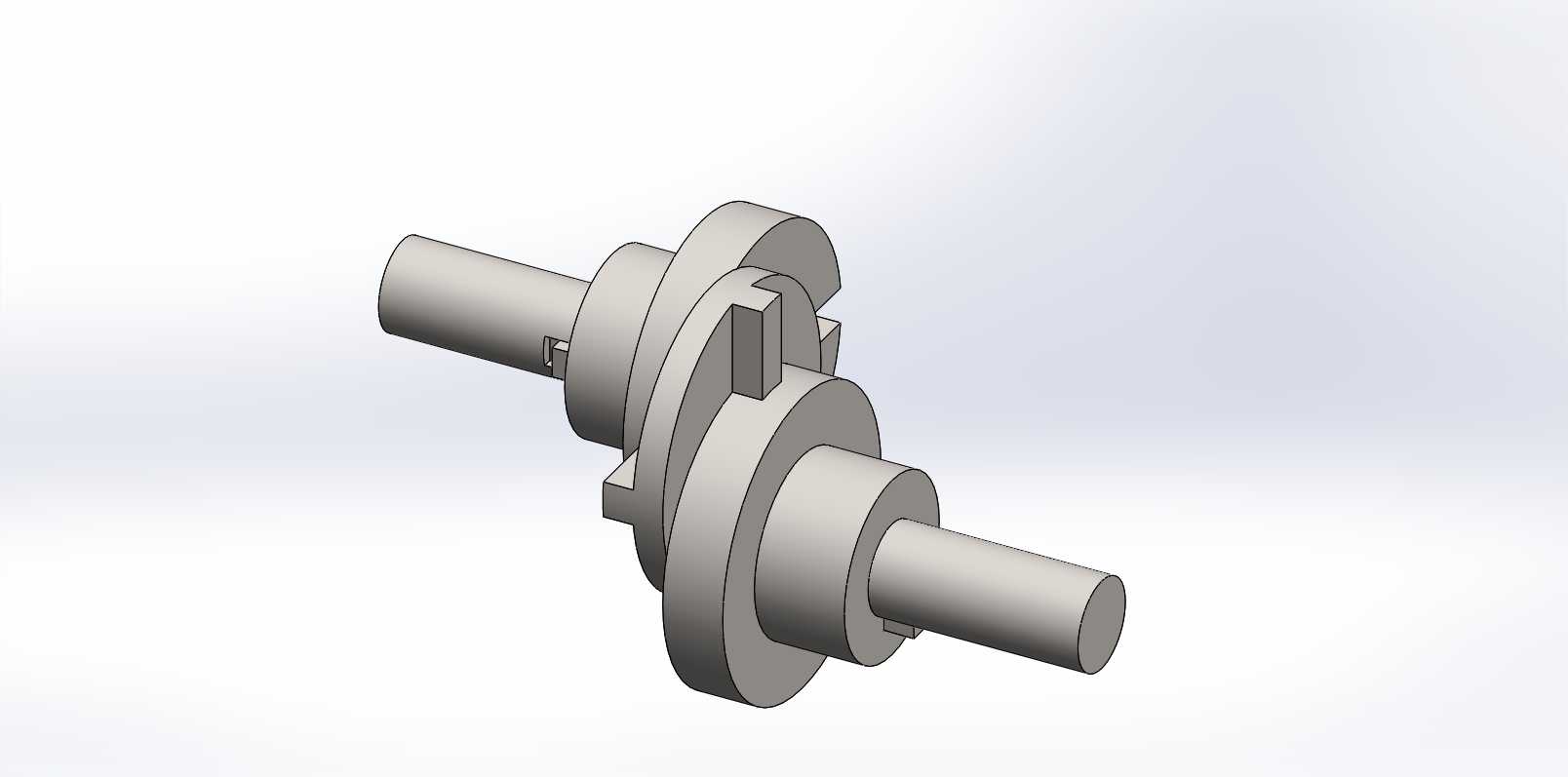

十字滑块式偏心补偿传动轴结构

　　该套轴系连接结构采用中间浮动盘配合两侧带榫头轴套的经典十字滑块布局，主要用于平行轴存在小幅径向偏移的传动场景，在轻工输送线、小型工装回转机构、桌面级实验设备以及低速重载的辅机传动单元中十分常见。实际产线安装时，电机输出轴与从动工作轴很难做到绝对同轴，长期运行后机架焊接变形、轴承座磨损下沉、底座紧固螺栓微量松动都会引入径向偏差，若采用刚性法兰直连，额外的交变弯矩会直接作用在电机轴承与从动轴支点上，短时间内就会出现轴承点蚀、轴肩疲劳裂纹甚至轴端断裂的故障。这套结构通过中间盘两侧互相垂直的凸榫滑槽，将两轴的径向偏移转化为滑块在滑槽内的相对滑动，运转过程中仅传递扭矩，不强制约束两轴的同轴度，从根源上释放了安装偏差带来的附加载荷。

　　从结构细节来看，两侧轴套分别加工出沿径向伸出的传动榫，榫头侧面与中间浮动盘的滑槽侧壁保持小间隙配合，装配时先将两侧轴套通过键连接与紧定螺钉固定在主动、从动轴端，再把中间盘卡入两侧榫头之间，两个滑槽方向呈90度正交布置，任意方向的径向偏移都可以分解到两个正交方向由滑块滑动补偿。轴套外圆设置了定位轴肩，安装时轴肩端面贴紧对应设备的轴承座端盖或者带轮定位面，即可确定轴套的轴向位置，避免传动过程中出现轴向窜动。中间浮动盘的厚度与滑槽深度经过匹配设计，榫头嵌入滑槽后留有足够的接触面积，单位面积压应力控制在许用范围以内，即使传递额定扭矩也不会出现接触面压溃的情况。

　　选型适配阶段需要重点核对几个安装边界参数：首先是两侧轴孔的直径与键槽尺寸，必须和待连接的电机轴、工作轴直径完全对应，轴孔长度要覆盖轴端的配合段，保证紧定螺钉可以顶在轴的铣平面上；其次是允许的径向偏移量，这类十字滑块结构的补偿量和榫头与滑槽的配合间隙、滑块直径直接相关，安装时两轴的平行度偏差不能超出设计允许范围，否则滑动行程到极限位置会出现榫头卡死；第三是轴向安装空间，整套结构装配完成后的总长度包含两侧轴套的外伸段与中间盘厚度，布置机架时要在两轴轴端之间预留足够的装入间隙，同时轴套的最大外圆直径不能和周边的机架护板、管线发生运动干涉。

　　实际工况使用中，这类结构更适合低速运转的传动场合，高速运行时中间浮动盘会因偏心产生离心力，加剧滑槽接触面的磨损，因此在转速较高的场景下通常会在滑块滑槽接触面镶嵌减磨铜衬或者尼龙耐磨片，降低滑动摩擦系数，日常维护时只需定期拆开护罩检查榫头与滑槽的磨损量，当配合间隙增大到设定阈值时更换中间浮动盘即可，不需要拆解两侧的轴套与轴系连接，维护成本远低于整体式的刚性联轴器。建模过程中所有配合面都按照实际装配公差构建，榫头与滑槽的配合间隙、轴肩的定位尺寸、键槽的宽度深度都完全符合机械设计手册的规范，可直接用于轴系布局的干涉校验与工况选型参考。
