往复式压缩机十字头传动构件

　　该三维构件对应往复式动力机械中的十字头部件，主要布置在压缩机、往复泵、压力机等设备的机身滑道内部，承担活塞杆与连杆之间的运动转换与载荷传递。现场装配时，连杆小头通过十字头销接入构件中部销孔，活塞杆则沿机身中心线与前端或后端连接部位固定；曲轴旋转产生的斜向连杆力，经过十字头后被分解为沿滑道方向的往复直线推力和由滑道承受的侧向分力，从而避免活塞杆承受弯曲载荷。

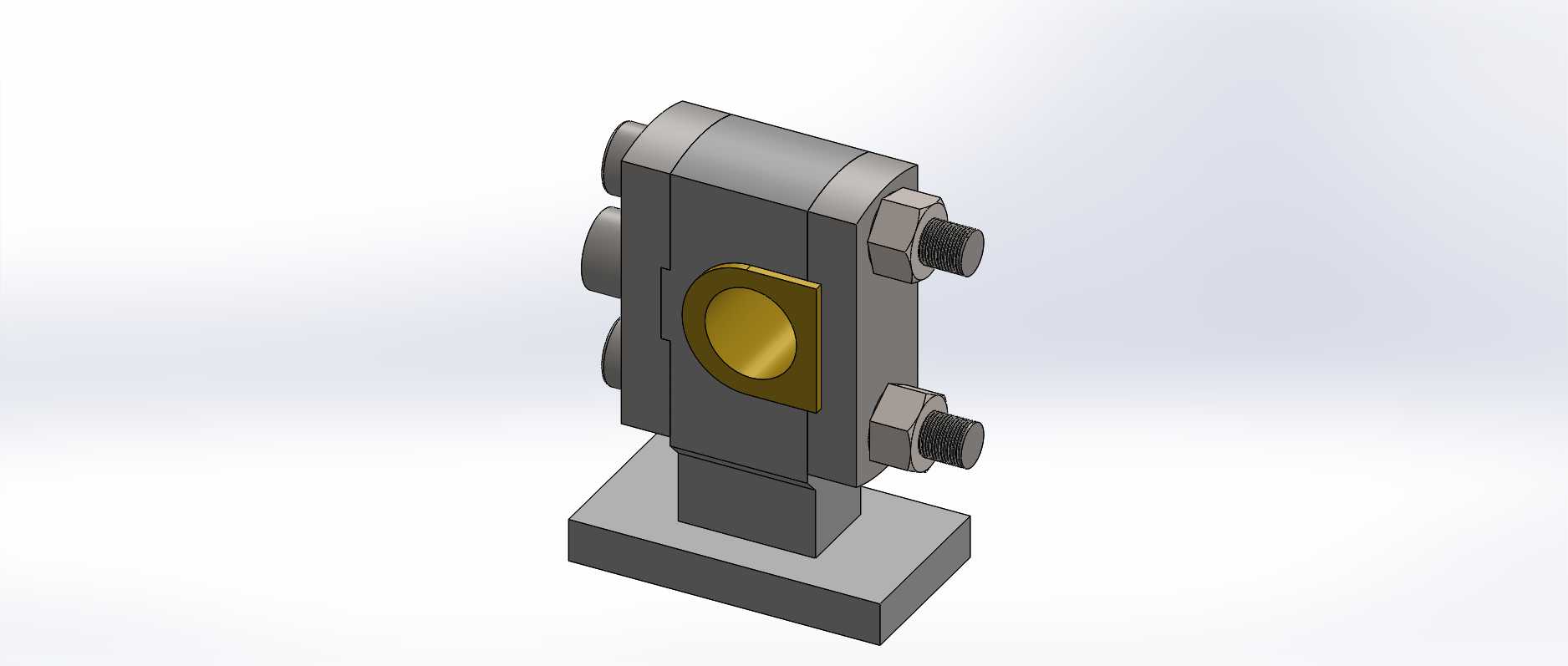

　　从结构上看，模型主体为箱形滑块式本体，下部设置与机身滑道配合的导向支承面，中部保留横向十字头销安装孔，侧面配置锁紧螺母、销套或压板类零件，用于限制销轴轴向窜动。本体正面可见圆形衬套或销轴配合区域，该区域通常是磨损与润滑关注位置，实际设计中会根据比压、滑动速度和润滑条件选用铜合金衬套、巴氏合金层或其他耐磨材料。两侧伸出的螺纹连接件体现了销轴紧固、端盖压紧或间隙调整的装配关系，建模时需要保证螺纹规格、螺母厚度、扳手空间和防松方式之间相互匹配。

　　设计思路上，十字头并非单纯追求外形规整，而是在有限滑道空间内同时满足强度、刚度、导向长度和装拆便利性。滑块与滑道接触的底面需要有足够承压面积，侧向力越大，导向面越应避免局部线接触；销孔中心高度、活塞杆连接轴线和滑道基准面必须保持同轴或规定的高度关系，否则运行中会造成活塞杆偏磨、填料密封过热、连杆轴承异常载荷等问题。本体上部与下部的轮廓通常会根据机身开窗、滑道长度、连杆摆角极限和检修路径进行切除或加厚，既减少无效质量，又保证销轴座、传力肋板和导向体之间的载荷路径连续。

　　外形尺寸方面，这类零件的边界条件主要由机身滑道内径或导向槽宽度决定。模型中滑块本体的宽度、高度和导向长度需要与滑道间隙配合，通常在图纸中会规定上下导板或滑板的磨损调整量；横向销轴两端不得超出机身允许运动包络，螺母压紧后还要预留连杆摆动空间。活塞杆连接端的螺纹规格、端面定位尺寸以及销孔中心到连接端面的距离，会直接影响活塞止点间隙和压缩腔余隙容积，因此在总装设计时需与曲轴半径、连杆长度、活塞厚度和气缸盖位置共同校核。

　　在压缩机工况下，十字头随曲轴每转完成一次往复循环，启动、停车和气体负荷波动时会产生冲击性反向力。结构建模应重点关注销孔周围应力集中、侧板与本体过渡圆角、螺纹连接预紧以及滑板接触面压强。若用于大中型往复压缩机，常采用铸钢本体配合可更换滑板，磨损后通过垫片或调整螺钉恢复间隙；小型设备中也可采用整体式结构，以减少零件数量。润滑油路通常沿十字头本体、销孔或滑板表面布置，保证销轴衬套和导向面在连续往复运动中形成稳定油膜。

　　三维建模时，可先按滑道基准建立中心线和销轴轴线，再完成本体拉伸、肋板过渡、销孔切除和端部连接结构。装配环境中应让连杆在最大摆角位置进行干涉检查，确认螺母、销端、连杆小头和机身滑道之间不存在碰擦；同时校核十字头位于前止点、后止点及中间位置时，活塞杆、刮填料盒、中体窗口和检修盖板的空间关系。该模型适合用于往复压缩机传动端结构设计、滑道配合教学、十字头销连接方案校核以及设备维修拆装演示。
