青金石配色按动式自动铅笔外观结构设计

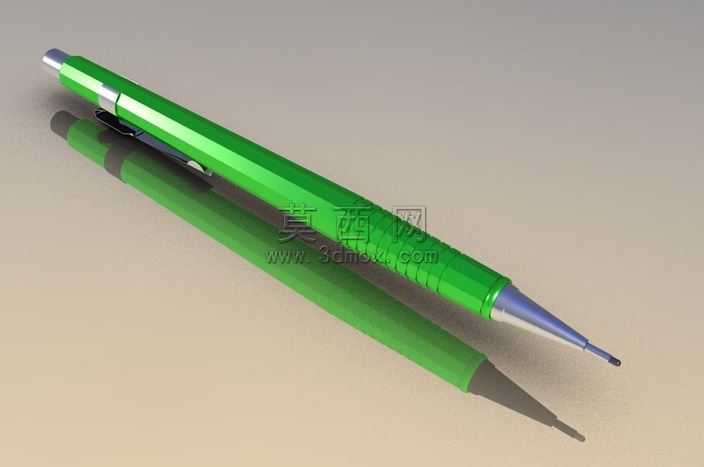

本作品为按动式自动铅笔的三维设计成果，建模阶段采用SolidWorks完成全参数化结构搭建，首先以笔身的六棱柱轮廓为基础基准，绘制截面草图后通过拉伸命令生成主体笔杆，针对笔身的多棱面倒角做了精细化处理，保证每一处棱边的过渡圆角均匀一致，还原金属笔杆的精致触感。笔夹部分单独绘制草图后通过扫描、切除命令完成一体化结构，与笔身的装配位置预留了合理的卡扣间隙，保证笔夹具备实际的夹持弹性空间。笔尖部分采用分段式建模，金属出芯护套与塑料笔颈做了分件处理，两者的配合公差经过反复校验，既保证装配后的贴合度，也预留了出芯通道的合理空间，避免铅芯卡顿。顶部按动结构做了隐藏式装配设计，按动帽与笔身顶端的配合间隙控制在0.1mm以内，还原真实按动笔的按压行程手感。渲染阶段采用KeyShot完成材质与场景搭建，笔身主体赋予高光亮面金属漆材质，调配出青金石色调的翠绿色漆面，添加细微的金属珠光颗粒提升质感，笔夹、笔尖金属护套部分赋予抛光镀铬金属材质，调整反射参数模拟真实金属的环境反射效果，笔握处的防滑滚花部分通过凹凸贴图实现细腻的纹理质感，避免建模面数过多导致的渲染卡顿。场景搭建采用浅米色哑光背景板，添加柔和的区域光作为主光源，搭配辅助补光消除笔身暗部的死黑区域，调整阴影的柔和度让投影自然落在背景板上，同时添加地面反射效果模拟光滑台面的倒影，提升整体渲染图的真实感。设计思路上以日常书写使用的自动铅笔为原型，在常规六棱金属笔的基础上调整了配色方案，选用辨识度较高的青金石绿色作为主色调，区别于常规的黑色、银色金属笔，同时优化了笔身的配重比例，将金属部件集中在笔尖区域，提升书写时的重心稳定性，笔夹的弧度经过调整，既可以稳固夹持在笔记本、口袋上，也不会因为弧度过大导致夹持时容易滑脱，所有结构都参考真实量产自动铅笔的尺寸比例，保证模型可以直接用于3D打印验证或者外观手板制作，各分件的拆分逻辑也符合实际注塑、五金加工的生产工艺要求，没有出现无法开模的倒扣结构或者不合理的壁厚设计。
