桌面雕刻切割设备激光发生模组结构

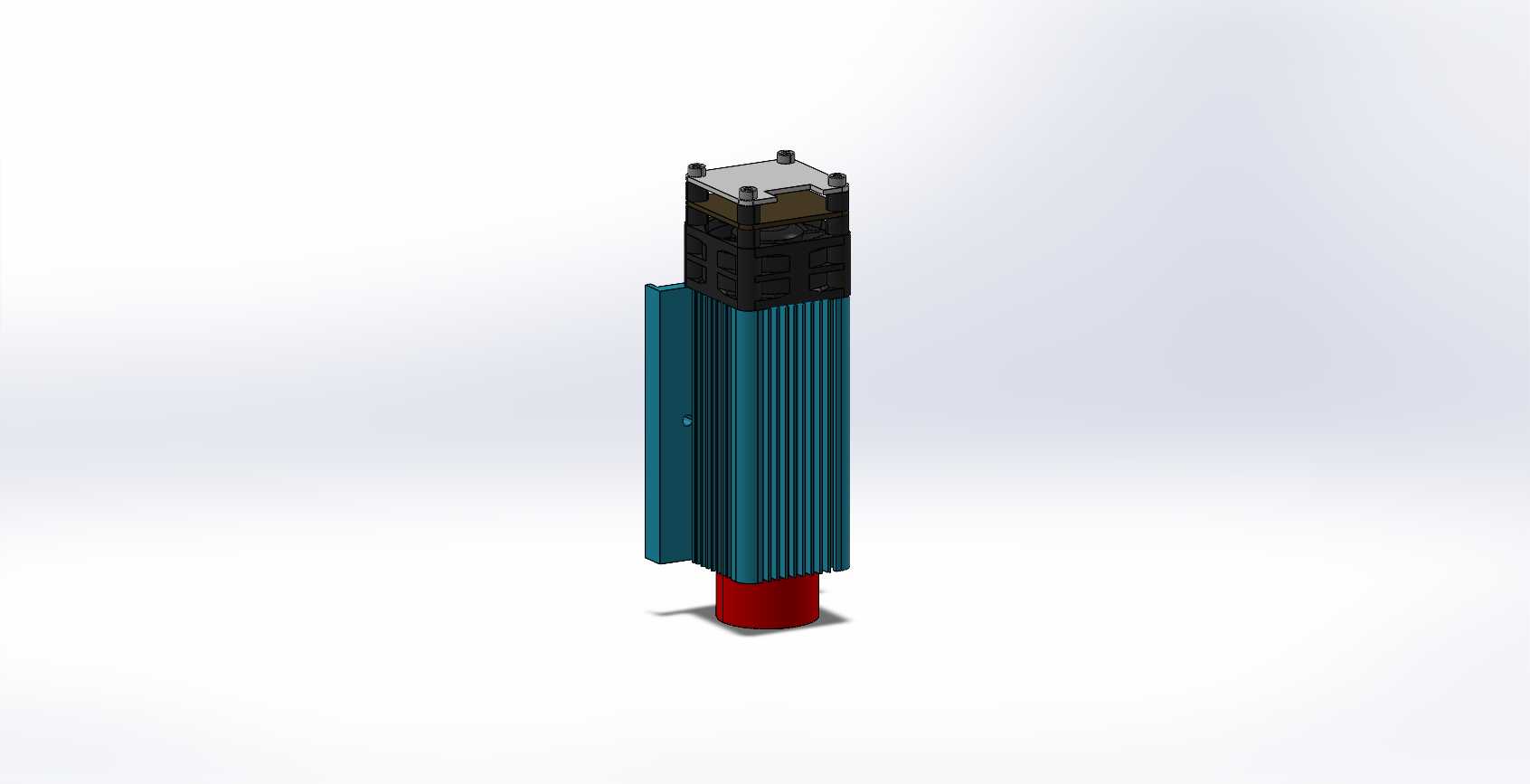

　　该激光发生模组是桌面级数控雕刻切割设备的核心做功部件，整体采用立式长柱形布局，主体散热段为蓝绿色纵向鳍片结构，顶端设置黑色电气与光学安装座，底端为红色激光输出端，侧面附带平直安装侧板，结构紧凑，适配小型台式加工设备的搭载需求。在实际产线与工坊场景中，这类模组常被集成在龙门式小型数控机床上，完成木材、皮革、纸张、塑料等多种非金属材料的图案雕刻与轮廓切割作业，在手办制作、广告文创、木工小件加工、教学实训等场景中广泛使用，替代传统手工裁切与蚀刻工序，提升小批量加工的一致性与加工效率。

　　从功能实现逻辑来看，模组内部集成激光二极管、准直透镜组、驱动电路与散热通道，顶端预留的安装孔位用于固定光路调节件与接线端子，侧面鳍片直接与内部发热元件贴合，依靠纵向通流的空气带走激光工作时产生的热量，避免长时间连续作业出现光衰；底端红色输出段内置聚焦镜，将发散激光汇聚为高能量密度光斑，作用于工件表面时，可通过调整功率与进给速度，在木材表面完成深浅可控的烧灼雕刻，也可在薄皮革、卡纸、亚克力板材上实现穿透切割。设计过程中优先控制模组的径向尺寸，鳍片沿柱体轴向均匀排布，既扩大散热接触面积，又不会额外增加模组的横向占用空间，侧面的平直安装板可直接卡在设备Z轴滑座的卡槽内，安装时仅需锁紧侧边固定件即可完成定位，无需额外设计复杂转接支架。

　　安装边界方面，模组整体为细长柱体，轴向长度占据Z轴升降行程的主要空间，设计配套设备时需在Z轴滑板上预留对应长度的避让槽，顶端接线区域要留出线缆弯折空间，避免升降过程中拉扯供电线；底端输出端到工件台面的距离需匹配聚焦镜的焦距，常规作业区间距保持在固定焦距范围内，改装时可通过增减垫片微调模组高度，保证光斑落在工件表面的焦点位置。侧面安装板的孔位间距与常见桌面雕刻机的滑座安装孔对齐，跨设备替换时无需重新打孔，适配不同规格的小型数控机架。

　　结构设计上，模组外壳采用分段式装配，顶端黑色端盖通过四颗螺栓与主体散热段连接，拆开后可直接调整内部透镜的同轴度，日常维护时可快速擦拭镜片表面的烟尘污渍；散热鳍片的槽道方向与设备Z轴运动方向平行，设备移动时带动的气流可顺着鳍片缝隙流通，进一步强化被动散热效果，无需额外加装散热风扇即可满足中低功率连续作业需求。底端红色端盖起到防护聚焦镜的作用，同时标注激光输出位置，安装对位时可快速确认光路朝向，避免装反导致光斑偏移。

　　在设备选型搭配时，该模组的输出功率匹配桌面型机架的负载能力，不会因自重过大导致Z轴步进电机丢步，电气接线端集中在顶端，走线可沿设备拖链布置，避免加工过程中线缆与工件发生干涉。针对不同加工材料，模组可通过调控输入电流改变激光输出功率：雕刻纸张、薄皮革时使用低功率档位，仅在材料表面形成清晰烧灼痕迹而不切透；加工厚木板、塑料板材时调高功率并降低进给速度，保证热量充分穿透材料完成切割。模组的光学通路做了密封处理，加工产生的木屑、皮革碎屑不会进入内部污染透镜，长期在多尘的工坊环境中使用也能维持光路稳定。
