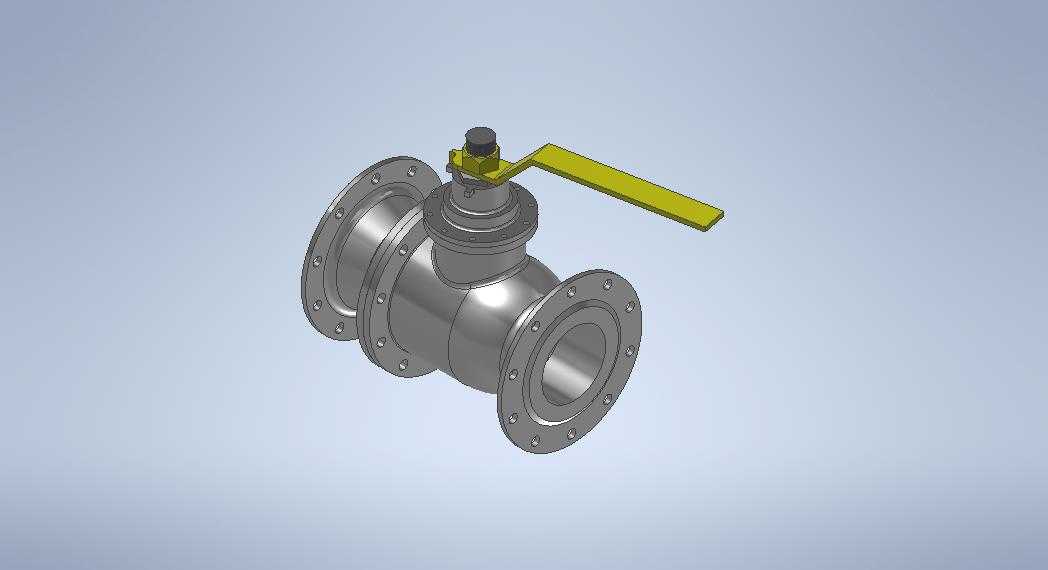

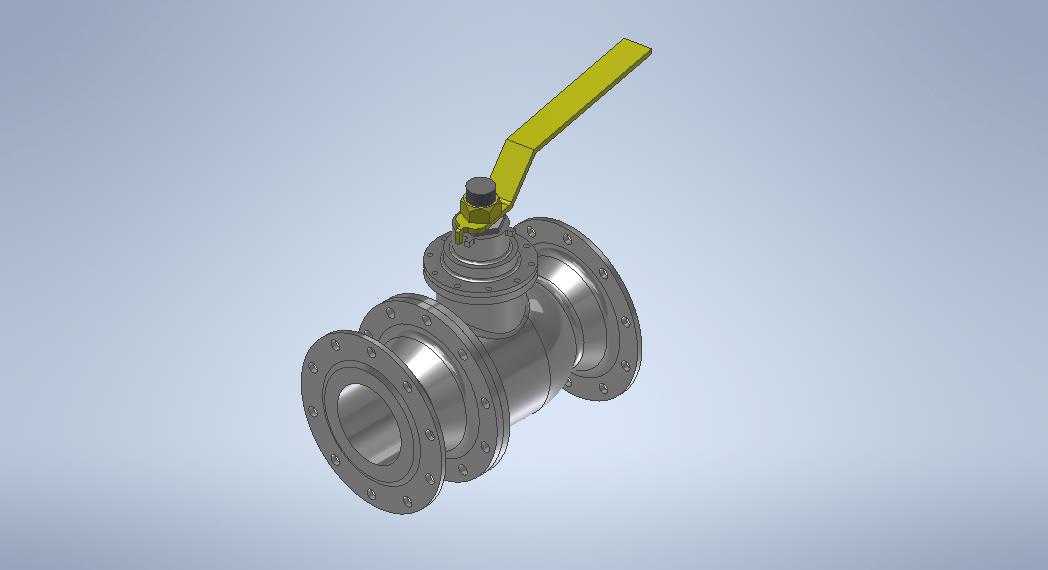

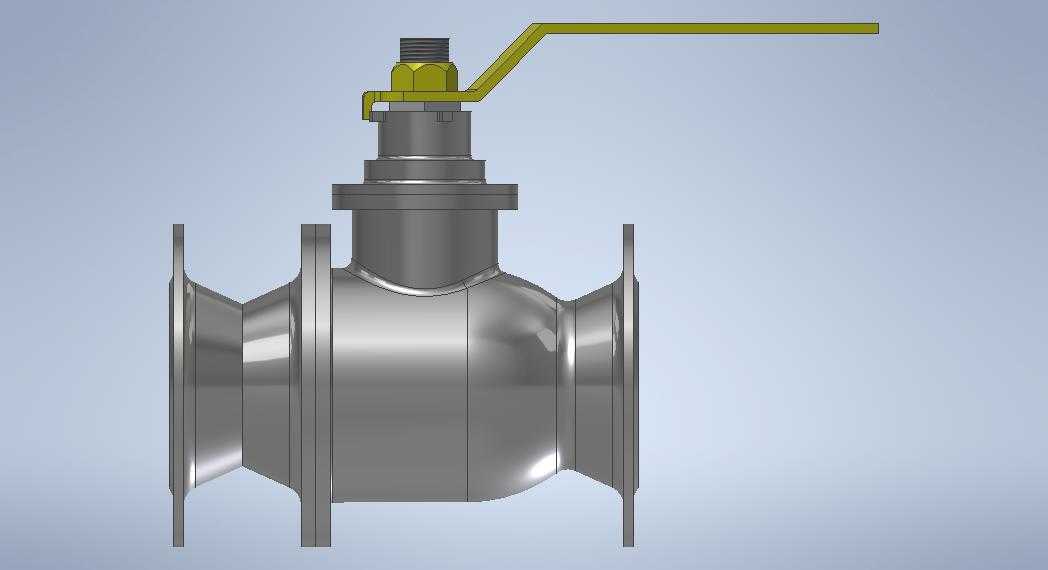

两片式法兰连接手动球阀结构设计

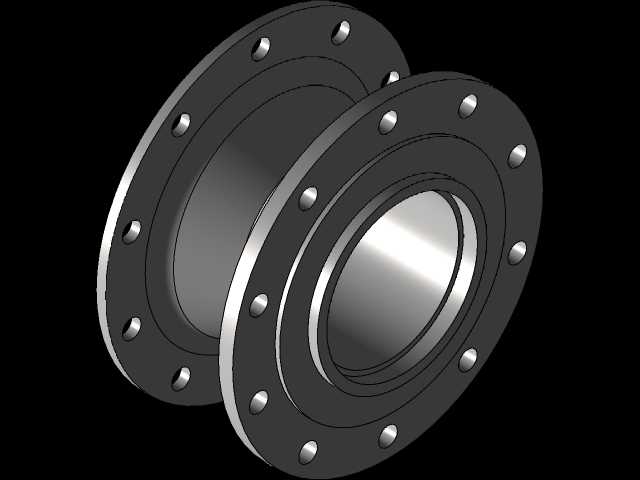

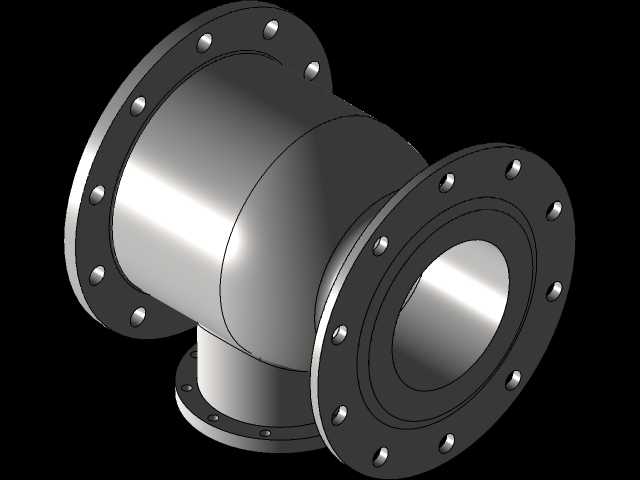

　　这款两片式法兰球阀的结构设计，核心围绕工业管路系统的截断控制需求展开，在石化、市政给排水、暖通空调、轻工制程等需要频繁通断管路介质的场景中，这类结构的阀门是应用占比极高的通用控制部件。不同于螺纹连接的小通径球阀，法兰连接的结构形式适配中大通径管路的安装需求，安装时可通过法兰盘上的均布螺栓孔与管路侧的配对法兰完成锁紧，密封面处搭配适配压力等级的密封垫片，就能满足不同压力工况下的密封要求，安装过程无需对管路端做螺纹加工，现场施工的适配性更强，也便于后期运维时的拆卸检修。从结构设计逻辑来看，两片式阀体的拆分设计是这款产品的核心特点，阀体分为左右两个对称的壳体部分，通过周边的螺栓锁紧完成拼合，这种结构相比一体式阀体，大幅降低了内部球体、

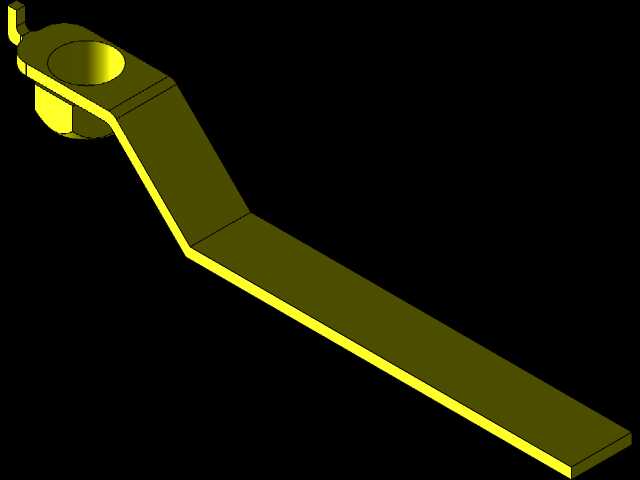

　　密封阀座的装配难度——装配时可先将包覆密封件的球体从阀体拆分侧装入腔体，再对齐另一侧阀体完成锁紧，不需要从阀体端部强行压入球体，能避免装配过程中刮伤密封阀座的密封面，有效提升装配后的密封可靠性，同时后期需要更换密封件或清理阀腔杂质时，只需拆开阀体连接螺栓就能完成内部构件的维护，不用将整个阀门从管路上完全切割拆除，运维成本更低。手动操作的杠杆式手柄设计，采用长力臂结构，操作时只需施加较小的作用力就能带动阀杆旋转90度，完成阀门的全开或全关动作，手柄的定位结构可在全开、全关两个位置形成机械限位，避免操作时旋转过位导致的密封面错位，同时手柄的表面做了防滑处理，即便操作人员佩戴劳保手套也能稳定施力，不会出现打滑问题。

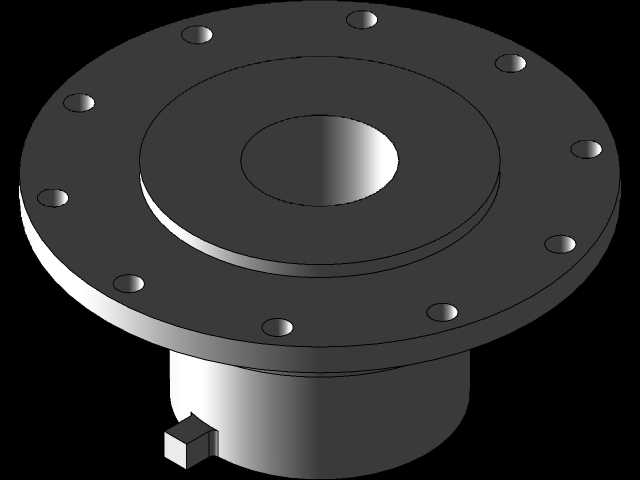

　　阀杆与阀体的密封部位采用多级填料密封结构，可在阀杆旋转过程中持续保持密封性能，避免介质从阀杆配合间隙处泄漏，同时阀杆设置了防飞出结构，即便阀腔内部出现异常压力升高的情况，阀杆也不会被内部压力顶出，有效提升使用过程中的安全性能。从安装边界来看，这款球阀的法兰连接尺寸符合对应通径的管路法兰标准，法兰盘的密封面采用凸面结构，可适配大多数工业管路的法兰配对要求，阀门的整体结构长度符合常规工业阀门的安装尺寸规范，可直接替换同参数规格的老旧截断阀，不需要对原有管路做额外的切割改造。阀门的流道采用全通径设计，阀腔内部的通道直径与连接管路的内径保持一致，介质流经阀门时的流阻极小，不会出现明显的压力损失，也不容易在阀腔内部积存介质杂质，适合输送清水、

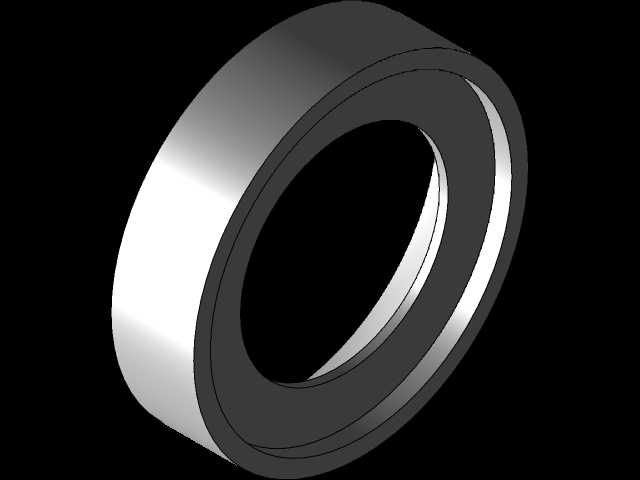

　　油品、低压气体等多种无强腐蚀性的工业介质。球体部分采用高精度加工的球面结构，与两侧的弹性密封阀座紧密贴合，在全关位置时可实现零泄漏截断，密封阀座采用具备一定弹性的耐磨材质，在长期频繁开关的使用场景下，依然能保持稳定的密封性能，不会因为密封面磨损出现内漏问题。在实际选型应用中，这类球阀不适用于节流工况，长期处于半开位置时，高速流动的介质会持续冲刷球体和密封面，导致密封件过早损坏，因此设计时也通过手柄的限位结构，引导操作人员将阀门保持在全开或全关位置，避免误操作带来的部件损耗。整体结构没有复杂的电控或气动驱动部件，完全依靠手动操作，可靠性极高，在没有气源、电源的野外管路场景，或者不需要远程自动控制的就地操作管路中，这种结构的手动球阀是性价比极高的选择，日常维护仅需定期检查阀杆填料的压紧程度，以及法兰连接螺栓的锁紧力，不需要复杂的保养流程，可长期稳定运行在工况稳定的管路系统中。
