角式弹簧全启式安全泄压阀结构

　　该结构对应承压系统中常见的角式安全泄压阀，主要用于蒸汽锅炉、储气罐、压缩空气管路、压力容器及部分流体输送管线。它的核心任务不是调节流量，而是在系统压力超过设定开启压力时快速释放多余介质，使设备压力回到允许范围；当压力下降到回座压力后，阀瓣自动闭合，避免介质持续排放。与普通截止阀相比，这类阀件对启闭灵敏度、密封可靠性、弹簧载荷匹配和流道通畅性要求更高，建模时不能只按外观拼装，需要把阀瓣、阀座、导向套、弹簧、阀杆、调节螺套和阀体腔室之间的运动关系表达清楚。

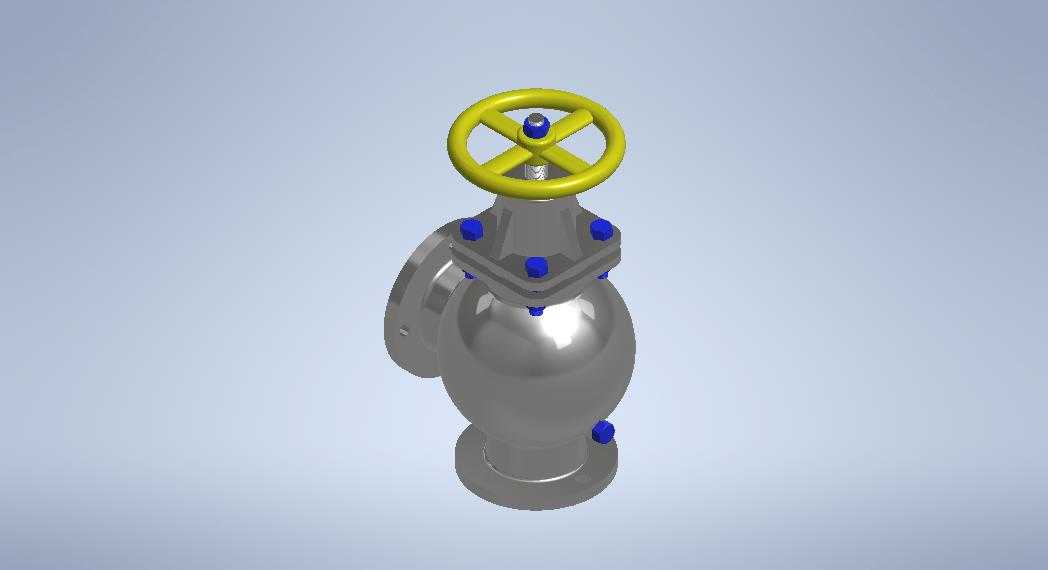

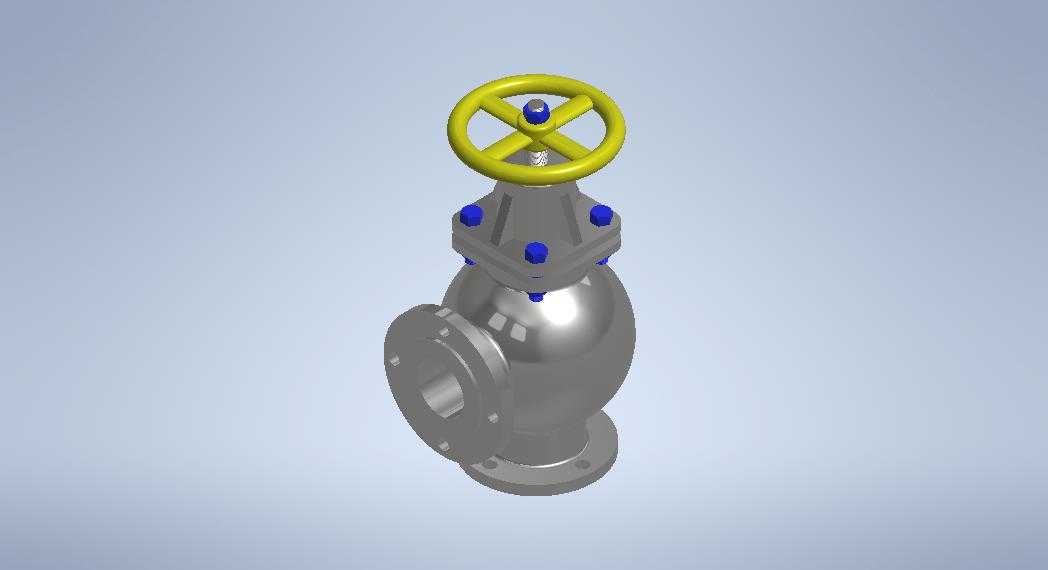

　　从布置形式看，模型采用进口与出口近似垂直的角式结构，下部为竖向入口，侧部为横向出口。这种走向适合安装在容器顶部或管路转角位置，能够利用阀体自身形成转向，减少额外弯头占用。入口端设置法兰连接面，出口端同样保留法兰边界，便于与设备管口和排放管对接。实际选型时，入口法兰需要核对公称通径、压力等级、密封面形式和螺栓孔分布；出口侧通常按泄放排量确定管径，不能简单按入口尺寸等径处理，因为全开排放时介质流速高，出口背压会影响阀瓣稳定性。

　　阀体中腔采用近似球形的扩容腔体，这一造型并非单纯为了外观饱满，而是为了给介质在阀瓣开启后提供缓冲和转向空间。高压介质从下方进入，顶开阀瓣后在腔室内改变方向，再经侧向出口排出。若腔室过渡过于突兀，容易形成局部涡流和冲击，增加振动与噪声；若流道截面收缩过大，则会降低实际排量。模型中阀体壁厚、进出口过渡圆角、中腔与法兰颈部的连接区域都应作为强度关注部位，尤其在交变压力工况下，这些位置容易出现疲劳裂纹。

　　上部操作与调节区域由手轮、阀杆、弹簧压盖、锁紧螺母和立柱连接件组成。黄色手轮位于最顶端，用于调整弹簧预紧量；旋转手轮会通过螺纹副改变弹簧压缩高度，从而改变阀瓣开启压力。工程调试中，弹簧预紧力不能仅凭手轮圈数确定，必须配合压力试验台或现场整定压力校验。弹簧外侧设置罩壳与支撑结构，既保护内部零件，也为导向和承载提供安装基础。蓝色紧固件分布在阀盖、中法兰和侧部接口处，建模时应体现螺栓、螺母、垫片的层叠关系，避免把连接件做成无厚度的色块。

　　阀瓣与阀座是密封性能的关键。关闭状态下，弹簧通过阀杆将阀瓣压向阀座密封面，系统正常压力产生的向上推力小于弹簧预紧力，阀门保持密闭；当压力升高到设定值，介质作用力克服弹簧载荷，阀瓣迅速抬起。为了保证启闭过程不偏摆，阀瓣或阀杆需要设置导向段，导向间隙过小会因热膨胀或污物卡滞，过大则会造成阀瓣歪斜、密封面偏磨。对于蒸汽或含杂质介质，密封面通常还要考虑堆焊耐磨耐蚀材料，并在结构上留出检修和研磨空间。

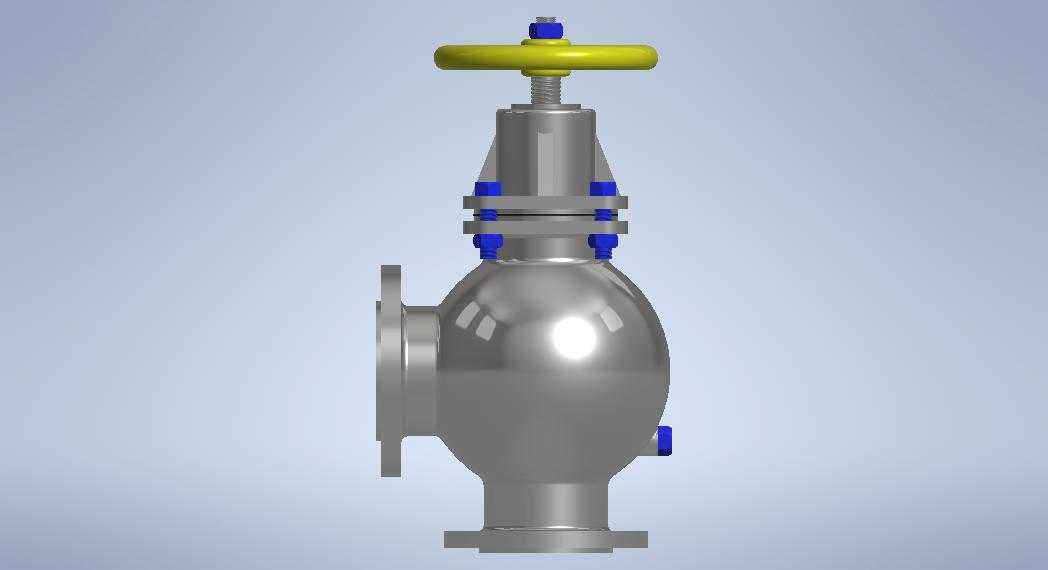

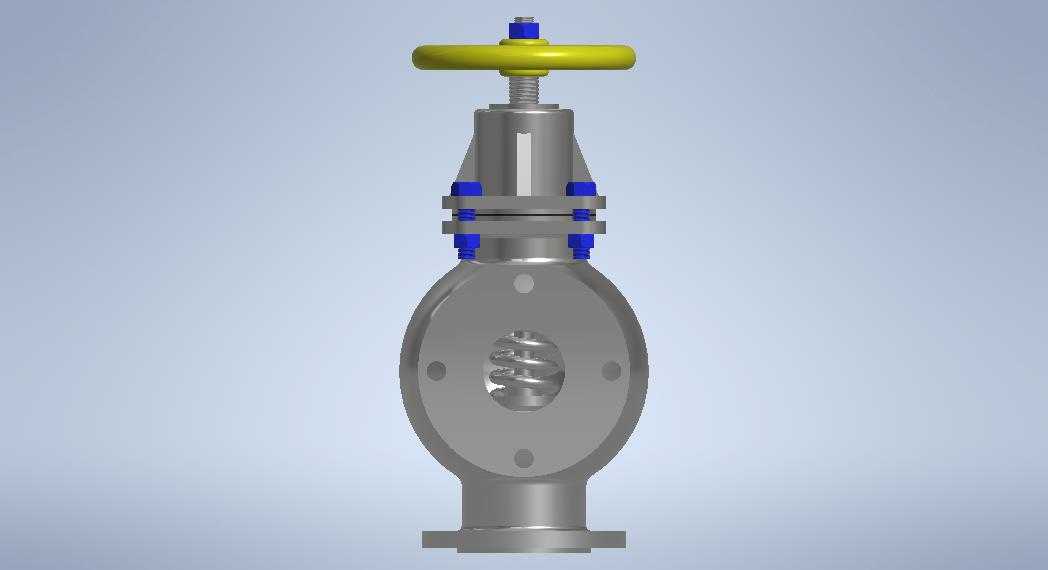

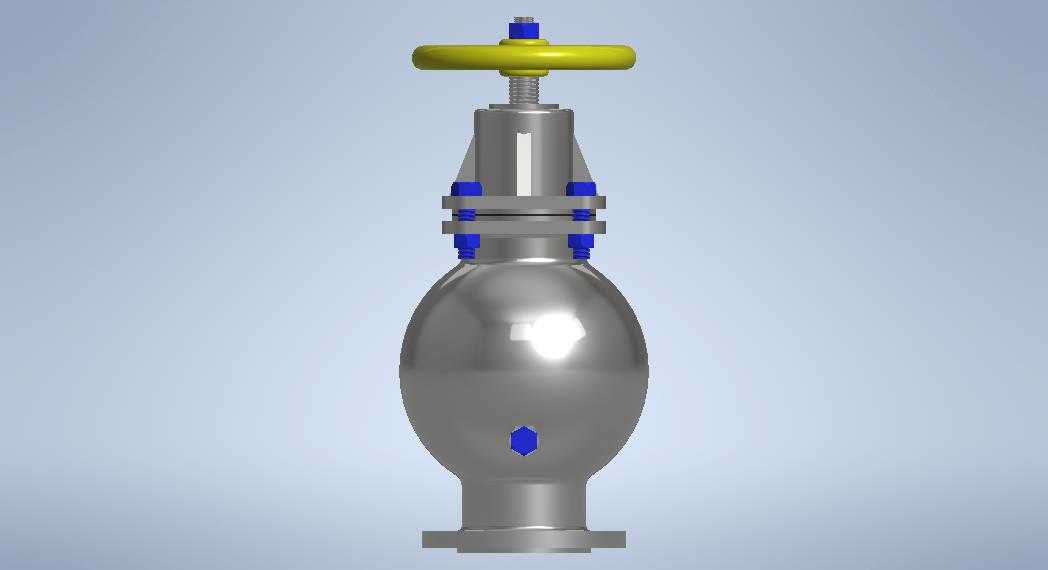

　　外形尺寸方面，这类阀门的安装边界由阀体高度、侧向出口中心距、手轮外径、手轮操作高度和法兰外径共同决定。模型中手轮直径明显大于阀杆，说明其需要提供足够的手动调节力矩；手轮最高点应与上方管道、平台梁或保温层保持操作距离，侧面法兰则要预留螺栓穿装和扳手空间。若布置在狭小机房，除了核对阀体本身，还要考虑泄放管连接后的热位移、检修拆卸方向以及弹簧罩壳是否需要额外保护。

　　三维建模时可按自下而上的方式处理：先建立入口法兰、阀体中腔和出口法兰，确定介质流道；再建立阀座、阀瓣、导向件和阀杆，保证同轴关系；随后装配弹簧、弹簧座、阀盖、调节螺套和手轮，表达弹簧压缩方向；最后补充螺栓、螺母、销钉和铭牌等细节。阀体外观可采用铸造件思路，保留壁厚、加强过渡和机加工法兰面；运动件则应按机加工零件处理，圆柱面、螺纹段和密封面需要清晰区分。

　　在系统应用中，安全阀属于最终保护件，不能被截止阀随意隔断，出口排放方向也应避开人员操作位置。若接入集中排放管，需要核算背压；若用于液体工况，还应关注排量系数与水锤影响。该模型适合用于阀体内流道校核、装配干涉检查、设备布置演示以及维护培训，能够较完整地展示角式弹簧安全阀从承压入口、密封启闭到弹簧调节和侧向泄放的结构逻辑。
