涡轮增压器总成结构三维数模

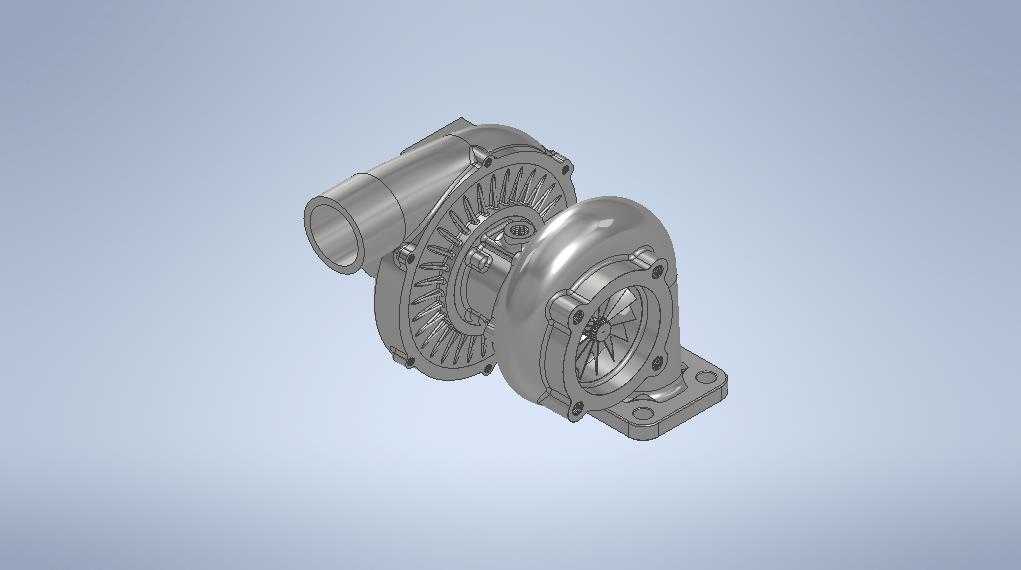

　　该三维数模围绕车用及小型动力设备常用的涡轮增压器总成展开，完整呈现压气机壳、涡轮壳、中间体、转子轴、叶轮、轴承支承、安装底座及连接法兰等关键结构。模型采用装配体思路搭建，各零件之间的配合关系清晰，既保留了外部管路接口和安装轮廓，也对内部流道侧的叶轮、蜗壳过渡区域进行了结构表达，适合用于动力系统布置、增压部件教学、机械结构拆解分析以及相关设备方案评审。

　　从实际用途看，涡轮增压器的核心作用是利用发动机排出的废气能量驱动涡轮端旋转，同轴带动压气机叶轮压缩进入气缸的空气，提高进气密度，使燃油燃烧更充分，从而在较小排量基础上提升输出功率和扭矩。该类部件广泛应用于乘用车、商用车、工程机械、发电机组、船舶动力以及部分小型内燃机改造场景。在设备总体设计中，增压器并不是孤立零件，它需要与排气歧管、进气管路、中冷器、机油润滑回路以及发动机缸体周边空间协同布置，因此三维模型对外形包络和接口位置的表达尤为重要。

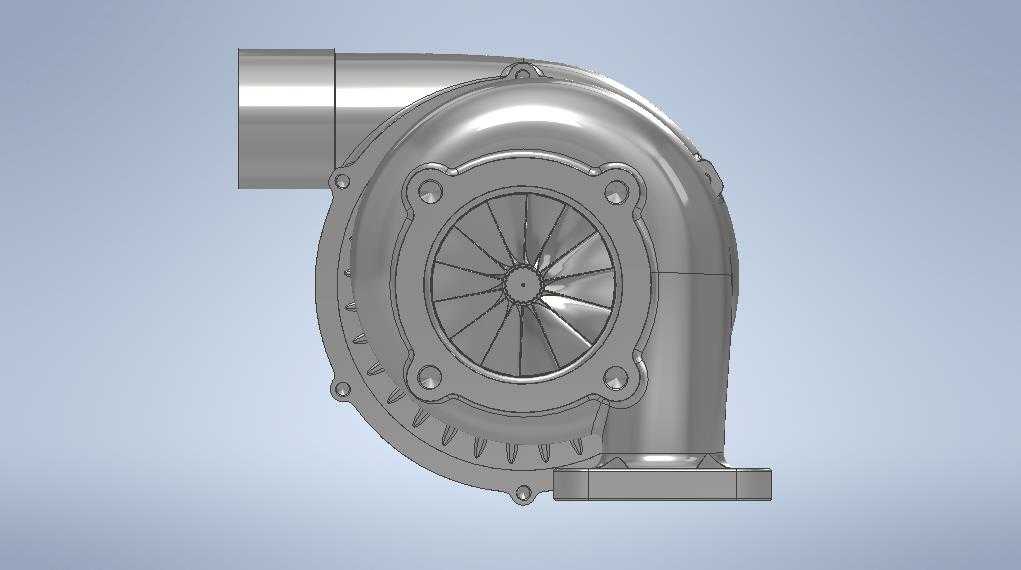

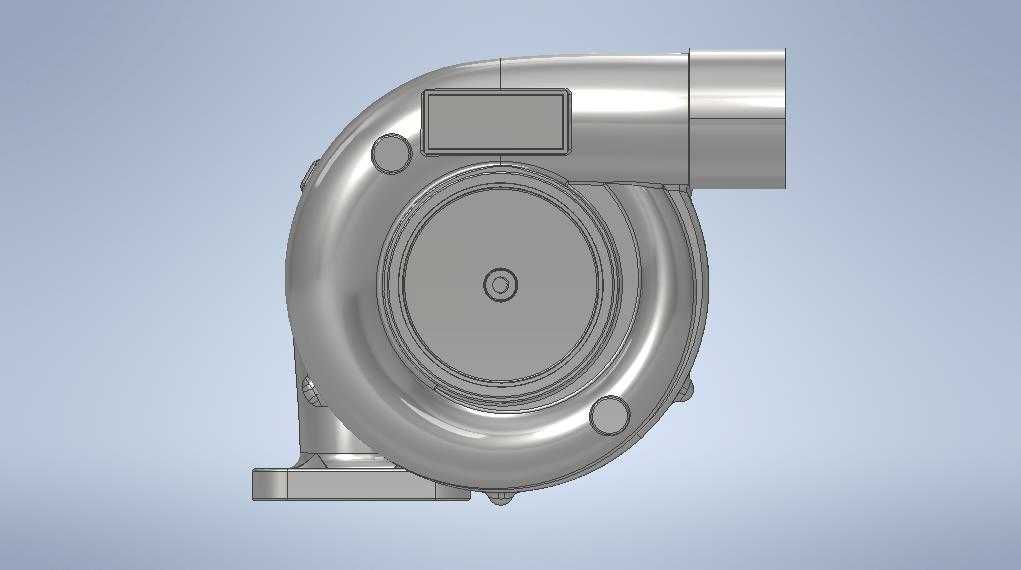

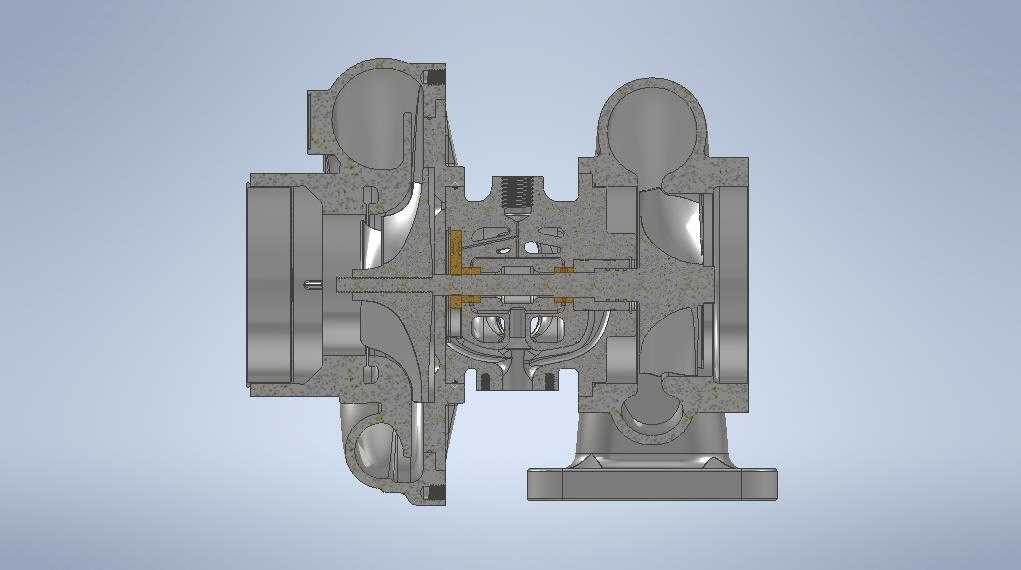

　　结构设计上，模型两侧分别体现涡轮端和压气机端的典型形态。涡轮侧壳体承受高温排气，外形通常更为厚重，流道由排气入口向蜗壳环形通道过渡；压气机侧负责吸入并压缩新鲜空气，壳体具有较大的蜗形腔和出气接管。中间体位于两壳之间，是转子支承、润滑油道和冷却结构的集中区域。数模中可以看到转子组件贯穿中间体的布置方式，叶轮与壳体之间保持细小径向间隙，这一间隙直接影响增压效率与运转安全：间隙过小，热态膨胀后可能发生擦壳；间隙过大，则会造成气体泄漏，降低压气机效率。

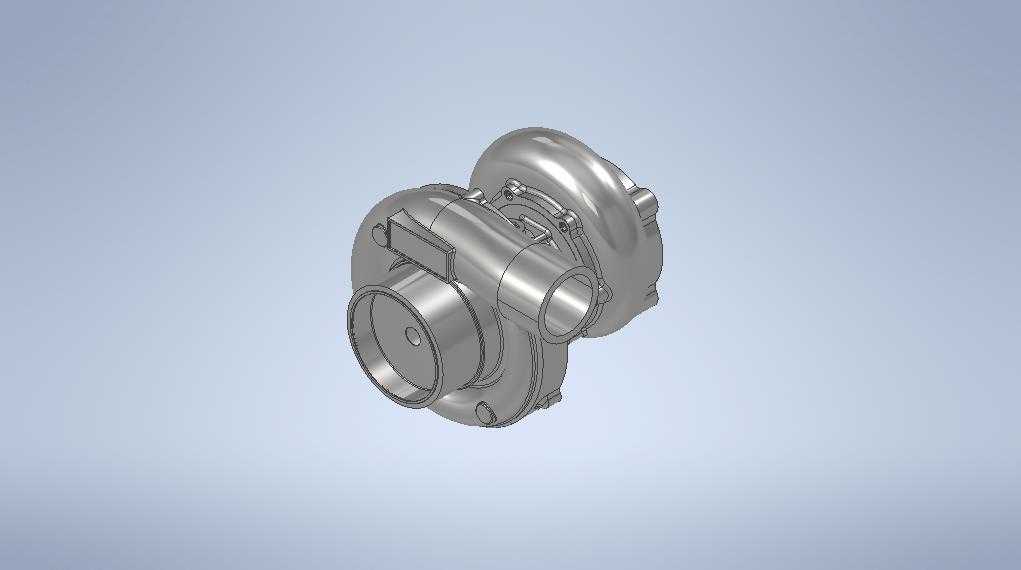

　　安装边界方面，底部支架带有螺栓固定孔位，可用于将增压器总成固定在试验台架或发动机周边支架上。两侧圆柱形接管分别对应气体流向接口，接管直径、法兰方向和中心高决定了外部管路能否平顺连接。进行整机布置时，需要重点校核增压器本体与发动机罩盖、车架纵梁、散热管路、隔热罩之间的最小距离，尤其在热态工况下，涡轮壳表面温度较高，周围橡胶件、塑料件和线束均需保留足够隔热空间。若用于教学或拆装演示，该模型还可帮助理解浮动轴承、止推结构、密封环、卡箍和壳体连接螺栓的装配顺序。

　　建模过程中，叶轮叶片是造型难点之一。压气机叶片通常具有复杂空间曲面，叶片前缘、后缘、叶尖和轮毂过渡面需要连续光顺，才能符合气动设计的基本特征。蜗壳流道则呈环形渐扩形态，截面变化应与气流方向匹配，避免局部突变造成压力损失。外部壳体上的加强筋、安装耳座、螺栓孔和定位台阶不仅体现制造工艺，也反映零部件在振动、热冲击和重量约束下的结构需求。对于三维设计人员而言，此类模型可用于练习曲面造型、装配约束、干涉检查、工程图生成以及爆炸视图制作；对于设备选型人员，则可通过外形尺寸和接口方位判断其在动力舱内的适配性。

　　在维护和故障分析场景中，该结构也具有明确参考价值。增压器长期处于高转速、高温环境，润滑油供应不足、异物进入进气道、发动机排气异常或回油不畅，都可能导致叶轮损伤、轴承磨损、漏油或异响。通过数模观察转子、壳体、油道和密封位置，可以更直观地理解维修时为何要重点检查进回油通路、空气滤芯状态、叶轮间隙以及壳体裂纹。整体来看，该模型兼顾外部装配关系与内部核心结构，能够为增压系统方案设计、结构学习、空间布置校核和机械原理说明提供直观依据。
