立式中空吹塑成型模具结构设计

　　这套立式中空吹塑成型模具面向塑料中空容器的批量生产场景，常见于日化包装瓶、工业储液壶、小型异形中空件的挤出吹塑工序。模具采用左右对开的直排式布局，整体为窄长立方形结构，适配立式合模机台的安装工位，模架外侧设置多组凸缘式定位与锁紧结构，合模时可承受型坯吹胀产生的持续内压，避免分型面出现飞边或胀模。

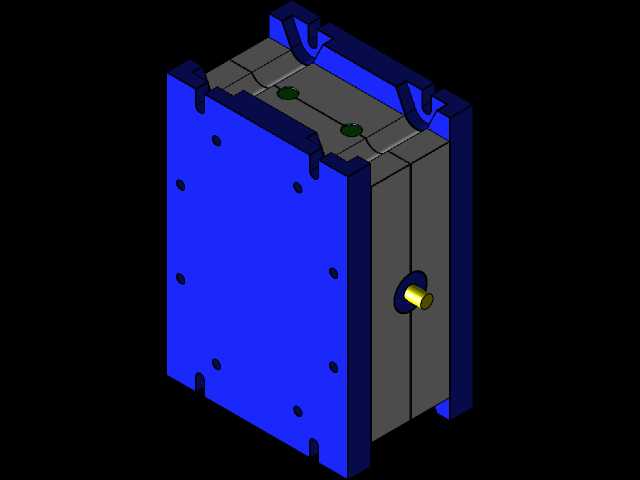

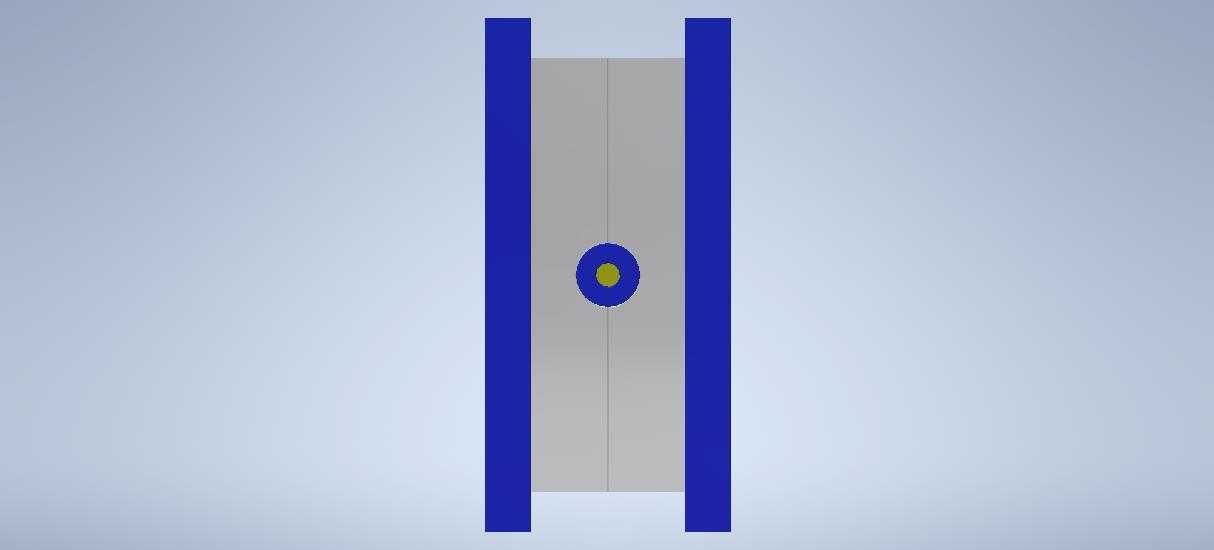

　　从实际成型逻辑来看，熔融塑料型坯从模具上方送入型腔，合模后由侧部设置的吹气嘴接入压缩空气，将型坯吹贴到型腔内壁，冷却定型后开模取出制品。模型中侧部伸出的带黄色端头的轴件即为吹气接入组件，其安装位置对应制品侧壁的工艺孔区域，吹气通道与模腔内部连通，接口尺寸匹配车间常规压缩空气快接管路，安装时需保证气嘴与模体的密封面贴合，防止吹塑过程中漏气导致制品成型不足。

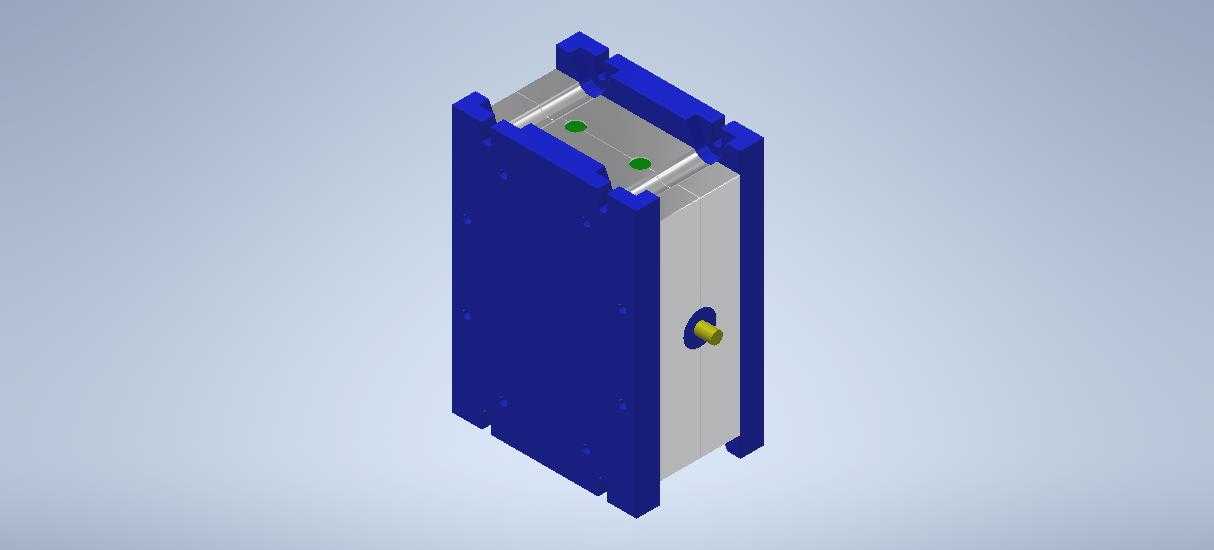

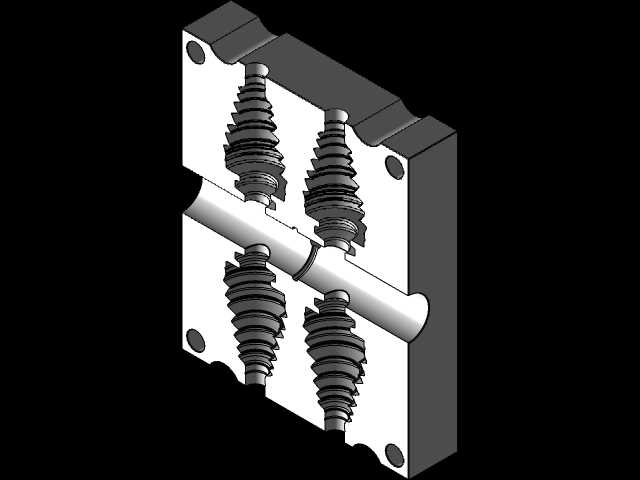

　　模具主体的蓝色部分为模架与型腔基体，采用上下贯通的立式框架结构，两侧模体的分型面沿制品长度方向全程贴合，分型面处预留排气间隙，吹胀时型腔内的空气可沿分型面快速排出，避免制品表面出现困气凹痕。模架外侧分布的多组凸起肋条既提升了模体的刚性，减少长期合模受压产生的形变，也作为机台装夹的定位基准，安装时可直接卡在合模板的定位槽内，缩短换模对位时间。

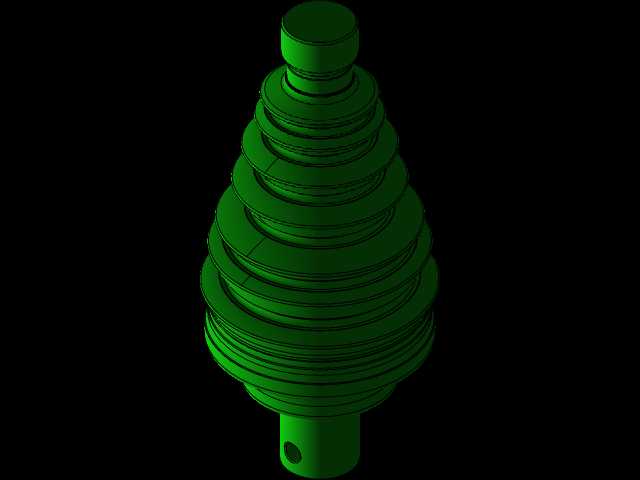

　　型腔内部对应制品的成型面做了随形处理，顶部可见的两处绿色点位为冷却水路的外接接口，水路沿型腔轮廓纵深布置，通入循环冷却水后可快速带走塑料定型释放的热量，缩短单件成型周期。水路接口采用标准管螺纹规格，外接水管时可直接对接车间冷却水系统，接口位置设置在模具顶部非操作侧，不会干涉上下料与取件动作。

　　设计过程中优先保证了模体的受力对称，左右两半模具的重量、型腔投影面积基本一致，合模时锁模力均匀分布在整个分型面上，不会出现局部偏载导致的模具错位。模体底部预留了顶出机构的安装空间，开模后可通过配套顶杆将冷却完成的制品从型腔中推出，适配自动化产线的取件节拍。

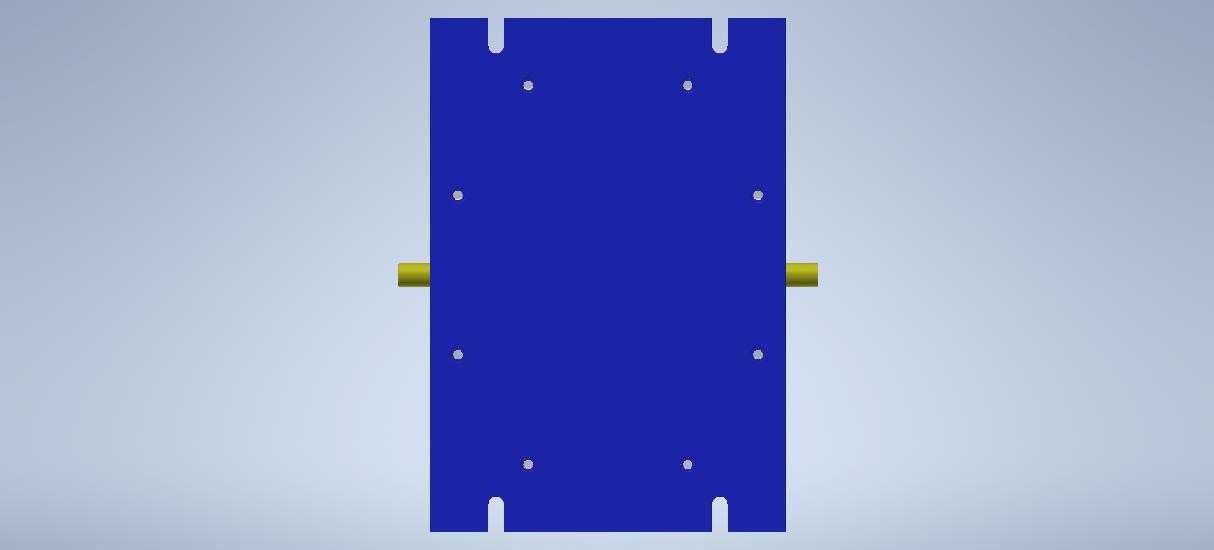

　　安装边界方面，模具整体宽度适配常规中小型吹塑机的拉杆间距，高度方向预留了足够的型坯送入空间，顶部进料区域无多余结构遮挡，侧面吹气组件突出模体的长度控制在机台安全门行程范围内，运行时不会与机台其他部件发生干涉。模架上的多个安装孔位对应通用吹塑机的模板螺孔分布，无需额外加工转接板即可直接固定，换模时仅需调整合模行程与吹气压力参数即可投入生产。

　　结构细节上，模具的导向部位设置在上下两端，合模时导向结构先于分型面接触，引导两半模精准对位，避免型腔错位造成制品分型线错位。长期生产中，冷却水路的流通截面经过优化，水路距离型腔表面的间距均匀，保证制品各部位冷却速度一致，减少因冷却不均产生的内应力与变形。整套结构兼顾了成型稳定性、装拆便利性与机台适配性，适合中空塑料制品的连续量产工况。
