三片式手动内螺纹直通球阀结构设计

　　这套三片式手动球阀的三维结构，面向中低压工业流体管路的通断控制场景搭建，在车间冷却水管路、小型液压站回油支路、化工辅料输送管线、水处理设备进出端都有大量同结构应用。区别于一体式铸造球阀，三片式阀体把中腔容纳阀芯的主体段拆分为左阀体、中阀体、右阀体三个独立构件，通过周向均布的螺栓把三段锁紧成整体，这种结构最直接的工程优势，是现场维护时不需要把整个阀门从管路两端拆下来，松开连接螺栓就能把中腔连同阀芯、阀座整体抽出，清理阀芯结垢、更换磨损密封件的作业效率比一体式球阀高很多，在管路排布密集、设备检修窗口短的生产线里实用性很强。

　　从操作端结构来看，长柄杠杆式手轮直接套在阀杆顶部的扁方结构上，靠销轴锁紧防脱，手柄长度经过力臂校核，普通操作人员单手施加十几公斤的握力，就能在公称压力对应的额定负载下完成90度旋转开关，不需要额外加套管增力。阀杆和中阀体的配合段设置了两级密封，底部用聚四氟乙烯填料圈承托，上部用压紧螺母预紧，既可以阻止管路内的介质从阀杆转动间隙向外泄漏，也能阻挡车间环境里的粉尘、切削液进入阀杆摩擦副，长期露天或者多水雾工况下也不容易出现阀杆卡涩。阀杆底部和阀芯的连接采用扁方嵌合结构，没有额外的传动销，开关过程的扭矩传递直接，反向冲击下也不会出现销钉剪断导致手柄空转的故障。

　　流道部分采用全通径直通设计，阀芯的通孔内径和两端连接螺纹的通径保持一致，介质流过阀门的时候没有突缩截面，压损非常小，输送含微小固体颗粒的流体时，也不容易在阀腔内部形成淤积。阀芯两侧的密封座采用弹性软质材料，靠三段阀体锁紧时的轴向预紧力贴紧阀芯球面，关闭状态下可以实现零泄漏密封，适合水、轻质油品、压缩空气、弱腐蚀性化工介质的截断使用。阀体外部的加强筋沿着三个阀体的合模面周向布置，既提升了铸件的刚性，在管路受到侧向拉力的时候不会出现阀体变形，也给拆装螺栓留出了足够的扳手操作空间。

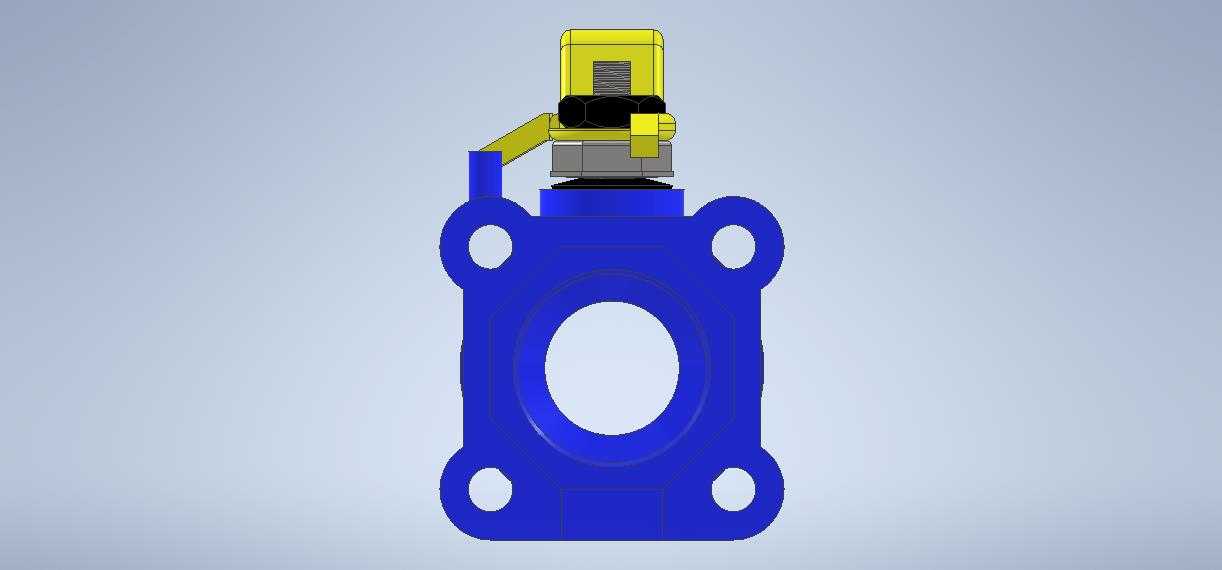

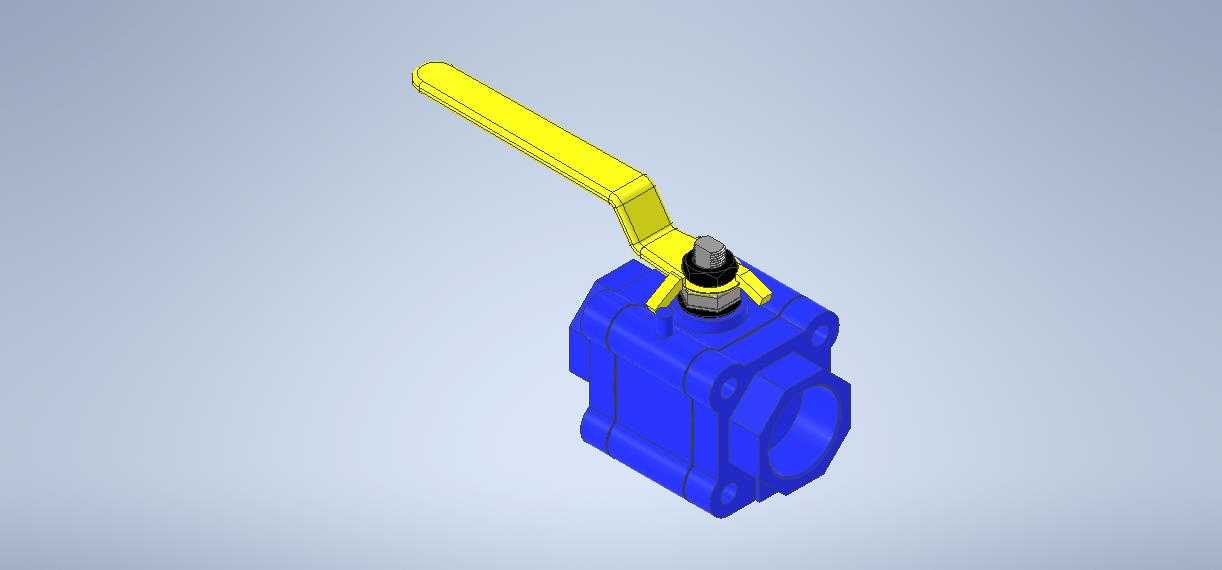

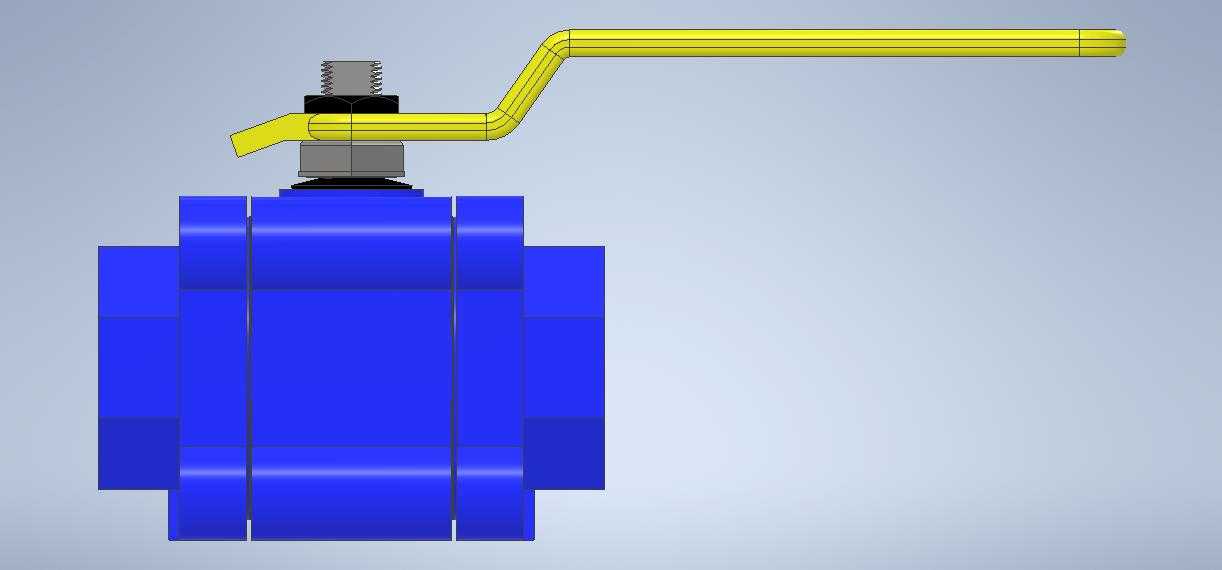

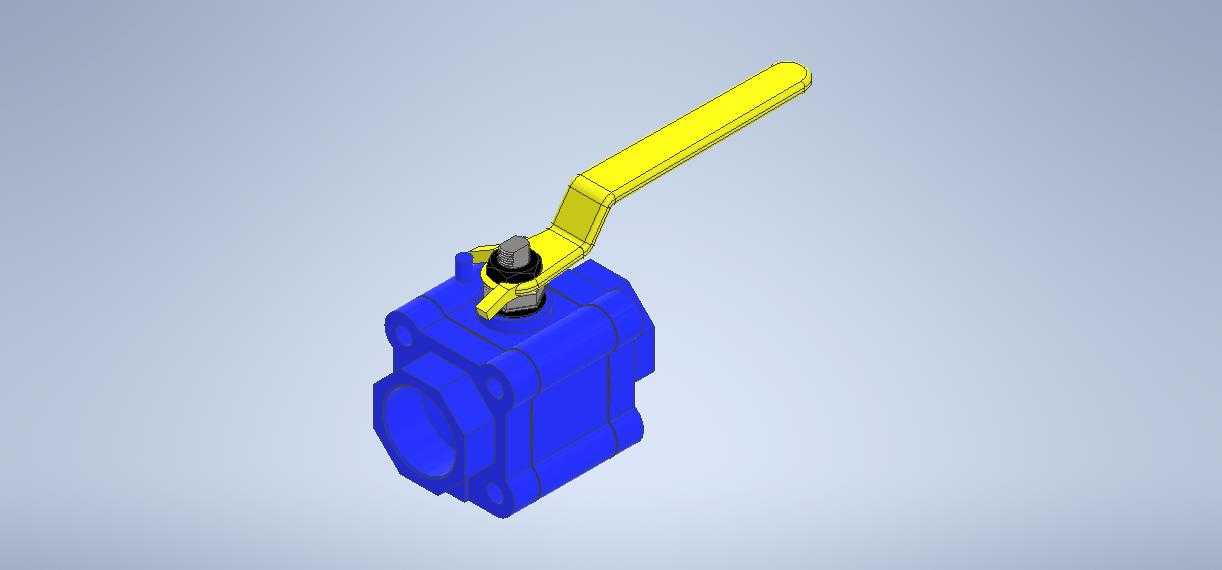

　　建模过程中把所有装配边界都做了完整还原：两端内螺纹的接口尺寸、阀体六角外形的对边宽度、手柄全开和全关两个位置的摆动扫掠空间、底部安装方向的最小离地间隙都做了参数化定义。在做整机设备管路布局的时候，可以直接调用这个模型导入装配体，提前核对手柄转动行程范围内有没有和相邻的管路、机架、护罩发生干涉，避免现场安装完才发现手柄被挡住、无法完成90度开关的问题。三段阀体的连接螺栓孔位置、密封垫片的厚度也都按照实际装配公差预留了间隙，工程图导出后可以直接指导铸件加工、密封件选型和现场装配作业，结构细节完全贴合工业现场三片式球阀的实际制造与使用逻辑。
