工业控制操作面板柜体结构设计

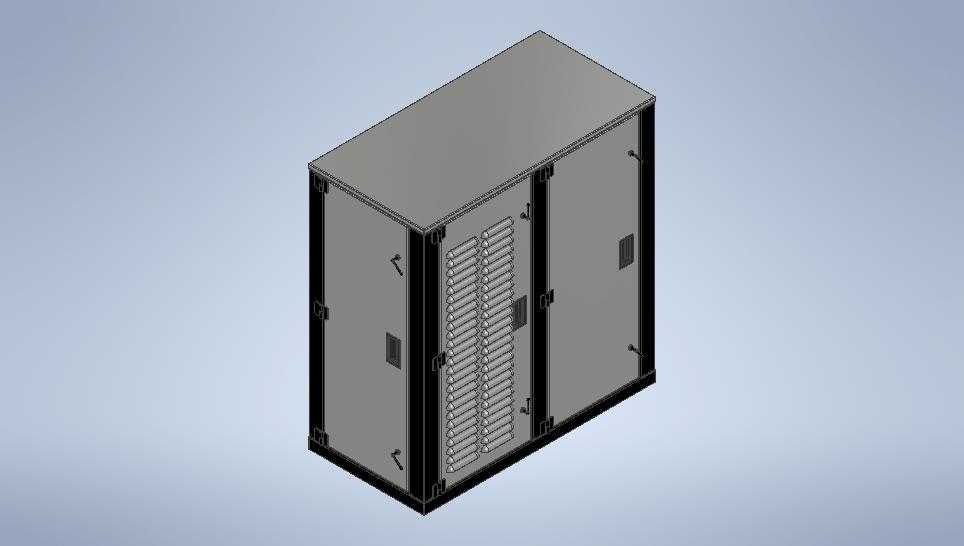

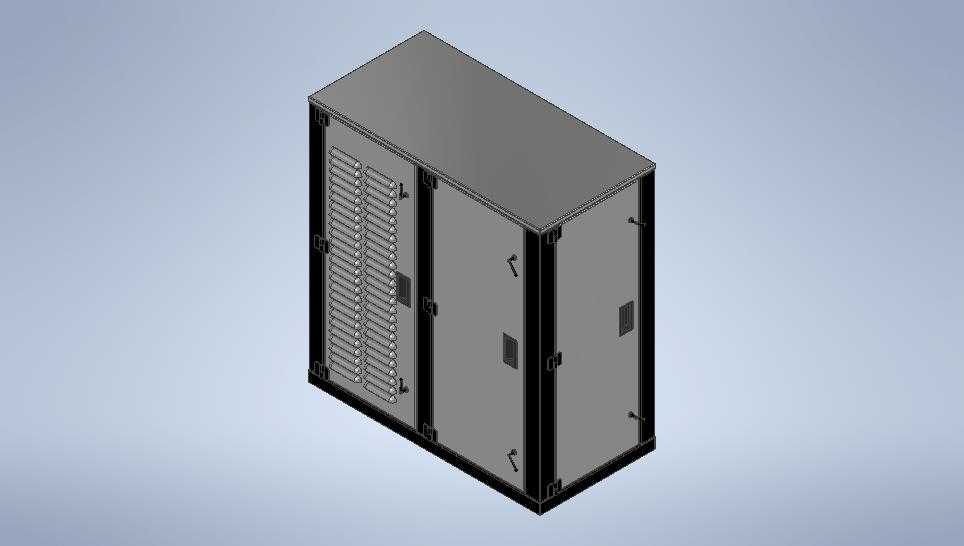

　　这款操作面板柜体主要面向车间产线集中控制、中小型设备集群电控集成场景设计，可作为独立操作站放置在产线侧方，也可嵌入成套设备的机架侧边作为本地操作单元，适配离散制造车间的设备操作、信号采集、指令下发的核心承载需求，能够容纳断路器、接触器、继电器、端子排等常规低压电控元件，同时预留了操作按钮、指示灯、人机界面的安装位，满足现场操作人员的本地操控需求。从结构设计逻辑来看，整体采用拼装式钣金框架结构，框架主体采用1.5mm厚冷轧钢板折弯成型，边角处通过内置角码与拉铆螺母连接，相比焊接框架具备更好的加工精度与装配可调性，运输过程中可实现平板包装降低物流成本，现场组装无需专用焊接设备，仅需常规内六角工具即可完成整体拼装。

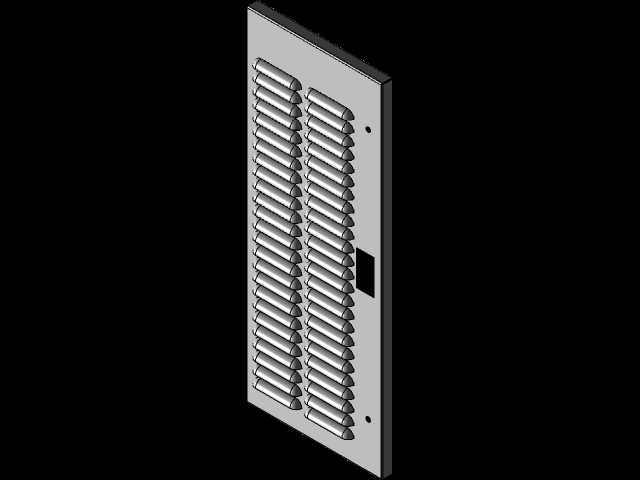

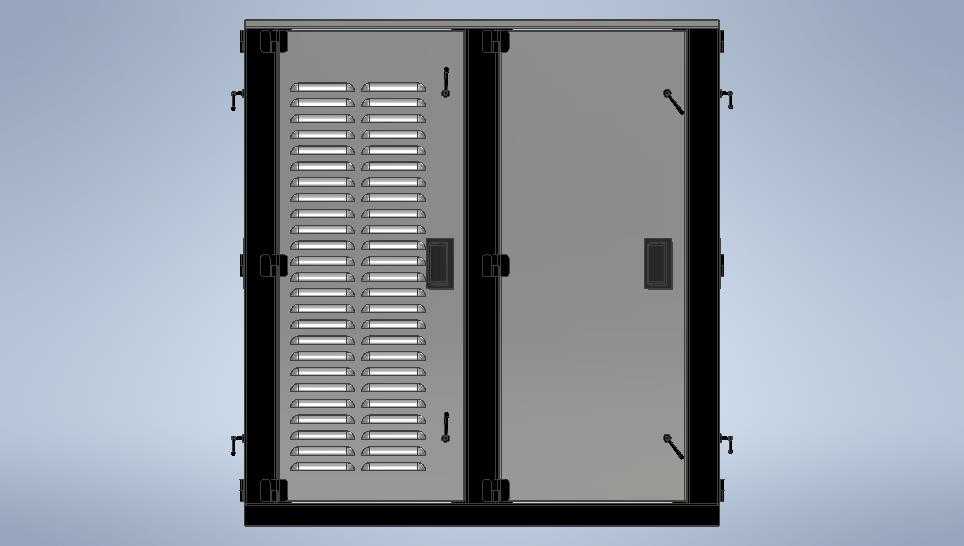

　　柜体前门采用双门不对称设计，左侧窄门区域预留了密集的元件安装孔位，可排布多组按钮、选择开关、状态指示灯，适配多回路设备的操作需求，每排元件孔位间距严格遵循低压电控设计规范，预留了足够的接线与元件散热空间，避免元件排布过密导致的接线困难、散热不畅问题；右侧宽门为实体门板，可根据后期需求开孔安装触控屏、数显表等大尺寸操作显示元件，门板内侧预留了线槽安装位，可将柜内引出的控制线规整排布至操作元件端，避免走线杂乱干扰后期维护。柜体的安装边界设计充分考虑了工业现场的使用需求，整体宽度控制在800mm，深度600mm，高度1200mm，底部预留了100mm高的安装底座空间，可直接通过膨胀螺栓固定在水泥地面，也可搭配脚轮实现移动工位的灵活转场；

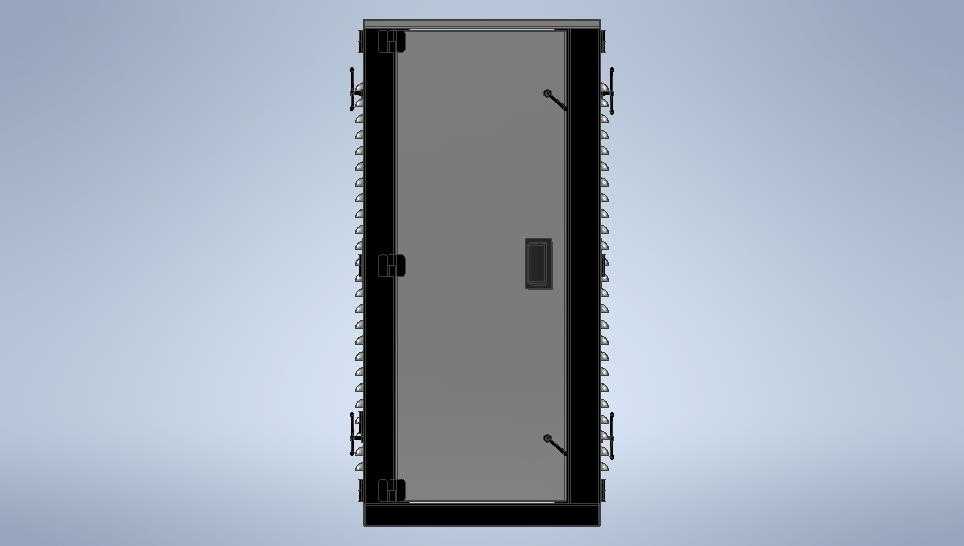

　　柜体侧面预留了上下两组电缆进线孔，孔径适配DN50的电缆防水接头，可分别实现强电动力电缆从底部进线、弱电信号电缆从侧上方进线的强弱电分离布线，减少信号干扰问题。柜体的防护等级设计满足IP54要求，门板与框架接触处粘贴连续发泡密封胶条，门锁采用三点式锁紧结构，关闭后可实现均匀压紧，避免车间内的粉尘、切削液飞溅进入柜内影响元件寿命；门板与框架之间采用可拆卸式铰链连接，铰链开启角度可达120度，维护时可完全打开门板接触柜内全部元件，无需额外拆卸其他结构件。柜内安装板采用2mm厚镀锌钢板，通过可调节的安装支架固定在框架后侧，安装板上下预留了50mm的调节余量，可根据元件的实际安装尺寸调整安装板前后位置，适配不同深度的元件安装需求；

　　安装板上预留了通用的模数化安装孔位，可直接卡装标准DIN导轨，无需额外打孔即可安装断路器、端子排等标准导轨元件，大幅缩短现场装配的工时。在细节设计上，柜体顶部预留了吊装孔，可通过吊环实现整体吊装转运，适合车间内的设备移位与安装作业；柜体后侧预留了接地螺柱，可直接连接车间接地网，确保柜体整体可靠接地，满足电气安全规范要求；门板内侧预留了图纸袋安装位，可放置柜体的电气原理图、接线图等技术资料，方便后期维护人员快速查阅。这款柜体的结构设计充分平衡了加工工艺性、装配便捷性与现场使用需求，没有冗余的装饰结构，所有结构特征都服务于电控元件安装、现场操作、后期维护的核心功能，钣金折弯的圆角半径统一设置为R2，既避免了锐边划伤操作人员，也符合常规钣金加工厂的加工能力，无需特殊刀具即可完成全部折弯工序，有效控制加工成本。
