手柄驱动对夹式蝶阀管路截流结构

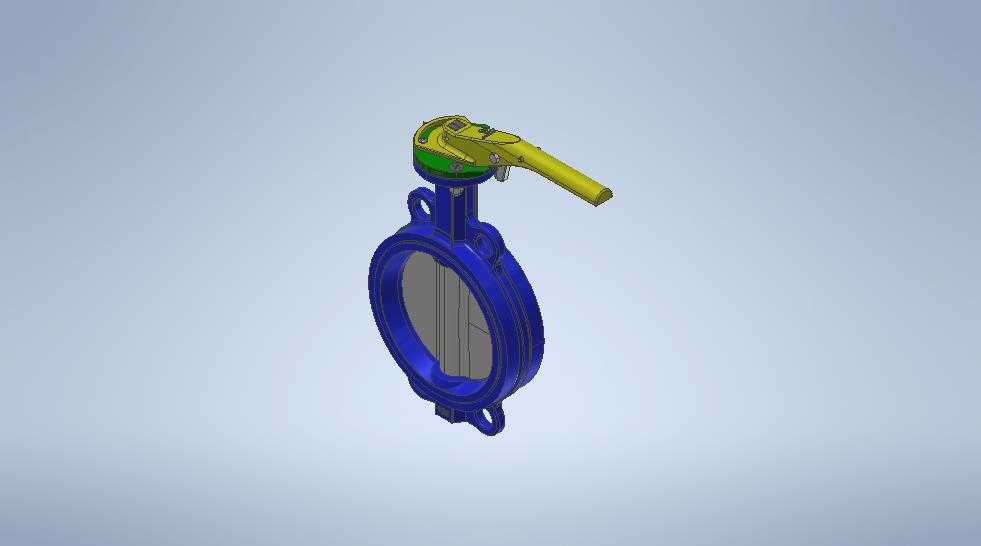

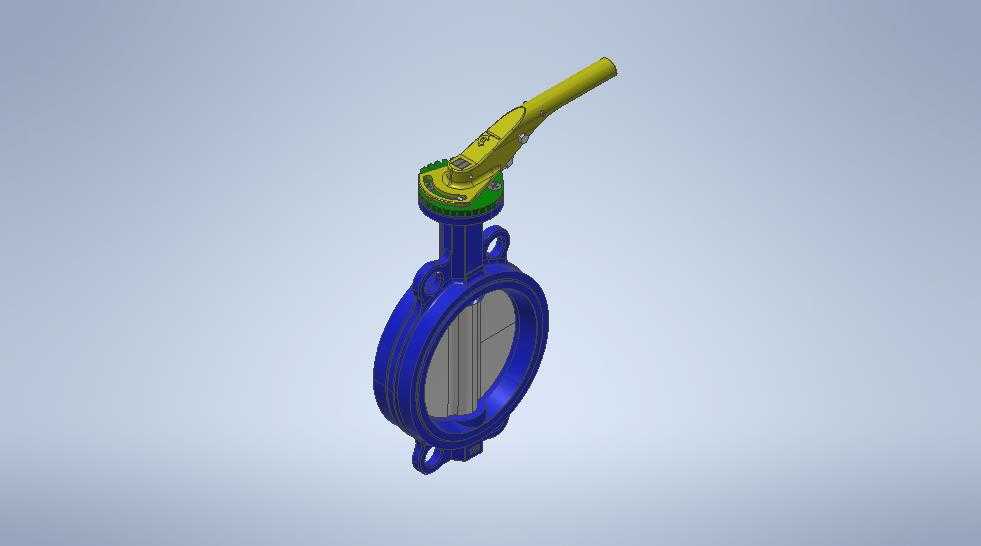

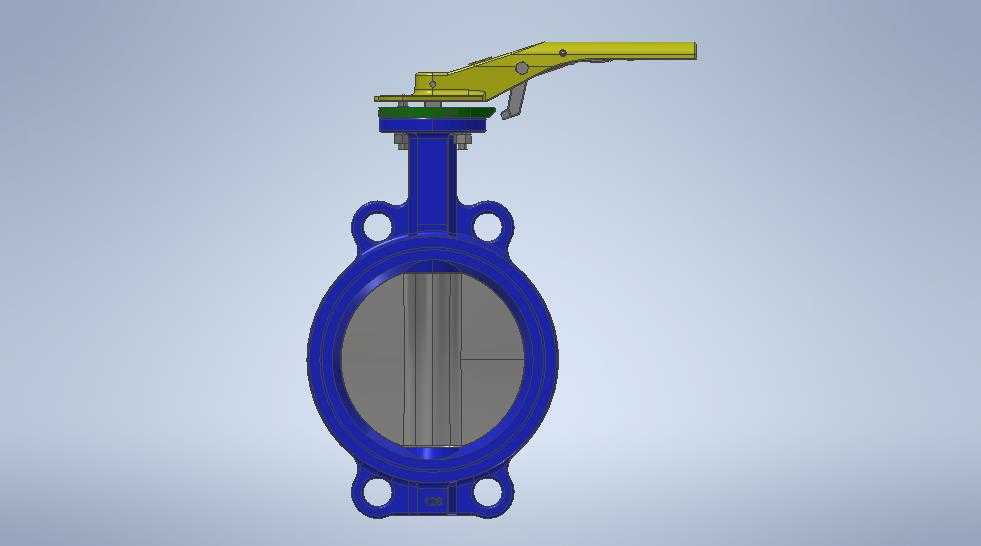

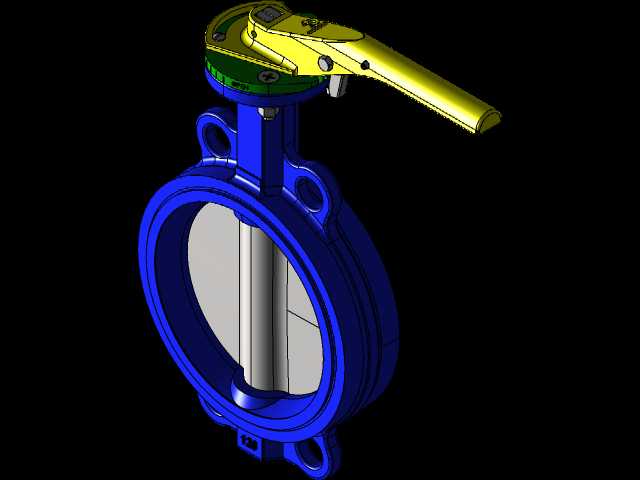

　　这套对夹式蝶阀结构主要面向低压给排水、暖通循环、普通工业流体输送以及小型设备配套管路中的通断与节流场景。阀体采用圆盘式薄型轮廓，整体没有冗长的法兰颈部，安装时夹在两侧管路法兰之间，依靠周向布置的安装孔完成对中与压紧，因此在空间受限的管段、泵房密集排布区域以及成套设备内部管路中比较常见。与闸阀、截止阀相比，这类蝶阀的轴向占用尺寸更小，启闭动作只需要阀板绕阀轴旋转约九十度，操作路径短，维护时也便于从管路中拆出检查密封面。

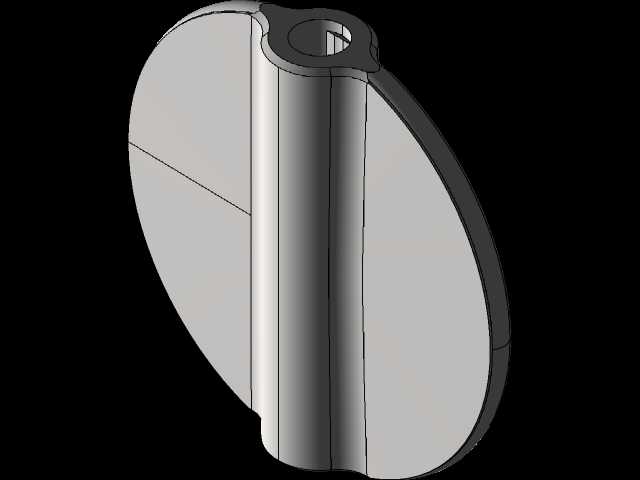

　　从功能上看，阀件的核心截流元件是中部圆形阀板。阀板位于阀体流道中心，通过上部阀轴与手柄机构连接。全开状态下，阀板大致平行于流体方向，流道阻力较低，介质可以沿阀体环形通道通过；关闭过程中，阀板随阀轴转动，边缘逐步压向阀体内部的弹性阀座，形成周向密封。手柄端部带有锁定结构，可在多个开度位置固定，既能够完成完全切断，也适合在现场进行粗略流量调节。对于冷却水、压缩空气、净水、弱腐蚀性介质等工况，这种结构具有动作直观、响应快、启闭力矩相对稳定的特点。

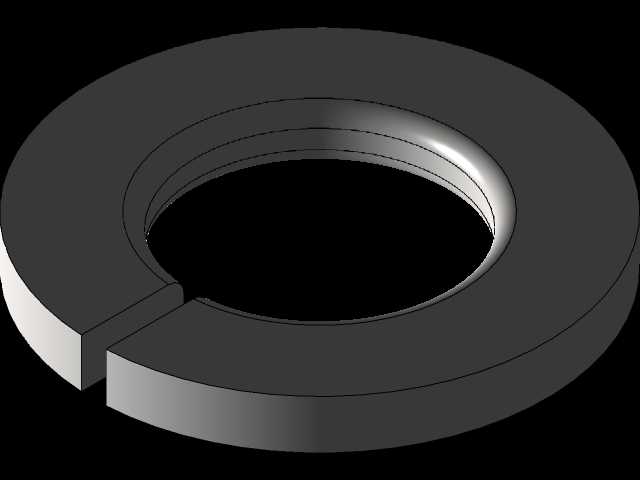

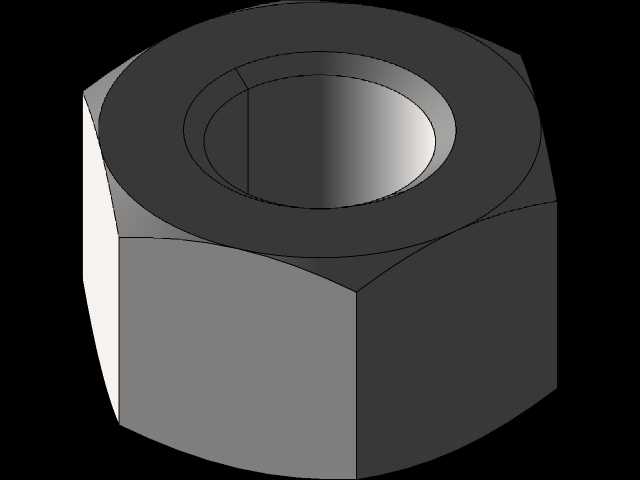

　　建模时需要重点处理阀体、阀座、阀板、阀轴、手柄、压盖以及连接件之间的装配关系。阀体外侧的四个耳孔用于穿装螺栓，孔位中心距、孔径和法兰适配规格直接决定现场安装边界；阀体中部环形密封槽与阀座的配合尺寸，则影响阀板旋转间隙和关闭密封效果。阀板不能简单按实心圆板处理，其轮廓需要与阀座内圆保持合理干涉量，同时在全开、全关以及中间开度下避免与阀体内壁发生擦碰。阀轴穿过阀体上部轴孔，轴端与阀板通过扁位、销接或类似防转结构传递扭矩，上部再通过压盖、衬套或密封件限制径向窜动，并降低外部杂质进入轴孔的风险。

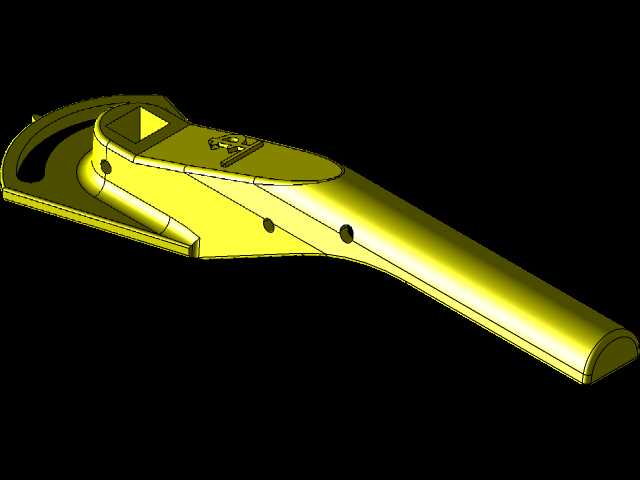

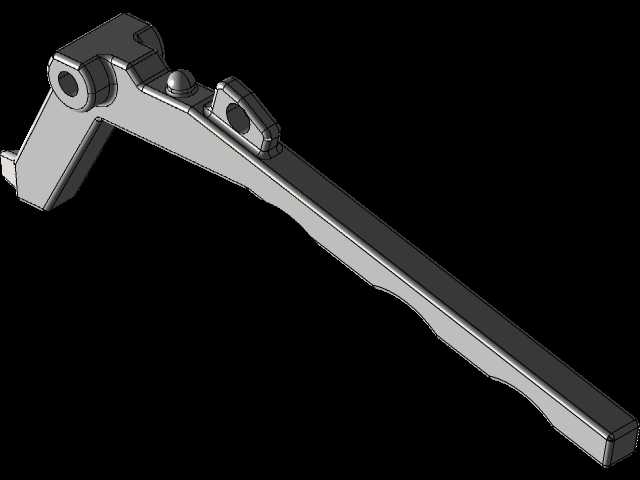

　　手柄机构的设计体现了手动蝶阀常见的工程思路。杠杆式手柄放大了操作人员的输入力矩，手柄下方的卡位板与定位销配合，可将阀板锁定在设定角度。扳动手柄时，扭矩经阀轴传递至阀板，阀板从平行流道位置旋转至横向截流位置；定位齿槽不宜过密，否则现场调节档位虽多，但卡位强度和耐磨性会下降；齿槽过少又会降低节流角度的可选择性。手柄长度需要兼顾操作力和周边安全距离，过长会增加管廊操作时的干涉风险，过短则在密封压紧阶段手感偏硬。

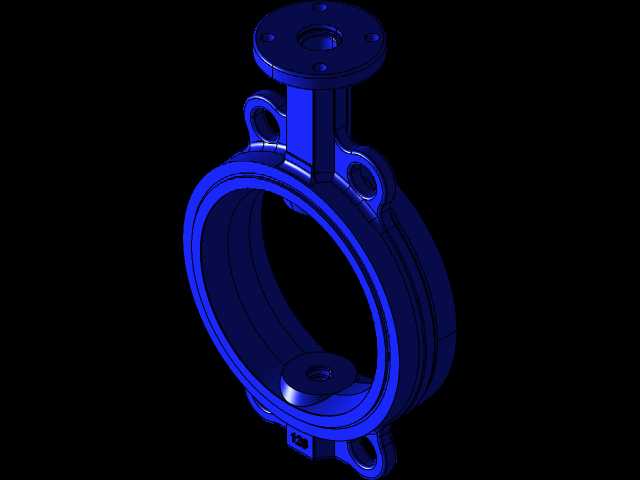

　　外形尺寸方面，薄型阀体的最大外轮廓由公称通径和法兰适配范围决定。模型中阀体两侧圆弧耳板向外伸出，安装孔围绕流道中心对称布置，装配时应保证两侧法兰端面与阀体密封面平行，螺栓按对角顺序逐步压紧，避免阀体受偏载导致阀板卡滞。阀板顶部与阀轴连接区域位于流道上方，全开时阀板虽处于流道内部，但仍会占据一定截面，因此泵入口、流量计直管段或对流态要求严格的位置，需要在选型时核算压力损失和流场扰动。

　　结构细节上，阀座通常承担密封与补偿微量磨损的作用。阀板关闭时，密封压力沿圆周分布，若轴孔同轴度偏差较大，容易出现某一侧过紧、另一侧渗漏的情况。三维设计阶段应通过旋转装配检查阀板在九十度行程中的最小间隙，尤其关注阀板边缘、阀座内圆、阀体加强肋以及轴端连接部位。阀体背部和耳部的加强结构不能只按外观加厚，应围绕螺栓压紧力、管道拉力和阀座支撑刚度布置，使薄型阀体在夹持状态下保持流道圆度。

　　在实际选型应用中，该类阀件更适合频繁启闭但调节精度要求不高的场合。手柄位置能够直观反馈阀板开度，现场人员无需额外仪表即可判断阀门大致状态；但用于精密流量控制时，阀板在小开度区域的流阻变化较快，气蚀、冲刷和噪声可能增强，因此不宜长期在接近关闭的极小开度下工作。对于三维建模和设备布置人员，除了还原外观，还应把法兰夹持空间、手柄扳动范围、阀轴拆装高度以及螺栓操作空间纳入整机布局，避免管路模型中阀门本体可以放入、现场却无法操作或维护的问题。整体结构简洁，零件数量少，运动关系明确，适合作为手动蝶阀原理展示、管路设备布置和通用阀门结构设计参考。
