法兰连接直通式截止阀三维结构

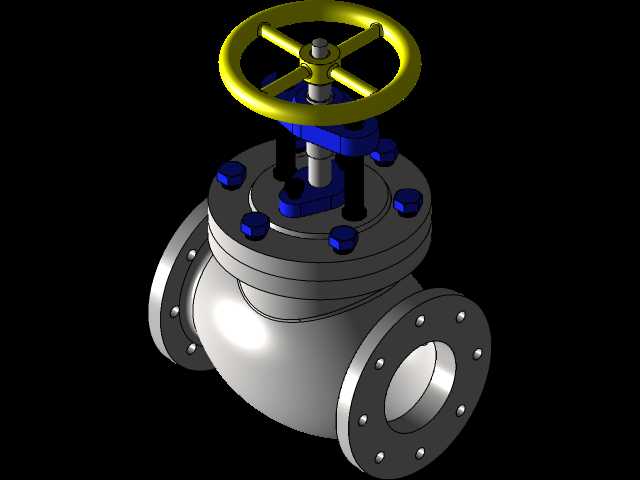

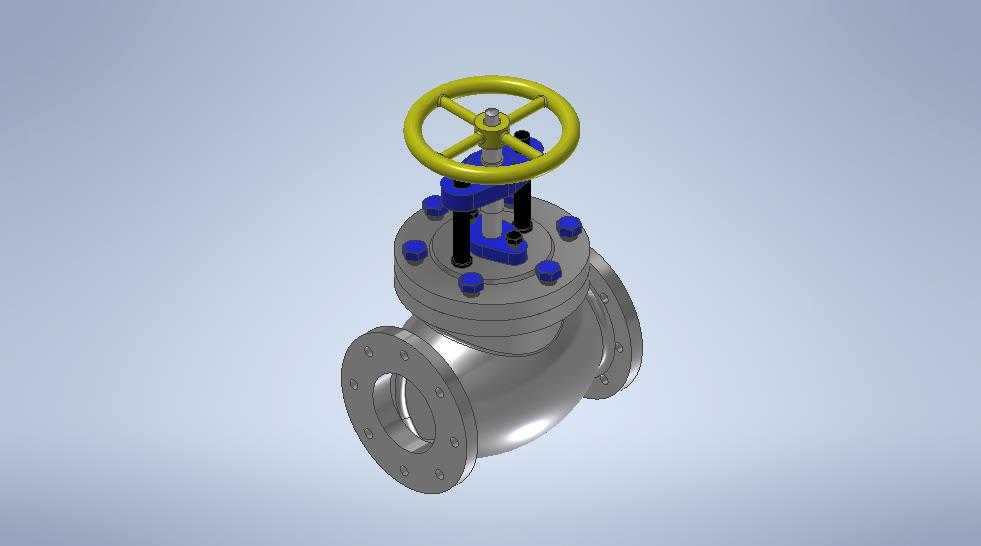

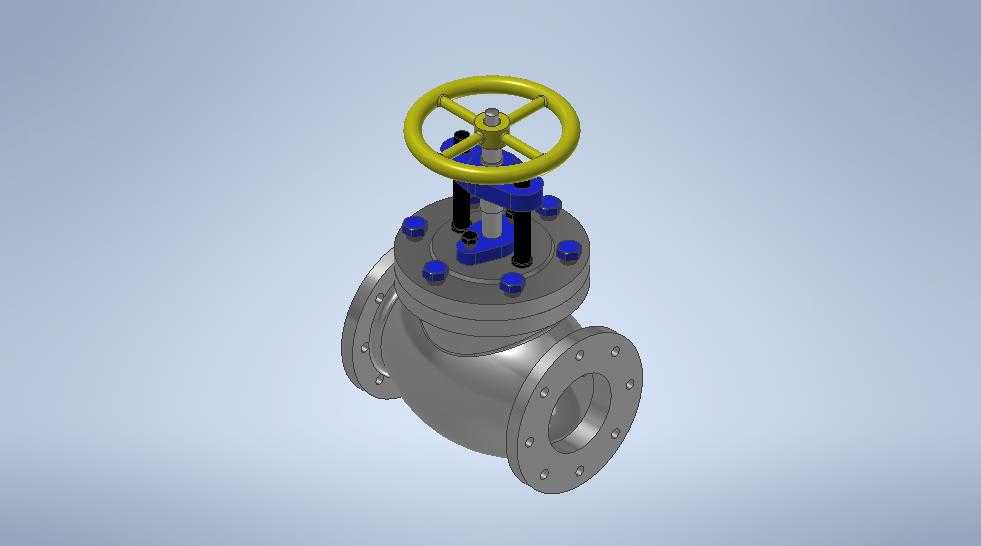

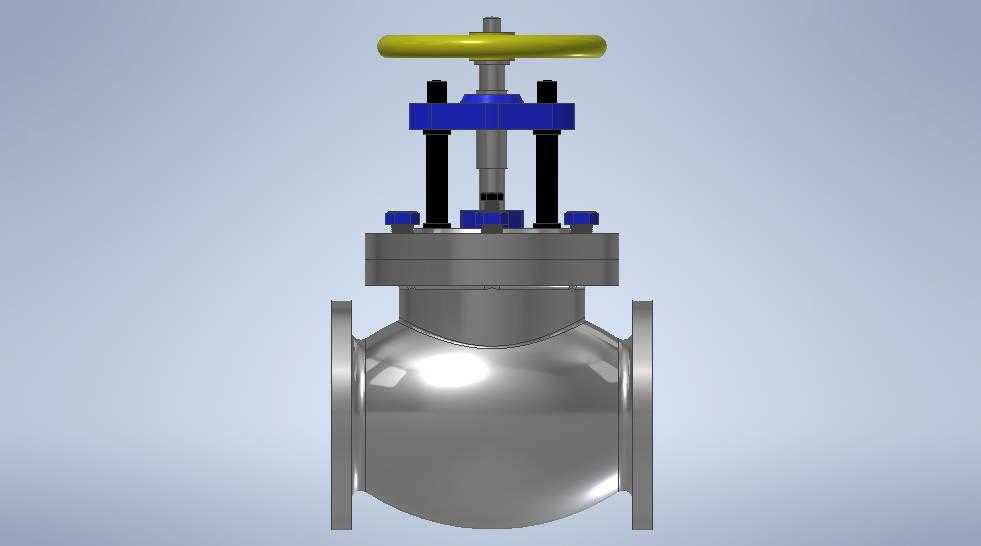

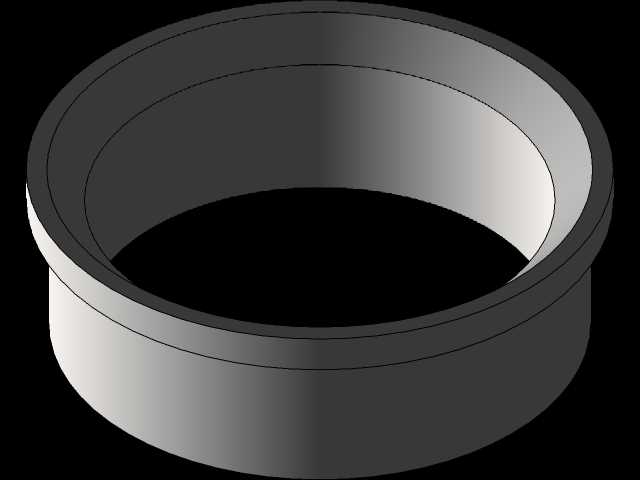

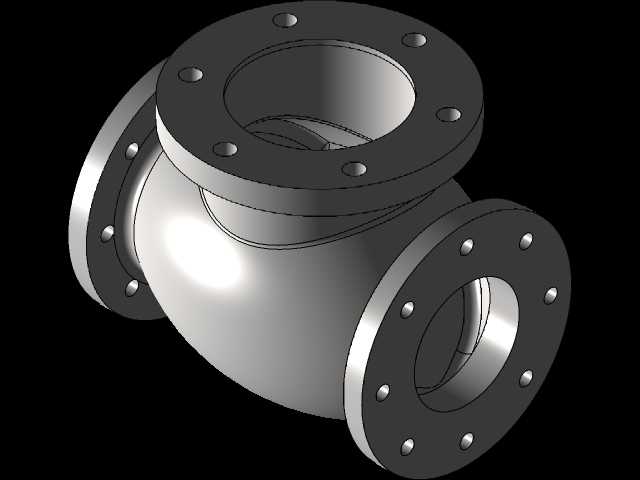

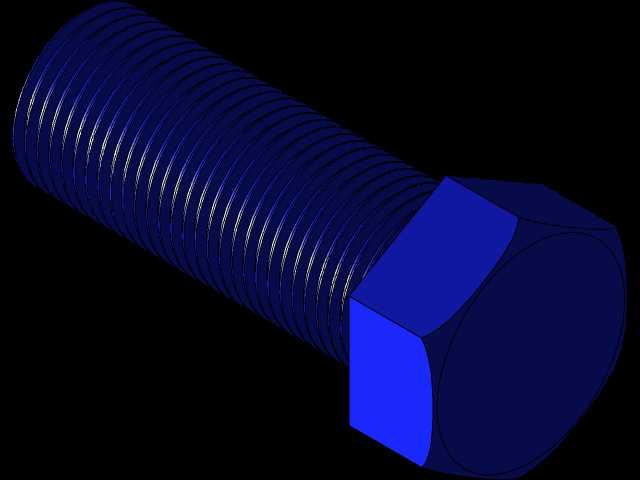

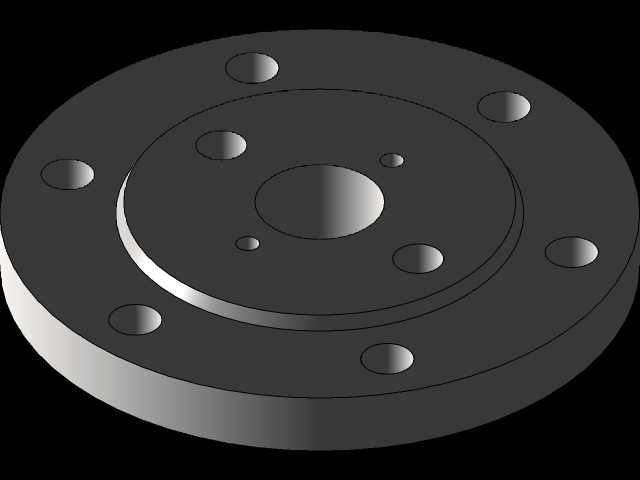

　　该模型呈现的是一台典型法兰连接直通式截止阀，阀体采用铸钢件常见的流线型腔体造型，进出口两端均设置带均布螺栓孔的圆形法兰盘，可直接与同公称通径、同压力等级的工艺管道法兰配对安装。建模过程中完整还原了阀门从外部操作件到内部启闭件的全部装配关系：顶部黄色手轮通过阀杆螺母与阀杆形成螺纹传动副，转动手轮时阀杆沿轴向升降，带动阀瓣沿阀座密封面做直线启闭运动；中法兰部位采用多组六角螺栓将阀盖压紧在阀体上，阀盖与阀体之间预留垫片密封位置，阀杆穿出阀盖处设置填料函结构，用于填充盘根类密封填料并通过填料压盖压紧，防止介质沿阀杆外漏。

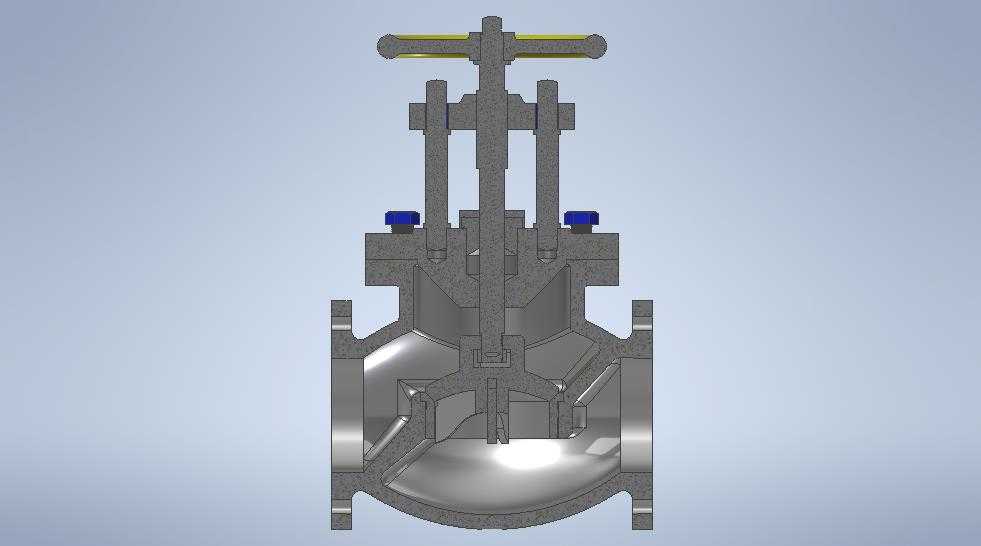

　　从现场使用角度看，这类截止阀广泛布置在石油化工、热力管网、给排水、蒸汽系统以及各类工业装置的工艺管线上，主要承担截断或接通管路介质的功能，也可在一定范围内辅助调节流量。与闸阀相比，截止阀启闭过程中阀瓣行程短，密封面间相对摩擦小，密封性能可靠，适合频繁操作的工况；但由于介质在阀腔内呈近似折线流动，流阻相对较高，选型时需要结合管路压力损失要求综合判断。模型中阀体进出口保持同轴直通布局，介质从一侧法兰进入后绕过阀瓣下方通道，从另一侧法兰流出，阀瓣关闭时垂直压向阀座密封面，依靠密封面比压实现截断。

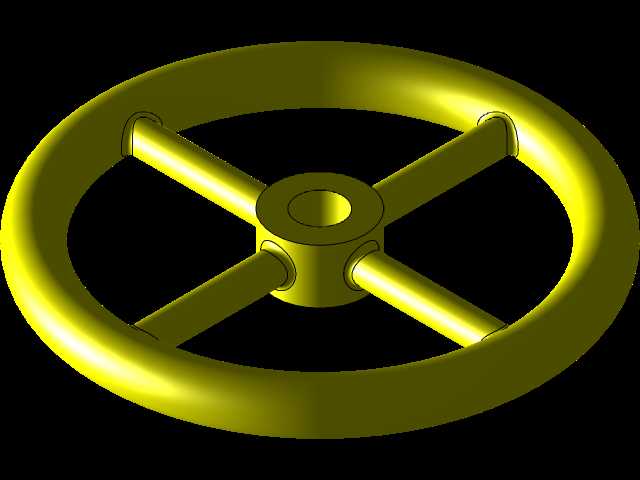

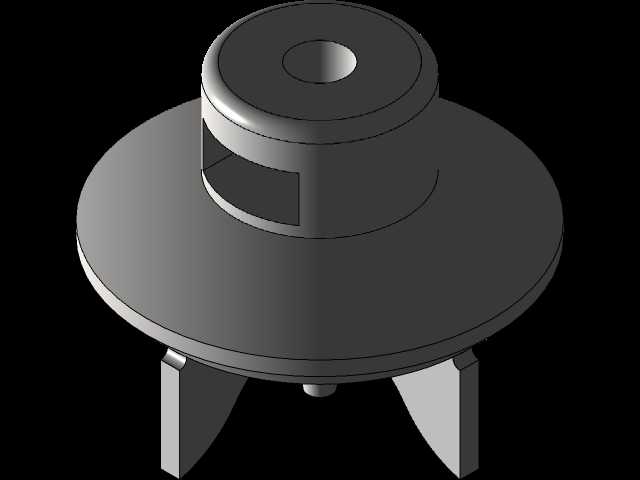

　　结构设计上，手轮采用轮缘加辐条的铸造形式，外径尺寸需满足手动操作力矩要求，轮缘截面形状兼顾握持强度与减重需求；阀杆采用梯形螺纹传动，螺纹段位于阀盖上方，不与介质直接接触，可降低腐蚀与磨损风险；阀瓣与阀杆端部采用活动连接结构，使阀瓣在闭合时能够自适应贴合阀座密封面，补偿少量加工与装配偏差。中法兰螺栓沿圆周均匀分布，数量与规格随公称压力升高而增加，建模时螺栓孔中心圆直径、法兰外径、法兰厚度以及密封面形式均需符合相应管道法兰标准，保证现场安装时螺栓孔能够跨中对齐。

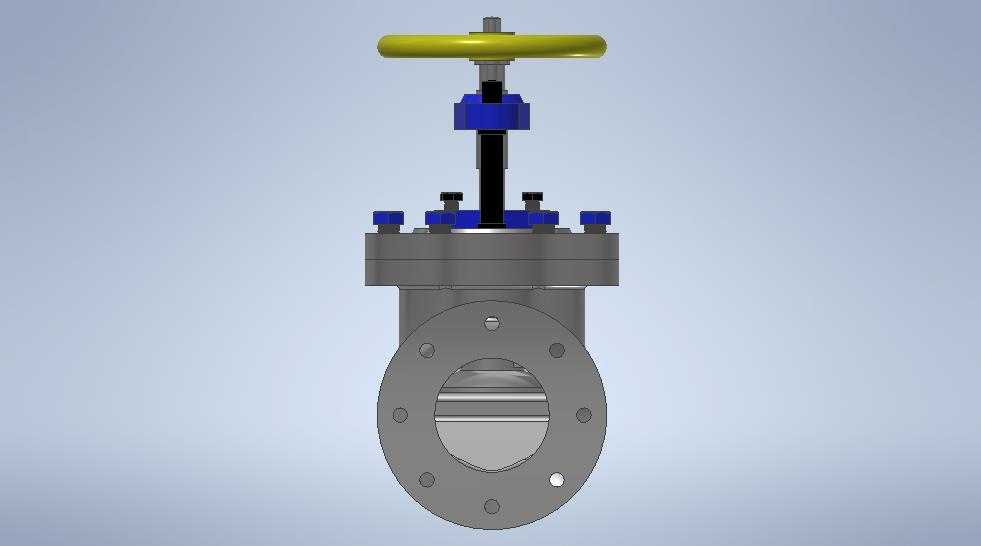

　　安装边界方面，阀门整体长度由两端法兰密封面间距决定，该尺寸是管线布置时确定阀门占位的核心参数；顶部手轮最高点到阀体通道中心线的高度决定了操作空间需求，手轮外缘与管道、支架或相邻设备之间应留出足够的扳手与徒手操作间隙；两侧法兰外圆及螺栓孔分布范围决定了配对法兰、垫片和螺栓的安装空间，阀侧需要预留穿螺栓和紧固扳手的操作位置。立式安装时通常推荐阀杆垂直向上、手轮位于阀体顶部，这样有利于填料函密封和阀杆导向，也便于运行人员观察启闭位置。

　　三维建模时，阀体部分应重点处理内腔流道与外壁加强过渡，避免在腔体拐角、法兰颈部和中法兰凸台处出现应力集中；阀盖、填料压盖、支架等零件需要保证同轴度，使阀杆升降顺畅；手轮、阀杆螺母、阀瓣、阀座和紧固件之间的装配间隙应符合实际机构运动关系，旋转手轮时能够直观体现阀杆轴向移动。该模型可用于阀门结构原理演示、管路设备布置、检修拆装培训以及非标阀门设计参考，帮助工程人员理解法兰截止阀从外部连接到内部密封的完整构成。
