对夹式软密封蝶阀结构三维设计

　　这款蝶阀的结构设计完全围绕中低压流体管路的截断与调节需求展开，在市政给排水、暖通循环水、化工低压腐蚀性介质输送、环保水处理等场景中，这类对夹式软密封蝶阀是管路系统里用量极大的通断控制部件，相比同口径的闸阀、截止阀，它的结构长度更短，安装占用空间更小，启闭扭矩更低，非常适合在排布紧凑的管廊、设备配套管路中使用。

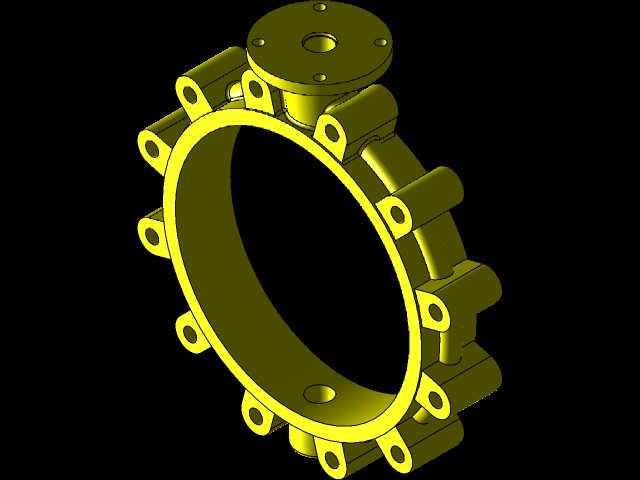

　　从结构设计逻辑来看，整个阀体采用对夹式安装结构，外圈均匀布置的螺栓孔完全匹配对应压力等级的管路法兰孔距，安装时不需要额外的配对法兰附件，直接将阀体夹在两片管路法兰之间，穿入螺栓紧固即可完成安装，这种设计大幅降低了阀体本身的材料用量，同时也减少了安装环节的零件数量，现场施工效率更高。阀板采用流线型圆盘结构，密封面整圈包覆软质密封材料，和阀体内圈的密封座形成过盈配合，当阀板旋转至全关位置时，软密封材料会产生微量弹性变形，填充密封副之间的微小间隙，能够实现零泄漏的截断效果，适合输送水、弱酸弱碱等无硬质颗粒的介质。

　　设计过程中首先确定的是公称通径对应的安装边界尺寸，阀体的外圆轮廓、螺栓孔的分布圆直径、每个螺栓孔的孔径都严格遵循对应公称压力的法兰连接标准，确保和现场现有管路法兰的互换性，不会出现安装孔错位、密封面压合范围不足的问题。阀体上下两端的阀杆支撑部位做了加厚处理，因为阀杆在启闭过程中要承受介质压力作用在阀板上的推力，同时还要传递操作扭矩，支撑部位的壁厚需要满足强度要求，避免长期使用后出现阀杆卡涩、阀体变形的问题。顶部的阀杆连接端采用方头结构，既可以配套手动手柄操作，也可以直接加装气动、电动执行器，不需要额外加工连接接口，适配不同自动化程度的管路系统需求。

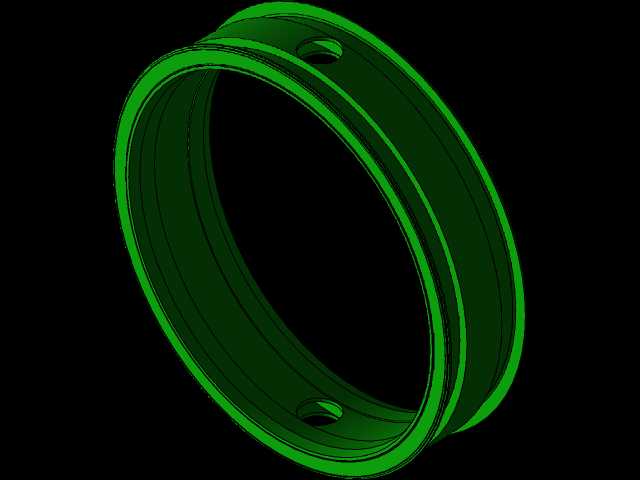

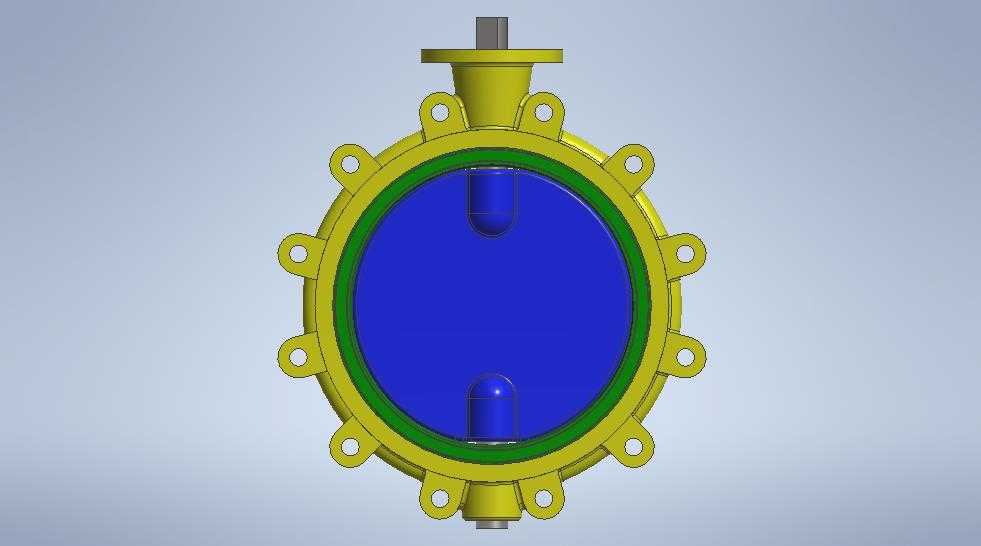

　　阀板的转轴中心做了偏心设计？不对，这款是中线蝶阀结构，阀杆中心正好穿过阀板的密封面中心，这种结构的好处是启闭过程中阀板的密封面和阀座密封面之间的摩擦行程更短，软密封材料的磨损量更小，阀门的使用寿命更长，而且加工难度更低，不需要加工复杂的偏心密封曲面，制造成本更可控。阀体内圈的密封槽采用燕尾槽结构，软密封圈嵌入槽内后不会因为介质压力的冲刷或者启闭摩擦出现脱落、移位的问题，密封可靠性更高。

　　在建模过程中，所有配合部位的公差都按照机械设计手册的推荐值选取，阀杆和阀体轴孔之间采用间隙配合，保证转动灵活，同时预留了填料密封的安装空间，避免介质从阀杆部位出现外漏。阀板和阀杆的连接部位采用扁方加销钉的固定方式，能够传递足够的启闭扭矩，不会出现阀板和阀杆相对转动的情况，保证阀门开关位置的准确性。整个阀门的结构长度，也就是两端密封面之间的距离，严格遵循对夹蝶阀的结构长度标准，确保安装时两片法兰之间的距离刚好能够容纳阀体，不会出现法兰紧固后阀体被压变形或者密封面压合不紧的问题。

　　从实际使用的角度来看，这种软密封中线蝶阀的适用介质温度范围受密封材料限制，一般在-10℃到120℃之间，不适合输送高温介质或者含有大量硬质固体颗粒的介质，否则会快速划伤软密封面导致泄漏。在管路布置时，阀门安装位置需要预留足够的操作空间，如果是手动操作的话，手柄的旋转半径范围内不能有其他管路或者设备遮挡，如果是加装执行器的话，顶部需要预留执行器的安装和维护空间。另外在安装时要注意阀板的方向，虽然中线蝶阀一般允许双向承压，但如果是介质含少量杂质的场景，建议让介质流向从阀板密封面的正面流入，减少杂质卡在密封副之间的概率。

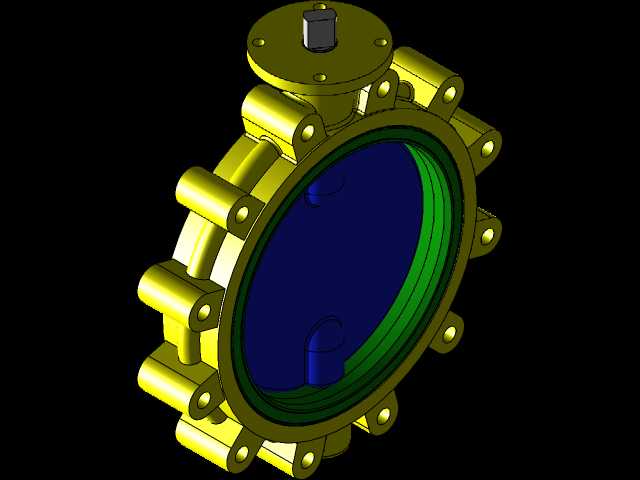

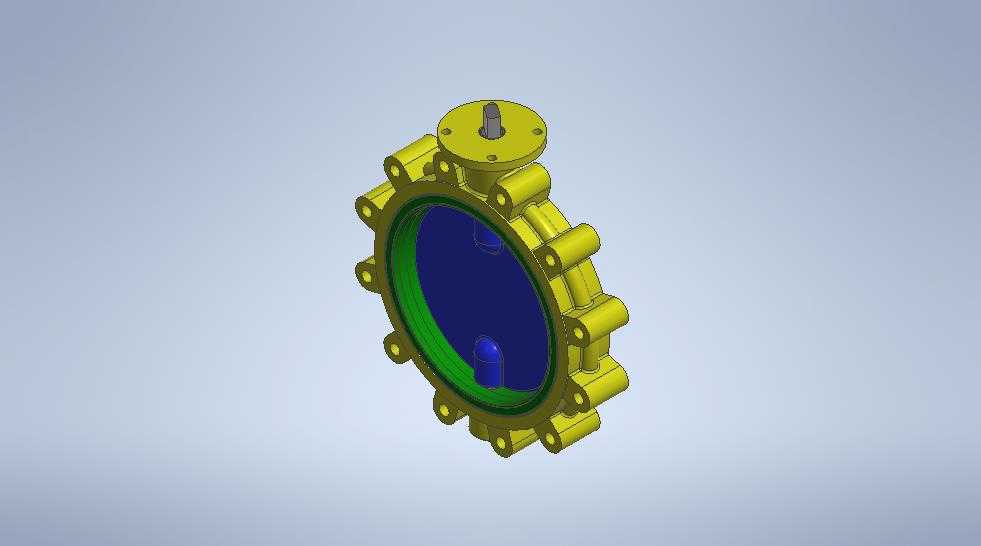

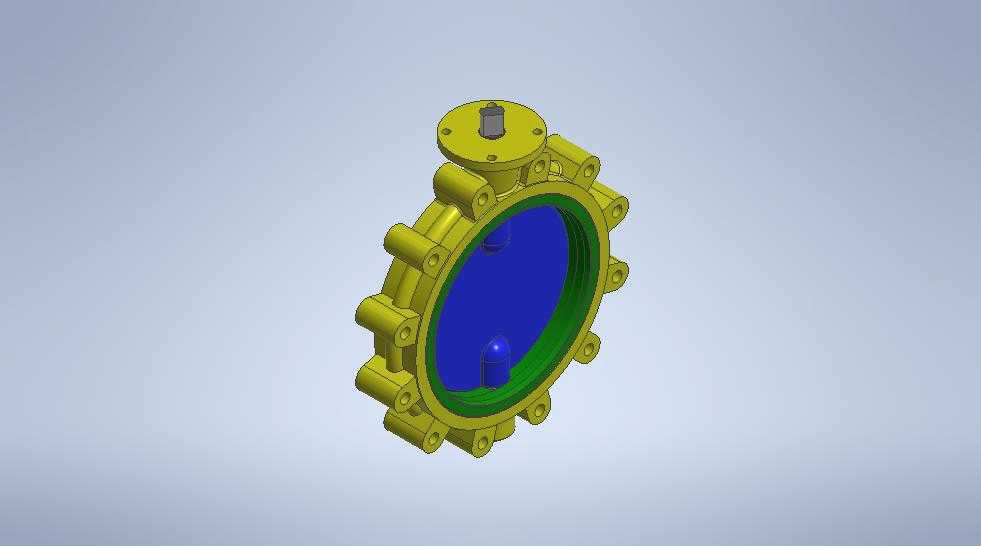

　　整个三维模型的结构完整还原了实际产品的所有装配关系，从阀体、阀板、阀杆、密封座到顶部的连接端都做了等比例建模，没有省略关键的结构细节，不管是用于管路系统的三维布局设计，还是用于阀门产品的结构改进参考，都能够直接调用，不需要再额外补充结构细节。建模时所有的倒角、圆角都按照实际加工工艺做了处理，比如阀体的铸造圆角、螺栓孔的倒角、阀板边缘的过渡圆角，这些细节不仅是为了外观还原，更是实际生产中必须的工艺结构，比如铸造圆角可以避免铸件出现应力集中，螺栓孔倒角可以让螺栓穿入更顺畅，阀板边缘的圆角可以避免启闭时切伤软密封座。
