气动半凸耳对夹式蝶阀三维结构

　　该结构对应工业管路中常见的半凸耳对夹式蝶阀，上部配置气动执行机构，适用于给排水、暖通循环、化工流体输送、水处理及一般工业管网中的截断与调节工况。蝶阀的核心作用是通过阀板绕阀杆轴线旋转，改变流通截面，从而控制介质通断或流量。相比闸阀、截止阀，蝶阀结构紧凑、轴向长度短、启闭转角小，在安装空间受限的管段中具有明显优势；半凸耳形式则兼顾对夹安装的紧凑性与法兰连接的定位便利性，阀体周向布置带孔耳座，可穿过螺栓与两侧管道法兰配合，适合需要稳定支承、单侧拆卸或预留螺纹连接条件的场合。

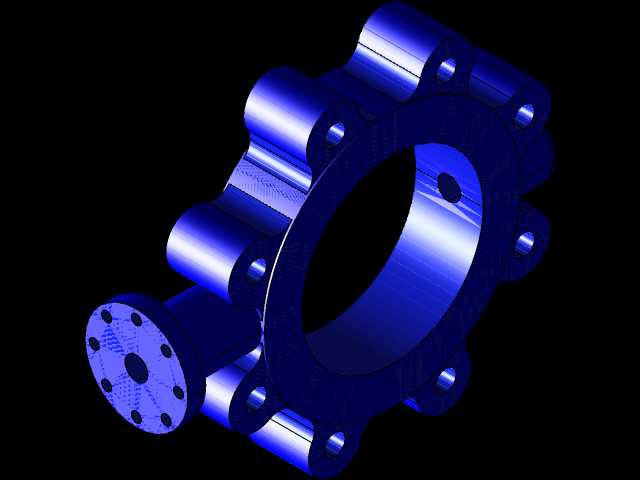

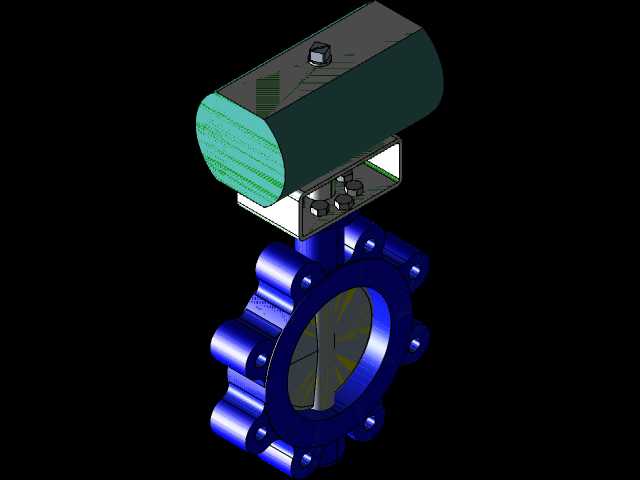

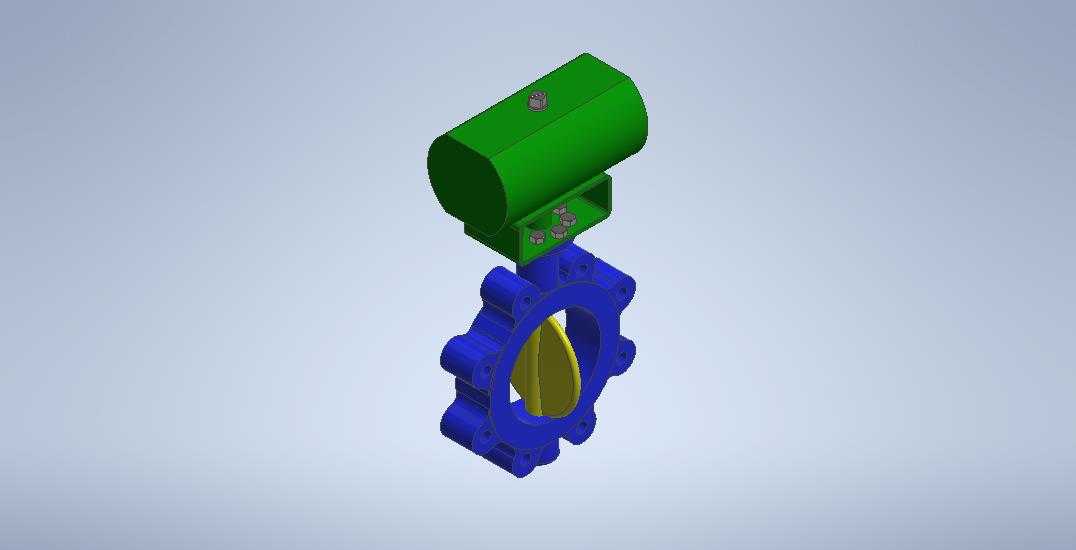

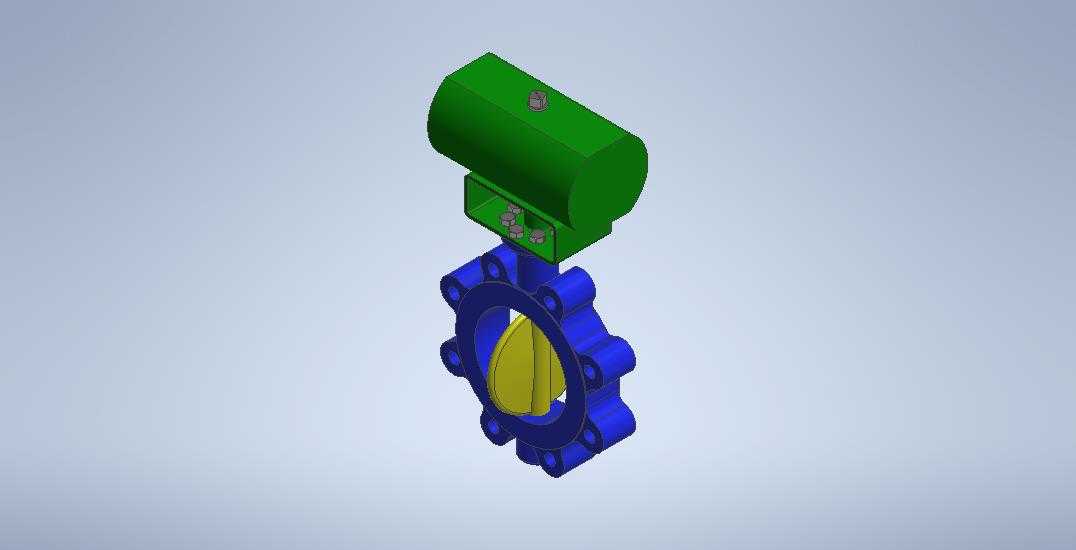

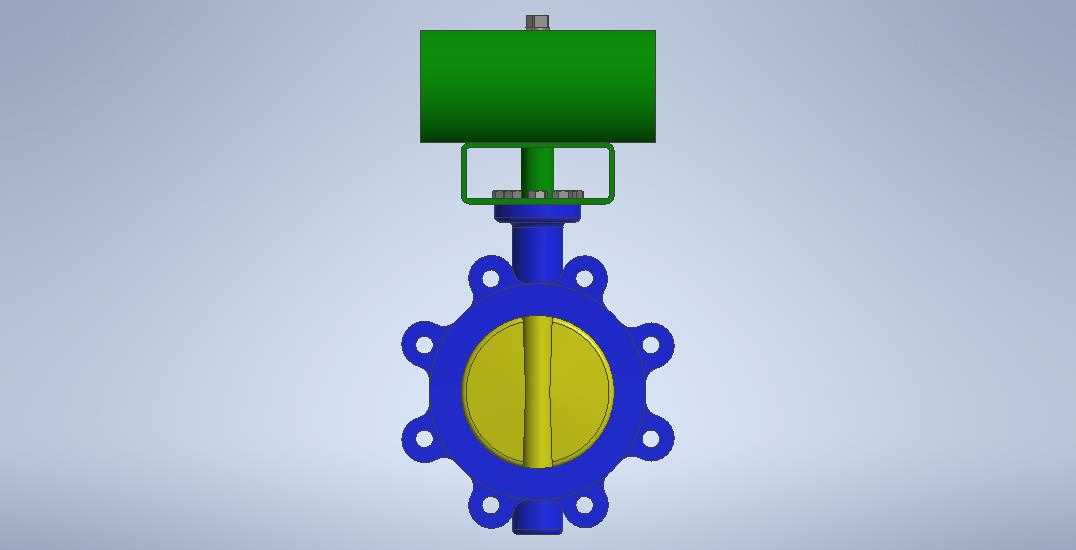

　　从三维结构看，蓝色部分为阀体及半凸耳连接区域，黄色圆形件为阀板，绿色部分为气动执行器，中间支架和阀杆组件将执行器扭矩传递至阀板。阀体采用圆盘式流道外形，外周耳座沿圆周分布，孔位需要与配对法兰的螺栓圆、孔径和压力等级保持一致。建模时应重点控制阀体密封面、阀板外圆、阀杆同轴度以及耳座孔位之间的关系。阀板处于关闭位置时，其外缘与阀座密封区域贴合；旋转至开启位置后，介质沿阀板两侧通过，流阻较低，但大开度下阀板仍位于流道中心，因此在高磨损、高黏度或含颗粒介质工况中，需要关注阀板冲蚀和阀座磨损。

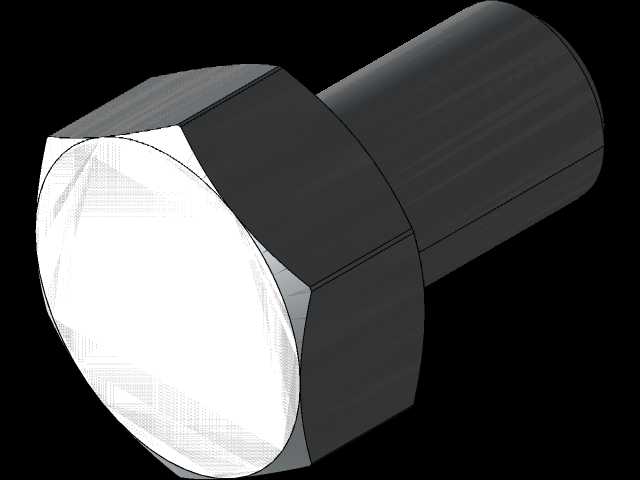

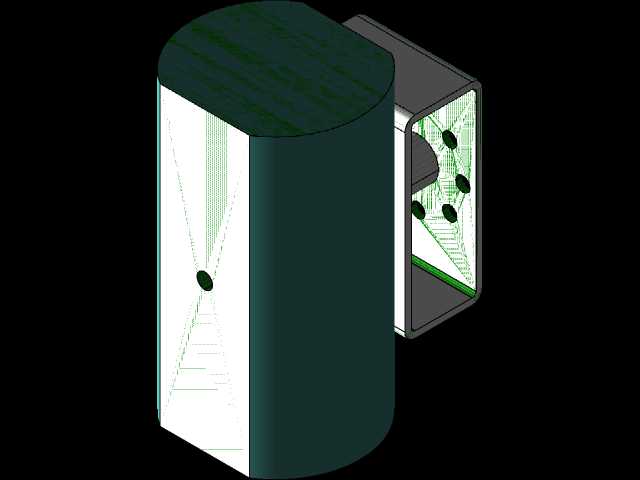

　　气动执行器通过支架安装在阀体上方，支架高度既要容纳阀杆填料、压盖和连接部位，又要保证执行器输出轴与阀杆对中。执行器下端的接口、支架螺孔分布、阀杆方头或平键连接段，是动力传递的关键边界。若同轴度偏差过大，启闭过程中会产生附加弯矩，造成阀杆磨损、填料泄漏或执行器负载异常。设计支架时不宜只按外观拉伸成型，应结合气动头重量、气源压力产生的输出扭矩、阀杆倾覆力矩以及管道振动条件校核连接板厚度和筋板高度。

　　安装边界方面，这类蝶阀通常夹装在两片管道法兰之间，阀体厚度决定管道预留长度；半凸耳孔位决定法兰螺栓规格和穿装方式。选型与建模时需要明确公称通径、公称压力、法兰标准、密封面形式、螺栓孔数量及孔距。耳座外圆不能与相邻法兰外缘、管道支吊架或保温层发生干涉，阀杆上方还需预留气动执行器的安装和维护空间。若现场采用水平管道立式安装，执行器位于阀顶，应检查操作气源接口、限位开关、电磁阀或定位器附件是否有足够装拆空间；若阀杆处于水平方向，则要考虑执行器自重对支架和阀杆的偏载影响。

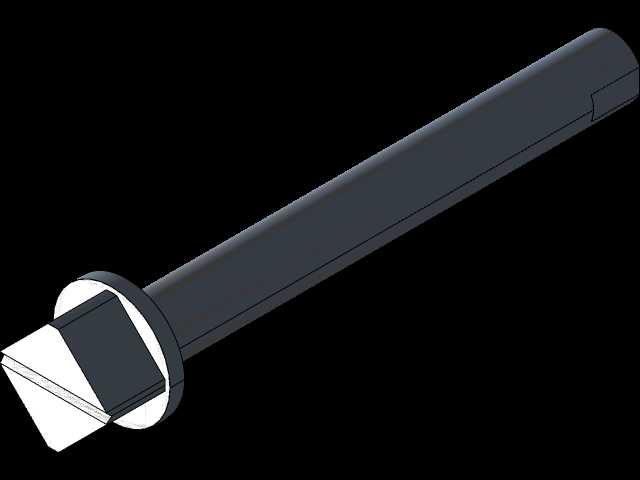

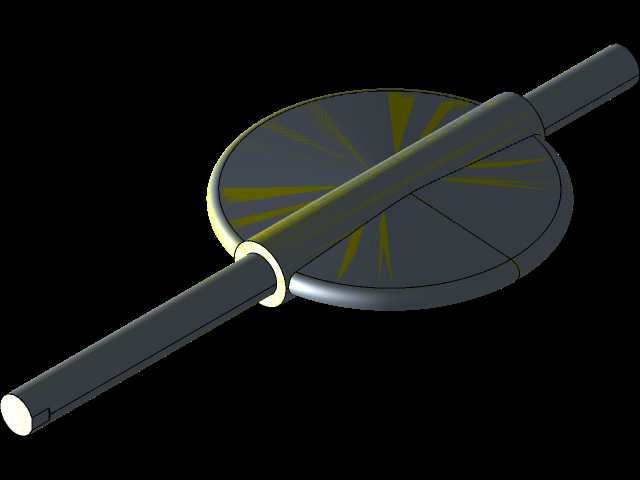

　　结构设计思路上，阀板外形通常采用薄盘式轮廓，以降低启闭扭矩和流道阻力；边缘与阀座接触区域需要保证圆度和表面质量。阀杆穿过阀体中心并与阀板固定，常见连接方式包括销连接、方轴连接和平键连接，设计时要避免销钉外露影响密封或造成应力集中。阀体中部的轴孔、衬套和填料函构成旋转支承与外漏控制路径，填料压盖需要提供均匀压紧力，压得过紧会增大启闭扭矩，过松则可能导致外漏。

　　在自动化管路中，气动蝶阀常用于远程开关阀位控制，也可搭配阀门定位器实现调节功能。开关型应用重视启闭速度、到位可靠性和行程限位；调节型应用则要求阀板角度与流量特性相匹配，并关注小开度区域的冲刷和振动。由于气动执行器输出扭矩较大，模型中应体现扭矩传递链条：气源驱动执行器内部机构旋转，输出轴通过阀杆带动阀板在约九十度范围内转动，限位结构确定全开和全关位置。

　　从建模流程看，可先以管路轴线和阀杆轴线建立基准，再完成阀体流道、耳座孔、轴孔和密封面；随后建立阀板、阀杆、衬套、填料压盖等内部件；最后装配支架与气动执行器。耳座孔宜采用圆周阵列方式建立，并与法兰标准参数关联，便于通径或压力等级变化时快速调整。阀板与阀体之间应保留合理转动间隙，既要避免干涉，又不能因间隙过大影响密封。整体结构还应考虑涂装、保温、拆装和吊装，气动头外轮廓不宜过度贴近管道或墙面，支架螺栓应预留扳手操作空间。

　　该类阀门在工程系统中虽然属于管路附件，但其结构涉及法兰匹配、密封、扭矩传递、气动控制和维护空间等多个环节。三维模型不仅要呈现外观颜色和装配关系，更应把孔位、轴线、行程、连接接口和相邻设备边界表达清楚，为后续工程图输出、BOM整理、干涉检查和选型校核提供可靠依据。
