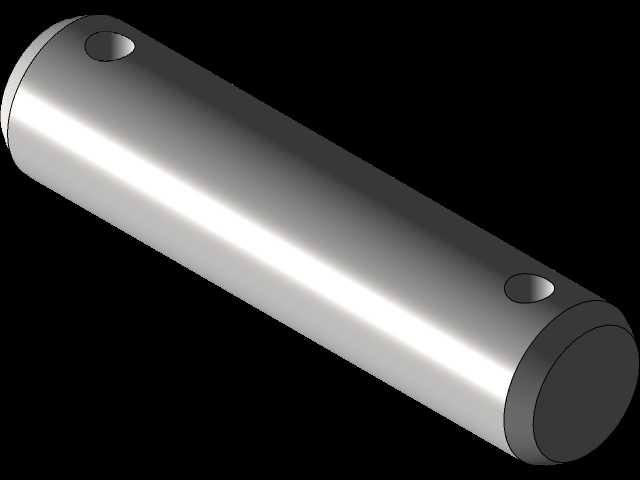

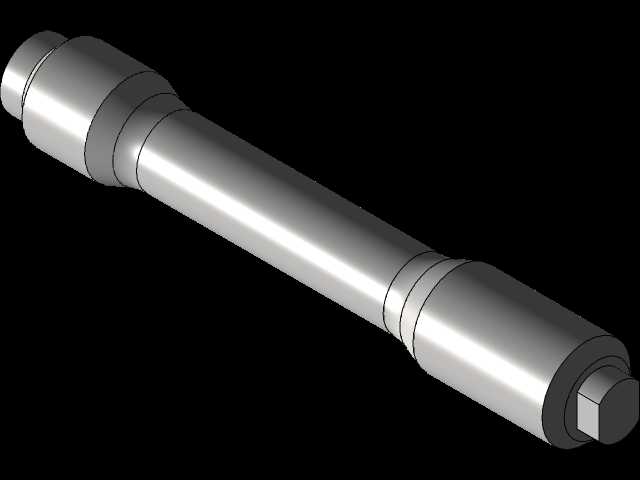

储罐罐顶圆形视镜人孔组合装置

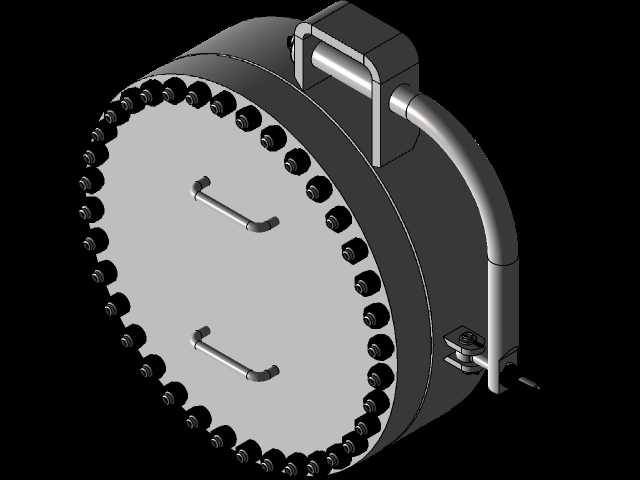

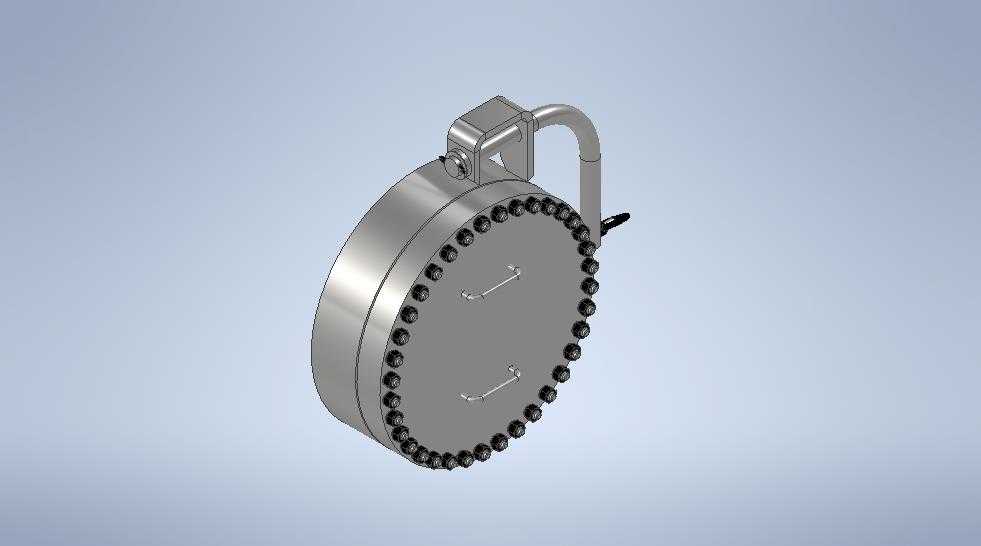

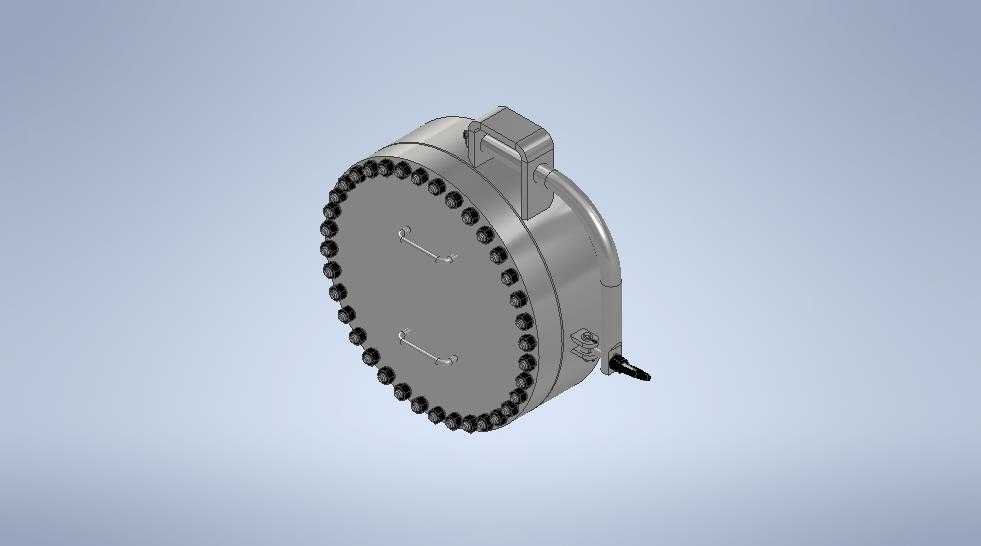

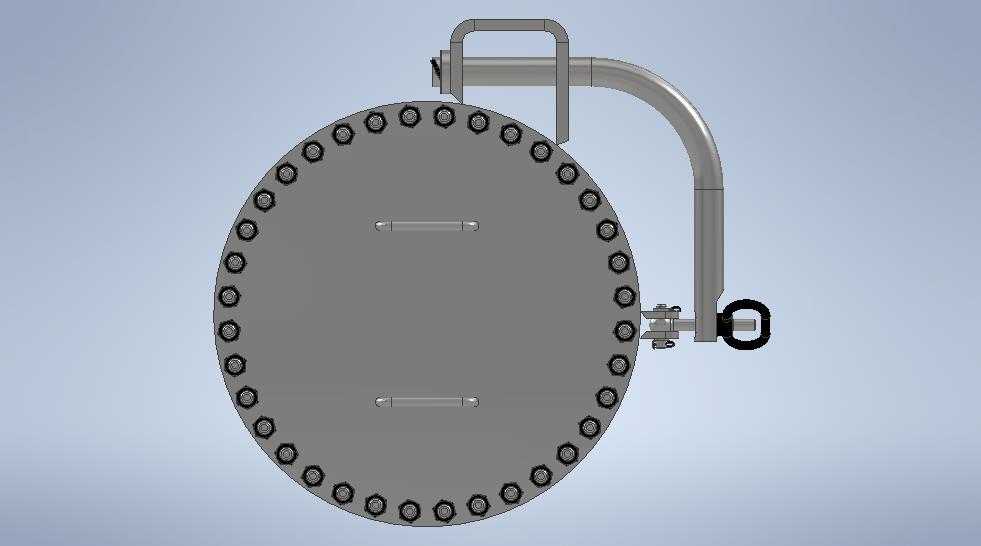

　　这套结构面向常压及低压储槽、反应罐体顶部的检修与观测需求，把人孔承压端盖、罐内观察视镜、操作扶手、侧向工艺接管和底部排凝阀整合在同一安装界面上，现场布置时不需要在罐顶单独开孔排布多套附件，能有效减少罐体顶板的开孔数量与密封焊缝长度。圆形端盖沿整圈布置螺栓紧固点位，法兰周向均匀分布的锁紧结构保证端盖压紧力沿密封面连续传递，避免局部密封比压不足造成介质渗漏；端盖板面预留两组横向握持把手，开盖作业时人员可扶稳端盖调整对位，大直径端盖的转运与翻转动作更可控。端盖侧方延伸出弯制工艺管线，管线顶部设置提握式扶手结构，扶手沿弯管走向贴合布置，巡检人员登顶操作时可借助扶手维持站位，弯管末端接入小型截止阀，阀位布置在人员站立可及的高度范围，罐顶作业时无需探身到端盖外侧即可完成启闭操作，阀门手轮采用环形镂空结构，戴劳保手套也能顺利卡入施力。

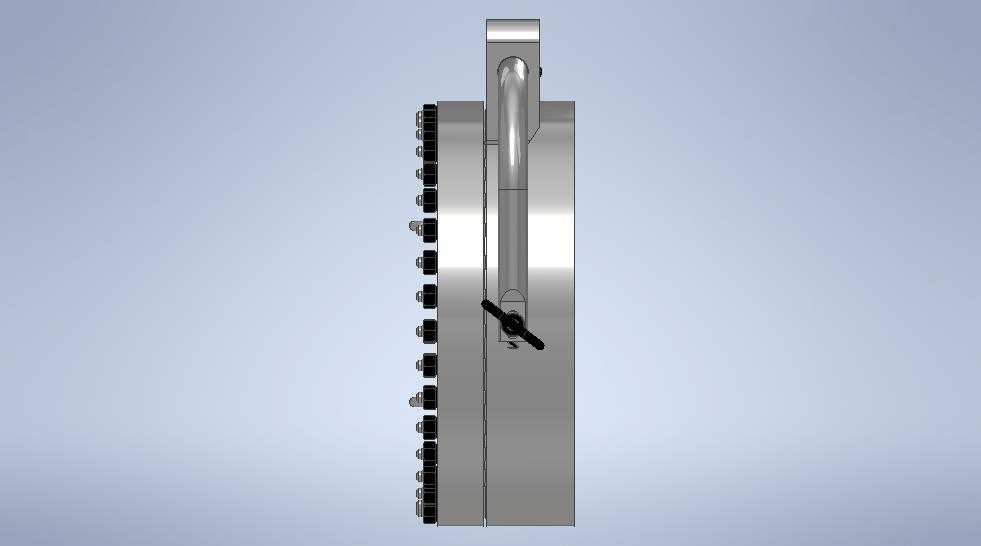

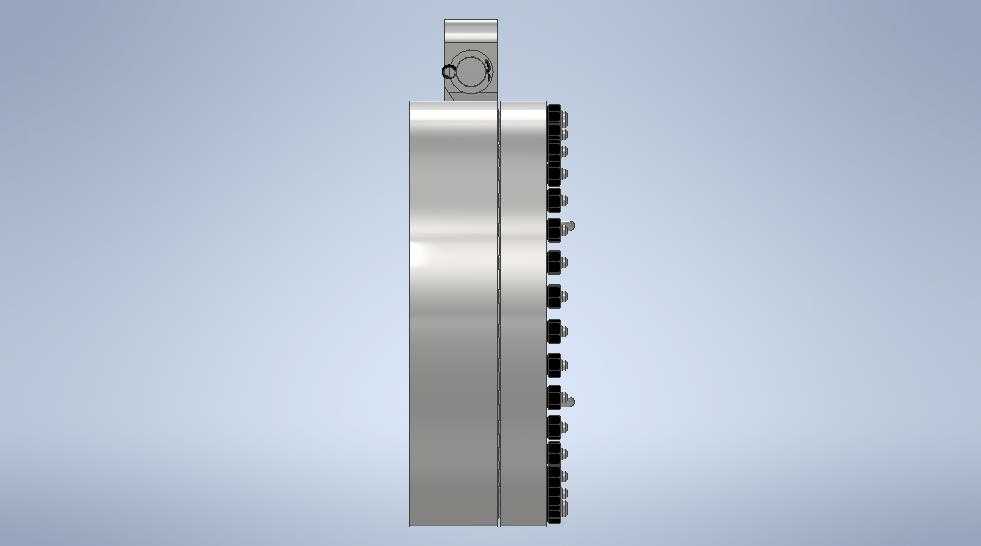

　　从现场安装边界来看，整套组件以圆形法兰作为与罐体连接的唯一基准，法兰外径、螺栓孔中心圆直径、孔位数量与孔径都要和罐顶配对法兰逐一匹配，建模时先锁定法兰密封面的贴合平面作为装配基准，再沿罐体轴向排布端盖厚度、加强筋走向与外部管线的延伸路径。弯管从端盖侧部引出后先竖直抬升再做圆弧转向，管线外轮廓要和罐顶周边的护栏、喷淋管路、呼吸阀接口留出足够安全间距，避免人员通行时碰头，也要给扳手拧紧法兰螺栓预留操作空间。端盖内侧朝向罐腔的一侧不布置突出棱角，防止罐内物料挂壁积存，密封垫片嵌装在法兰密封面的限位区域内，闭盖时周向螺栓按对角顺序分步拧紧，让垫片压缩量均匀一致。

　　实际工况中，这类组合件常用在化工储槽、水处理罐体、食品配料罐的顶部工位，日常生产时透过视镜可直接观察罐内液位波动、物料混合状态与内壁结垢情况，不需要开盖即可判断罐内运行状况；需要进入罐体内部检修、清理残料或者更换内件时，松开周向螺栓即可移除端盖，形成满足人员进出的通行通道。侧向接管可作为排气、取样或者小流量辅助管路使用，末端阀门在停机排空时承接残液导出，避免开盖时罐内残存介质沿密封面淌出。建模过程中弯管的弯曲半径优先选取管道公称直径的1.5倍以上，防止弯制处管壁减薄过限，管线和端盖衔接的位置做连续角焊缝补强，扶手杆件和管线之间的连接点避开阀门操作行程，扶手承重按人员侧身倚靠的工况校核刚度。端盖板面的加强结构沿径向和环向均衡布置，承受罐内微正压或者外部保温层载荷时不会出现板面鼓胀变形，所有外露金属构件的棱边都做倒钝处理，登顶巡检时不会划伤作业人员。配套螺栓、螺母、垫片按统一规格选型，现场备件储备只需对应单一紧固件型号，后期维护更换密封件时，拆开端盖即可直接触及密封面，清理旧垫片、检查法兰面水线、更换新垫片的作业流程顺畅，不用拆解周边相连管线，整套结构在满足承压密封要求的同时，把观测、检修、操作辅助、管路接驳几项功能集中在紧凑的罐顶区域内，适配各类立式圆筒储罐的顶部装配需求。
