蜗轮蜗杆带座传动机构三维结构

　　这套蜗轮蜗杆传动组件，常应用在中小载荷的低速传动工况里，比如小型输送线的动力输入端、机床辅助进给机构、轻工包装设备的分度传动单元，核心是利用蜗杆与蜗轮的啮合特性，实现交错轴之间的动力传递，常规轴交角为90度，能在较小的结构空间内获得较大的传动比，相比平行轴齿轮传动，同等传动比下结构更紧凑，啮合时的齿面接触为线接触，承载能力比同尺寸的交错轴斜齿轮更高，同时啮合过程中轮齿是逐步进入和退出啮合的，冲击载荷小，传动平稳性好，运行时的噪音控制表现更优，还具备反向自锁的特性，也就是只能由蜗杆带动蜗轮转动，蜗轮无法主动驱动蜗杆，在起重、升降类工况里可以起到防逆转的安全防护作用，避免负载下坠引发安全事故。

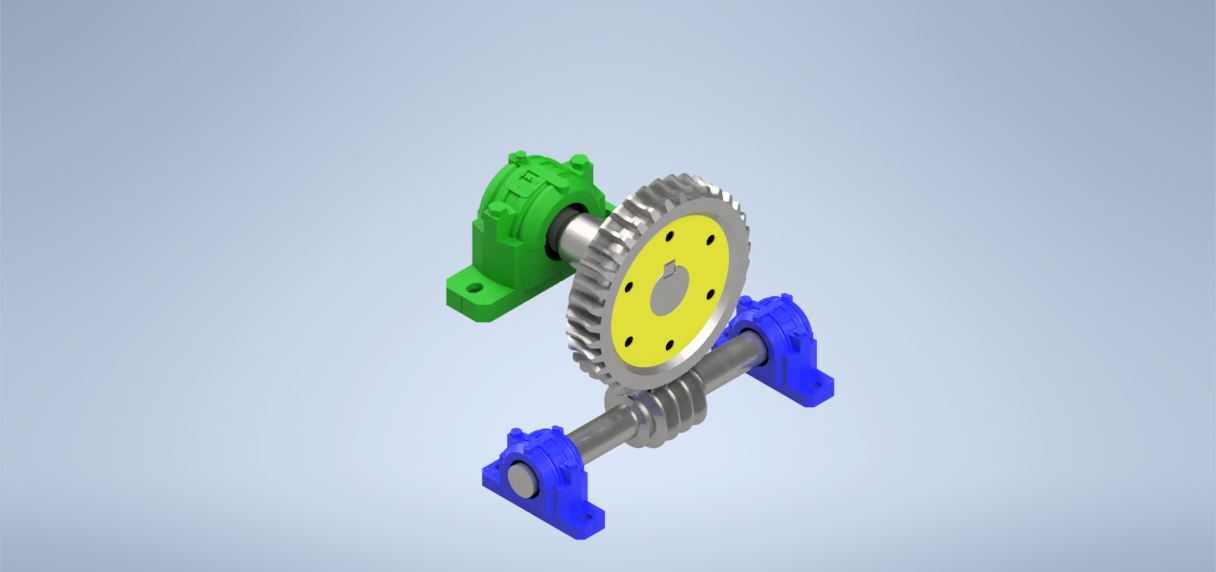

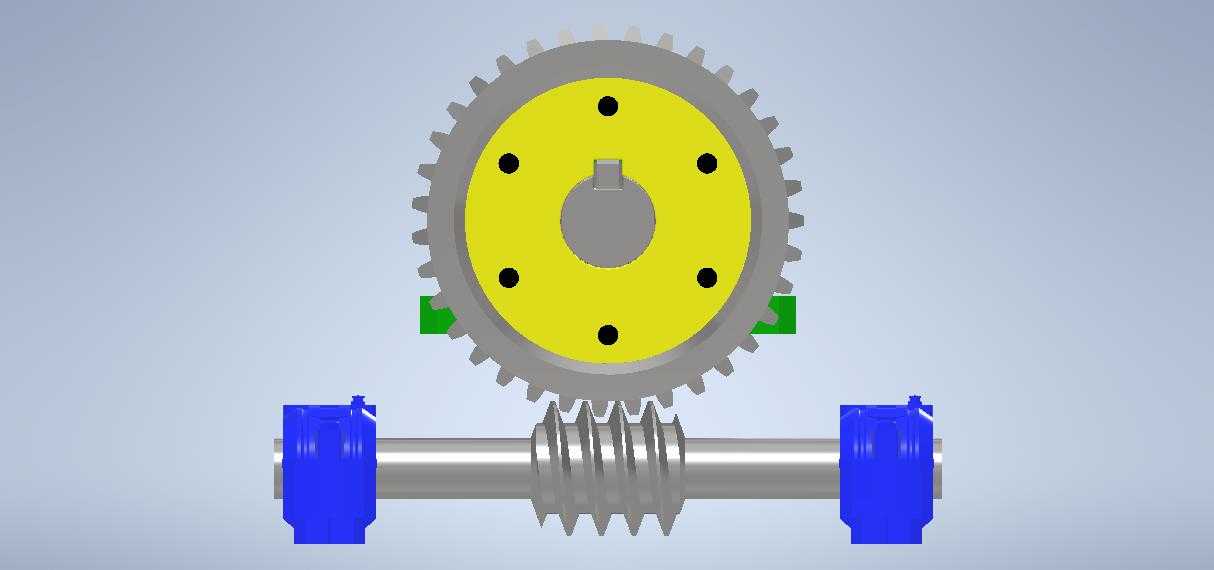

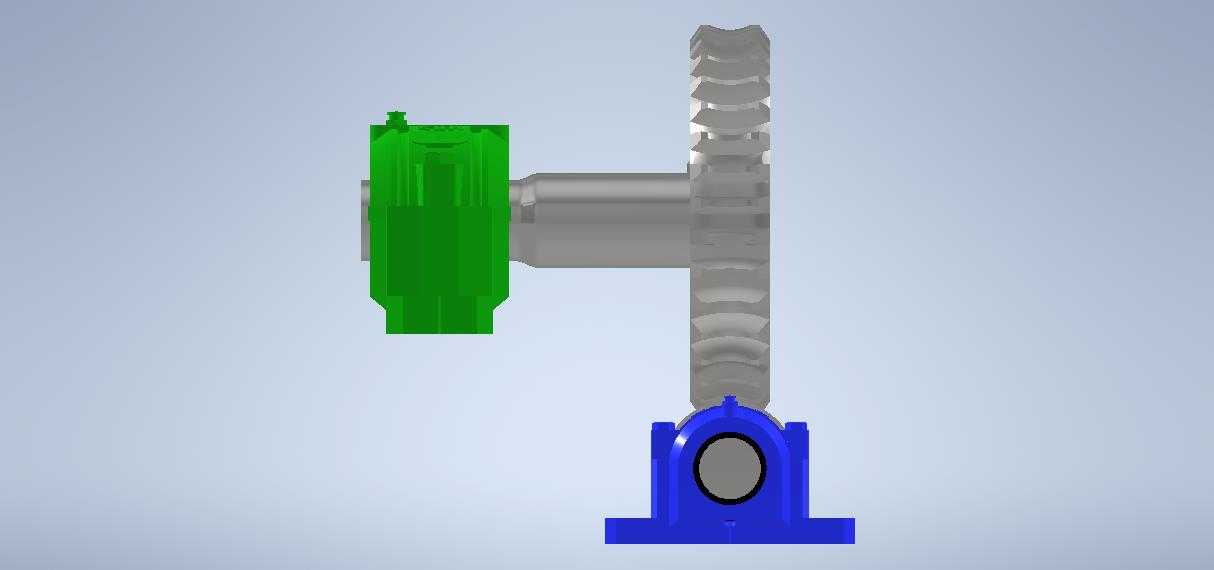

　　从结构组成来看，整套机构包含蜗杆轴、蜗轮、分体式轴承座、端盖紧固件这些核心部件，蜗杆轴两端通过滚动轴承支撑在蓝色的立式轴承座上，轴承座采用地脚安装形式，底座预留了螺栓过孔，安装时可以直接通过螺栓固定在设备的安装基板上，不需要额外加工复杂的安装定位槽，降低了配套设备的机加工成本。蜗轮部分采用辐板式结构，轮缘部分加工有与蜗杆匹配的齿形，轮毂位置预留了轴孔与键槽，用来和输出轴连接传递扭矩，蜗轮的支撑端同样配置了同规格的立式轴承座，保证输出轴的回转精度与支撑刚度。绿色的部件是蜗杆输入端的轴承端盖与密封结构，用来对蜗杆轴的支撑轴承进行轴向定位，同时内置密封件，防止轴承腔内的润滑脂泄漏，也能阻挡外界的粉尘、切削液等杂质进入轴承内部，延长轴承的使用寿命。

　　设计过程中首先要匹配传动比要求，根据输入转速与输出转速的比值确定蜗杆的头数与蜗轮的齿数，单头蜗杆虽然传动比大，但传动效率相对偏低，适合间歇运转的工况，多头蜗杆传动效率更高，但加工难度也会相应提升，需要结合实际载荷与运转时长做权衡。其次要考虑中心距的匹配，蜗杆与蜗轮的中心距直接决定了传动组件的整体安装边界，这套结构的中心距属于中小规格，适配80mm规格的中心距参数，安装时需要严格保证蜗杆轴线与蜗轮轴线的垂直精度，同时控制两轴的中心距偏差，偏差过大会导致齿面接触偏载，加剧轮齿磨损，严重时甚至会出现卡滞断齿的问题。

　　轴承座的选型上采用了标准的剖分式立式轴承座？不对，这里是整体式的立式带座轴承单元？不，图里的蓝色轴承座是整体式铸造结构，刚性更好，适合载荷方向稳定的传动场景，轴承座的安装孔距、中心高都遵循通用安装尺寸规范，方便用户在设备改造或者备件更换时直接替换同规格产品，不需要重新修改安装接口。蜗轮的齿面设计上，考虑到耐磨需求，通常蜗轮轮缘会采用铜合金材质，蜗杆采用淬硬钢磨削加工，这样的材质配对能有效降低齿面磨损，提升传动副的使用寿命，在长期连续运转的工况下，需要配置相应的润滑结构，要么采用脂润滑定期补充润滑脂，要么设计油池采用油润滑，保证啮合齿面之间形成稳定的油膜，减少摩擦损耗。

　　从安装边界来看，整套组件的轴向尺寸主要由蜗杆轴的长度、两端轴承座的宽度，以及蜗轮的轮毂长度决定，径向尺寸则受蜗轮的齿顶圆直径限制，安装时需要在蜗轮的径向预留足够的运转空间，避免周边结构件与转动的蜗轮发生干涉，输入端可以通过联轴器与驱动电机、减速电机的输出轴连接，输出端则可以通过键连接带动链轮、齿轮或者皮带轮，将动力传递到下游的执行机构。在实际选型应用时，需要核算传动副的额定载荷、额定扭矩是否满足工况需求，尤其是冲击载荷较大的场景，要预留足够的安全系数，避免轮齿过载断裂，同时要校验轴的刚度，蜗杆轴如果刚度不足，受载后会产生过大的挠曲变形，导致齿面接触不良，影响传动精度与使用寿命。另外，反向自锁特性只有在蜗杆导程角小于啮合轮齿间的当量摩擦角时才能实现，在设计选型时如果需要用到自锁功能，必须对导程角参数做校核，不能默认所有蜗轮蜗杆结构都具备自锁能力，尤其是大导程角的多头蜗杆，可能无法实现反向自锁，需要额外配置制动装置来保障安全。
