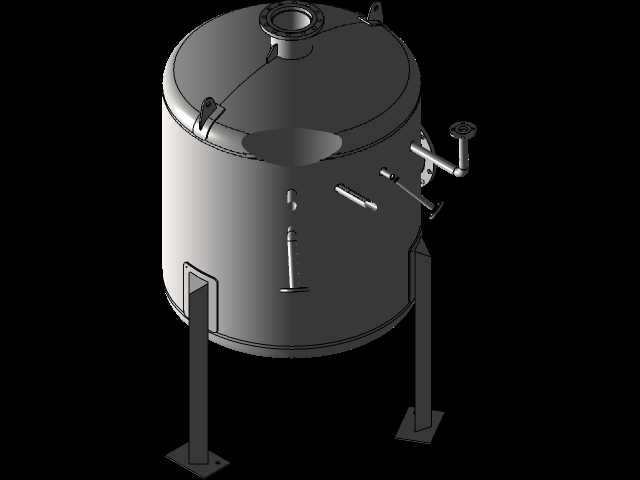

立式承压储液罐带侧装管路组件结构

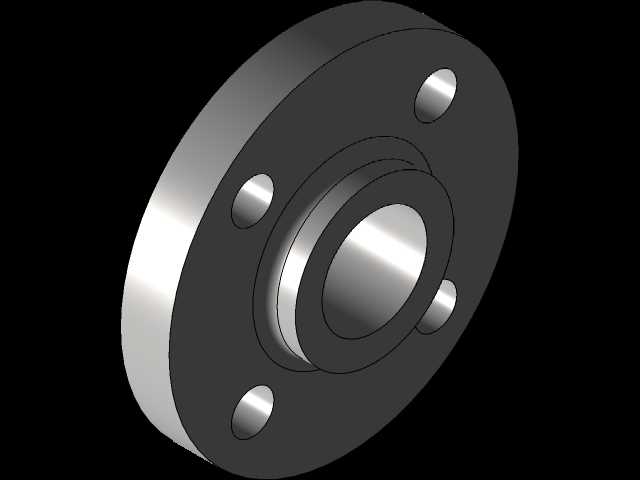

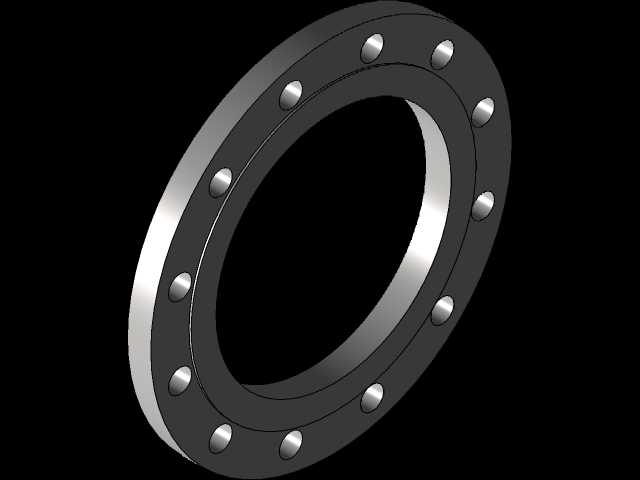

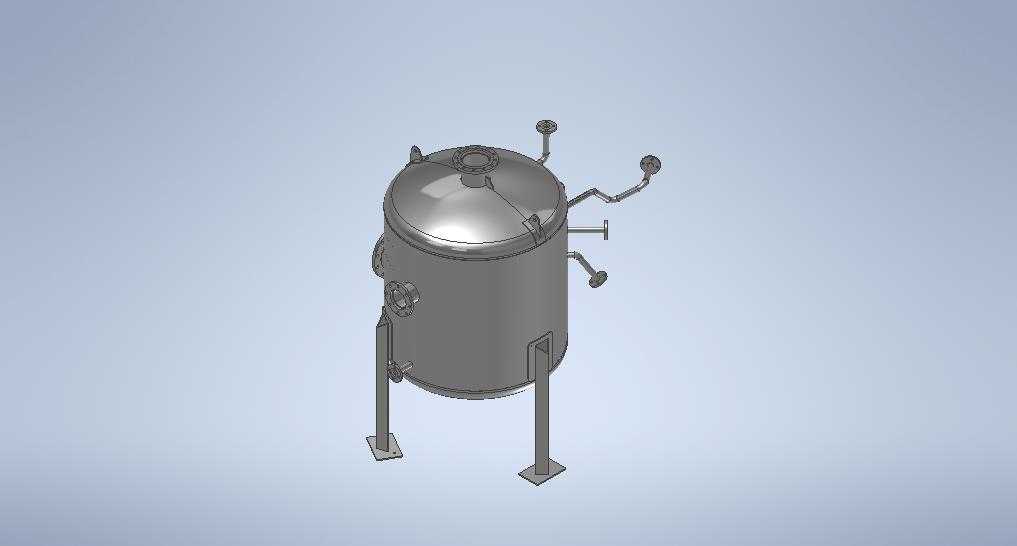

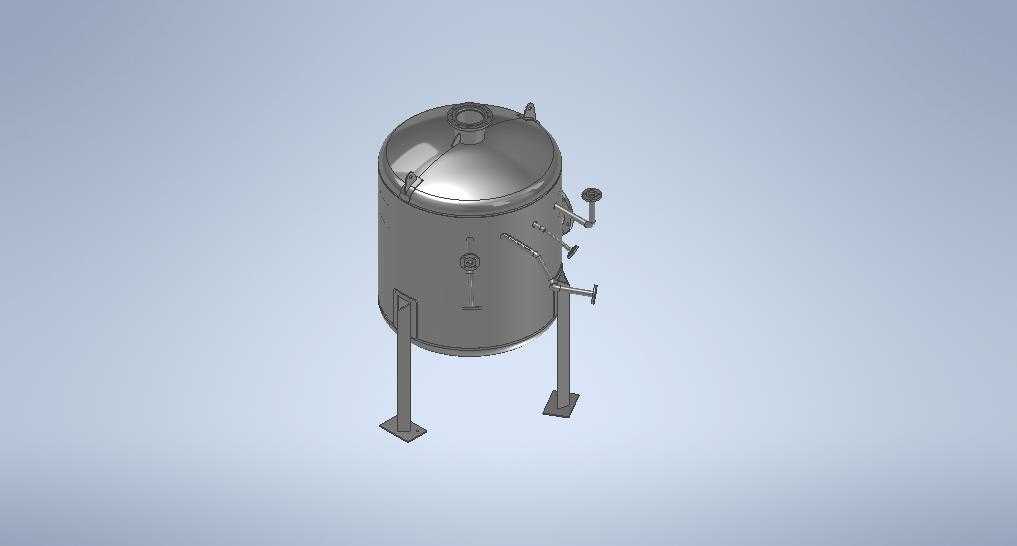

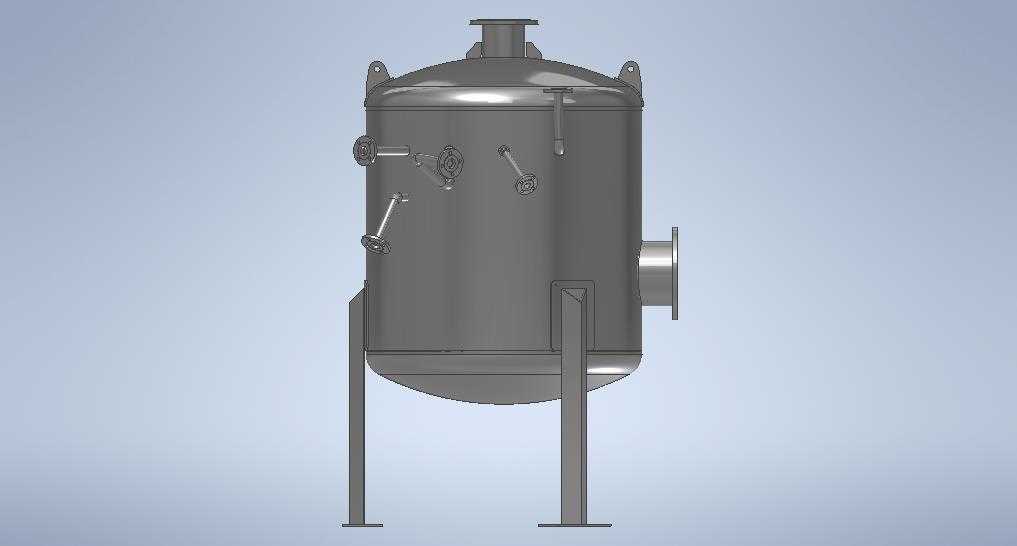

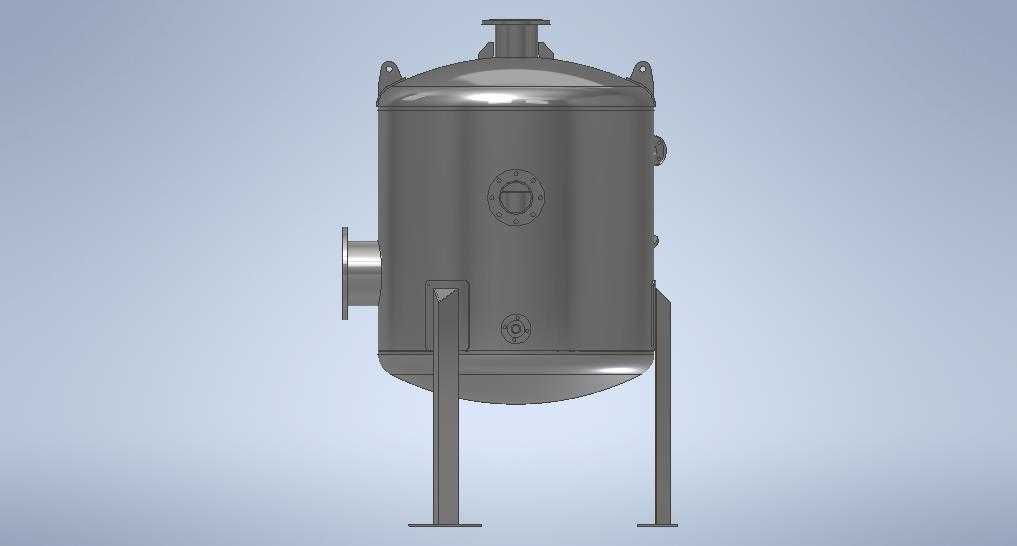

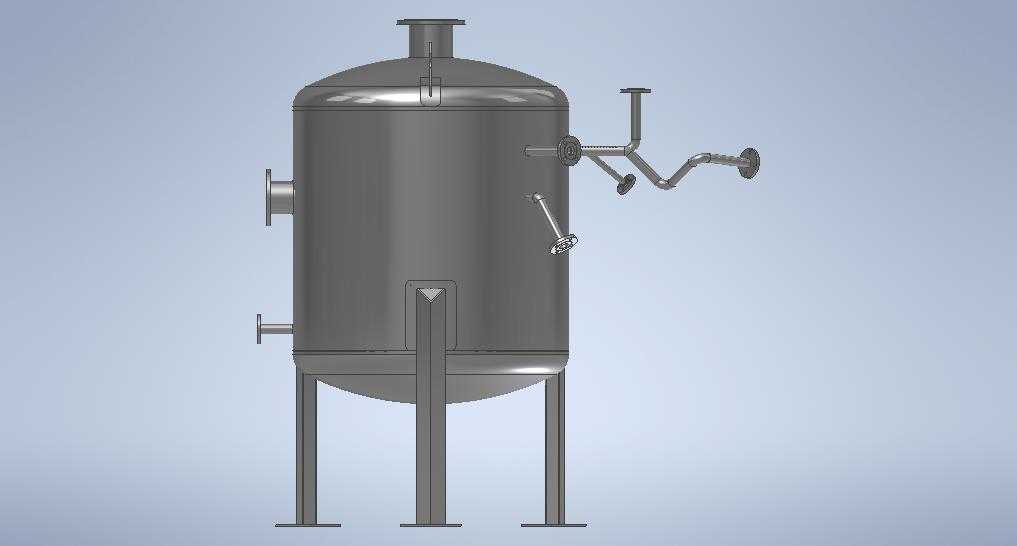

　　这套立式储液结构的设计，最初是针对中小型化工、食品加工车间的中间物料暂存需求做的适配，区别于大型卧式储罐的占地问题，立式结构能在有限的车间层高内最大化利用垂直空间，支腿抬高的设计也给底部排料、管路检修留出了足够的操作余量，不用额外开挖地坑做基础，普通硬化地面就能完成安装固定。从功能逻辑上看，罐体顶部的标准法兰接口是用来对接进料管路的，能直接连到上游反应设备或者物料输送泵的出口，侧上方伸出的带弯管组件是溢流与排气的集成通路，做了多段铰接式的管路走向设计，不是硬直连结构，安装时可以根据现场实际的管路对接位置微调角度，不用额外再配定制弯头，能减少现场安装的配件成本与配管工作量。罐体侧面不同高度设置的两个侧接口，

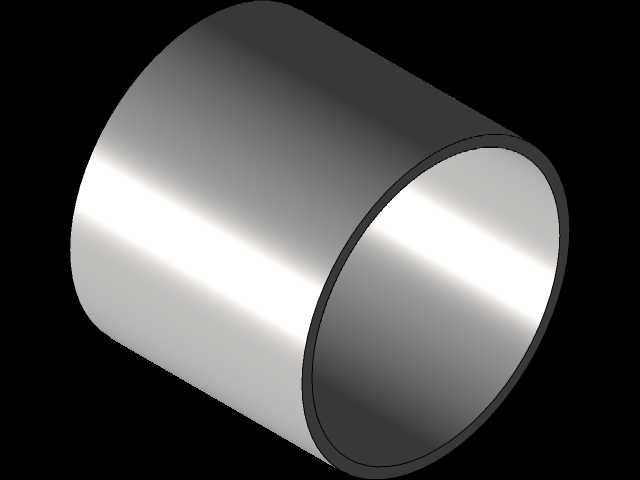

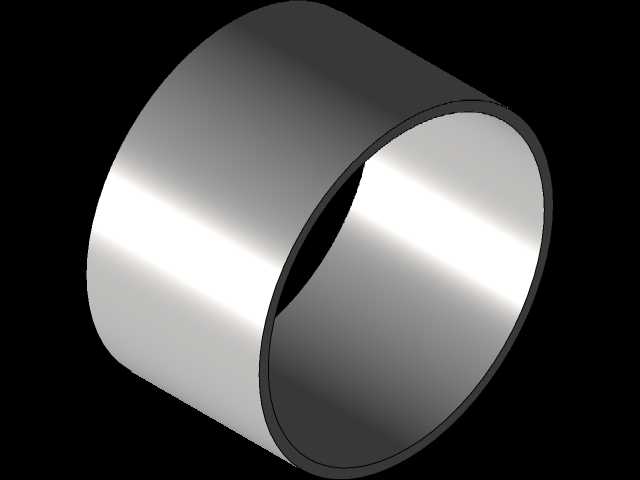

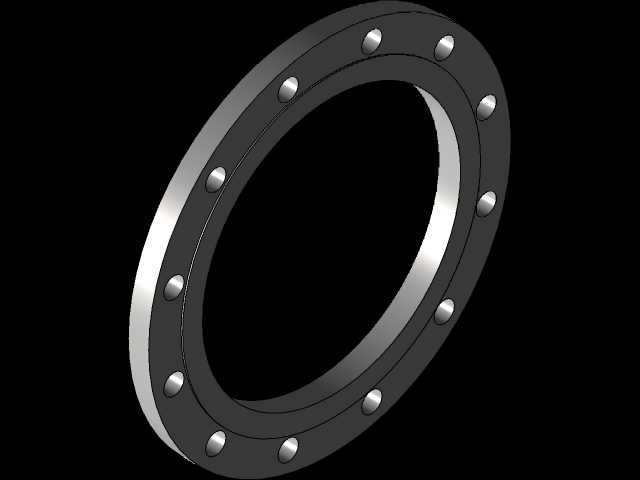

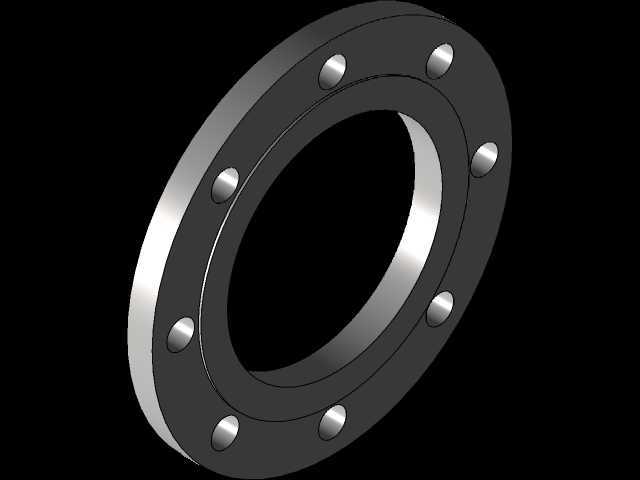

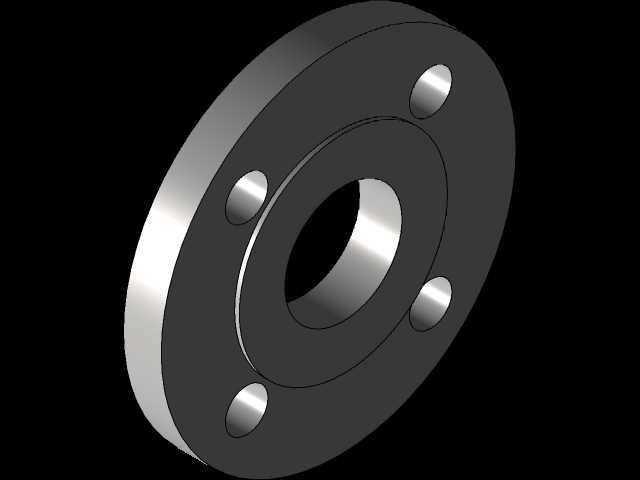

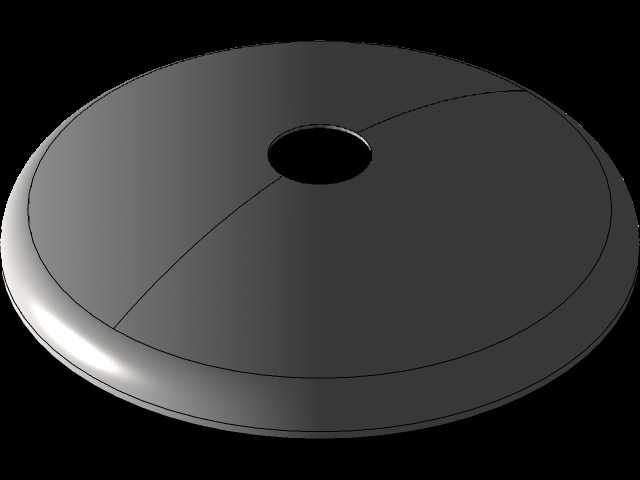

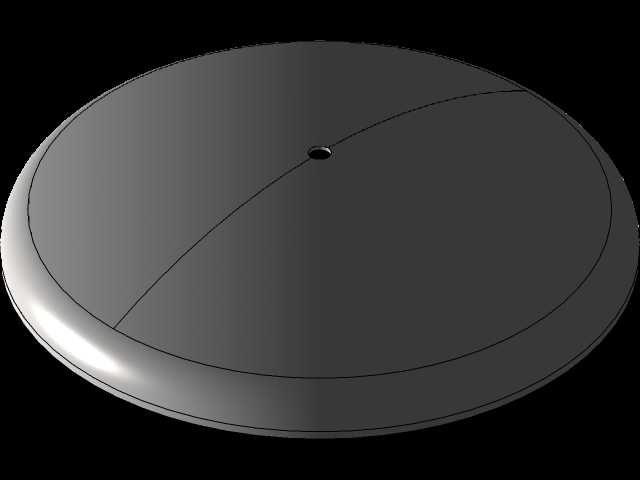

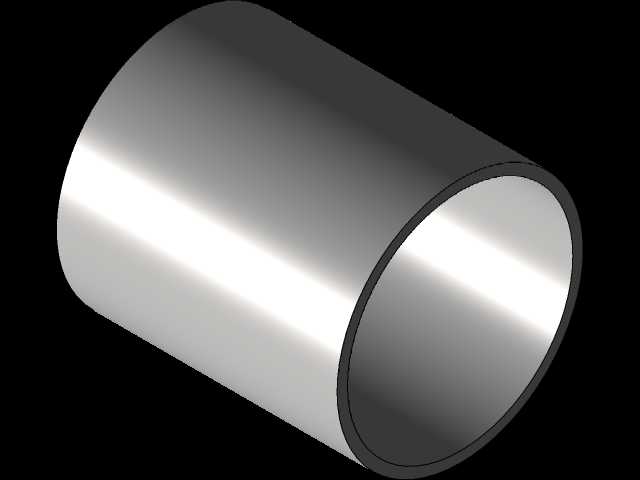

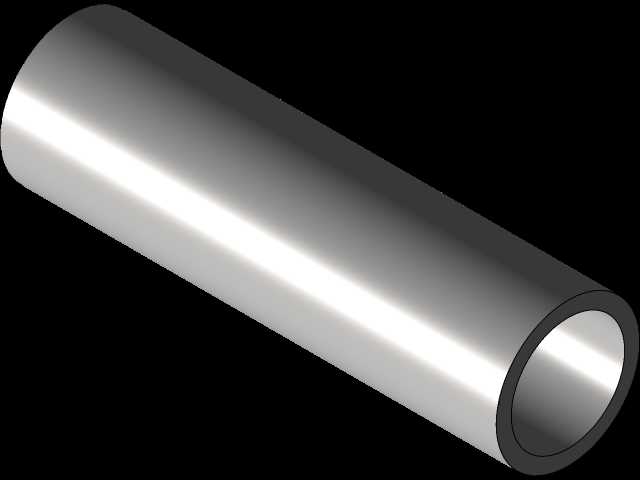

　　靠上的是液位检测元件的安装位，靠下的是备用出料口，可以根据物料特性选择重力出料或者泵吸出料的模式，底部的锥段过渡结构是为了避免粘稠物料在罐底积料，排料时能顺着锥面完全流出，减少物料残留带来的清洗麻烦与物料浪费。设计过程中首先考虑的是承压能力，筒体采用等径直筒结构，上下封头用标准椭圆封头，相比平盖封头能承受更高的内部工作压力，支腿和罐体的连接位置做了加强圈结构，避免满罐状态下支腿连接处的应力集中导致罐体变形，所有外接管路的接口都采用标准法兰连接，没有焊接死的结构，后期更换阀门、检测元件的时候不用切割罐体，维护效率更高。安装边界上，罐体的主体直径控制在常规车间通道允许的运输宽度范围内，整体高度适配普通工业厂房的层高，

　　支腿的安装孔位按照通用的设备安装间距做了预留，现场打膨胀螺栓就能固定，不需要做特殊的混凝土基础，侧装的管路组件向外延伸的长度控制在合理范围内，不会超出设备的操作安全通道宽度，日常巡检时不会被突出的管路磕碰。实际应用场景里，这类储液罐既可以用来暂存常温的生产用水、清洗液，也可以用来存储低粘度的工业原料、中间反应产物，管路的配置预留了温度、压力检测元件的安装位置，如果需要做保温层，筒体外侧的光滑曲面也方便直接包裹保温棉或者焊接保温钉，不用额外做结构改造。设计时特意规避了很多小储罐常见的管路干涉问题，所有侧装管路的走向都做了运动与安装间隙校核，阀门操作手轮的位置刚好在成年人站立操作的舒适高度，不用登高或者俯身就能完成阀门开闭操作，

　　罐体顶部的人孔（或者手孔）位置也预留了足够的操作空间，检修时能顺利打开孔盖进入内部清理，不会被顶部的进料管路挡住操作空间。支腿的高度经过反复核对，既保证了底部排料阀有足够的安装空间，也不会让整体重心过高导致设备稳定性下降，满罐状态下的重心位置在支腿支撑面的中心范围内，即使有轻微的地面震动也不会出现倾覆风险。另外，罐体表面的处理方式预留了足够的兼容性，不管是做卫生级抛光用于食品医药行业，还是做防腐涂层用于化工行业，现有结构都不需要做改动，所有的焊接位置都做了圆弧过渡处理，没有卫生死角，清洗时不会残留污渍，满足不同行业的使用要求。
