卧式多接口储液分配罐体结构

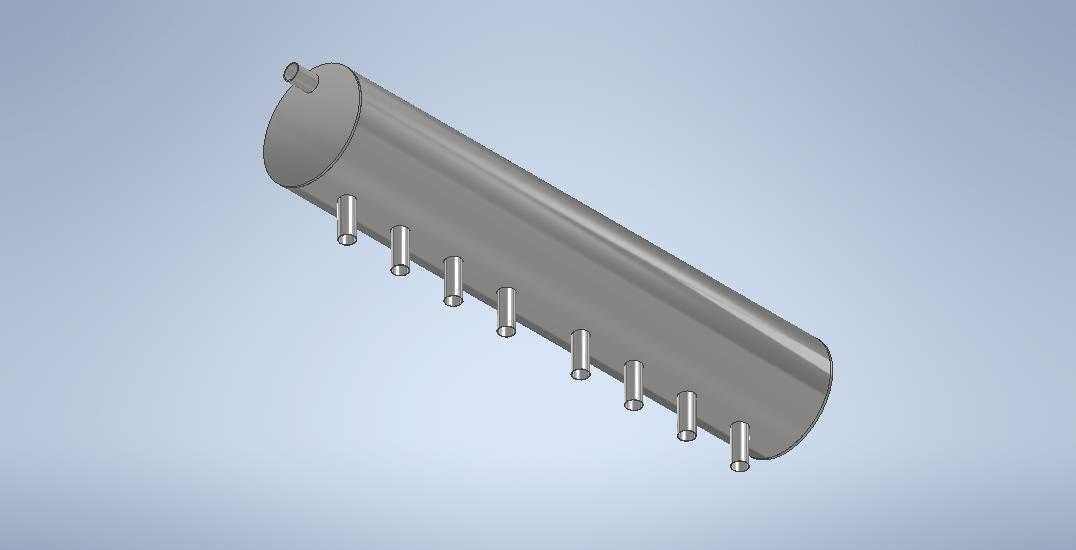

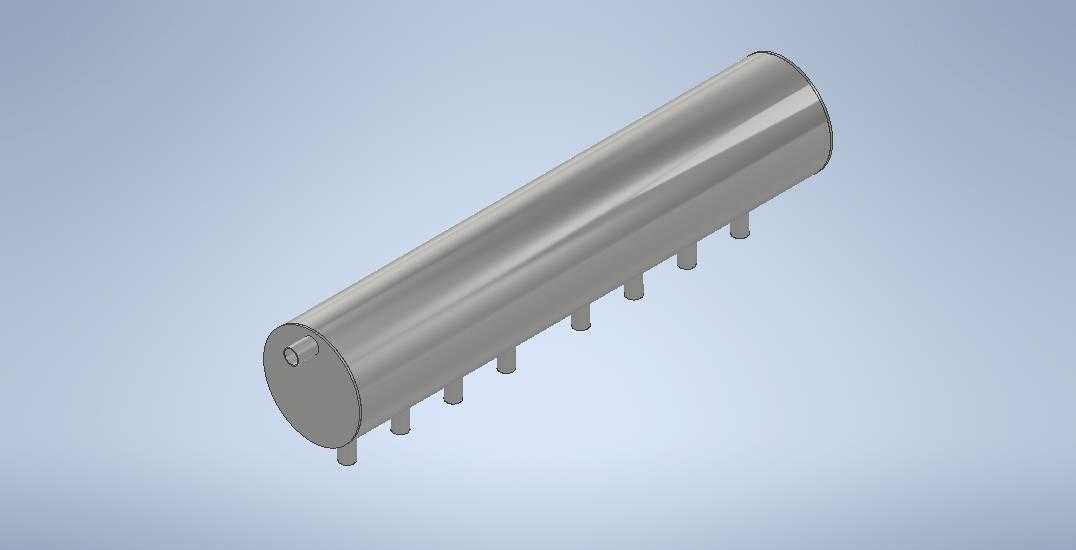

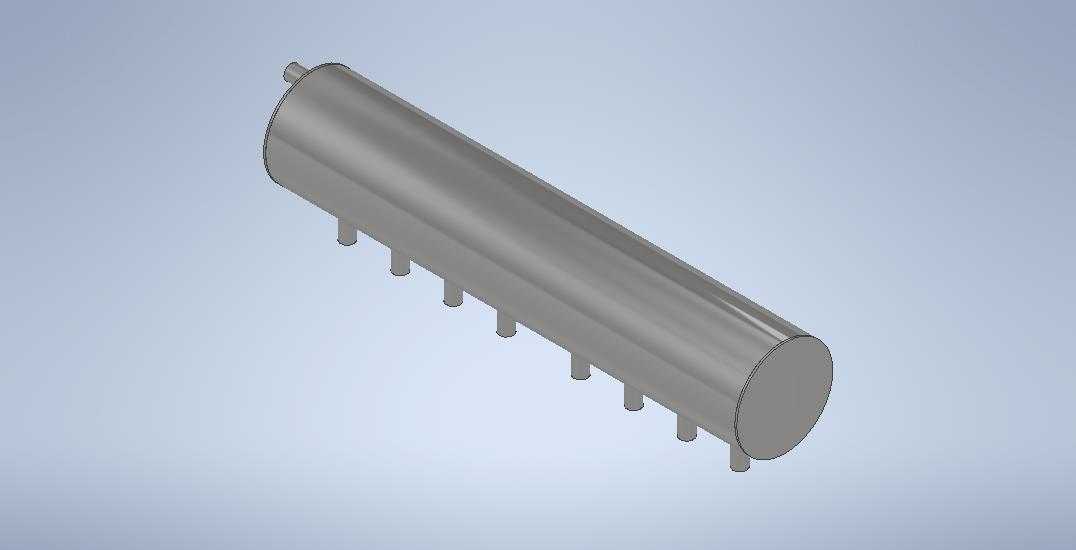

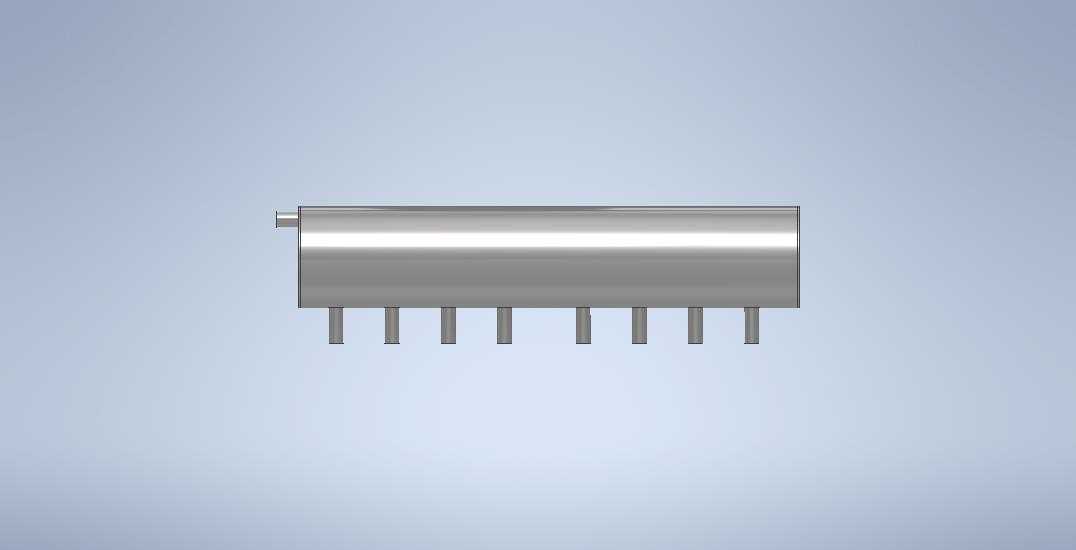

　　该结构为卧式布置的储液兼分配类罐体，整体采用长圆筒加两端椭圆封头的经典承压壳体构型，筒体沿水平方向延伸，一端封头中心设置单路主接口，筒体下侧沿轴向均匀排布多路向下引出的支管接口，可同时承担介质暂存、稳压缓冲与多路分配输送的功能，在流体处理工段、换热站供回水分配、化工配料集液、暖通空调水系统分集水、小型工艺装置储槽等场景中均可适配。

　　建模阶段优先以筒体中心线作为整罐装配基准，所有下侧支管接口的轴线均垂直于筒体中心轴线，沿筒体轴向按等间距排布，支管根部与筒壁采用相贯线融合结构，建模时先完成筒体与封头的薄壁壳体搭建，再逐一生成支管实体并执行布尔合并，相贯区域保留圆滑过渡余量，避免后续出工程图时出现壁厚突变、应力集中的结构隐患。两端封头采用标准椭圆封头曲面，封头与筒体对接处保留直边段，对接环焊缝位置避开支管开孔区域，满足承压壳体开孔补强的常规设计要求。

　　从实际安装边界来看，罐体整体长度远大于直径，下侧支管向外伸出的长度统一，安装时需在筒体下方对应两支管间隙的位置布置支撑鞍座，鞍座包覆角度取常规120度，支撑位置避开支管开孔与封头焊缝，罐体底部支管末端需预留足够的管路装配、阀门安装与法兰拧紧操作空间，端部主接口侧需留出管道对接、法兰螺栓拆装的侧向操作距离。筒体上方为完整连续壁面，可根据后续工况需求预留安全阀、压力表、排气阀的开孔位置，当前结构未额外增设顶部接口，保留了改造拓展余量。

　　功能设计上，筒体内腔的大容积可稳定缓冲上游来流的压力波动，避免多路支管同时取液时出现各支路流量不均、压力震荡的问题；沿轴向等距布置的支管接口，可让各支路到罐体主入口的流道长度差异尽可能缩小，配合罐体内腔的大通径稳压腔，保证各支路输出压力一致性。端部中心的主接口作为总进液或总出液通道，流体沿筒体轴向流动时可均匀分配至各个下侧支管，流道走向顺畅，无明显急弯与死区，可降低介质滞留与沉积风险。

　　结构细节处理上，所有接管与筒体的连接位置均按等壁厚原则设计，支管内径统一，接口端面预留法兰对接或螺纹连接的装配基准，建模时所有接口端面均设置同轴心参考基准，方便后续对接管路、阀门、法兰等标准件时直接完成配合装配。筒体壁厚、封头壁厚、支管壁厚按常规低压储液工况选取，整体结构无复杂异形曲面，加工时筒体可通过钢板卷制焊接成型，封头采用标准冲压件，支管采用标准无缝钢管裁切后与筒体组焊，加工工艺成熟，制造成本可控。

　　在整套流体系统布局中，该罐体可作为分集水器、缓冲槽、分配集管使用，安装时整体水平度需以筒体中心线为校准基准，保证各下侧支管的同轴度与间距偏差在管路装配允许范围内，罐体两端封头处可根据需求预留人孔、手孔或排污接口，当前基础结构已完成核心承压壳体与所有接口的几何关系搭建，设计人员可在此基础上叠加补强圈、鞍式支座、法兰、阀门、附件等细节，快速完成整套储液分配设备的细化设计。
