两片式法兰连接手动球阀结构设计

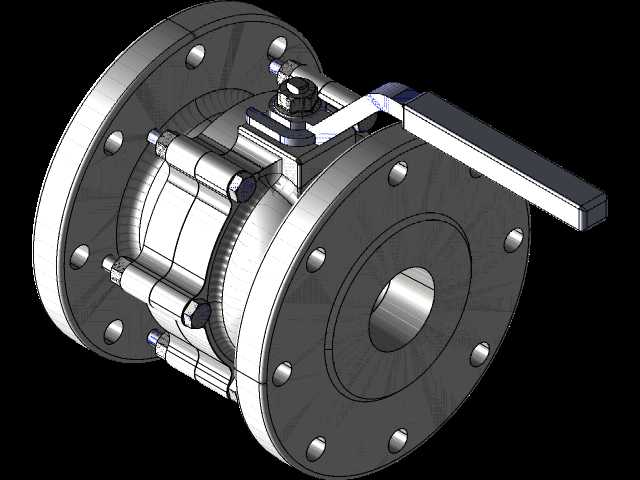

　　这套两片式法兰球阀的三维结构，面向工业管路里最常见的截断工况搭建，日常在化工流体输送、给排水主管、暖通循环水、油气辅助管线以及成套设备的流体回路里都能见到同结构产品。它的核心作用不是调节流量，而是通过90度旋转阀芯实现管路全开或者全关，全开状态下流道和管线通径基本对齐，介质流经时压损极小，也不容易在阀腔内部滞留残渣，对比截止阀类的曲折流道，更适合输送带轻微颗粒、粘稠度偏高的介质。

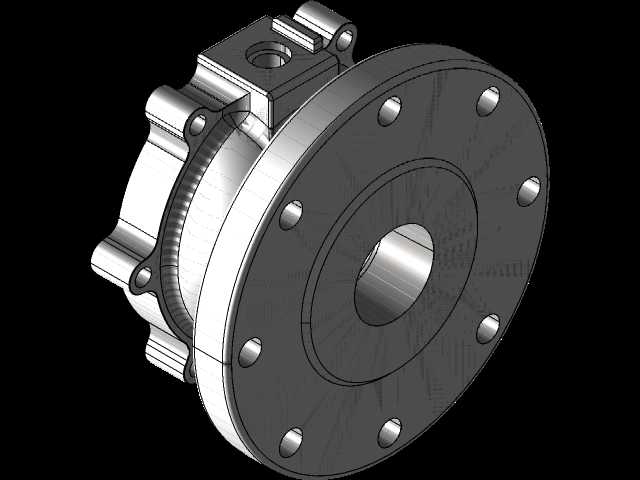

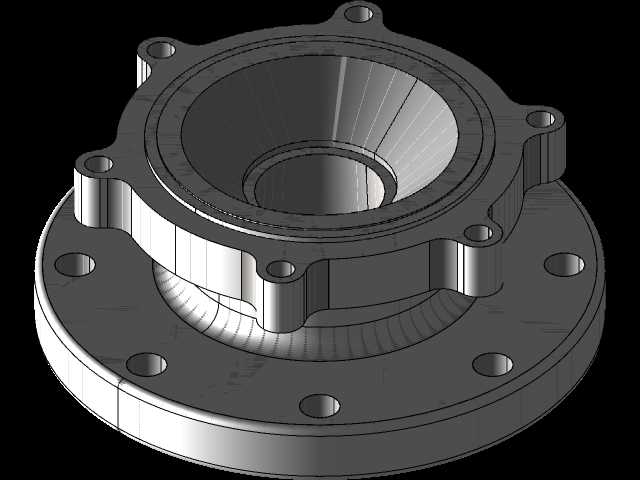

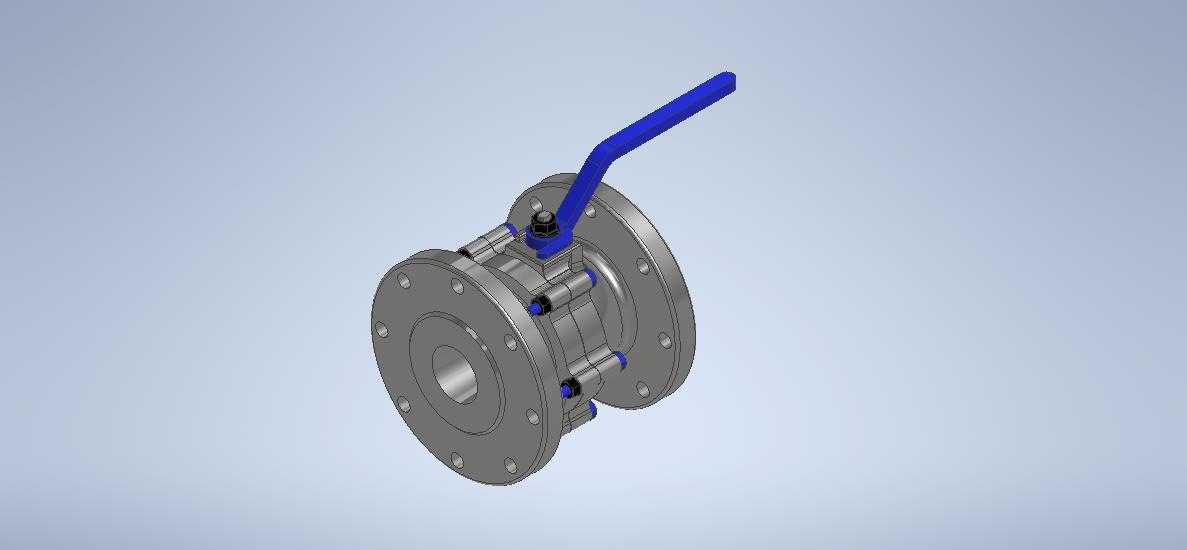

　　从结构拆分逻辑来看，阀体采用左右两片对夹组合的形式，两片阀体结合面通过周向布置的多组螺栓锁紧，中间夹持密封垫片完成静密封，这种分体设计最大的工程优势是装配工艺性好：阀芯、阀座密封圈可以从阀体侧向开口直接装入腔体，不用在整体阀体上加工复杂的内部装配槽，后期现场拆解维护时，只要松开连接螺栓就能分开阀体检视密封面、更换磨损的阀座，不用把整个阀门从管线法兰上完全切割拆除，运维成本明显降低。

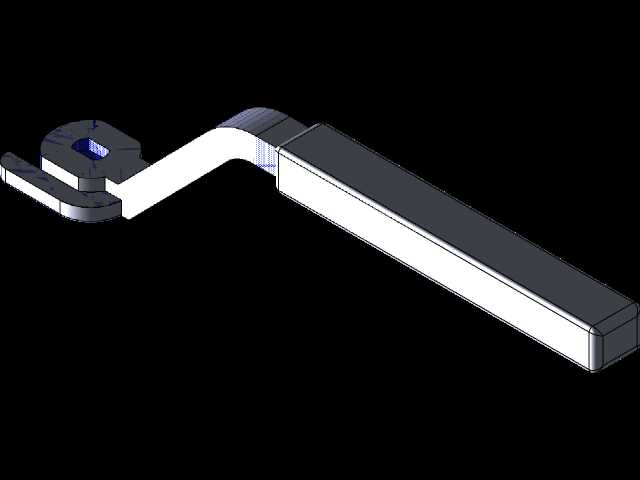

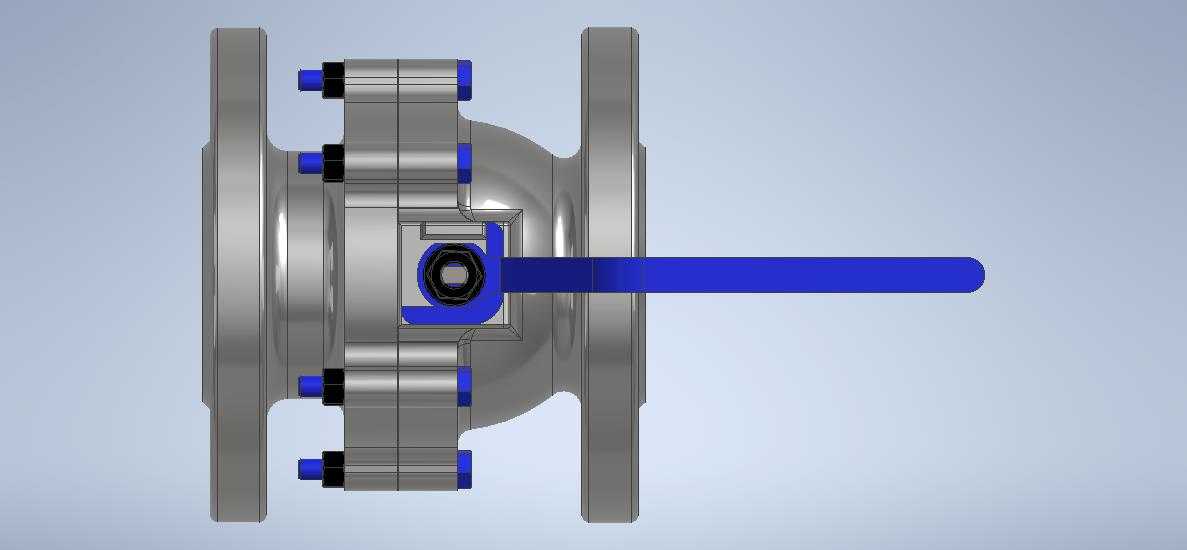

　　驱动部分采用顶部直装的杠杆式手柄，手柄和阀杆通过扁方结构传递扭矩，阀杆从阀体上部的填料函穿出，填料位置设置压盖结构压紧密封填料，避免介质从阀杆转动间隙向外泄漏。手柄转动的行程被阀体顶部的限位块约束在0到90度区间，手柄和管线流向平行时阀门全开，垂直时全关，现场操作人员不用额外看标识，仅凭手柄朝向就能快速判断阀门启闭状态，在车间密集管线排布的场景里能大幅降低误操作概率。

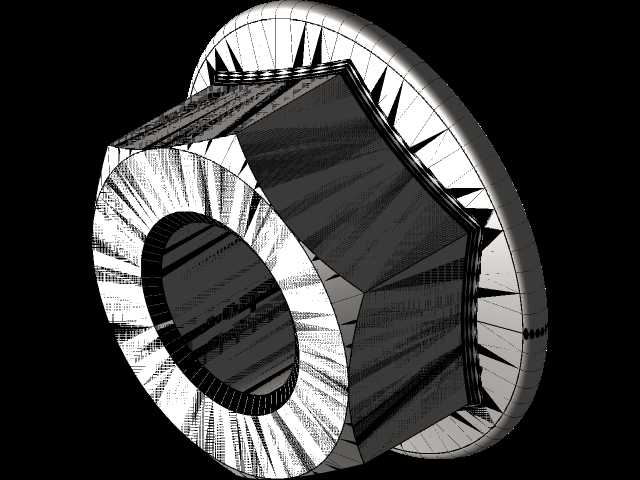

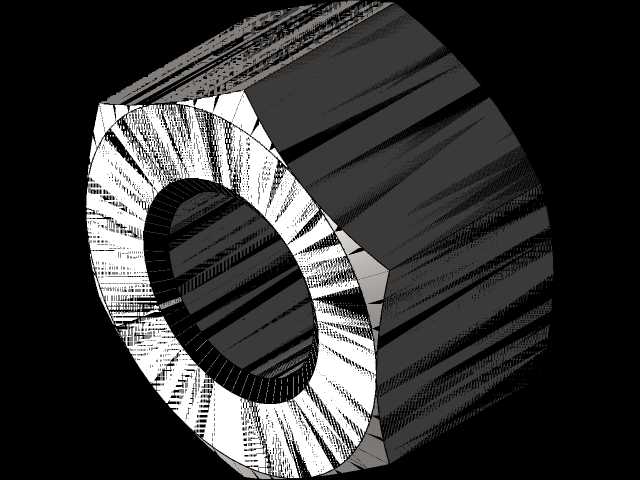

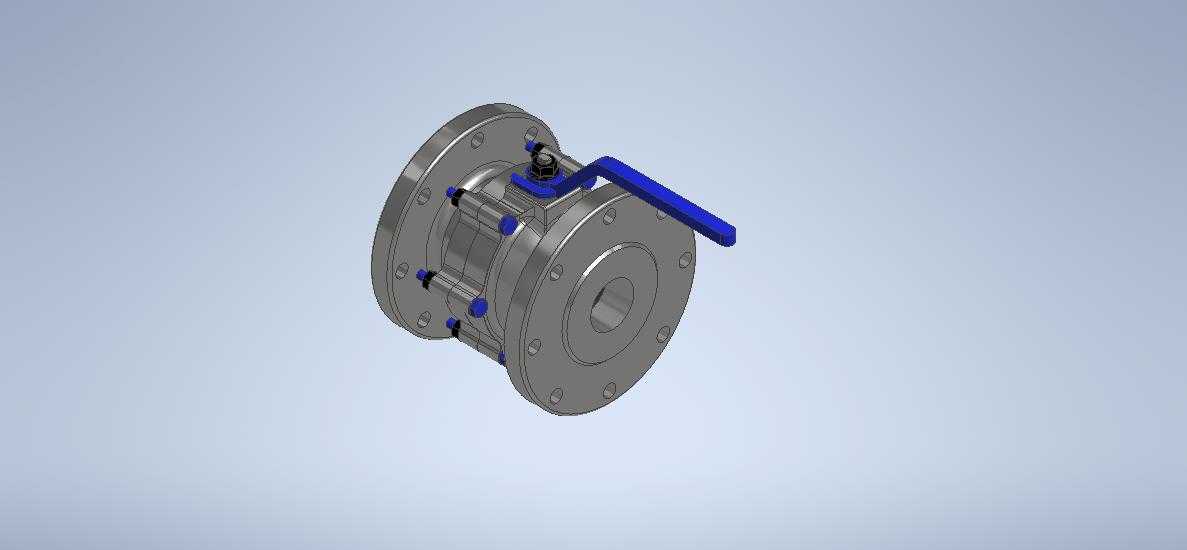

　　两端连接采用标准法兰盘结构，法兰面上预留均匀分布的螺栓穿孔，安装时和管线侧的配对法兰对齐，穿入螺栓螺母对角预紧，两片法兰之间加装适配工况压力等级的密封垫片即可完成固定。选型对接时首先要确认法兰的公称通径、压力等级和现场管线完全匹配，法兰盘的外径、螺栓孔中心圆直径、螺栓孔数量与孔径都属于安装边界的硬参数，一旦和管线侧法兰不匹配，现场无法直接装配。

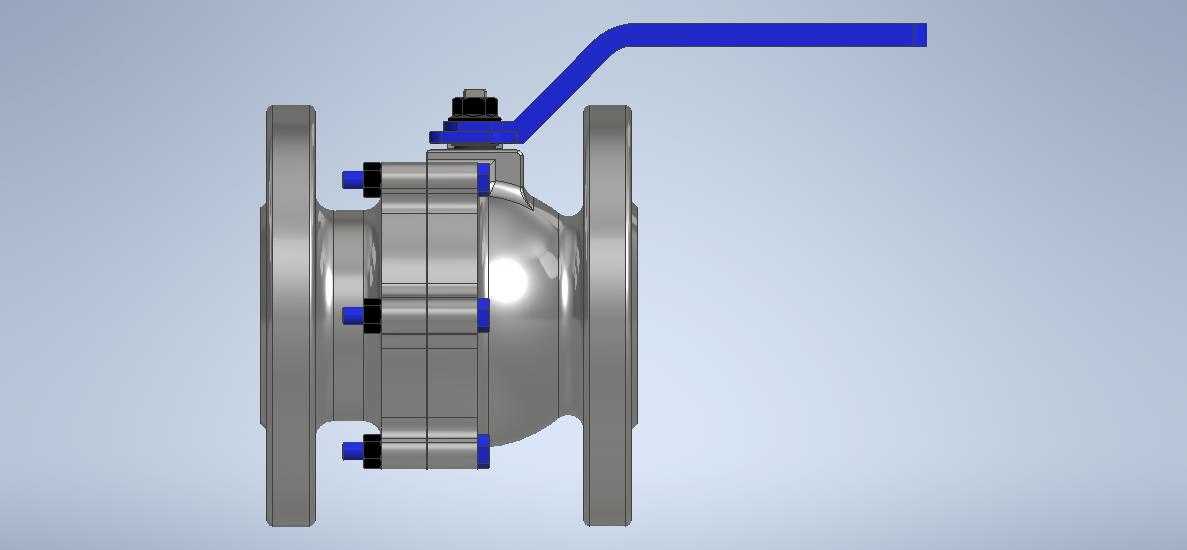

　　整体外形的安装边界需要在管线排布阶段提前预留：阀门两端法兰的端面间距是阀体的轴向总长，这个尺寸决定了管段上两个配对法兰之间的预留焊接距离；阀体中部的圆柱腔体最大外径要和周边管线、支架、相邻设备留出操作间隙，顶部手柄向上抬起的回转空间必须重点校核，手柄全长范围内不能有其他管线、桥架遮挡，否则操作时手柄转不到位，无法实现全开全关。如果安装位置操作空间狭窄，也可以将长手柄更换为适配的涡轮驱动头，但连接法兰的尺寸接口保持不变。

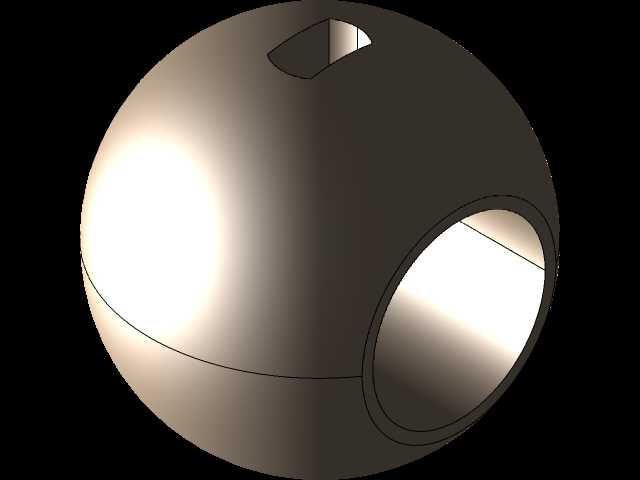

　　阀芯采用中间带通孔的球形结构，两侧各配置一组弹性阀座密封圈，装配后球体被两侧阀座抱紧，无论介质从阀门哪一侧流入，都能实现可靠的双向密封。阀杆和球体的连接部位采用防脱出结构设计，即使阀体内部带压，阀杆也不会在介质压力作用下向外飞出，满足压力管路的安全设计要求。阀体侧面的多组横向螺栓除了锁紧两片阀体，也承担了锁紧阀座压套的作用，保证密封圈在长期受压、温度波动的工况下不会出现移位。

　　建模过程中所有配合关系都按照实际装配逻辑定义：法兰端面和管线法兰的贴合面、阀杆和填料函的转动配合、球体和阀座的接触密封面、手柄和阀杆的扭矩传递面都做了对应约束，既可以直接用于生成工程图纸指导加工，也能导入管路总成里做干涉检查，提前排查现场安装时手柄和周边构件碰撞、法兰螺栓孔错位这类常见问题。
