法兰式手动截止阀工业管路截流构件

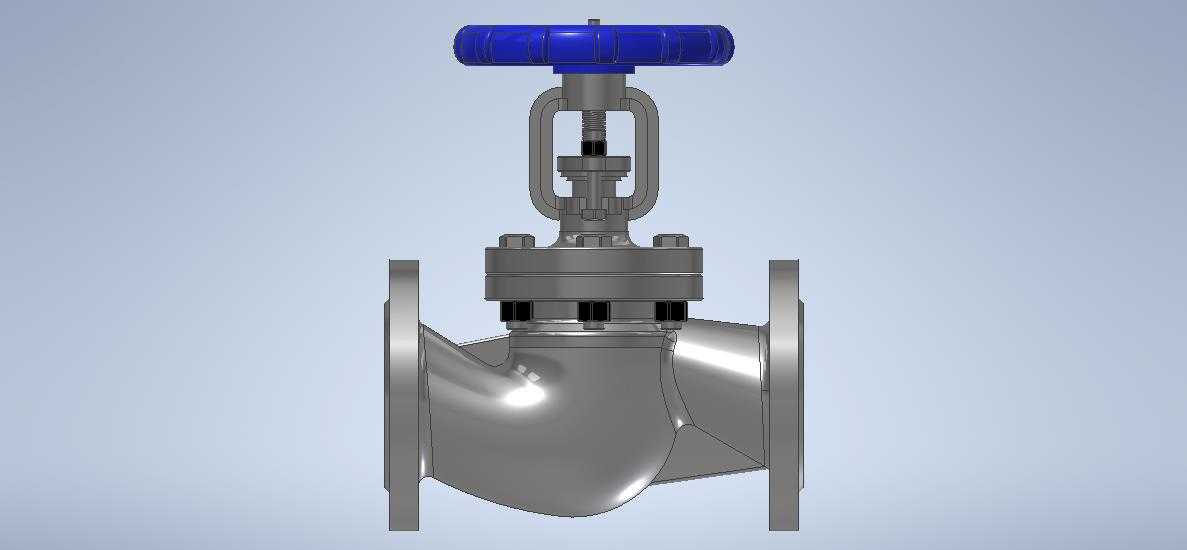

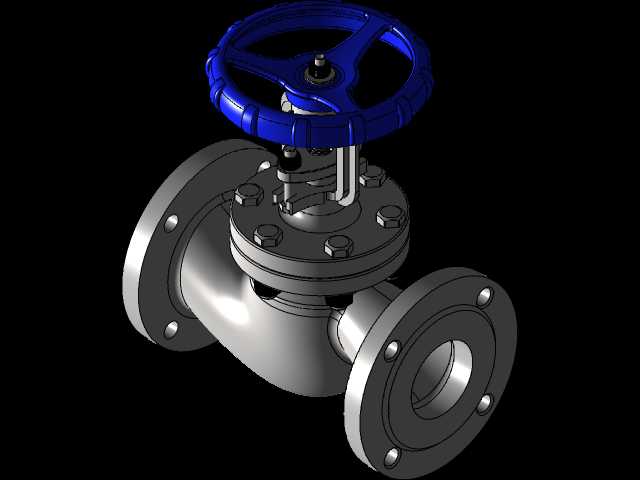

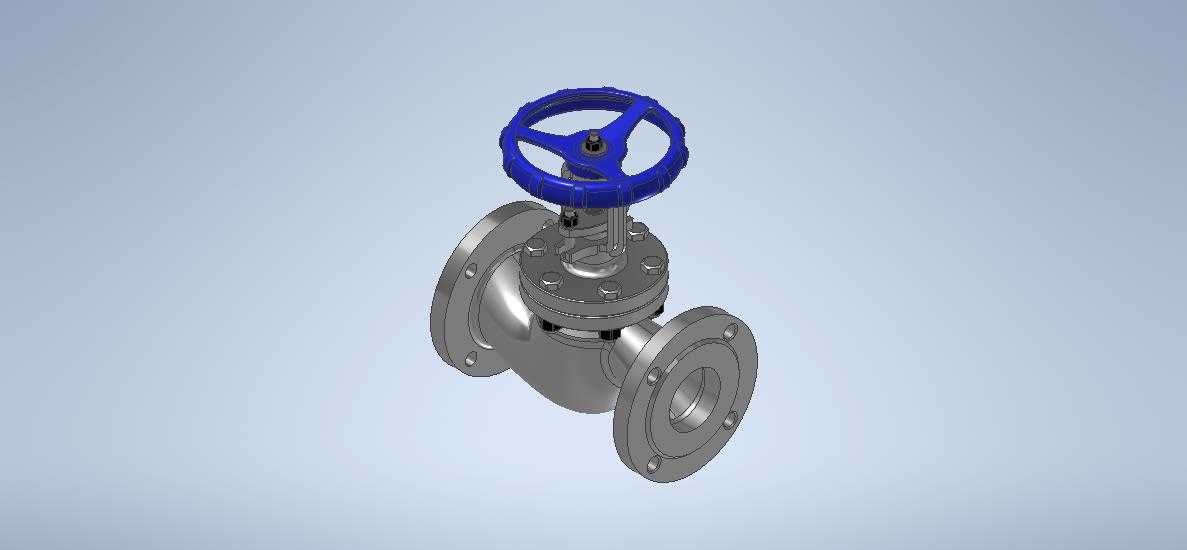

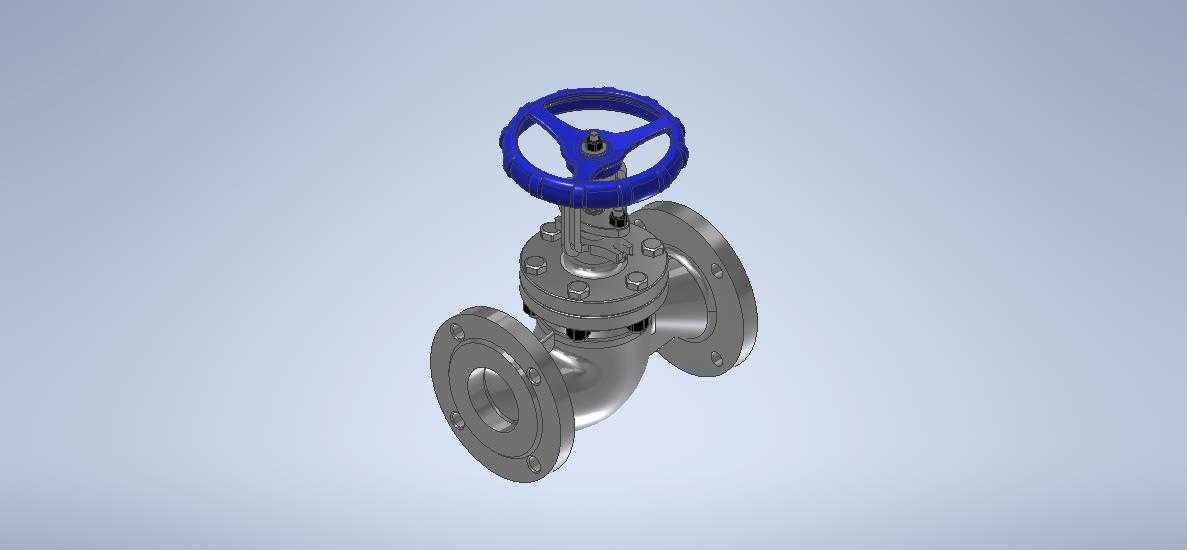

　　这套手动法兰截止阀的三维结构，还原了工业管路里最常见的强制密封截流部件形态，阀体采用下进上出的S形流道布局，两侧伸出带螺栓孔的法兰对接端，可直接匹配同压力等级的工艺管线法兰盘，安装时只需对齐法兰密封面、穿入紧固螺栓并按对角顺序预紧，即可完成管路串接，不需要额外焊接坡口，后期拆检维护也能直接断开法兰取出整阀，在化工流体输送、暖通蒸汽管网、水厂净水工段、中小型锅炉给水回路里都有大量应用。

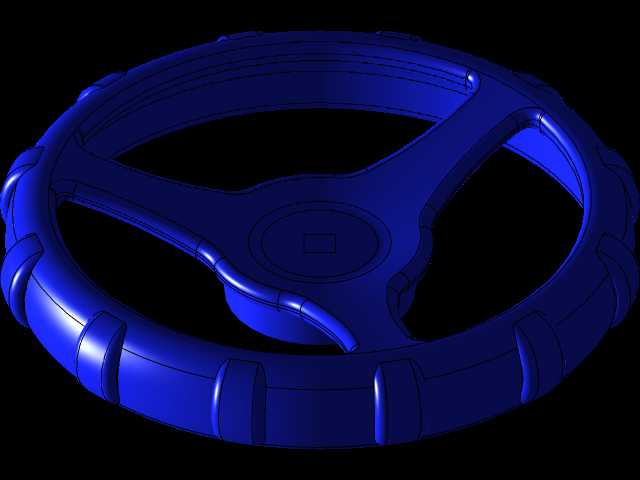

　　从现场使用逻辑来看，这类截止阀核心作用是通过阀瓣的直线升降改变流道通流面积，既可以完成管路全通、全断的截流操作，也能在小开度区间微调管路流量，和球阀类快开构件不同，它的阀瓣密封面在闭合过程中沿阀杆轴向垂直压向阀座，密封副之间几乎没有横向摩擦刮擦，长期带压启闭后密封面磨损量更小，针对蒸汽、洁净水、弱腐蚀性工艺介质的长期截流工况适配性更强。顶部蓝色手轮通过梯形螺纹副和阀杆配合，操作人员旋转手轮时，螺纹传动把圆周转动转化为阀杆的竖直直线位移，阀杆中段的明杆支架结构会把阀杆升降行程完全外露，巡检人员站在管线旁不用凑近阀体，直接观察阀杆伸出支架的长度就能判断阀门当前开度，在多阀门并排布置的管廊工段里，能快速区分各个阀门的启闭状态，避免误操作。

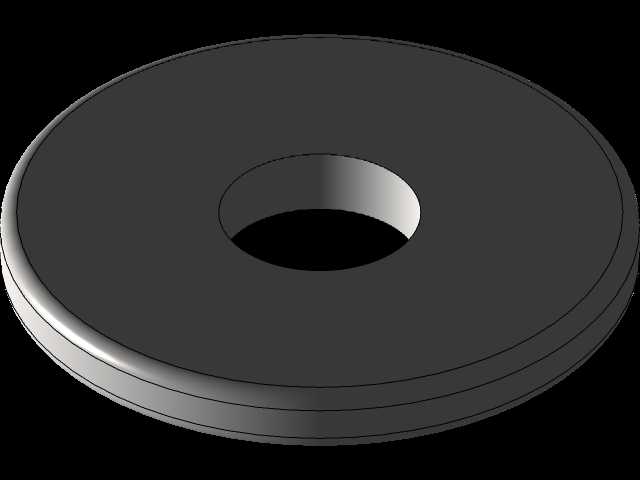

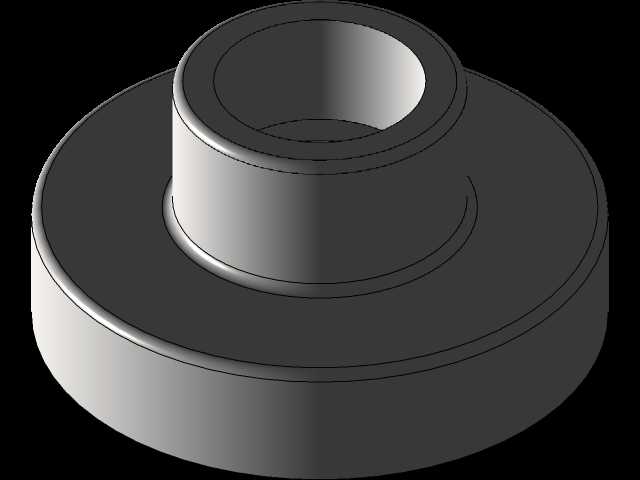

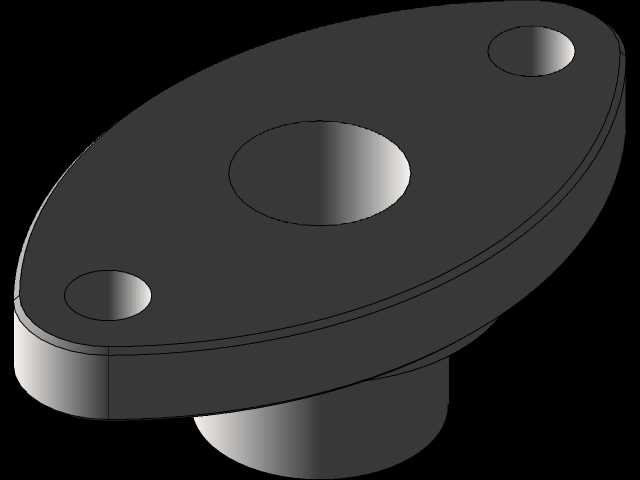

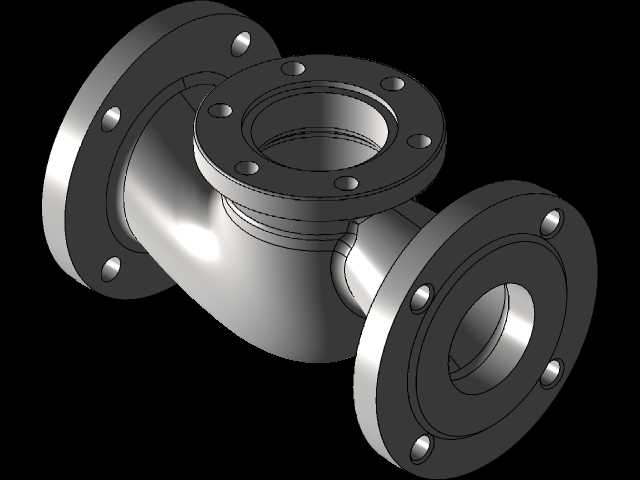

　　结构建模时首先从阀体流道入手，先绘制两侧法兰的外圆、密封凸台与均布螺栓孔轮廓，再扫掠出S形介质流道的内腔曲面，阀体中腔预留阀座安装台阶，保证阀瓣下行到位时密封面可以完全贴合阀座密封环。中法兰位置采用多组螺栓把合阀盖，阀盖和阀体之间加装密封垫片，阻断介质从中法兰结合面外泄的路径；阀盖内部嵌套填料函结构，填入柔性密封填料后通过填料压盖压紧，即便阀杆长期上下往复动作，填料也能抱紧阀杆外壁，防止管路内压力介质顺着阀杆配合间隙向外渗漏。手轮和阀杆的连接位置设置锁紧限位，避免全开状态下继续旋转手轮把阀瓣拉离阀座导向区间，支架两侧的镂空开窗既减轻了整阀自重，也给填料维护、阀杆螺纹润滑留出了操作空间，现场检修时不用完全拆解阀体，就能直接在支架位置完成填料更换、螺纹副涂脂保养。

　　安装边界上，两侧法兰的端面间距、法兰外径、螺栓孔中心圆直径都严格对应公称通径与公称压力的管路标准，布置管线时要在阀门手轮上方留出足够的操作空间，保证操作人员可以完整旋转手轮不被周边管线、桥架遮挡；阀体下方要预留支撑位，大通径工况下不能让管路两端的法兰承受整阀的全部重量，需要在阀体底部加装管托承重，避免长期运行后法兰结合面受偏心载荷出现密封渗漏。流道的转向结构让介质流通时存在一定的沿程阻力，设计选型时会把它布置在对流阻要求不极端、但对截流密封可靠性要求高的工段，泵出口截流、设备进出口隔离、蒸汽支路调节这类场景里，它的结构稳定性远优于简易薄板截流件。建模过程中所有配合面都保留了实际工程间隙：阀瓣和阀座的密封面预留研磨余量，阀杆和填料函之间保留往复运动间隙，中法兰螺栓孔留出穿栓公差，整个结构没有脱离工业阀门的实际制造逻辑，每一处外形特征都对应现场装配、运维、使用的实际需求。
