三片式手动法兰球阀三维结构设计

　　这套三片式手动球阀结构主要面向工业管路系统中的截断与接通工况，常见于水处理、化工配料、液压站、冷却循环、压缩空气以及小型工艺管线中。阀体采用三段组合形式，左右两侧为带连接端口的侧阀体，中间为容纳球体的主阀体，三者通过周向均布的长拉杆与锁紧螺母压紧固定。相比整体铸造阀体，三片式结构在检修时不必将整条管路从安装位置拆除，松开侧阀体连接后即可取出球体、阀座和密封件，维护边界更清晰，也便于加工阶段分别控制内腔与密封面精度。

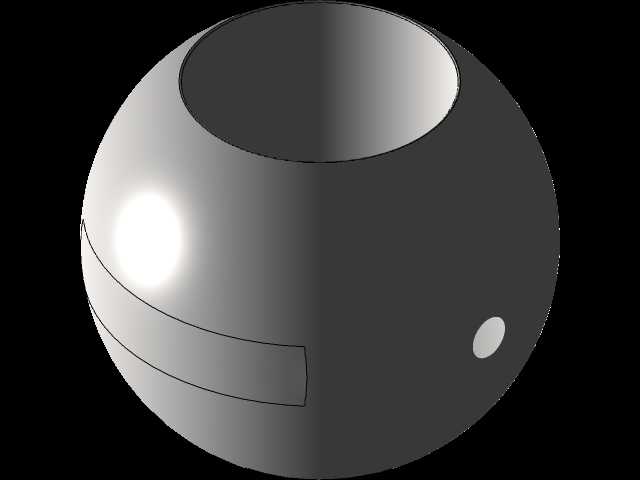

　　从功能上看，阀门核心执行件为内部球形关闭件，球体沿流道方向开设通孔，通孔与管路轴线对准时介质直线通过，流阻较低；阀杆带动球体旋转约九十度后，通孔与流道垂直，球面压紧两侧阀座形成密封。该结构适合频繁开关或长期保持开位、闭位的场合，但不宜作为节流阀长期处于半开状态，否则高速介质会冲刷球面与阀座，产生噪声并加速密封面损伤。顶部手动手柄通过扁方或销接结构与阀杆连接，手柄方向通常与流道一致表示开启，垂直表示关闭，现场人员无需额外仪表即可判断阀门状态。

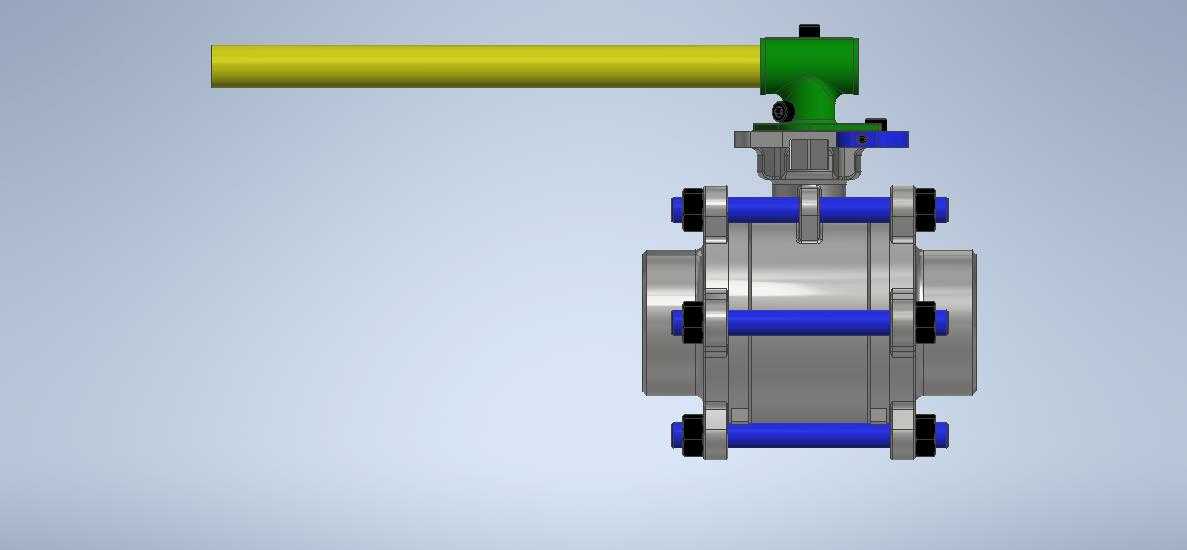

　　建模时需要重点处理球体、阀座、阀杆和中体之间的配合关系。球体与阀座构成主密封，阀座材料可根据介质选择聚四氟乙烯、增强塑料或金属密封环；阀杆穿过阀体上部，依靠填料或密封圈实现杆部外漏控制，并通过台阶、压套或锁紧结构防止压力作用下阀杆脱出。三片阀体之间的密封多依靠薄垫片或成型密封垫，装配时拉杆需按对角顺序逐步紧固，避免单侧压紧造成阀体变形、阀座偏载或球体卡滞。图中蓝色杆件即为贯穿三片阀体的拉紧螺栓，黑色端部为螺母或防松垫圈，其数量和分布直接决定阀体承压后的闭合均匀性。

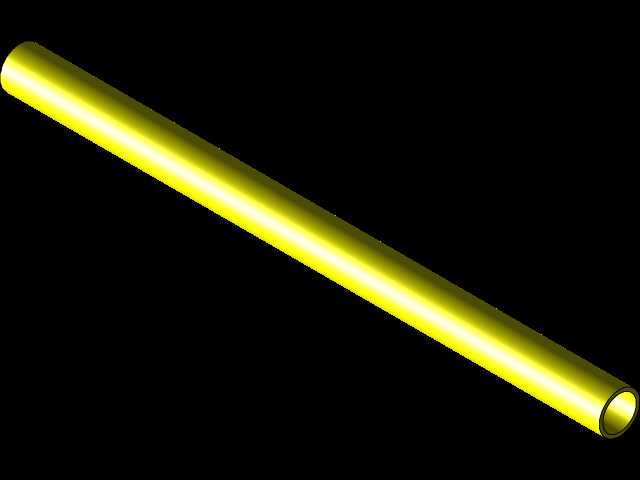

　　外形尺寸方面，选型与布置时不能只看公称通径，还要同时校核阀体总长、法兰外径、螺栓孔分布、顶部手柄回转半径以及管道中心线到手柄末端的操作空间。三片式球阀侧部接口若采用法兰连接，管路侧法兰需要与阀体端口同轴，螺栓孔方位应在装配前确认；若采用螺纹或焊接接口，则要预留拆装侧阀体所需的轴向间隙。手柄较长，虽然能够降低手动操作力矩，但在密集管廊、靠近墙面或设备护罩处容易发生干涉，设计阶段应让手柄在全开、全关两个极限位置均无碰撞，并保留操作人员握持空间。

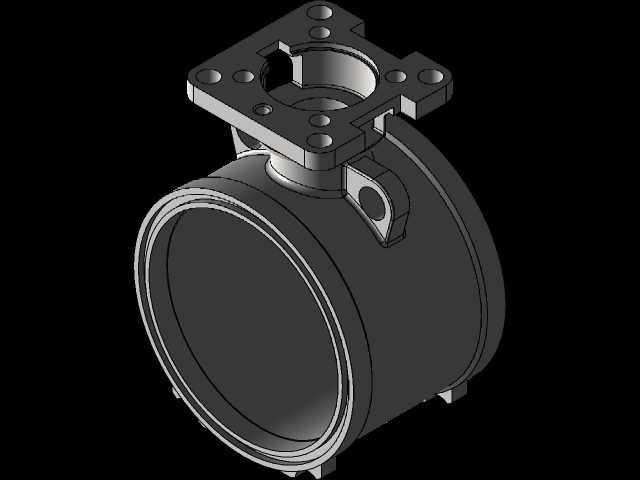

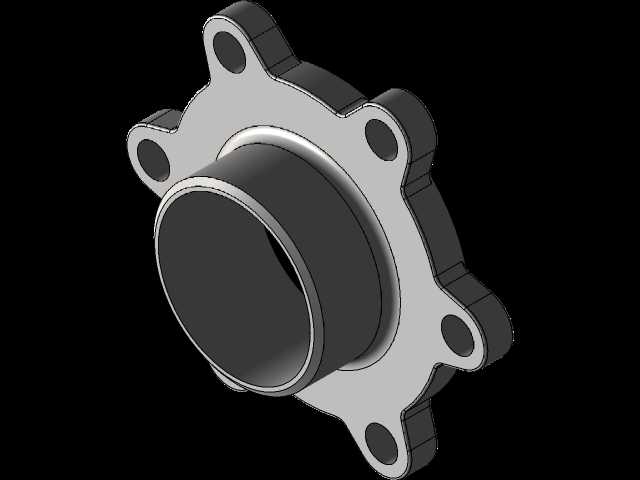

　　结构设计思路上，三片式方案把承压壳体、密封组件和驱动部分拆成相对独立的模块。中间阀体承担球体定位与上部阀杆支撑，左右侧阀体既形成管道连接，又通过端部结构约束阀座；长拉杆提供预紧力，使内部密封件在额定压力下保持接触。这样的布置有利于铸件或机加工件简化，也让密封件更换、球体表面检查和阀座重新选配更加方便。三维建模时应保证流道孔、球体通孔、侧阀体接口三者同轴，阀杆旋转轴线与球体中心相交且垂直于流道方向；若这些基准出现偏差，装配后会出现开关力矩增大、内漏或手柄定位不准。

　　在实际设备布局中，这类球阀通常布置在泵出入口、设备检修支路、罐区接管、仪表旁通和分段管网节点上。泵出口位置的阀门除承受介质压力外，还可能受到水锤和振动影响，因此阀体固定、管道支撑和螺栓防松都要纳入设计；水平管路上安装时，阀杆竖直向上或倾斜布置通常更利于填料维护和手动操作，不建议将阀杆朝下，以免积液、污物进入填料区域。若用于蒸汽、高温液体或温差较大的工况，还要考虑阀体、球体和密封材料的热膨胀差异，预紧力不能按冷态一次性过度锁死。

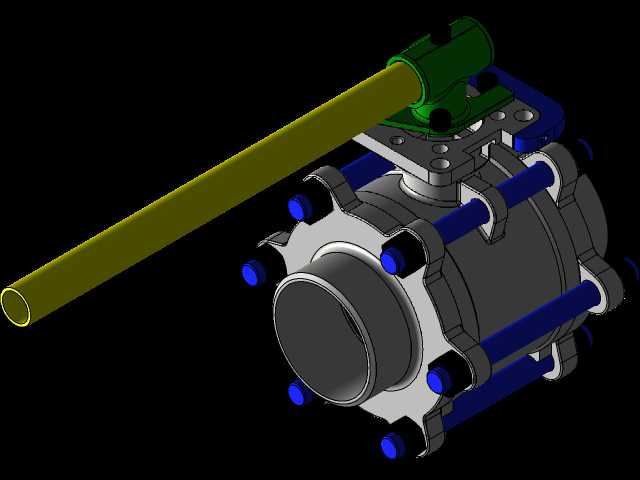

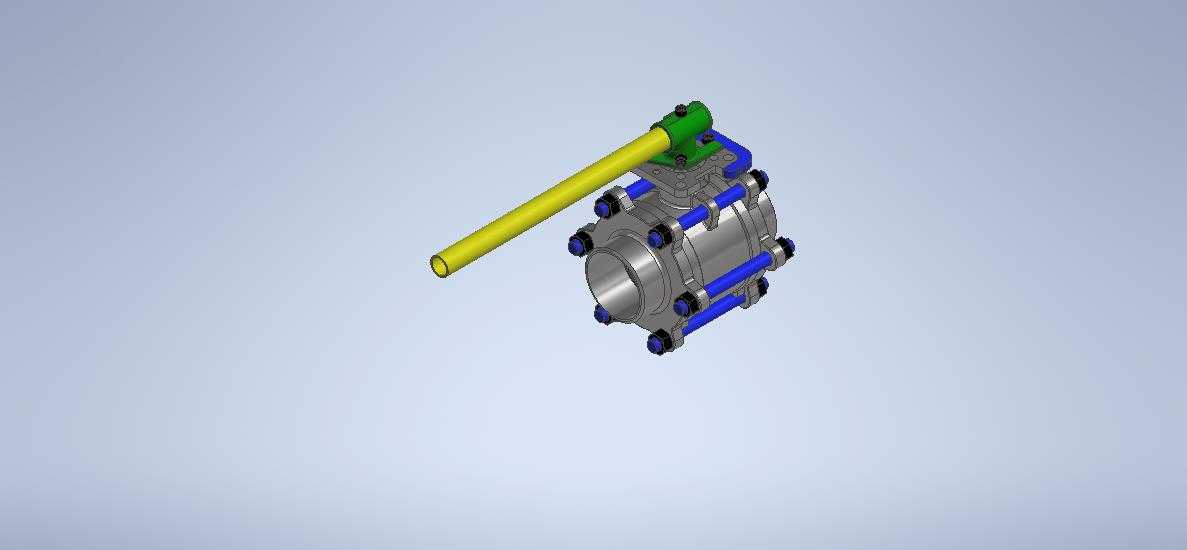

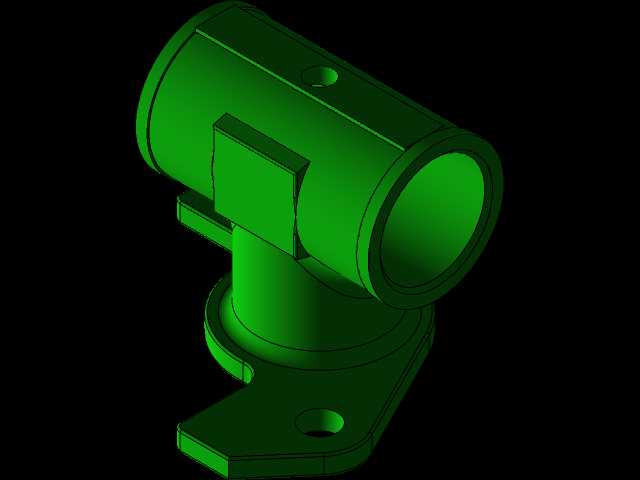

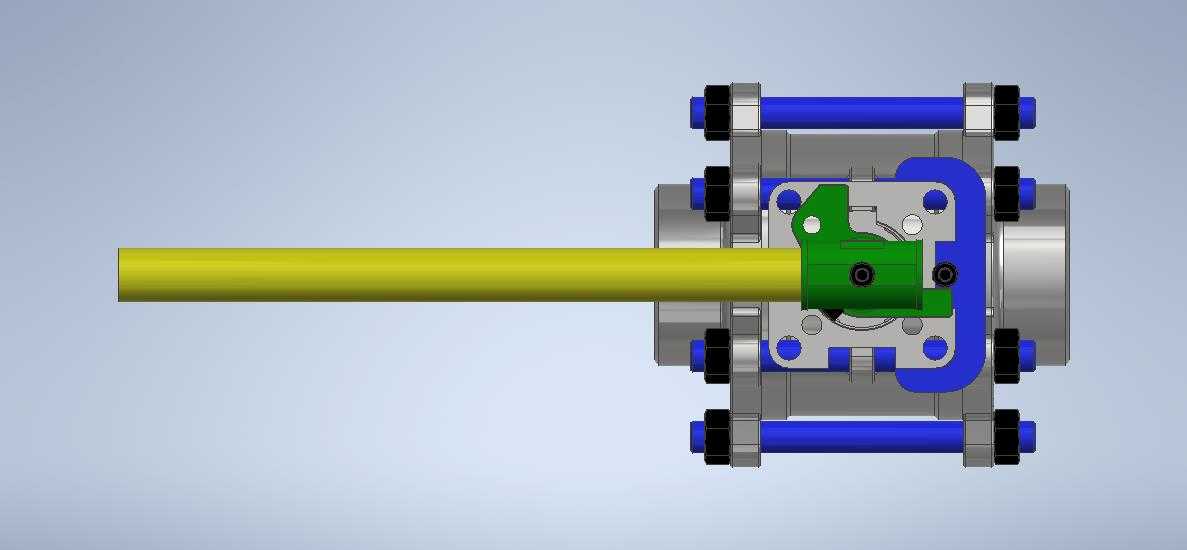

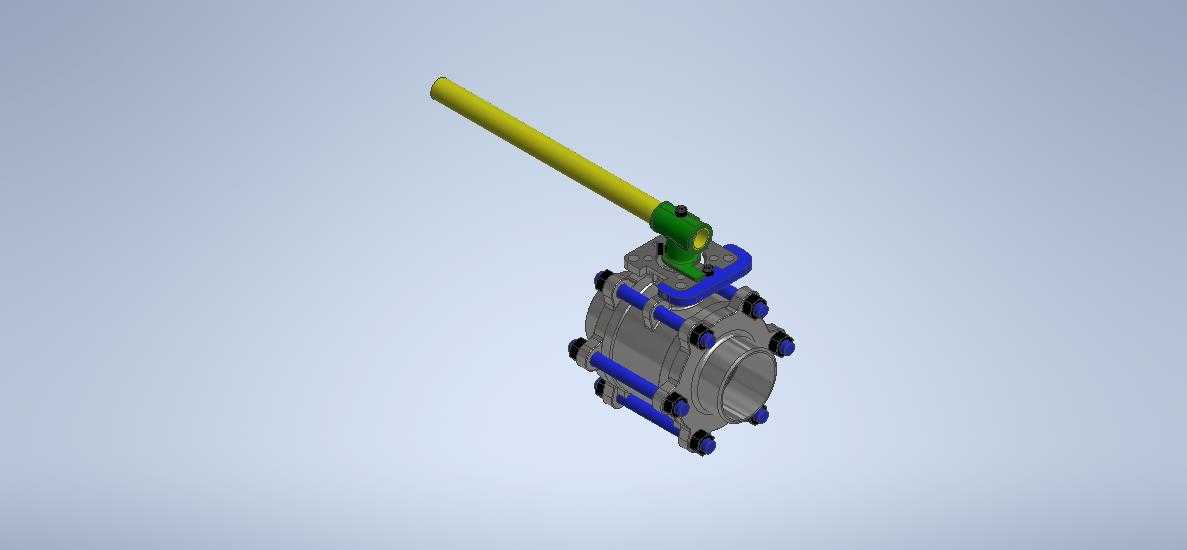

　　模型表达上，外轮廓应完整体现银色三段阀体、蓝色拉紧螺栓、黑色锁紧件、绿色上部支架以及黄色长手柄的装配关系；内部结构则需反映球体回转中心、阀座压缩量、阀杆传动段和密封压盖位置。对于工程出图或设备选型，可进一步补充法兰端面尺寸、结构长度、手柄高度、开关角度、螺栓规格和检修拆卸空间，使三维模型不仅用于外观展示，也能直接服务于管路布置、干涉检查和维护方案制定。
