黄铜手柄内螺纹一体式手动球阀

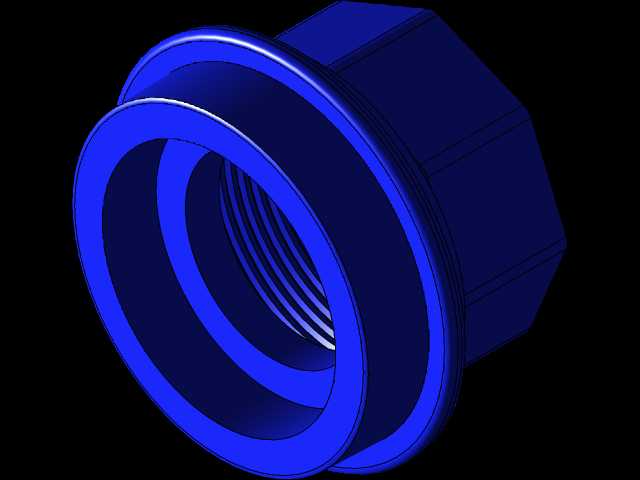

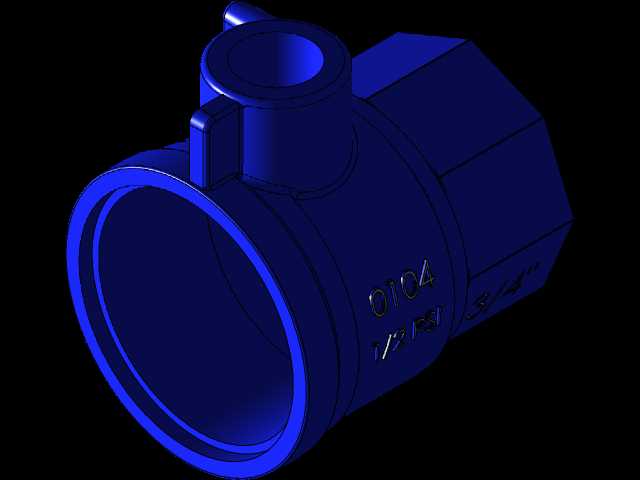

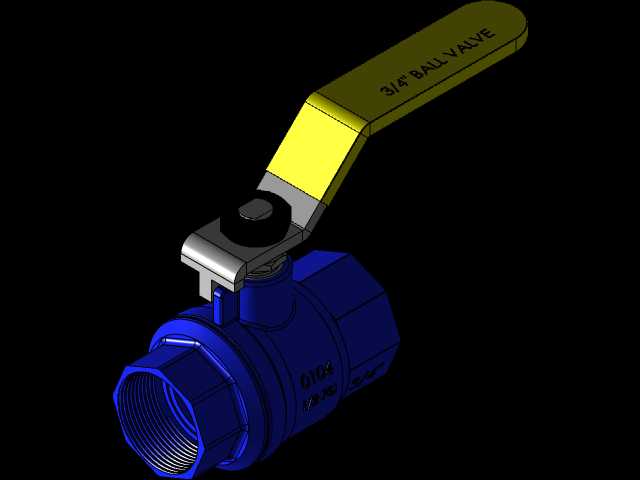

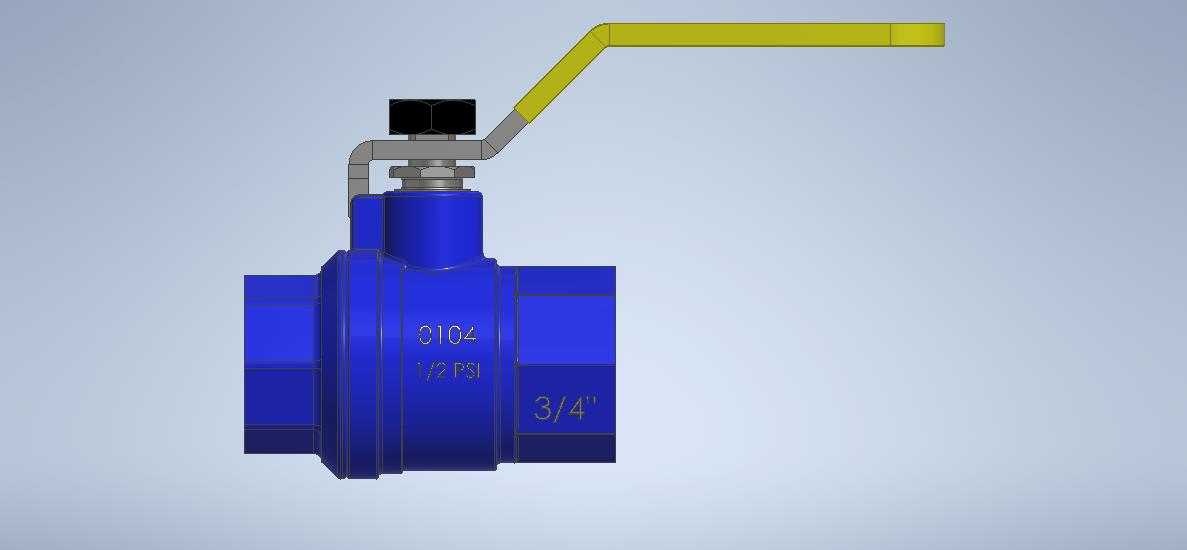

　　这款一体式手动球阀的三维结构完整还原了小口径管路截断类元件的全部装配关系，阀体采用整体模锻成型的直通式流道布局，两端加工标准内螺纹接口，公称通径对应3/4英寸规格，阀体表面铸有清晰的通径标识与压力等级标注，适配常规水、气、低压油类等中性流体输送管路的通断控制场景。从现场安装的边界条件来看，该类球阀大量应用在车间压缩空气支管、建筑给排水分户管路、小型液压站旁路、暖通空调水系统末端等位置，安装时无需额外配对法兰，直接通过管螺纹旋入对接管路即可，轴向安装长度远小于同通径法兰式球阀，在狭小的设备机柜内部、管线排布密集的管廊分支点，能大幅节省安装空间，避免管路走向出现不必要的弯折。

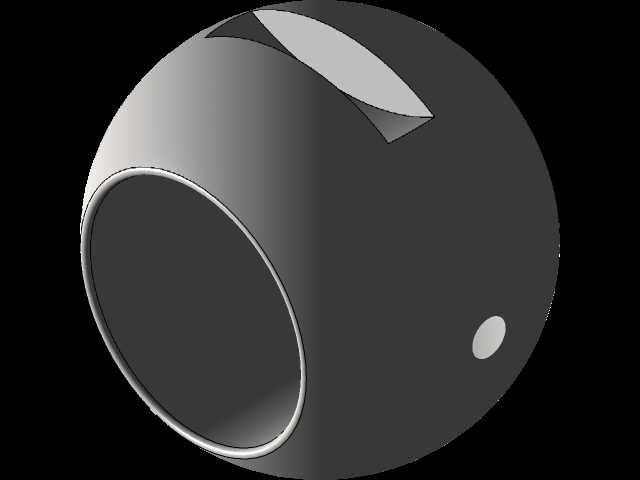

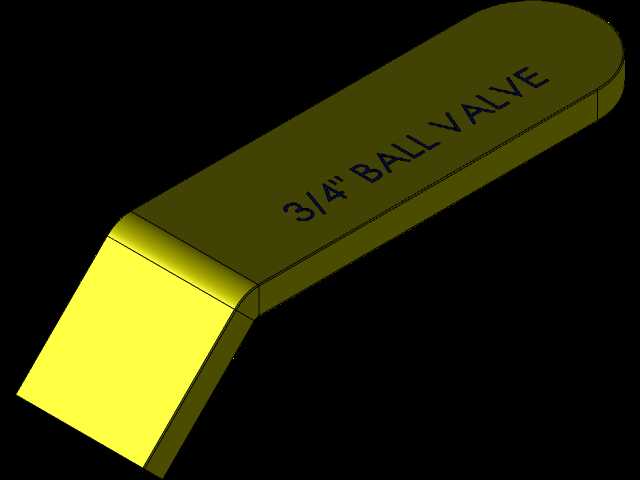

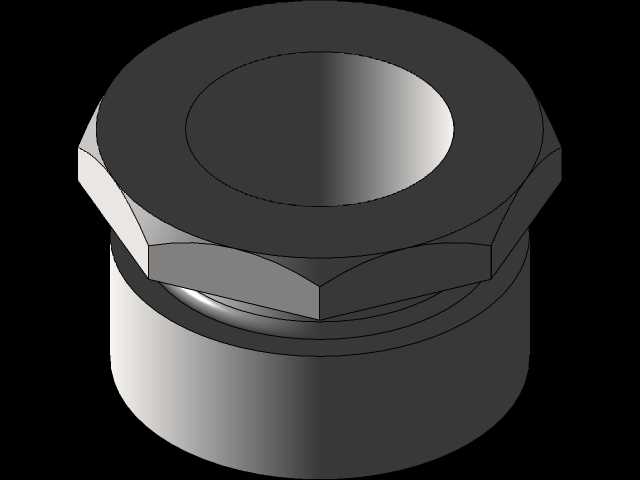

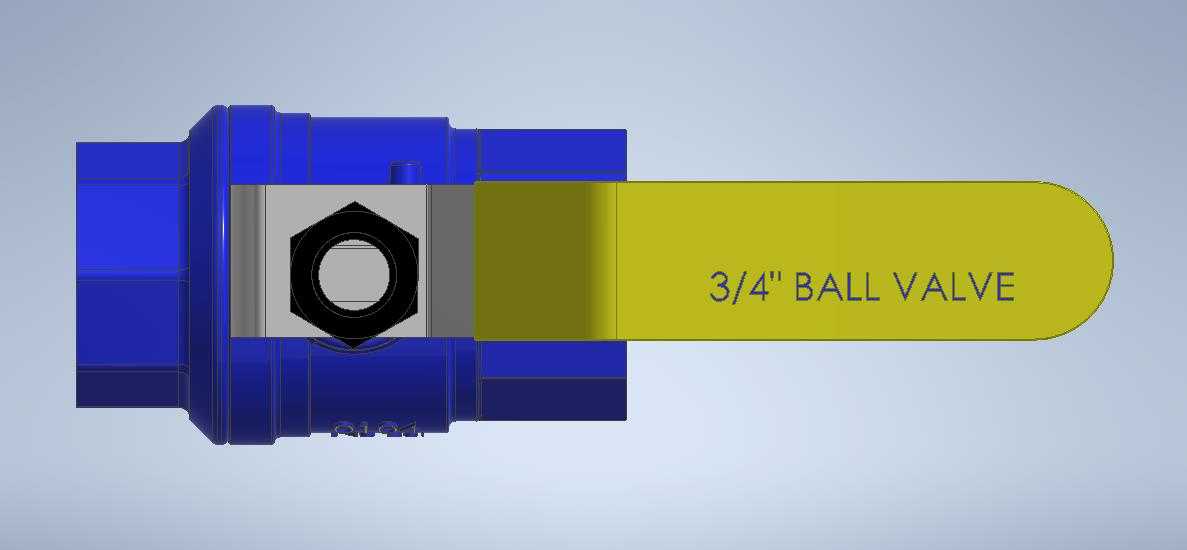

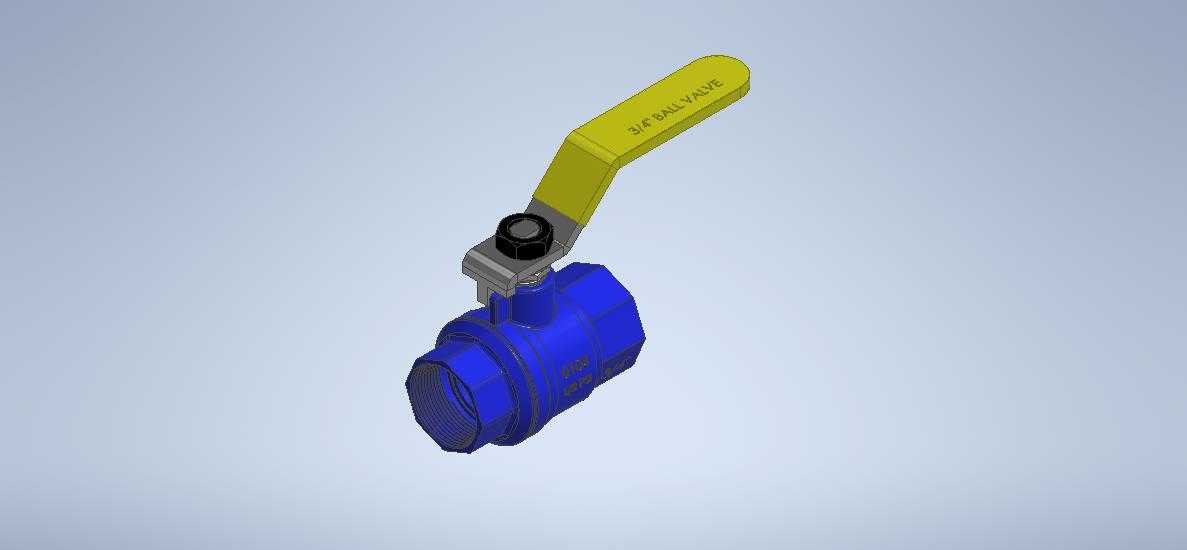

　　结构设计上，球体采用浮动式装配逻辑，介质通入阀腔后，流体压力会将球体推向出口侧的密封座，自动补偿密封副的预紧间隙，低压工况下也能实现可靠的零泄漏截断。阀杆采用下装式防飞出结构，从阀体内部穿入阀杆安装孔，外部通过压盖螺母锁紧填料密封组，即便阀腔内部存在异常升压，阀杆也不会被介质压力顶出，从结构根源上消除了阀杆承压脱出的安全隐患。操作端搭配加长弯折式钢制手柄，手柄表面做黄色警示涂装，在管线密集的车间环境里操作人员可以快速识别阀门位置，手柄的90度旋转行程对应阀门全开、全关两个工位，手柄走向与管路平行时为全开状态，与管路垂直时为全关状态，无需额外加装阀位反馈装置，现场巡检人员一眼就能判断阀门的启闭状态，避免误操作。

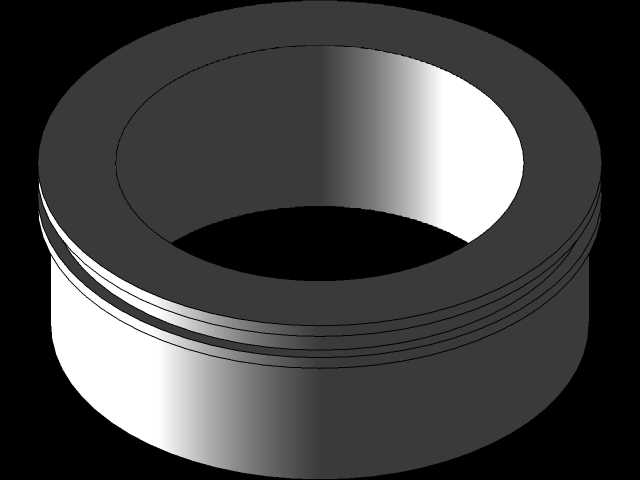

　　建模过程中完整还原了各零件的配合公差逻辑：阀体中腔的密封座安装槽预留了密封件的压缩余量，球体与阀杆的连接扁方采用间隙配合，保证操作时扭矩传递顺畅无卡滞，手柄与阀杆的配合方孔做了防松定位，压盖螺纹的旋合长度满足低压工况的密封强度要求。从流道特性来看，全通径的内部通道在全开状态下，流道内径与连接管路的内径基本一致，介质流经阀门时不会产生明显的节流压降，也不会在阀腔内部形成滞留死角，用于输送含微小固体颗粒的流体时，也不容易出现颗粒沉积卡涩球体的问题。日常维护层面，该一体式结构没有多余的外接螺栓，阀体外部没有额外的结合面，外漏风险点仅集中在阀杆填料一处，长期使用后如果出现阀杆位置微渗，只需适度拧紧压盖螺母即可压缩填料实现密封，无需将整个阀门从管路上拆解下来，运维工作量极低。

　　选型适配时需要注意，两端管螺纹的旋合长度要匹配对接管道的螺纹加工长度，安装时扳手夹持位要选在阀体两端的六角受力面上，不能直接夹持阀体中部的圆柱形腔体，避免阀体受力变形导致内部球体卡滞。手柄的摆动半径在建模时已经做了完整的运动包络校核，90度启闭转动过程中，手柄不会和同侧并行布置的其他管路、支架发生干涉，在多排阀门并排安装的场景下，相邻阀门的中心距只需预留出手柄操作的最小空间即可，不需要额外放大管线间距。该类球阀的密封副采用软质密封材料，密封面接触宽度均匀，操作扭矩轻便，即便现场没有专用工具，操作人员徒手扳动手柄也能完成启闭动作，非常适合需要频繁开关、快速切断介质的管路分支节点。
