法兰连接旋启式止回阀三维结构

　　该三维结构呈现的是一种用于工业管路中的法兰连接止回阀，整体采用铸造型阀体、顶部检修阀盖、侧向法兰接口和螺栓紧固结构组合而成。模型重点表达了阀门外部装配关系、法兰连接边界、阀盖密封区域以及紧固件布置方式，适合在管路设备布置、阀门选型校核、检修空间分析和三维装配协同中使用。

　　从实际用途看，这类阀门主要安装在液体或气体输送管道中，依靠介质自身流动推动内部启闭件动作，使介质沿设定方向通过；当管路出现反向流动趋势时，启闭件回落并贴合密封面，从而限制介质倒流。它常见于泵站出口、冷却水系统、给排水管线、化工输送管线以及锅炉辅助管路等场景。与闸阀、截止阀不同，止回阀并不承担频繁人工切断或调节流量的任务，其核心价值在于自动维持流向，降低倒流对泵、仪表、设备和管道系统造成的冲击。

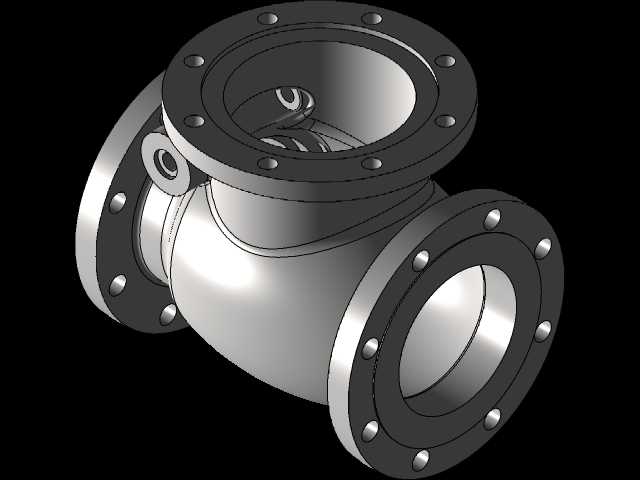

　　模型外形为典型角向布置的铸造阀体，主通道两端设置圆形法兰，法兰面上均匀分布螺栓孔，用于与管道法兰配对连接。法兰端面需要在装配时与管道轴线保持垂直，孔位方位还应与相邻管件、垫片和螺栓组匹配。若在设备总体设计中引用该模型，不能只关注阀体本体轮廓，还应预留法兰外侧穿螺栓、放置扳手以及后期拆装垫片的空间。尤其在靠近墙面、梁柱、设备底座或其他阀件密集布置时，法兰周向操作间隙不足会直接影响现场安装。

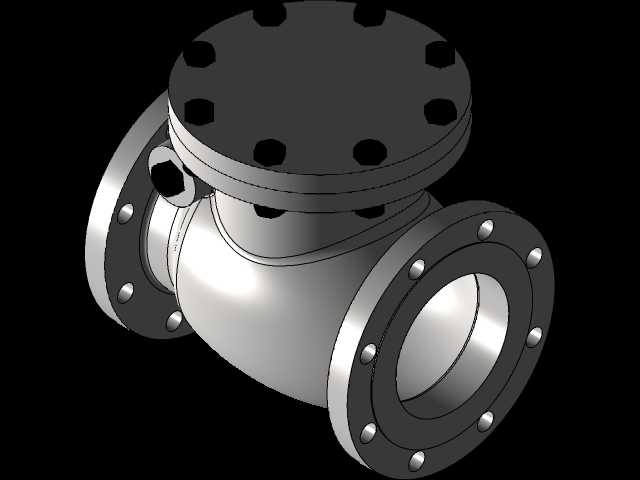

　　顶部阀盖通过多颗螺栓压紧在阀体上，阀盖与阀体之间形成检修和密封界面。该结构的优势在于不必将整台阀门从管路上完全拆除，即可在维护时打开上部区域，对内部阀瓣、销轴、密封面等构件进行检查。阀盖螺栓呈圆周分布，建模时需要注意螺栓数量、节圆直径和相对法兰孔位的角度关系。实际装配中，阀盖紧固件通常按对称交叉顺序逐步压紧，以减少单侧受力造成的密封面偏载。

　　阀体外壳采用圆滑过渡的厚壁铸造形态，流道在内部转折处需要兼顾通过能力和压降控制。外部加强曲面并非单纯造型，而是为了承受管道内压、法兰弯矩以及温度变化带来的附加应力。进出口法兰附近的壁厚通常较厚，因为该区域既承担连接载荷，又可能受到管道热膨胀、支吊架沉降和水锤冲击影响。三维建模时若只按外观曲面处理，容易忽略铸造圆角、拔模斜度、加工余量和螺栓沉台等工程细节，导致后续出图或加工沟通时出现偏差。

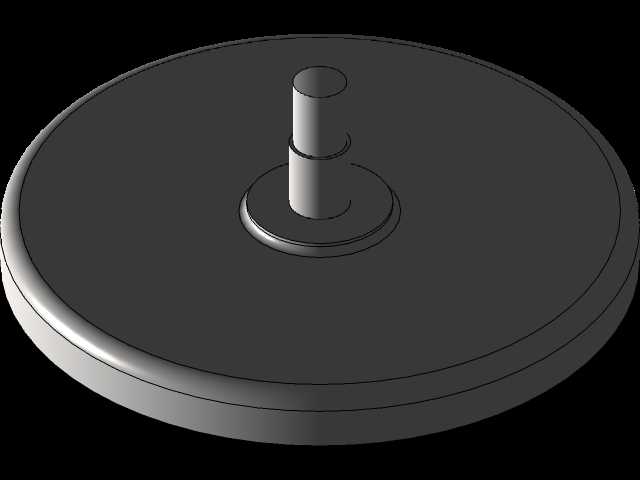

　　在结构设计思路上，该类阀门需要同时满足流通、密封、承压和维护四项要求。流道入口与出口的中心线关系决定了介质通过时的转向角度，也影响阀瓣开启高度和阻力损失。阀瓣运动区域应避免与阀体内部加强筋或流道壁面发生干涉；全开状态下，启闭件不应长期处于剧烈颤动位置，否则会引起噪声、磨损和密封面损伤。关闭状态下，密封副需要形成足够接触压力，而反向介质压力越大，关闭贴合趋势通常越明显，但瞬时冲击也可能增大。

　　安装边界方面，模型的两个法兰接口构成主要装配约束。选型时应核对公称通径、法兰标准、密封面形式、螺栓孔数量和孔中心圆尺寸；在三维厂房布置中，还需确认阀门长度、阀盖最高点、法兰外径以及检修方向。阀门前后宜保留直管段或柔性连接条件，避免紧邻弯头、变径管或泵出口造成流态紊乱。对于水平管路上的旋启式止回阀，阀盖朝上、阀瓣摆动轴线接近水平的布置更有利于启闭动作稳定；若安装姿态错误，可能导致阀瓣自重不能有效辅助关闭，或开启后与内壁摩擦。

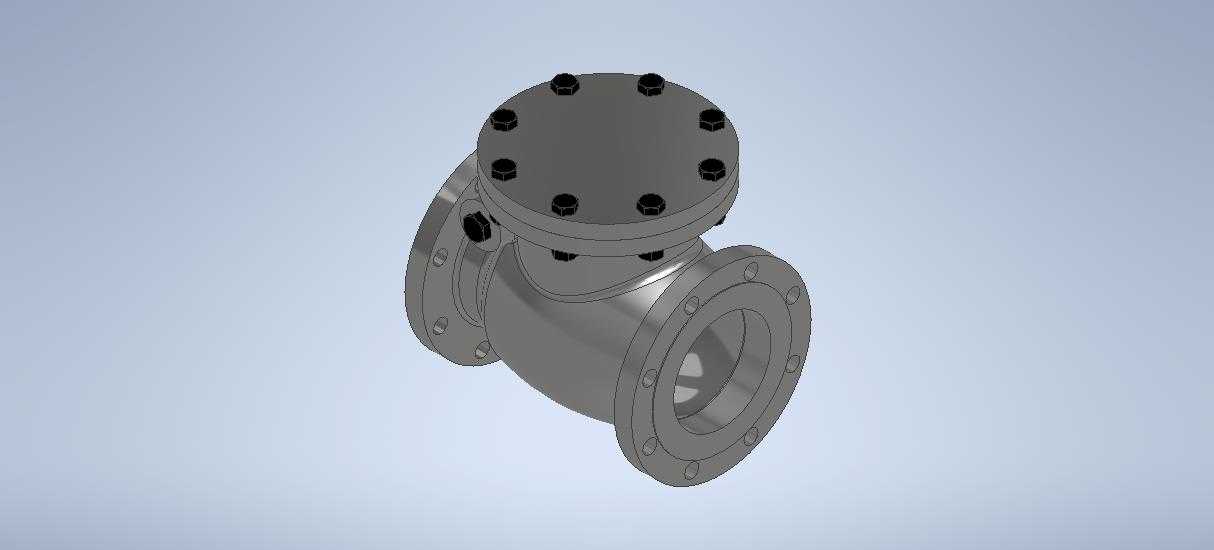

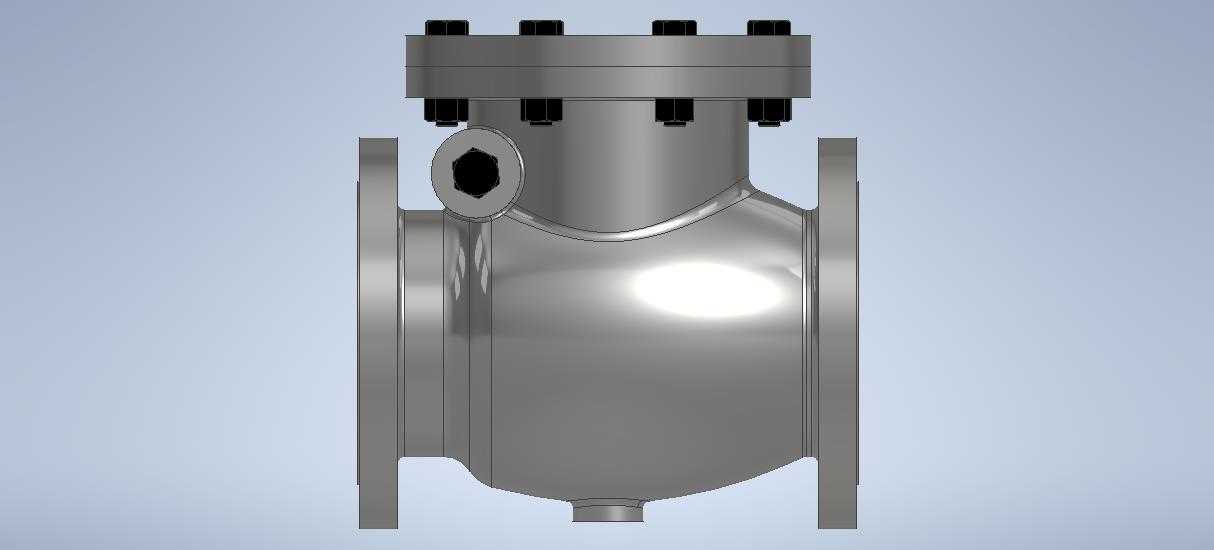

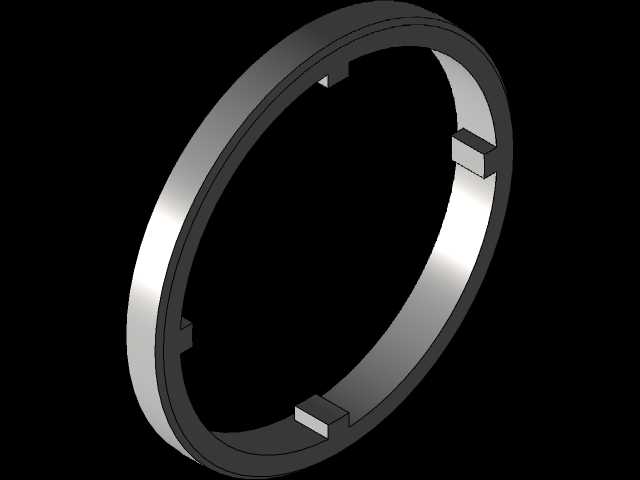

　　从建模表达来看，文件将阀体、阀盖、六角螺栓、法兰孔和密封结合面均以实体方式呈现，能够直观反映装配层级。阀体下部与侧向流道之间的过渡曲面、顶部圆形阀盖以及周向紧固件，是外观识别和干涉检查的重点。工程应用中，可在此基础上补充内部阀瓣、摇臂、销轴、垫片和密封件，以进一步完成剖切表达、运动校核或维修演示。对于管路设计人员而言，此类模型的价值不只在于展示外形，更在于把设备占位、连接尺寸和维护空间提前纳入整体布置，减少现场返工。
