铝型材框架式支撑安装工位结构设计

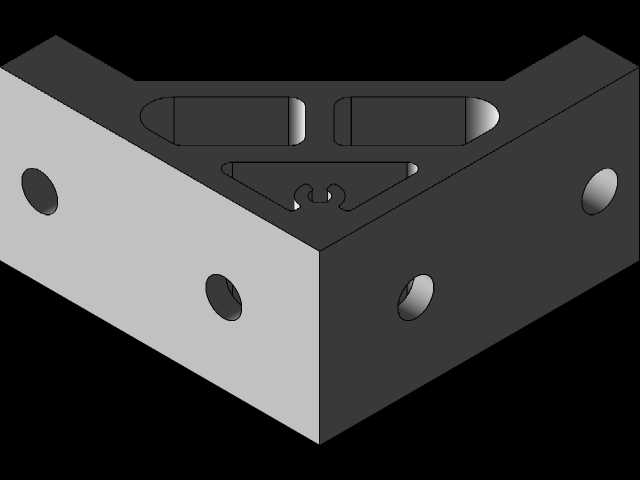

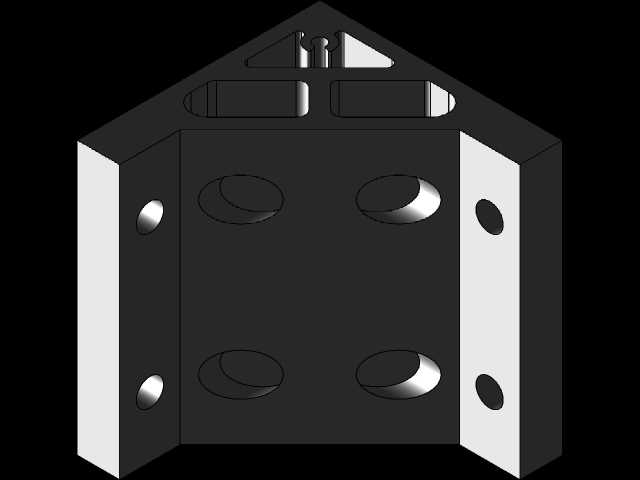

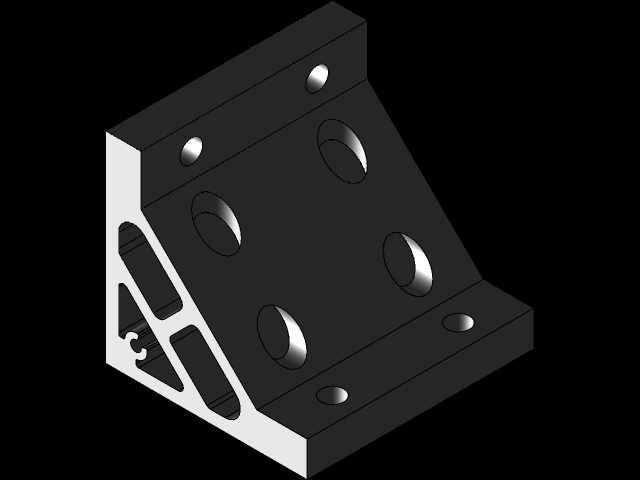

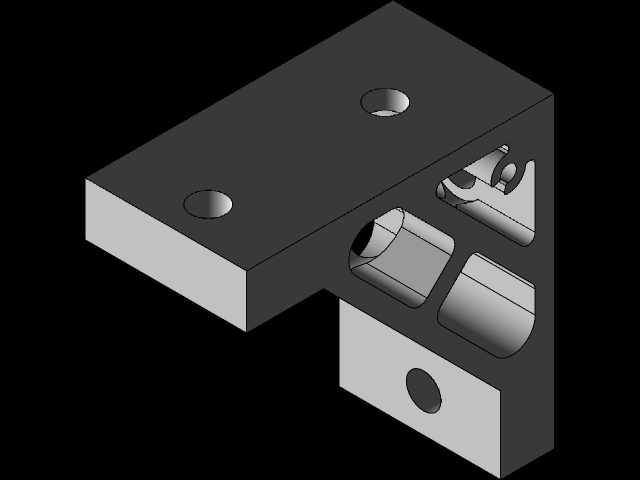

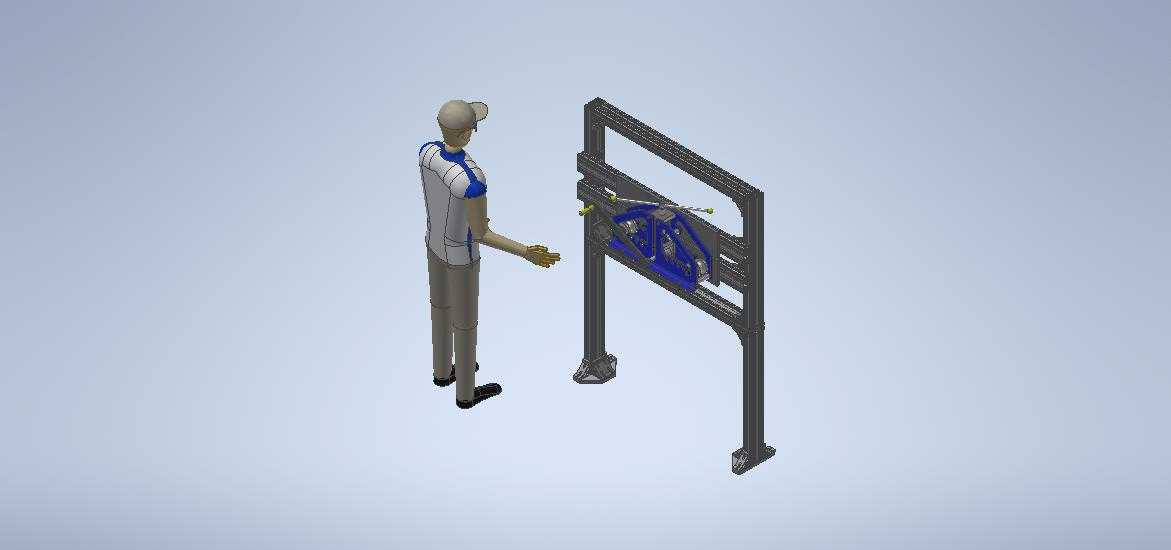

　　这套铝型材支撑框架结构，最初是针对车间内中小型部件的立式安装、调试作业场景开发的，在小型零部件装配、线束排布预组、轻型功能模块挂载这类需要直立操作的工位上，适配性远高于常规的固定式焊接台架。不同于传统焊接钢支架后期改造成本高、表面易锈蚀的问题，整套结构以标准工业铝型材作为主体承载框架，所有连接点位均采用型材配套的角件、T型螺栓实现锁紧固定，不需要做焊接、表面喷涂等二次加工工序，组装完成后即可直接投入工位使用，后期如果需要调整挂载高度、拓展侧边安装位，只需要松开对应位置的紧固件就能挪动型材位置，不需要切割、重新焊接，适配多批次不同尺寸的部件安装需求。

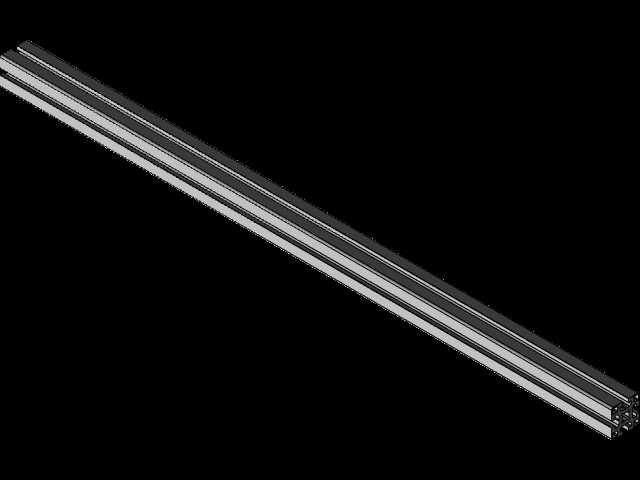

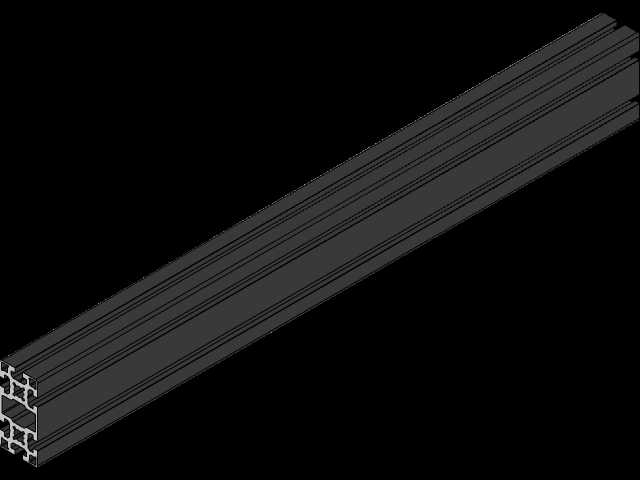

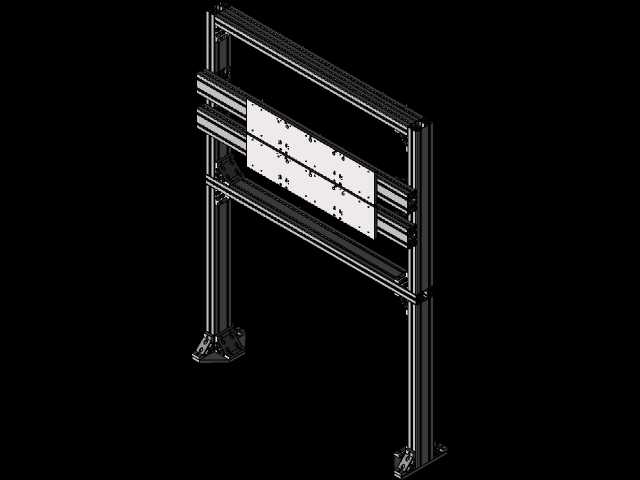

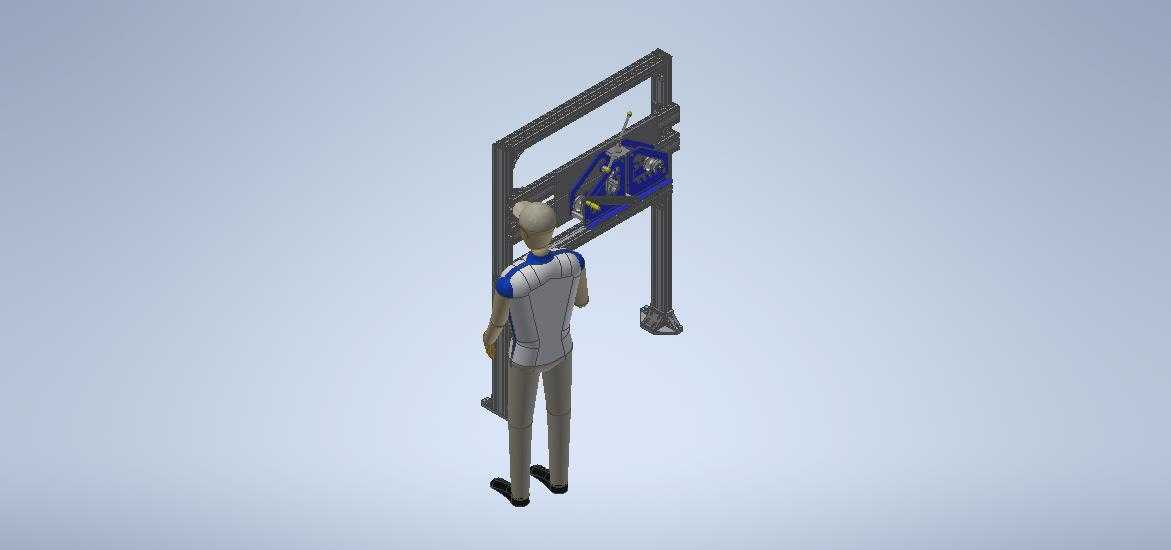

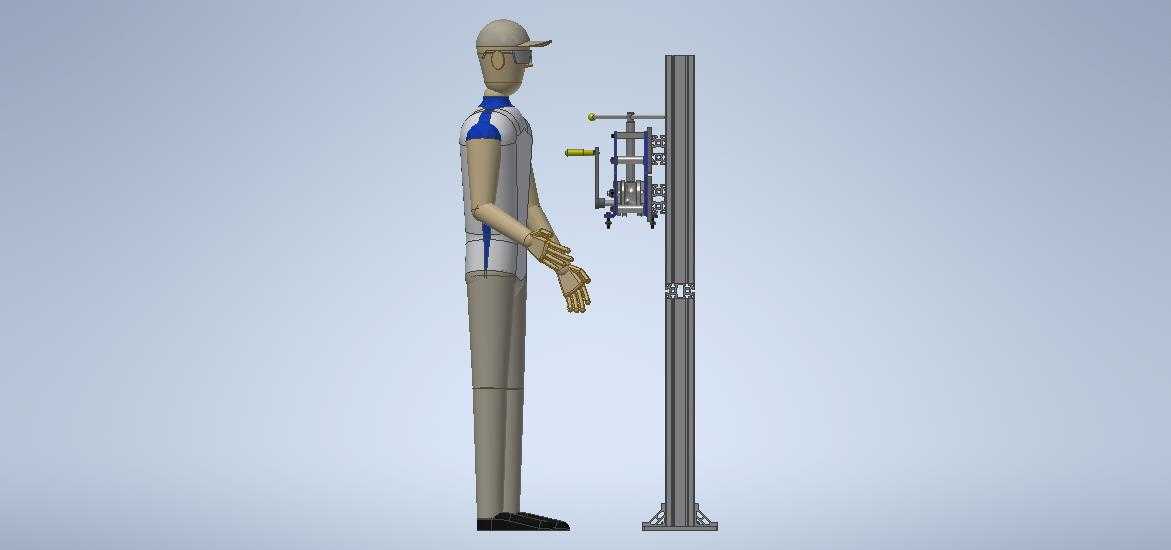

　　从实际使用的工况来看，这套框架的立柱采用双根平行铝型材拼接的结构，单根型材的截面槽口统一采用工业通用的8mm槽宽标准，市面上常规的T型螺母、滑块螺母都能直接嵌入槽内固定，不需要额外做打孔攻丝处理。框架底部设置了两个独立的落地支撑脚，每个支撑脚都预留了膨胀螺栓安装孔，直接固定在水泥地面上就能抵消上部挂载部件带来的倾覆力矩，不需要额外做配重块，在车间地面的安装边界只需要预留长1200mm、宽450mm的矩形区域即可，不会占用过多的工位通道空间，适合在装配线边的空余位置布设。

　　框架的横向承载梁采用可上下滑移的设计，梁体上预留了多组标准安装孔位，不管是挂载小型气动夹具、电气控制盒，还是固定待装配的功能模块，都可以通过孔位直接锁附，横向梁的滑移行程覆盖从距离地面300mm到1600mm的区间，操作人员站立作业时，不管是低位的部件固定还是高位的接线调试，都能把承载梁调整到手肘舒适的操作高度，减少长期弯腰、抬臂作业带来的疲劳感。在框架的侧边还预留了型材拓展接口，后续如果需要增加物料托盘、工具挂板、照明支架这类附属配件，只需要截取对应长度的同规格铝型材，通过角件连接就能完成拓展，不需要对原有主体框架做破坏性改动。

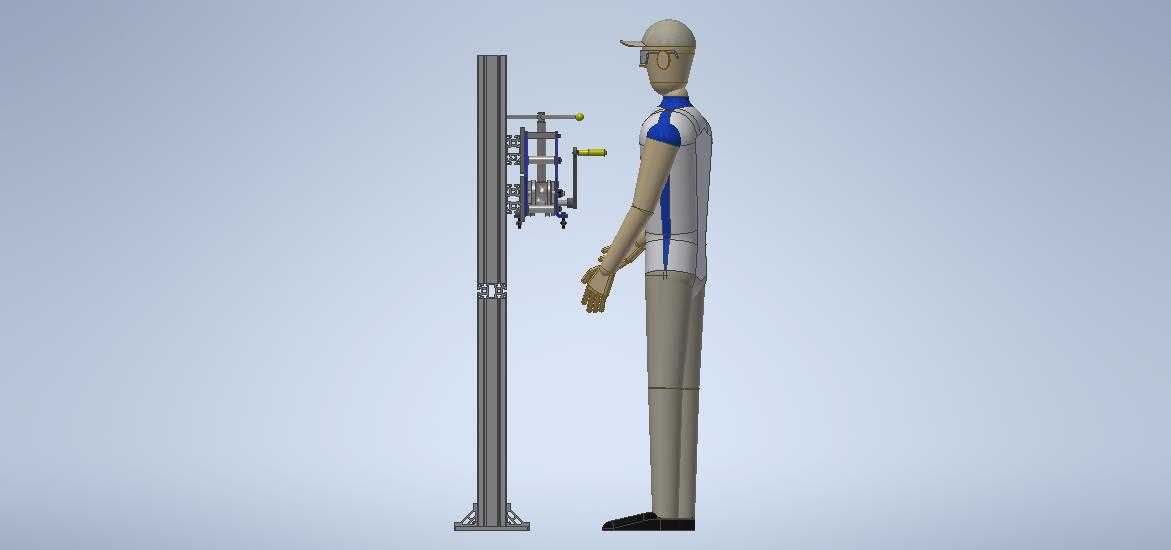

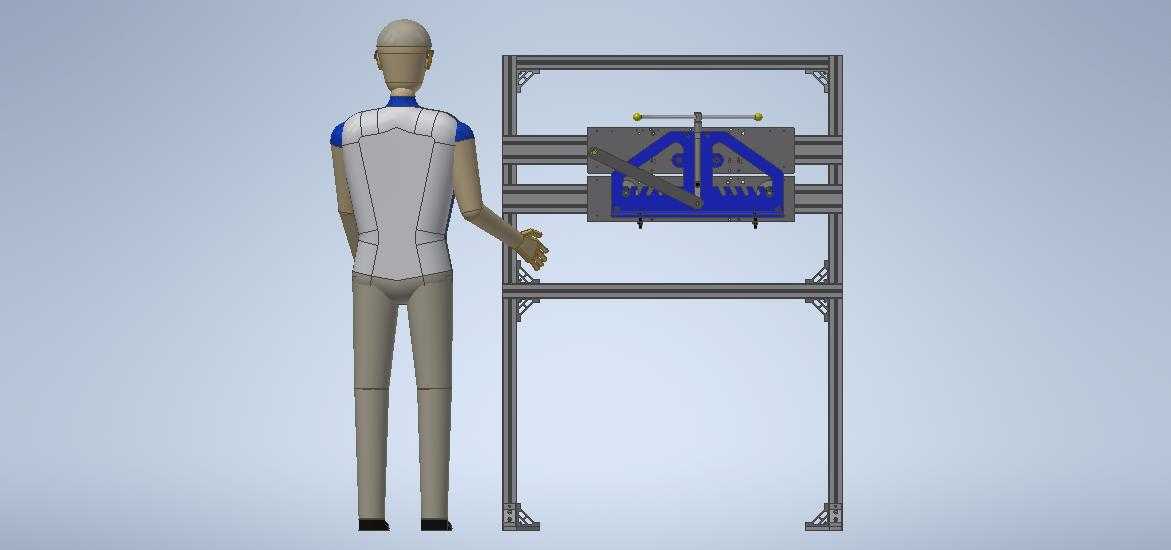

　　设计这套结构的时候，首先核算了整体的承载能力，单根横向梁在两端锁紧固定的状态下，中部挂载25kg的部件时，型材的扰度变形量控制在0.8mm以内，完全满足轻型部件安装、调试的承载需求，不会因为负载出现明显的形变影响安装精度。框架的整体高度设置为1800mm，刚好适配成年人站立作业时的视线高度，操作人员站在框架正前方时，上部的挂载部件不会遮挡视线，能清晰观察到部件的各个安装点位。所有型材的端面都加装了专用的塑料端盖，避免组装、调整过程中锋利的型材切面划伤操作人员，外露的螺栓端头都做了沉头处理，不会突出型材表面勾挂工作服或者管线。

　　在实际的车间应用中，这类铝型材框架除了用作安装工位的支撑结构，还可以根据需求调整型材的拼接方式，改造成小型设备的外围防护栏、物料周转的临时放置架、线边的工具存放架，因为所有构件都是标准工业铝型材和通用紧固件，拆解之后的构件可以重复利用，不会像焊接架那样改造后只能作为废铁处理，长期使用的综合成本远低于传统钢制焊接架。针对不同的地面工况，如果是在环氧地坪的车间内使用，还可以把底部的固定支撑脚换成带刹车的万向脚轮，整个框架就能作为移动式的安装工装，推到不同的作业点位使用，不需要拆解重新组装。

　　结构上没有采用复杂的定制加工件，95%以上的构件都是市面上可以直接采购的标准工业铝型材配件，组装过程只需要使用内六角扳手就能完成，不需要专业的焊接、机加工设备，普通的装配工人对照组装示意图就能在半小时内完成整套框架的搭建，后期维护也非常方便，如果某一根型材出现磕碰变形，只需要拆下对应的紧固件更换同规格型材即可，不需要整体报废更换。框架的铝型材表面采用阳极氧化处理，在常规的车间环境下不会出现锈蚀、掉漆的问题，日常清洁只需要用湿抹布擦拭表面的灰尘即可，不需要做特殊的防腐维护，适合在机加工车间、装配车间、电子组装车间这类常规工业环境下长期使用。
