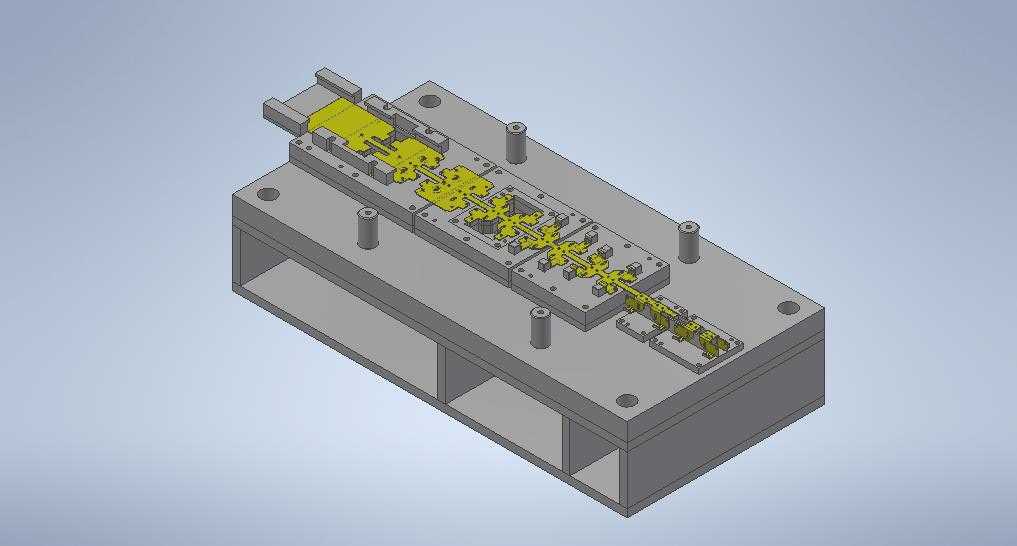

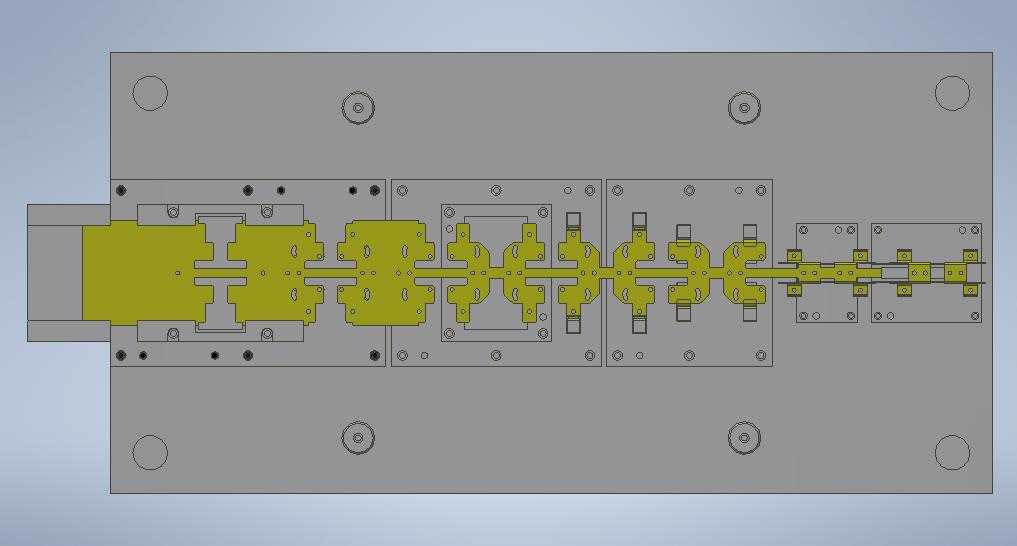

这套三维结构呈现的是一套典型的多工位级进冲压模具,整体沿条料送进方向呈长条形排布,核心工作部分集中在上下模座之间的狭长区域。从俯视视角可以清晰看到,黄色高亮部分为条料在各工位间的载体与工序件轮廓,灰色基体则为模座、固定板及各类成形镶件。模具采用单侧或双侧载体搭边方式,将卷料或条料依次送入冲裁、弯曲、成形等工位,最终在末端分离出成品零件,整个过程在压力机一次行程联动下完成,节拍快、一致性高,广泛用于电子接插件、家电五金、汽车小冲压件等大批量生产场景。

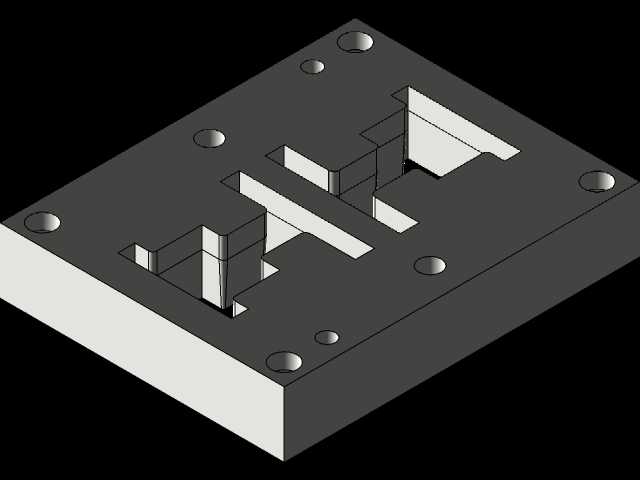

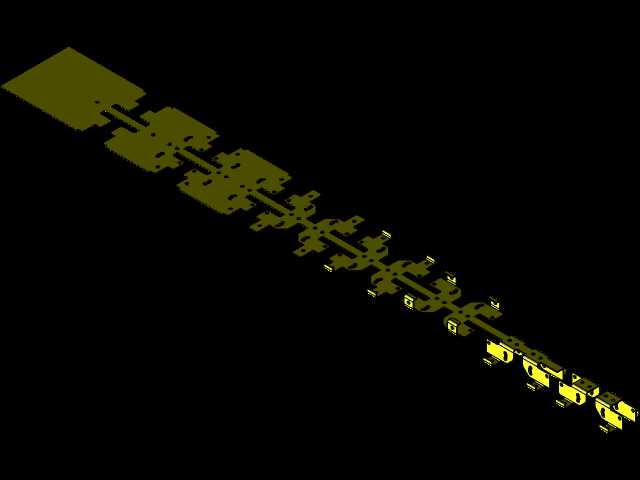

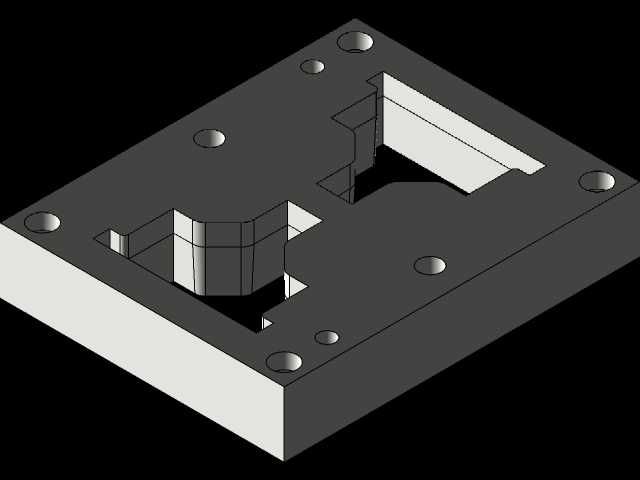

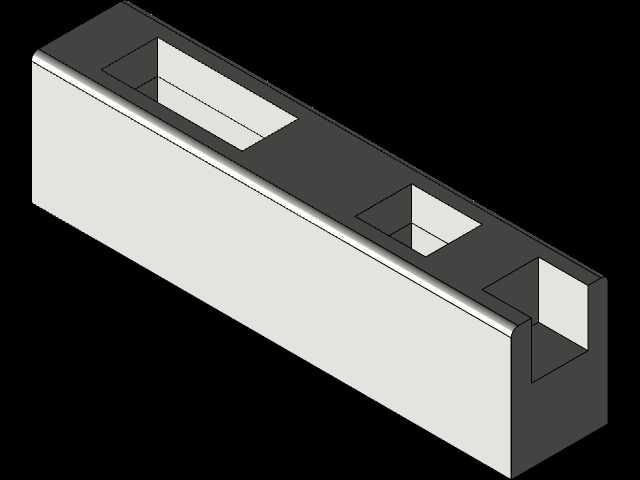

从工位排布逻辑来看,条料由模具一端进入,首先完成导正孔冲切与外形废料冲裁,随后逐步进行局部弯曲、打凸、切口等成形工序。模型中黄色料带两侧分布着密集的细小凸模与镶件,对应不同工位的冲头与凹模刃口;中间若干方框状结构为弯曲或让位型腔,保证工序件在逐步成形时与上下模不发生干涉。料带末端可见成品与载体分离的切断工位,冲下的零件直接落入料盒,载体则继续向前排出。这种排样方式把多道工序集成在一副模具内,省去了多台单工序模之间的人工转运与定位,显著降低了操作误差。

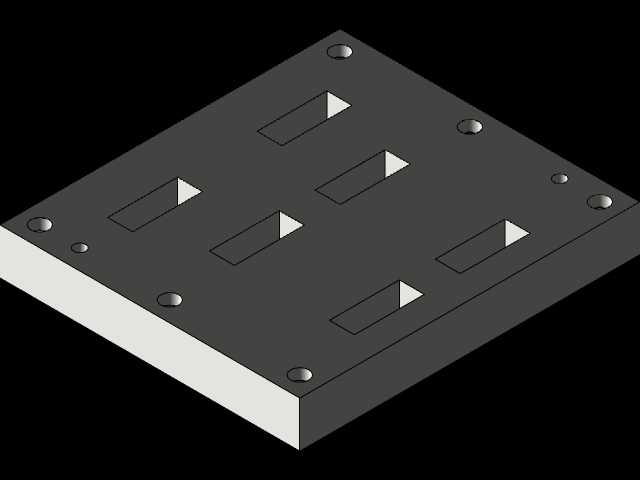

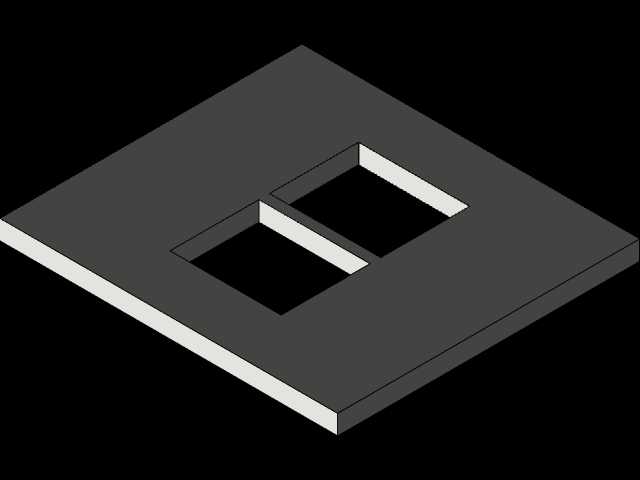

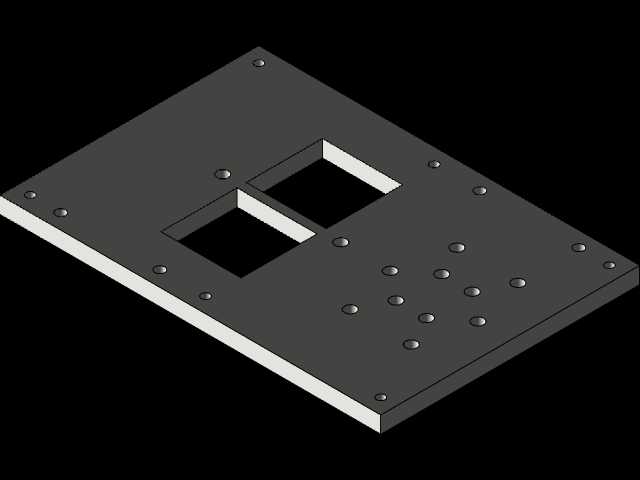

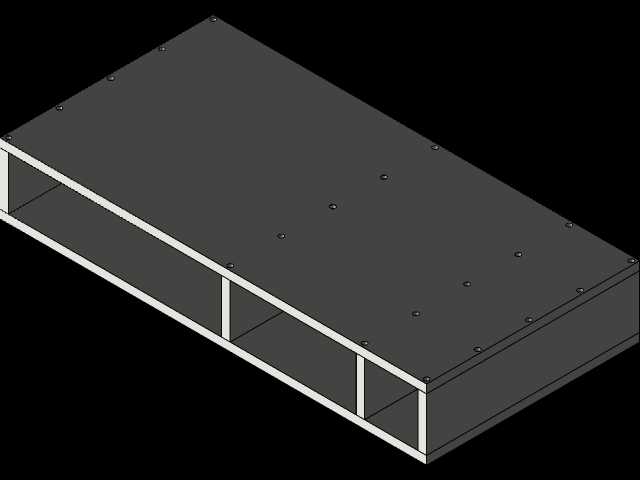

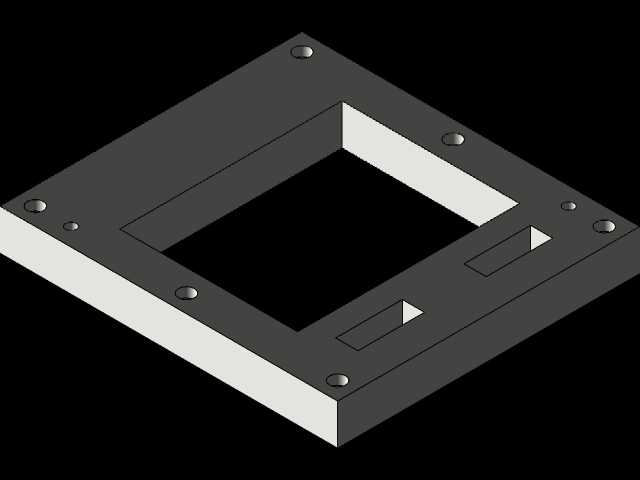

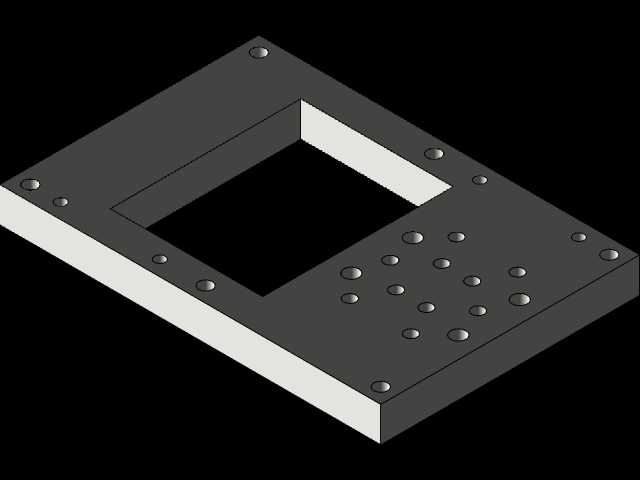

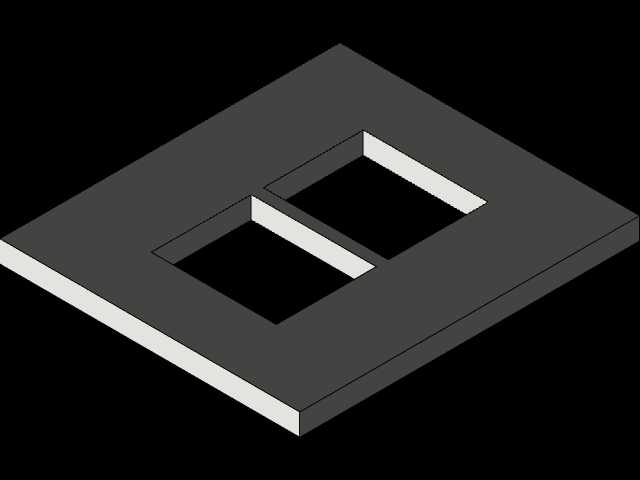

模座整体为矩形板件,四角布置有圆形导套安装位,用于与导柱配合构成精密导向系统,保证上下模合模时凸凹模对中。模面上沿送料方向均匀分布的螺钉孔与销钉孔,分别承担固定板、卸料板、凹模镶块的紧固与定位作用;靠近两端的较大圆孔为模柄或起重、安装相关结构。卸料板在条料上方以弹性元件驱动,冲压前先压紧料带,冲切后将包在凸模上的材料卸下,对薄料成形还能起到压料防翘的作用。
设计这类连续模时,首先要依据零件展开尺寸和搭边值确定步距与料宽,再按工序性质安排工位顺序:通常先冲导正孔和工艺孔,利用导正销在后续工位精确定位;冲裁废料尽量分散到多个工位,避免同一工位凸模过于集中导致受力偏载;弯曲工位要考虑回弹补偿与让位空间,相邻工位的成形方向尽量错开,防止料带扭曲变形。载体形式选择也很关键,双侧载体适合薄料和复杂弯曲件,刚性好、送进稳定,但材料利用率略低;单侧载体用料省,但对料厚和导正精度要求更高。

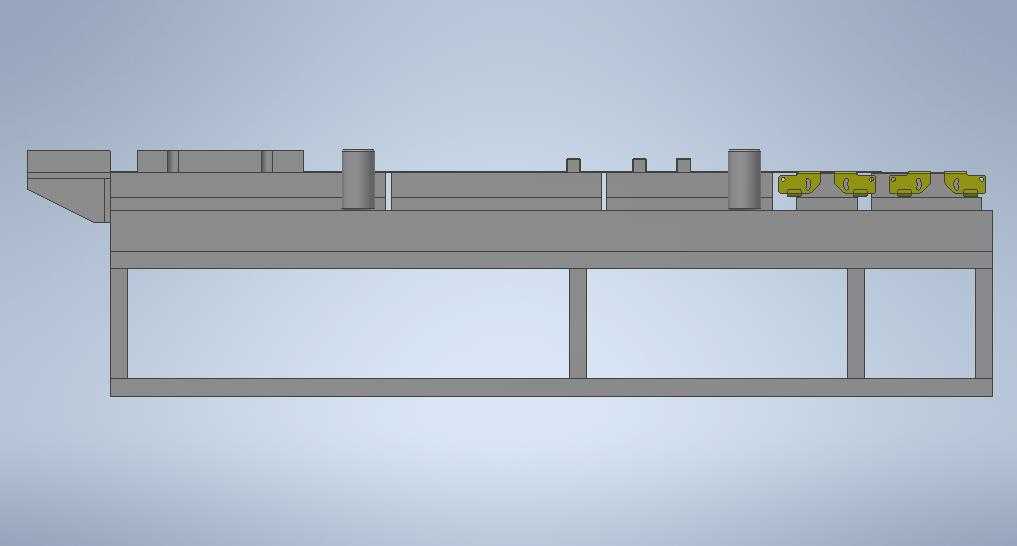

从安装边界看,该模具外形为长矩形,长度方向覆盖十余个工位,适配工作台面开口较长的开式或闭式压力机。上下模座厚度、闭合高度需与压力机装模高度、滑块行程匹配,模柄或压板槽位置要对应设备T型槽布局。模具进料端需对接放卷架、整平机与送料机,出料端预留成品滑落与废料切断空间,侧面还要布置误送检知器、导料板与顶料销,保证条料在高速送进时不浮起、不跑偏。内部弹性元件通常选用矩形弹簧或氮气弹簧,卸料力和顶件力按冲裁力、料厚及成形阻力估算,确保卸料板动作平稳。
三维建模时需重点核对凸凹模间隙、刃口重叠量、弯曲滑块运动轨迹以及料带在各工位的姿态变化,通过干涉检查确认卸料板下行、斜楔机构横向运动时与固定件无碰撞。整套结构把排样、导向、卸料、成形与安全检测整合在统一模架内,体现了级进模高精度、高自动化的工程特征。
