立式法兰连接安全泄压阀结构设计

　　这款立式结构的安全泄压装置，主要应用在承压流体管路系统中，承担超压泄放的核心安全功能，在石油化工、给排水、热力输送、液压动力等涉及带压介质输送的场景中，是管路系统不可或缺的安全保护部件。当管路内部介质压力超过设定的安全阈值时，装置内部的启闭件会自动开启，通过侧部的法兰接口将多余的高压介质泄放出去，待系统压力回落至额定工作区间后，启闭件自动回座密封，避免系统持续超压引发管路破裂、设备损坏甚至安全事故。

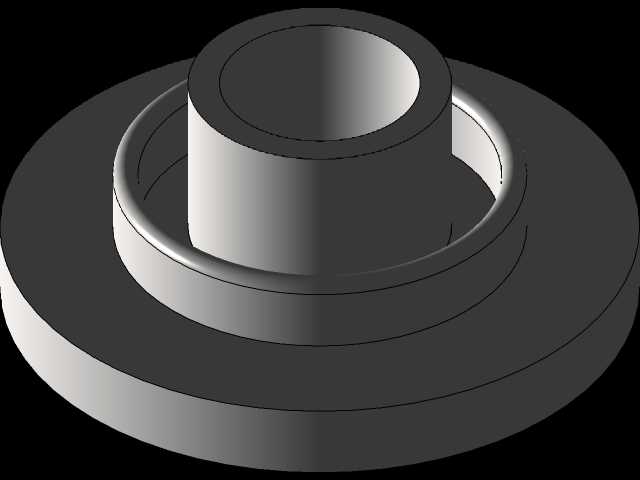

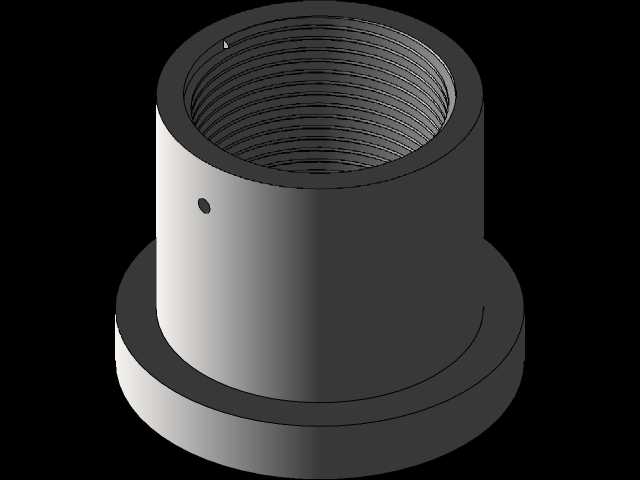

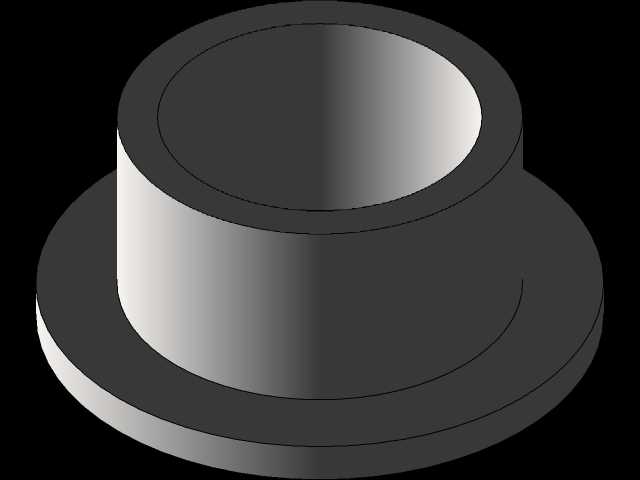

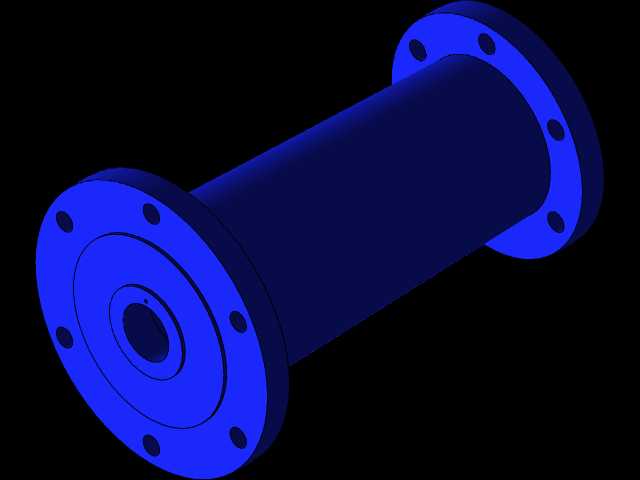

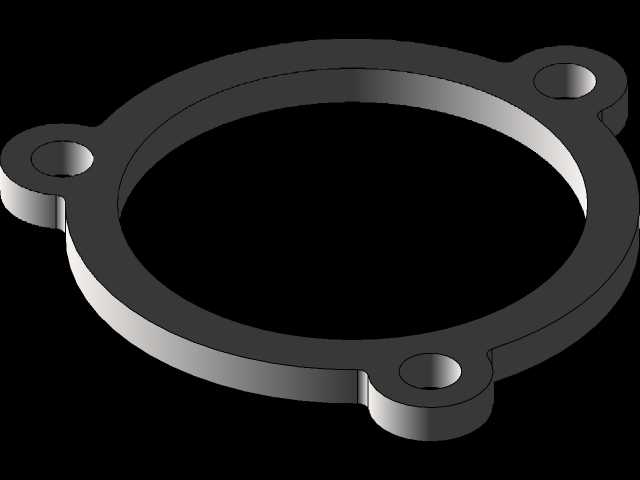

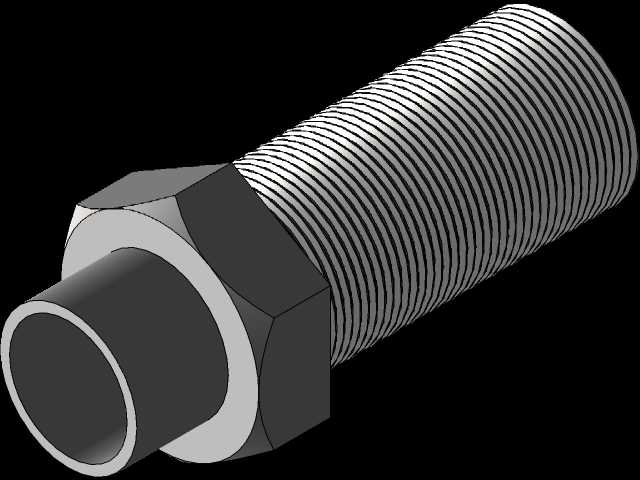

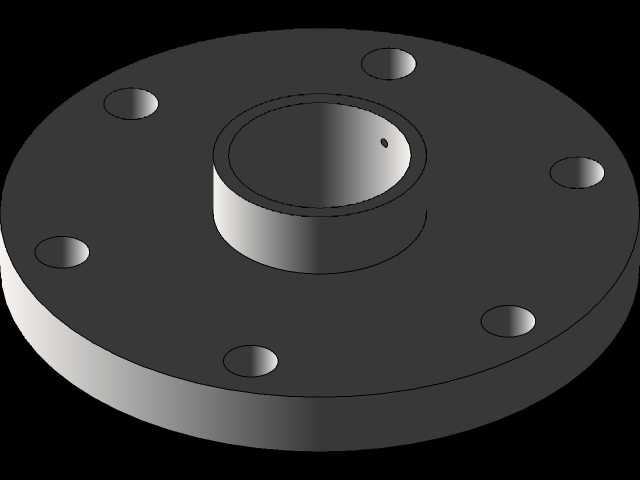

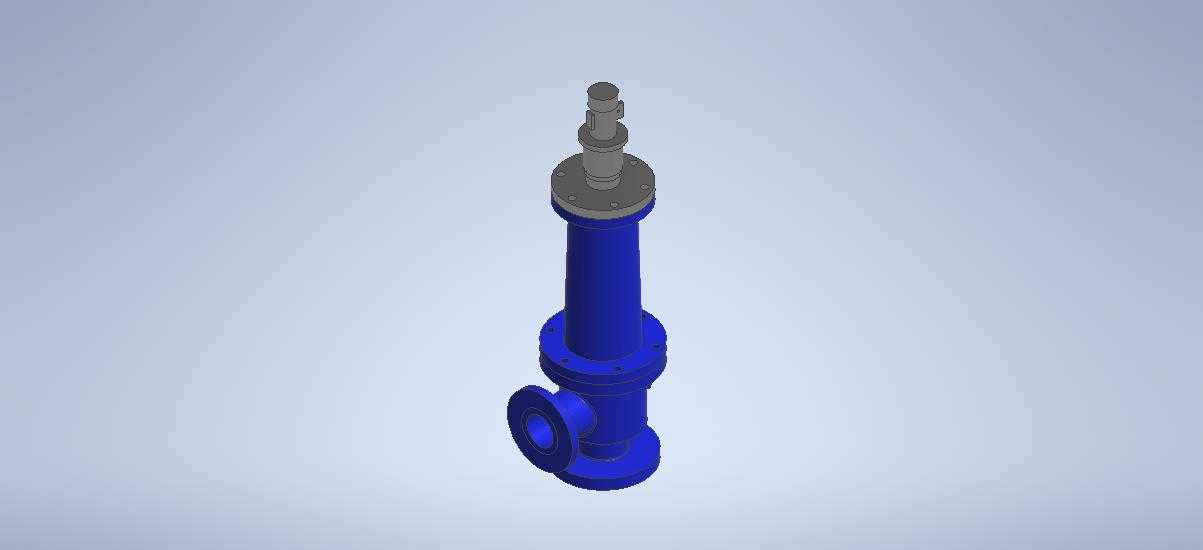

　　从结构设计逻辑来看，整体采用长筒立式布局，主体承压段为等径直筒结构，能够在保证内部阀芯、弹簧等组件有足够安装行程的同时，尽可能缩小装置在管路水平方向的占用空间，适配安装空间局促的管路段位。底部设置与主管道对接的法兰接口，侧部呈90°方向布置泄放口法兰，这种进出接口的正交布局，既能够保证介质从主管道垂直进入阀腔后，在超压状态下顺畅转向从侧口排出，也能让阀芯的运动方向与主管道介质流向保持同轴，减少介质紊流对阀芯动作的干扰，提升压力感应的灵敏度。顶部的阀杆调节段采用阶梯轴结构，外部设置压紧法兰与阀筒主体通过螺栓紧固，既方便装配时调整弹簧预紧力来设定泄压阈值，也能保证阀杆动作时的同轴度，避免卡涩。

　　在安装边界的设计考量上，主体筒身的外径、上下法兰及侧法兰的螺栓孔分布尺寸，均匹配对应压力等级的通用管路法兰标准，选型时无需额外加工过渡连接件，可直接与同规格的工业管路法兰对接。安装时需要保证阀杆处于垂直状态，倾斜角度不能超过允许范围，否则会影响阀芯的正常回座密封性能；同时要在侧部泄放口预留足够的接管空间，方便连接泄放管路将排出的介质引导至安全回收区域，避免高压介质直接喷溅引发安全隐患。阀体外表面的加强凸缘结构，布置在法兰与筒身的衔接位置，能够抵消法兰螺栓紧固时产生的局部应力，避免长期承压状态下筒身与法兰连接位置出现应力开裂。

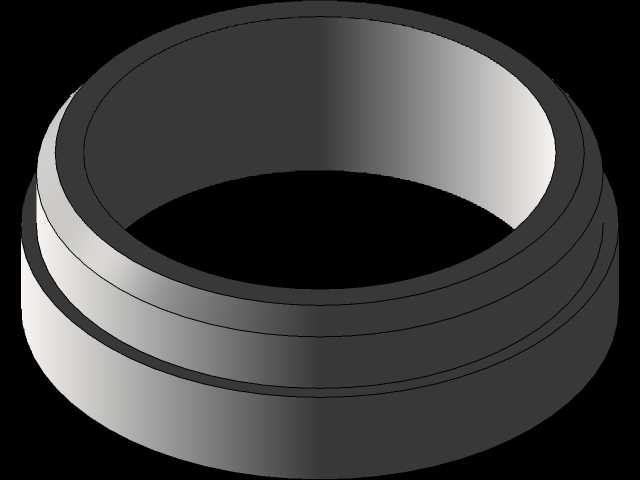

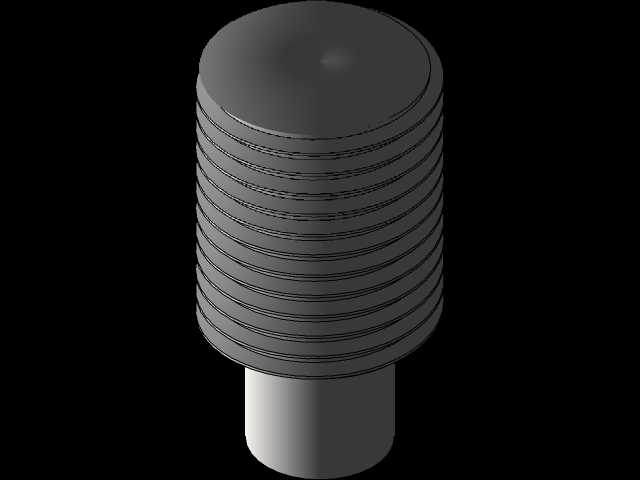

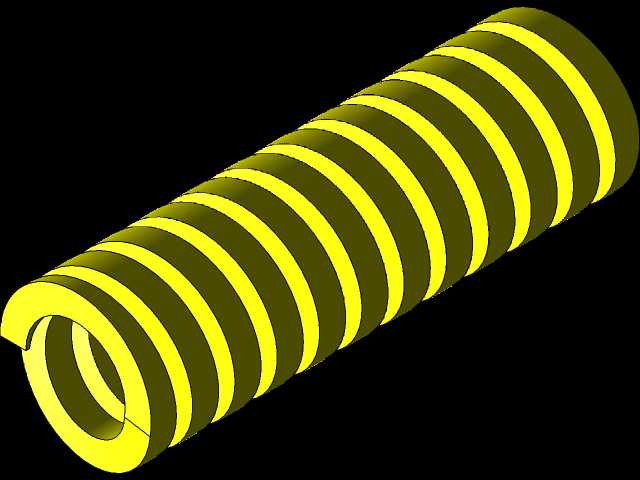

　　从功能特性层面来说，内部的弹簧加载式结构设计，能够根据不同的工作压力等级匹配对应刚度的弹簧，覆盖常规工业管路的常用压力区间；阀芯与阀座的密封面采用锥面配合结构，相比平面密封具备更好的自定心效果，回座时的密封可靠性更高，减少正常工作状态下的介质内漏。阀杆与顶部压盖之间设置密封填料结构，既能够允许阀杆在超压泄放时上下顺畅动作，也能避免高压介质从阀杆配合间隙向外泄漏。整体结构没有冗余的复杂构件，日常维护时只需拆开顶部的压紧法兰，即可快速更换弹簧、密封件等易损部件，无需将整个阀体从管路上拆卸下来，大幅降低现场运维的工作量。

　　在实际工程应用中，这类安全阀通常会安装在压力容器出口、泵组出口管路、液压站压力管路等关键位置，选型时除了匹配接口法兰尺寸，还需要结合介质的特性、工作温度、额定泄放量来确认内部组件的材质与参数，比如输送腐蚀性介质时需要更换对应耐蚀材质的阀芯与密封件，高温介质场景则要选用适配高温工况的弹簧与填料，保证装置在全生命周期内都能可靠动作。设计建模过程中，需要重点校验阀腔内部的流道截面是否满足额定泄放量的要求，避免泄放能力不足导致系统压力无法快速回落；同时要校核弹簧的行程与预紧力匹配关系，保证开启压力、回座压力的偏差在行业标准允许的范围内，还要模拟阀芯动作过程中的运动干涉情况，确保全行程范围内阀杆、阀芯与其他构件无卡滞、无碰撞。
