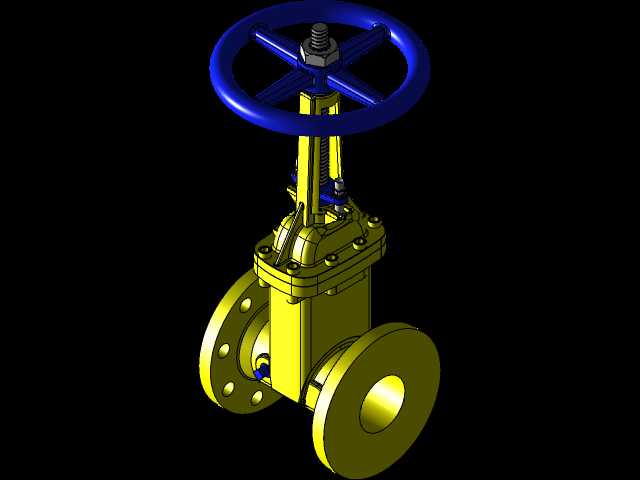

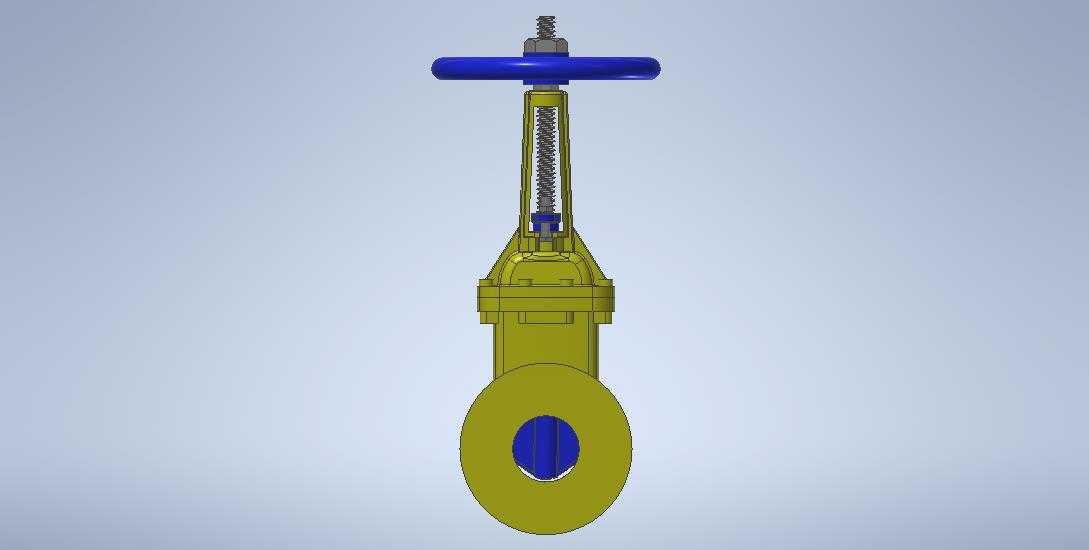

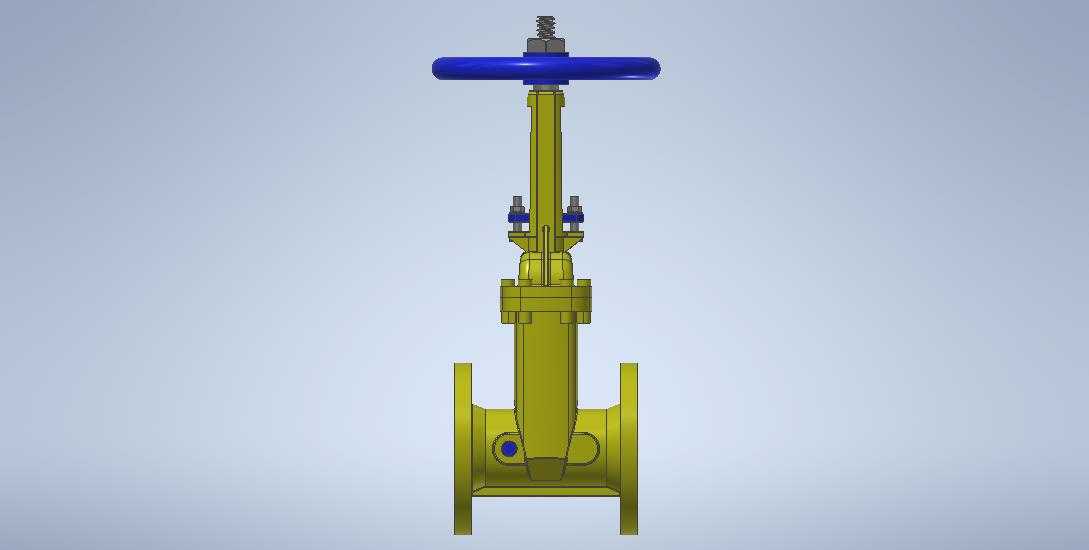

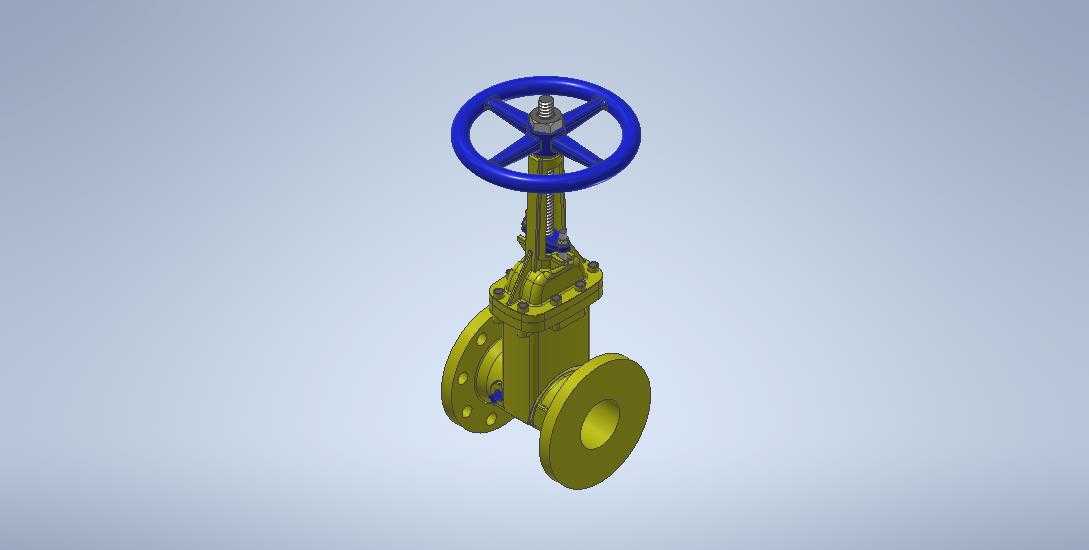

这套闸阀三维结构完整还原了工业管路系统中最常用的截断类阀门形态,阀体采用双侧法兰对接形式,适配中低压给排水、蒸汽输送、油品管路以及常规工艺管线的通断控制场景。日常工况下闸阀并不承担流量调节职能,全开状态下闸板完全抬升离开流道,介质直通的流阻极低,不会像截止阀那样形成长期节流冲蚀,因此在主干管线、需要长期保持全开或者全闭状态的管段上应用占比极高。

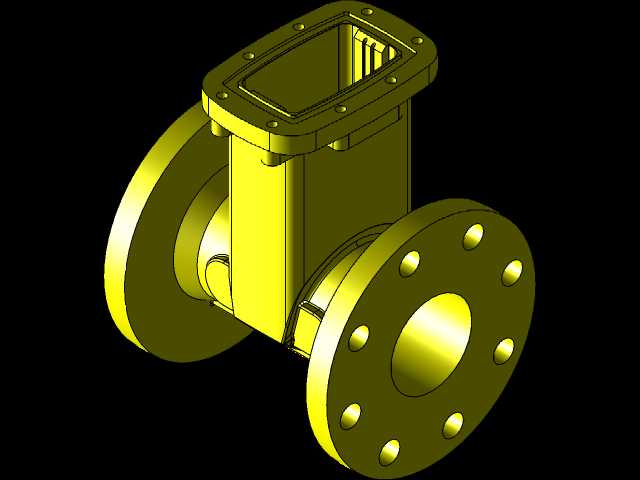

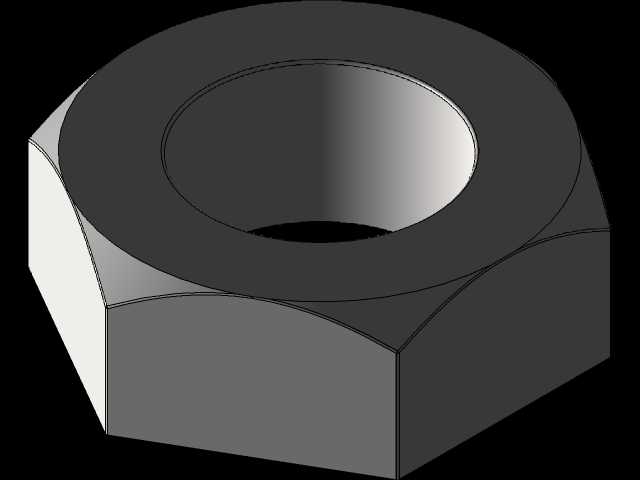

从结构拆解逻辑来看,底部阀体为铸造成型的流道腔体,两侧法兰端面预留均匀分布的螺栓孔,安装时与管线配对法兰夹装密封垫片,穿入紧固螺栓后按对角顺序预紧,就能保证接口处的承压密封性能。阀体内部的闸板为楔式结构,两个密封面呈微小倾角,闭合时随阀杆下行挤入阀体两侧的密封座圈,依靠楔面压紧力实现金属面密封,这种结构对介质中的少量杂质有一定适配能力,相比平行闸板更容易在低压工况下建立可靠密封。

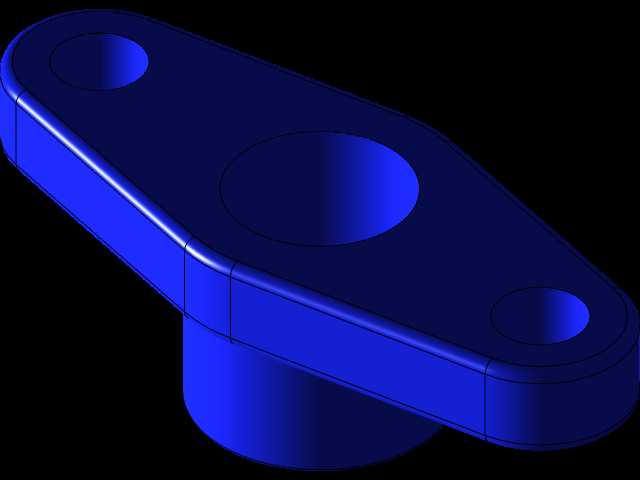

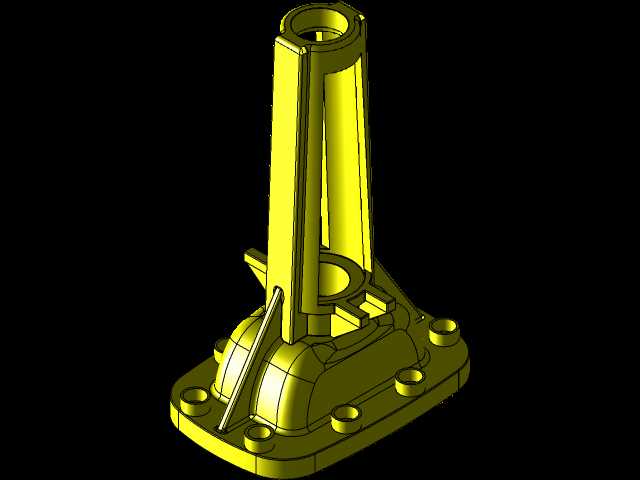

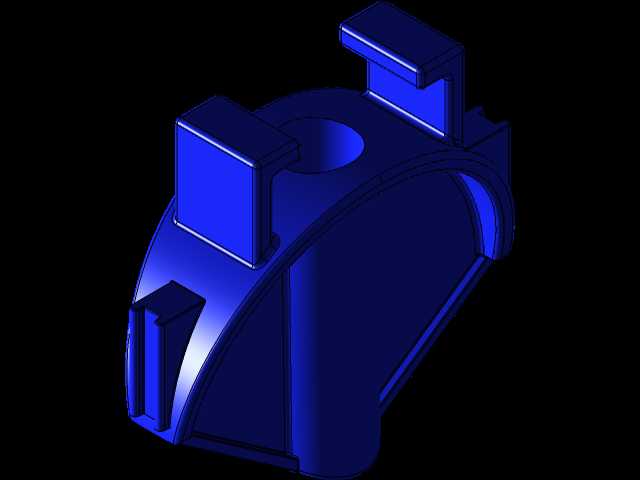

阀杆采用明杆设计,手轮旋转时阀杆同步做升降直线运动,操作人员站在管线旁就能直接通过阀杆露出的长度判断阀门当前开度,巡检时无需额外加装开度指示装置,现场辨识度非常高。阀杆中段穿过阀盖的位置设置填料函结构,填充柔性密封填料后由压盖压紧,既允许阀杆上下往复动作,又能阻断阀内介质沿杆部向外泄漏,是承压阀门动密封的经典结构形式。阀盖与阀体之间通过中法兰螺栓连接,结合面加装密封垫,车间装配和后期检修拆解时可以直接打开中腔,更换闸板密封面或者老化填料,维护可达性较好。

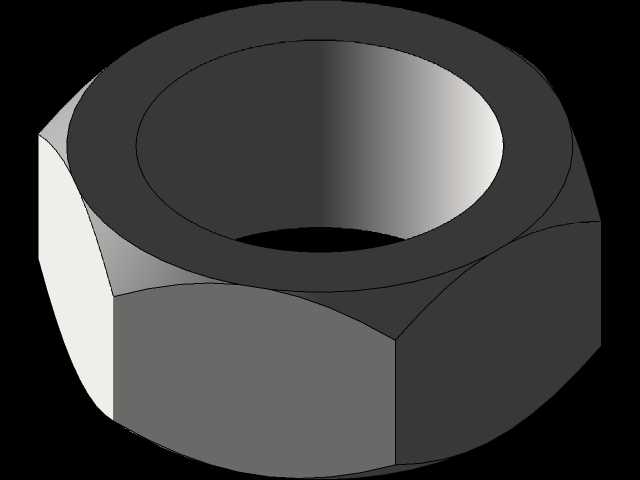

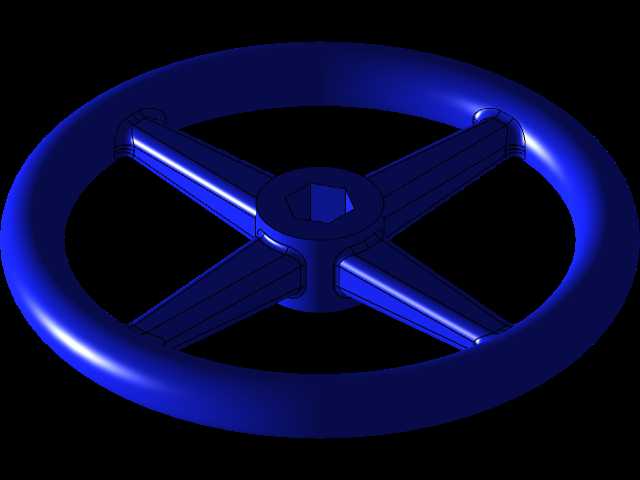

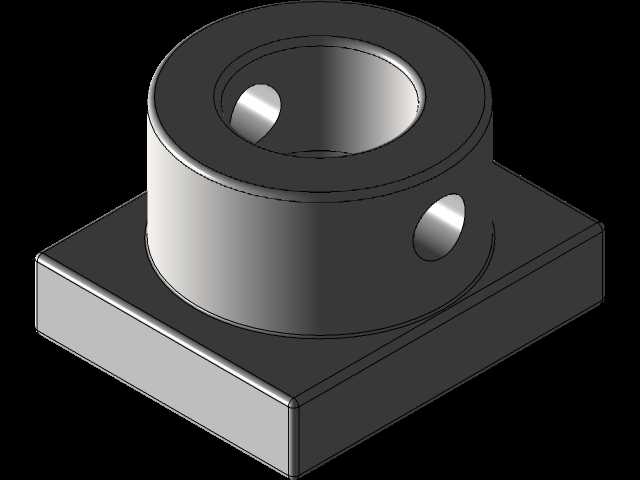

顶部驱动部件为蓝色铸钢手轮,轮缘采用圆形轮圈加径向辐条的结构,操作人员手动施加圆周扭矩即可带动阀杆螺母旋转,阀杆螺母被限位在阀盖顶部的支架内,只能转动不能轴向移动,从而把旋转运动转化为闸板的直线升降。手轮中心的锁紧结构把轮体和阀杆螺母固定为一体,开关到位后操作人员可以通过手轮扭矩的明显变化感知闸板的行程极限,避免强行超行程操作顶坏密封面。
建模过程中各零件的装配边界完全按照实际安装逻辑搭建:阀体两侧法兰的端面间距、法兰外径、螺栓孔分布圆直径都对应常规公称通径闸阀的安装尺寸,管线设计人员直接把该模型导入厂区管路布置场景时,不需要额外调整接口位置就能和相邻管线、法兰垫片、紧固件完成空间匹配;阀门顶部手轮的最大旋转外径、阀杆全开状态下的向上伸出高度都做了完整的运动包络还原,车间管线排布时可以提前校验手轮操作空间,避免后期安装完成后手轮被旁边的管线、桥架或者墙体遮挡,操作人员无法站位开关阀门。

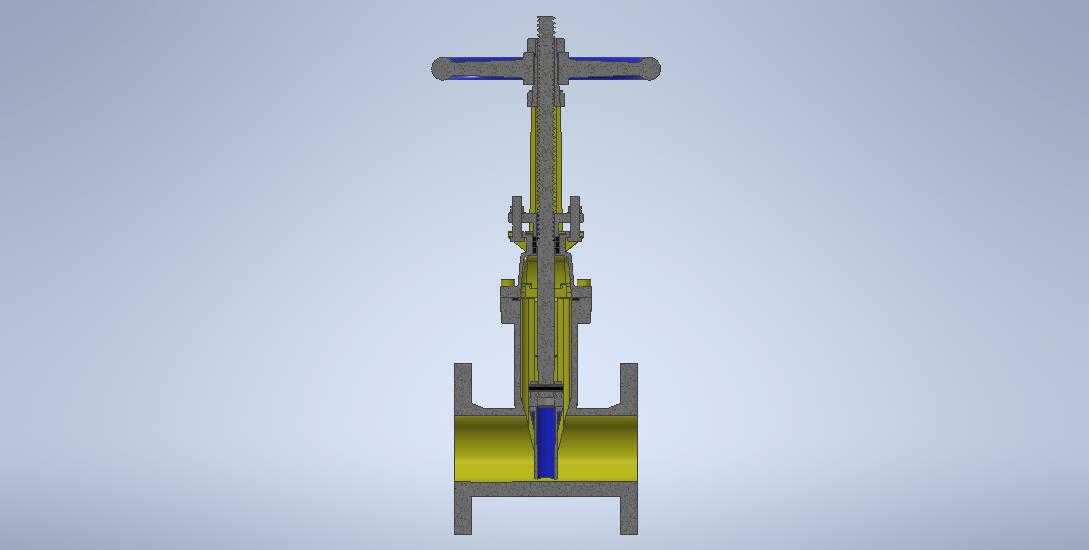

从受力逻辑来看,闸阀全闭时介质压力作用在闸板单侧,推力会把闸板进一步压向出口侧密封面,压力越高密封贴合越紧,这也是楔式闸阀在承压管线上可靠性突出的原因。全开状态下闸板完全收纳在阀盖下方的中腔里,介质流道全程没有突出部件,不仅流阻小,也方便管道通球清扫、输送含少量固体颗粒的流体时不容易出现卡滞。三维模型里把阀体的加强筋、中法兰的螺栓凸台、填料压盖的锁紧耳、手轮辐条的过渡圆角这些细节都做了还原,结构设计人员可以直接参考该模型完成派生设计:比如更换法兰标准适配不同压力等级、把手动驱动替换为电动执行器或者气动驱动头、修改闸板密封面材质适配腐蚀性介质,都能在这套基础结构上快速改型,大幅减少从零建模的重复工作量。
