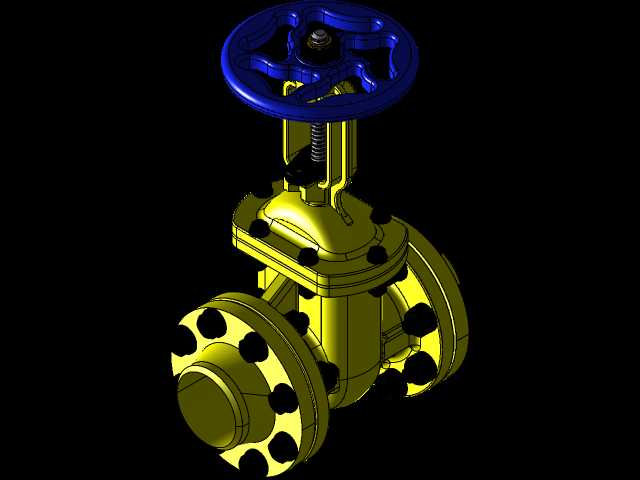

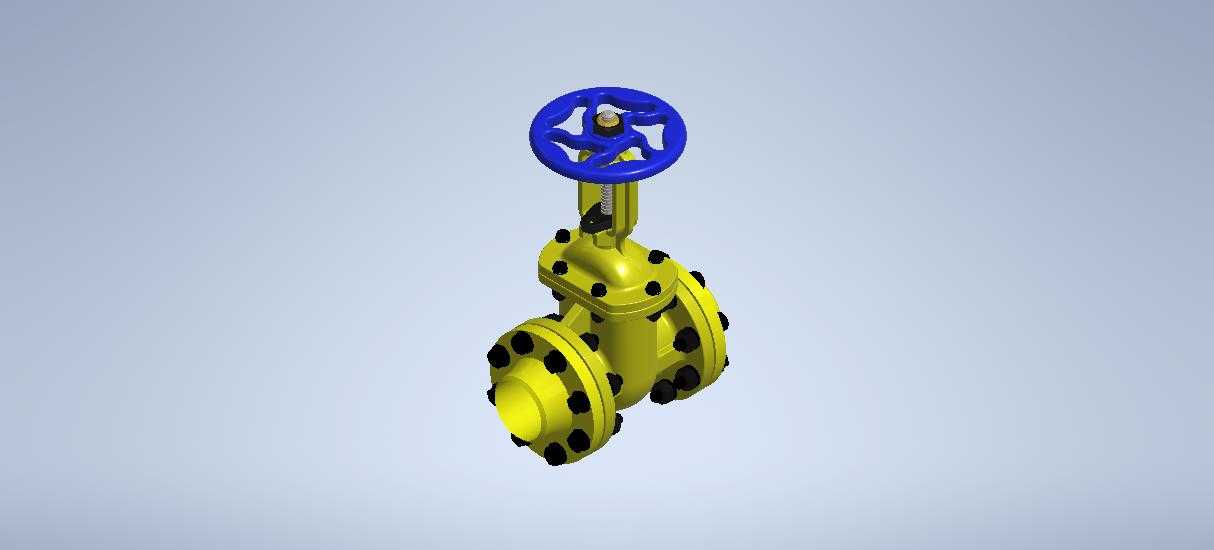

法兰连接明杆楔式闸阀三维结构设计

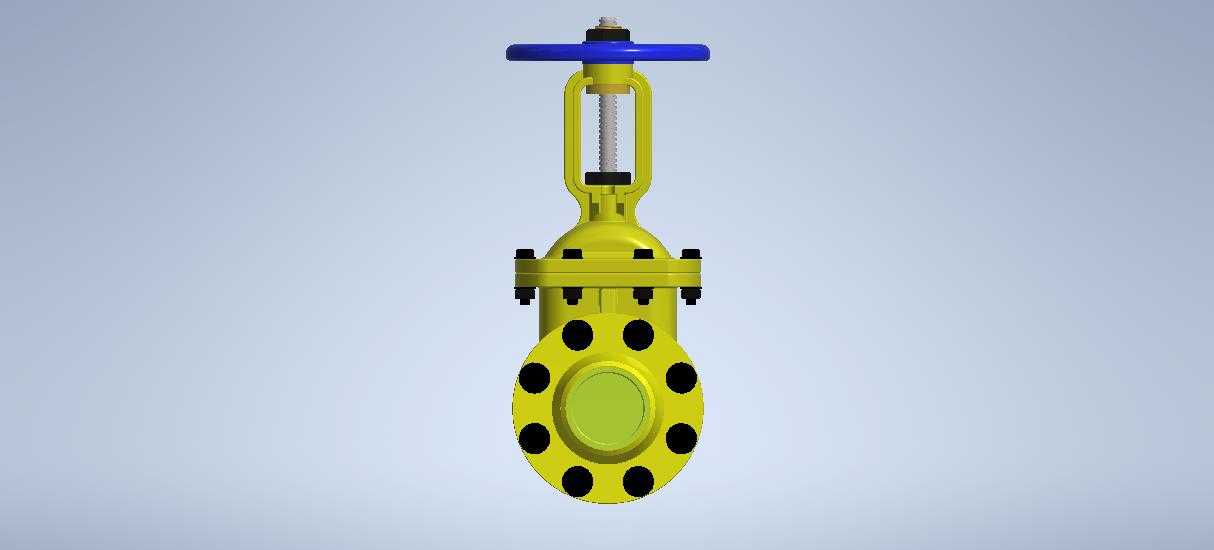

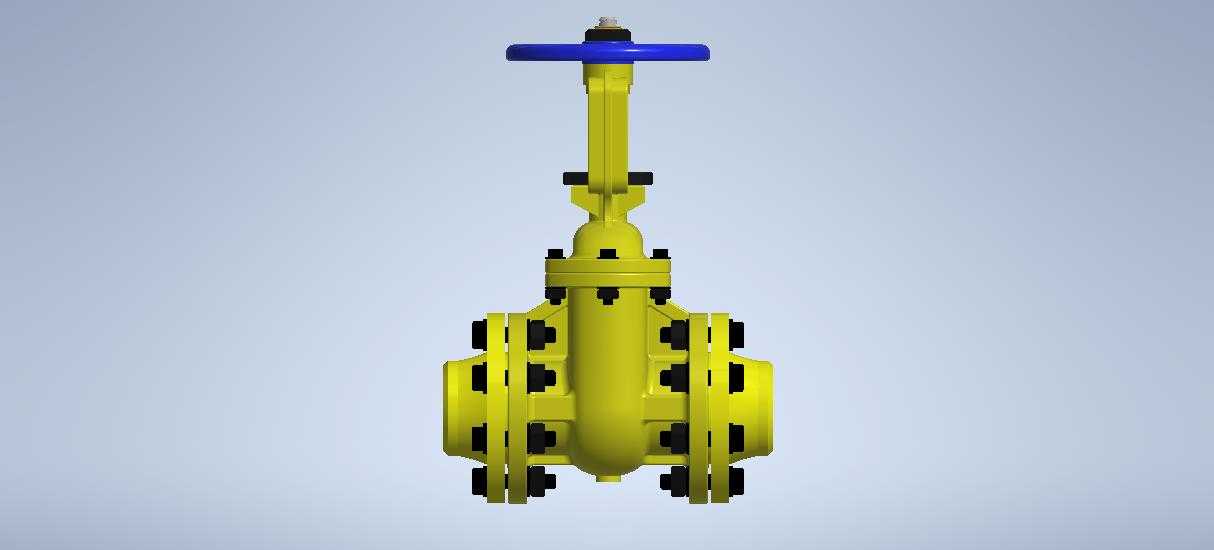

　　这款法兰连接的明杆闸阀，主要应用在石油化工、市政给排水、热力输送、冶金厂区的中低压管路上，承担管路介质的全通径截断功能，不适合做节流调节使用——长期半开状态下闸板受介质冲蚀会快速出现密封面损伤，这也是闸阀选型时最容易被忽略的应用边界。从结构设计逻辑来看，明杆结构的优势十分明确，阀杆的升降行程可以直接通过外露的杆段长度判断阀门的开关状态，现场巡检人员不需要额外加装开度指示装置就能快速确认工位，同时阀杆的螺纹部分位于阀盖外侧，不直接接触管路内的输送介质，避免了介质中腐蚀性成分、固体颗粒对螺纹副的磨损与腐蚀，大幅延长了操作机构的使用寿命，尤其适合输送含少量固体杂质的水、蒸汽、油品等介质的管路场景。

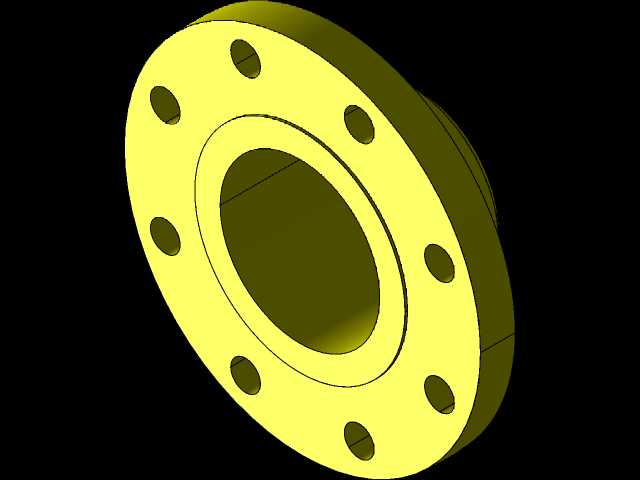

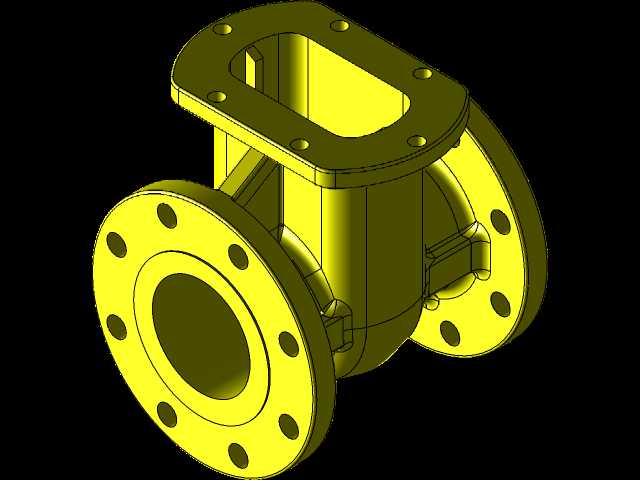

　　阀体采用法兰连接形式，两端法兰的密封面、螺栓孔中心距都严格匹配对应压力等级的管路法兰标准，安装时不需要额外加工转接件，只要匹配对应压力等级的密封垫片，对称拧紧法兰螺栓就能完成可靠密封，安装边界的尺寸公差控制在标准允许范围内，不会出现现场对接错位的问题。阀体的流道采用全通径设计，介质流经阀门时的流阻几乎和等径直管一致，不会产生额外的压力损失，也不容易在阀腔内部积存介质残渣，长期使用后不会出现流道堵塞的问题，适合需要定期通球清扫的长输管线场景。

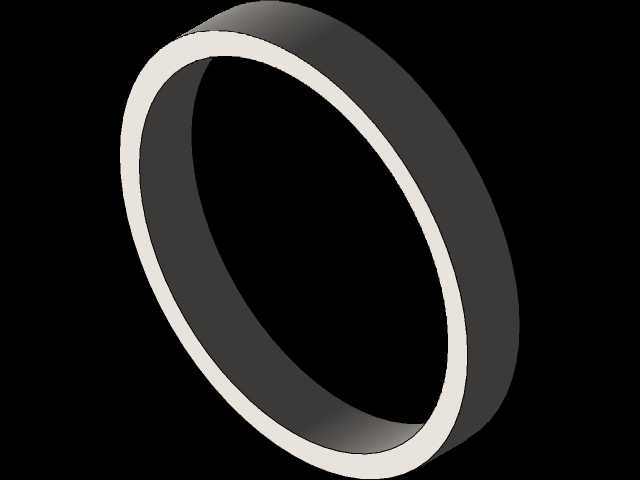

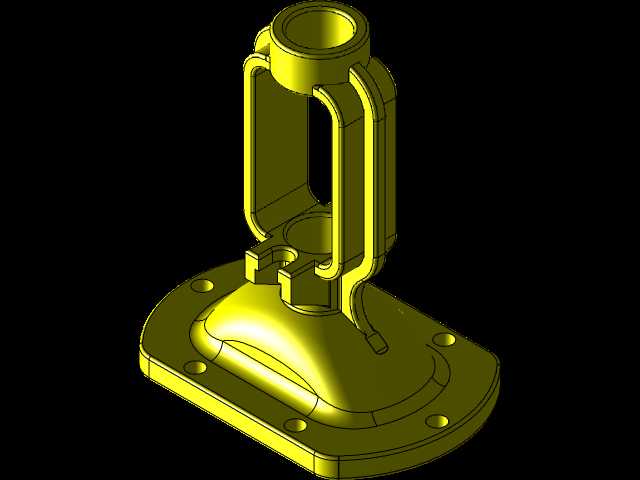

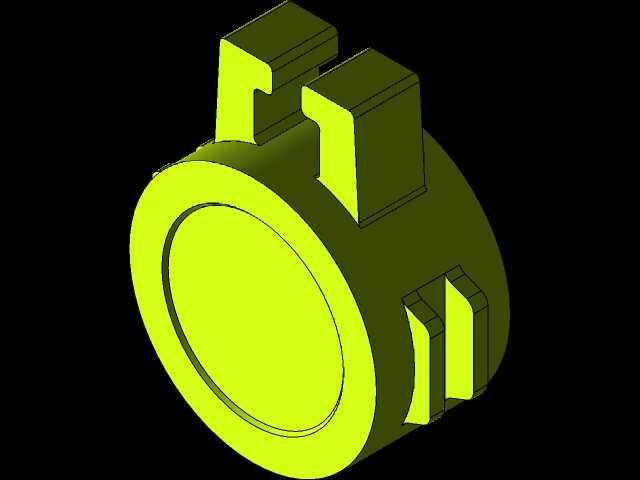

　　闸板采用楔式单闸板结构，密封面堆焊硬质合金层，关闭时依靠阀杆的下压力将楔式闸板紧紧压在阀体的密封座上，实现双向密封，不管介质从阀门哪一侧流入，都能保证截断后的零泄漏要求。阀盖与阀体的连接采用中法兰螺栓结构，中间加装缠绕式密封垫片，既保证了阀腔的密封性能，也方便后期检修时拆卸更换内部的密封填料、闸板等易损件。阀杆的密封采用多层填料函结构，填料选用柔性石墨材质，通过填料压盖的对称压紧实现阀杆处的动密封，即使在频繁开关操作的工况下，也能保证阀杆位置不会出现介质外漏，后期填料出现磨损时，不需要将整个阀门从管路上拆下，只需要在线均匀拧紧填料压盖的螺栓就能补偿密封预紧力，维护成本极低。

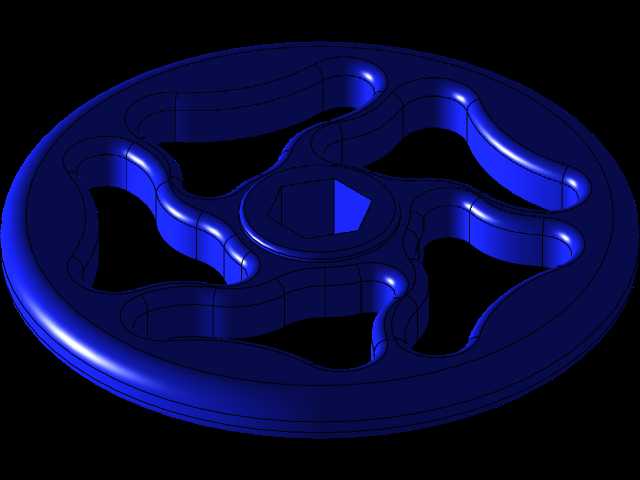

　　顶部的操作手轮采用轮辐式结构，外径尺寸匹配阀门的操作力矩要求，单人操作时不需要加接额外的加力杆就能完成全行程开关，手轮与阀杆采用方榫连接，传递扭矩可靠，不会出现操作时打滑的问题。手轮的轮缘做了圆弧过渡处理，冬季戴防护手套操作时也不会出现硌手的问题，符合现场操作的人机工程要求。阀盖上方设置了阀杆螺母的限位结构，当阀门全开或者全关到位时，阀杆螺母会触碰到限位台阶，避免操作人员过度用力拧紧导致闸板、阀杆出现变形损伤。

　　从安装边界来看，阀门的结构长度、法兰端面到阀杆顶部的全开高度、手轮的外径尺寸都严格遵循通用闸阀的安装尺寸规范，现场布置管路时不需要额外预留过大的操作空间，手轮的操作空间只需要满足人员站立操作的半径要求即可，即使是在管路排布密集的车间管廊上，也能顺利完成安装与日常操作。阀体的底部设置了排污螺塞，在管路检修或者长期停用的时候，可以打开螺塞排空阀腔内部积存的介质与残渣，避免冬季低温时阀腔内积水冻裂阀体，也能减少介质残渣对阀体内腔的腐蚀。

　　在建模过程中，所有的配合间隙都按照实际加工装配的公差要求设置，比如阀杆与填料函的间隙、闸板与阀体导轨的配合间隙、阀杆螺母与阀盖的配合间隙都还原了实际产品的装配关系，不是无间隙的理想化建模，不管是用来做管路布置的干涉检查，还是用来做阀门的拆装教学演示、结构原理展示，都能完全匹配实际产品的结构状态。模型的细节还原度覆盖了所有的连接螺栓、密封垫片、填料压盖等小零件，没有做过度的简化省略，在做管路系统的应力分析、操作力矩校核时，也能直接提取对应的零件参数进行仿真计算，不需要二次补全结构。
