单偏心蝶阀阀体装配结构三维数模

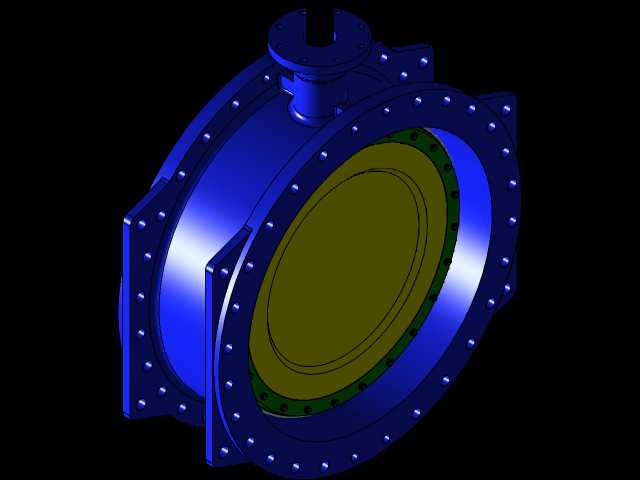

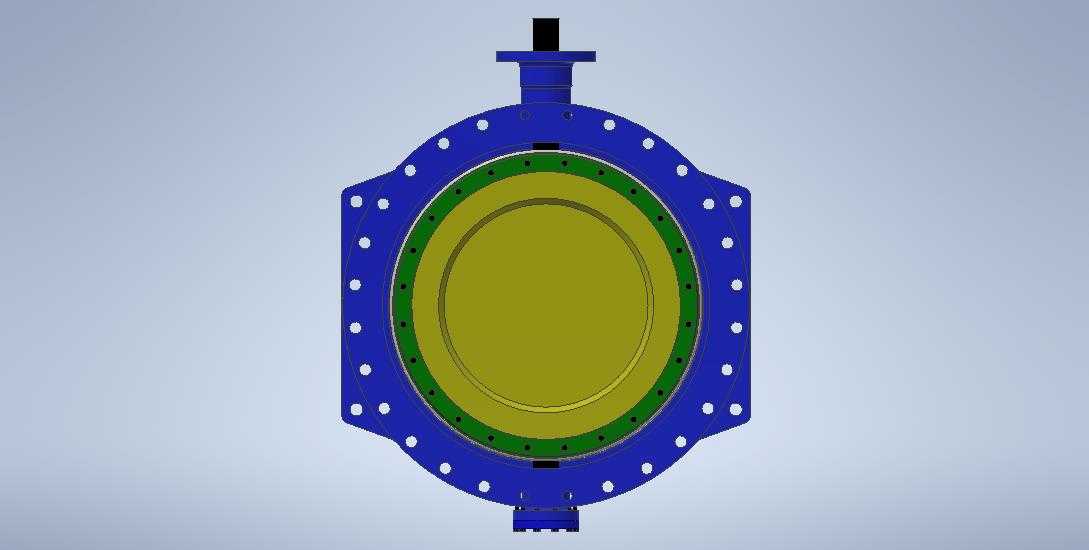

　　这套三维数模还原的是单偏心结构蝶阀的完整装配形态，主体采用法兰式直通阀体布局，阀板回转中心相对阀体密封面中心设置单向偏心量，区别于中线蝶阀的同轴布置逻辑。从工程落地场景来看，这类阀门大量布置在市政给排水主干管、工业循环水支管、通风除尘风道以及低压流体输送管线上，承担管路通断截断与流量调节的功能，在水处理厂泵房出口、换热站一次侧管路、冶金厂区冷却水环网中都能见到同结构产品的应用。

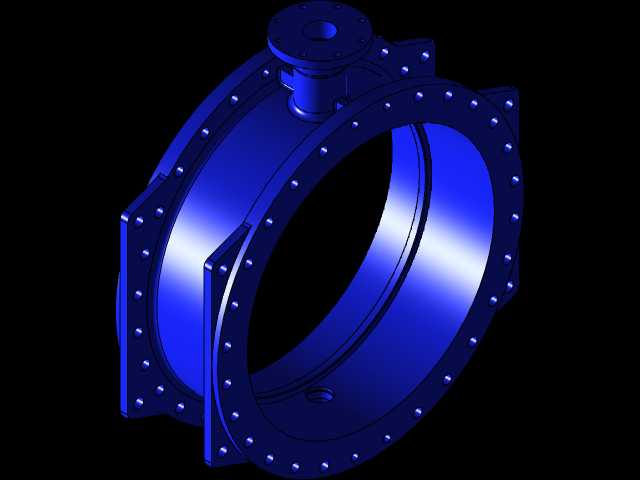

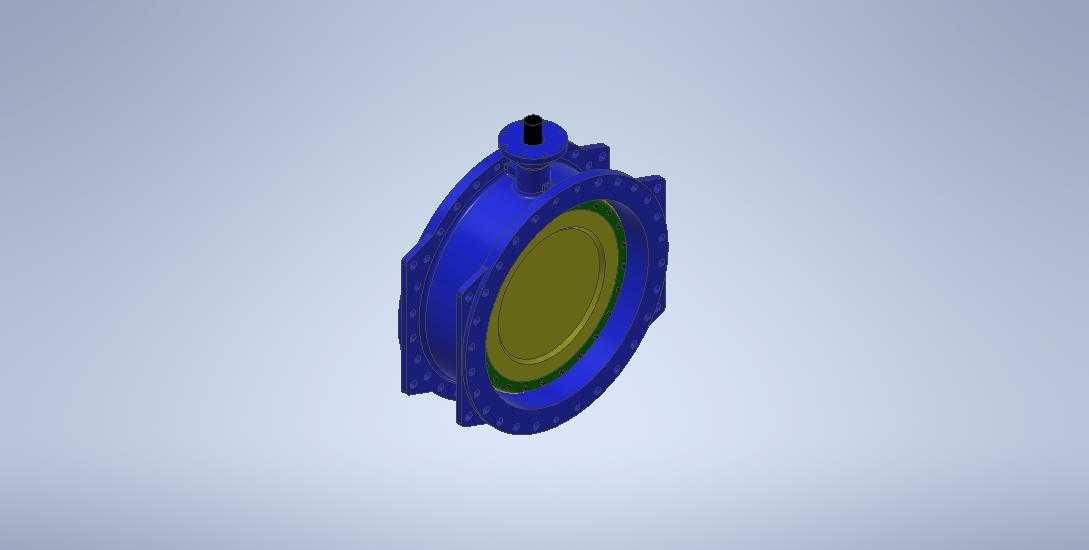

　　从结构设计思路上拆解，单偏心的核心设计目的是让阀板在开启瞬间立刻脱离阀座密封面，大幅降低阀板转动过程中密封副之间的摩擦挤压行程：中线蝶阀的阀板在整个90度开关行程里，密封面始终和阀座存在接触刮擦，长期频繁动作后橡胶密封层很容易出现磨粒磨损、压痕变形，而单偏心结构在阀板转过3到5度之后，密封面就完全脱离接触，关闭行程末端才会贴合压紧，既降低了操作扭矩，也把密封件的使用寿命拉长了数倍。数模里可以清晰看到阀体两侧的方形法兰安装边，法兰面上沿周向均匀布置了多组螺栓过孔，安装时直接和管路两端的配对法兰穿螺栓锁紧，法兰密封面预留了垫片放置槽位，适配橡胶石棉垫或者三元乙丙密封垫，公称通径覆盖DN300到DN600的常用中低压管路规格，适用压力等级普遍在PN10到PN16区间。

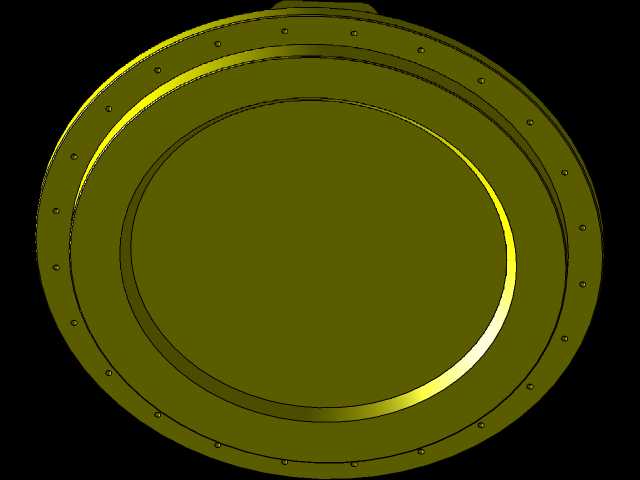

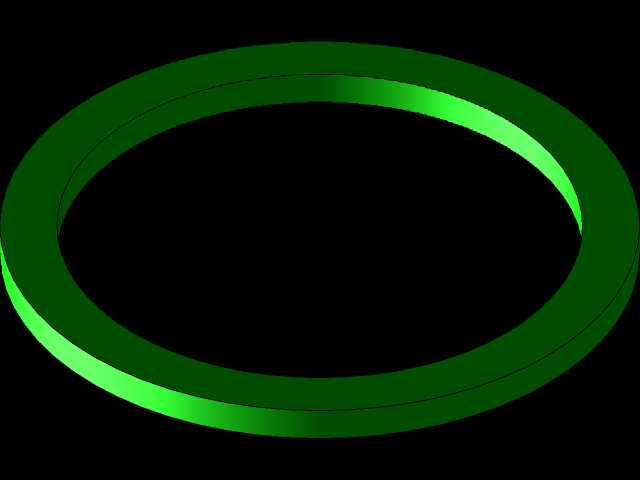

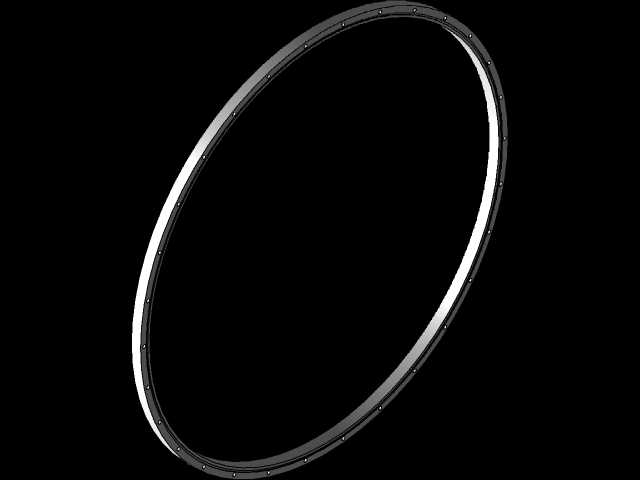

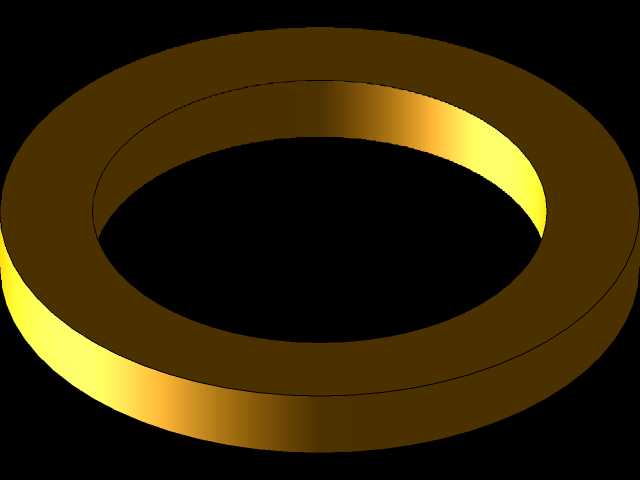

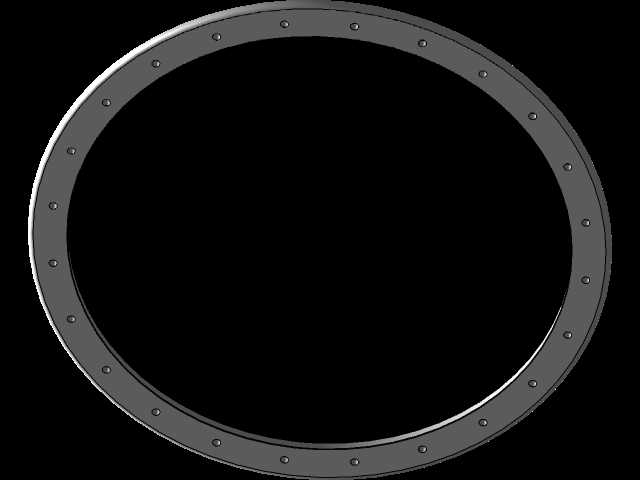

　　阀体顶部的阀杆安装座采用凸起式铸造成型，内部预留了阶梯式轴孔，用来穿装上下两段阀杆，阀杆和阀板之间通过平键或者销钉实现扭矩传递，轴孔位置预留了填料函安装空间，可以填充盘根或者加装O型圈实现阀杆处的动密封，避免管路内介质从转轴间隙向外泄漏。数模中的阀板为圆盘式流线型结构，板体厚度做了等强度优化，迎流面做了圆弧过渡，不会在管路全开时形成过大的流阻，介质流过阀板时的压损远小于同口径的截止阀。阀体内部的密封座镶嵌在阀体流道内壁的环形槽内，更换密封件时不需要把整个阀门从管路上拆下来，只需要打开阀盖取出阀板就能替换密封圈，后期维护的拆装工作量很小。

　　从安装边界条件来看，这套阀门的整体轴向长度符合蝶阀国标结构长度要求，安装时不需要在管路上预留过长的装配空间，顶部执行器连接法兰的尺寸符合ISO5211标准，可以直接匹配手动涡轮头、气动执行器或者电动执行机构，不需要额外加工转接法兰。建模过程中所有配合面都保留了真实的工程间隙：阀板和阀体内壁之间预留了2到3毫米的转动安全间隙，避免开关过程中出现运动干涉；阀杆和轴套之间采用间隙配合，公差带按照H8/f7选取，既保证转动灵活，也不会出现径向窜动。在选型校核阶段，工程师可以直接通过数模提取阀门的整体重量、法兰螺栓孔分布圆直径、阀杆行程参数，提前在管线三维布置里完成碰撞检查，确认阀门顶部操作空间是否满足手动扳手转动或者执行器安装的距离要求，也可以模拟全开状态下的流道通径，核算管路的实际流通能力，避免选型时出现阀门口径和管路流量不匹配的问题。阀体外部的加强筋沿着法兰周向和筒体侧壁均匀布置，在承受管路内压和管道附加弯矩时，筋板可以把法兰处的集中应力均匀分散到筒体壁面，避免阀体出现局部变形导致密封面渗漏。
