台式型材砂轮切割锯机架总成结构

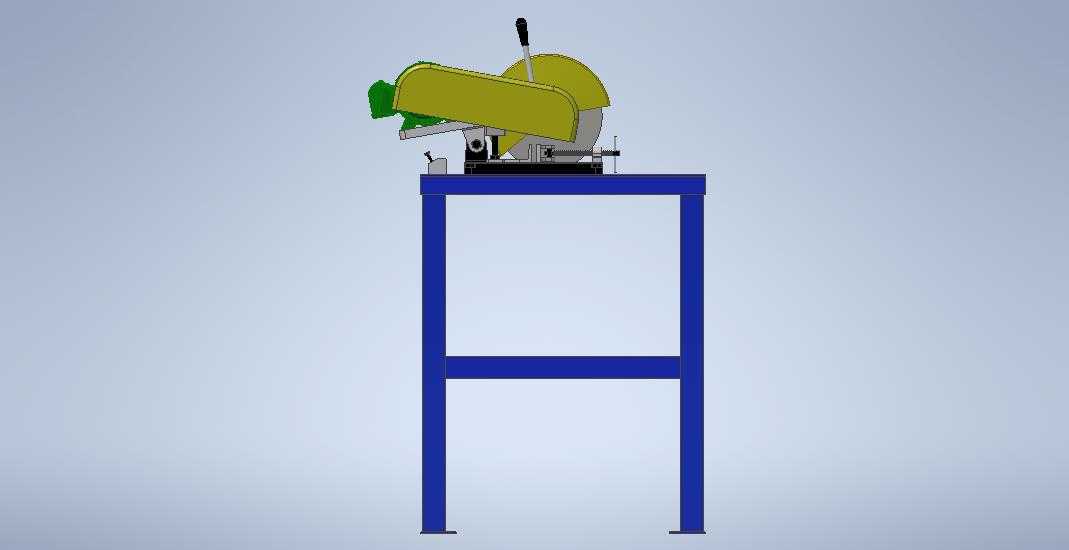

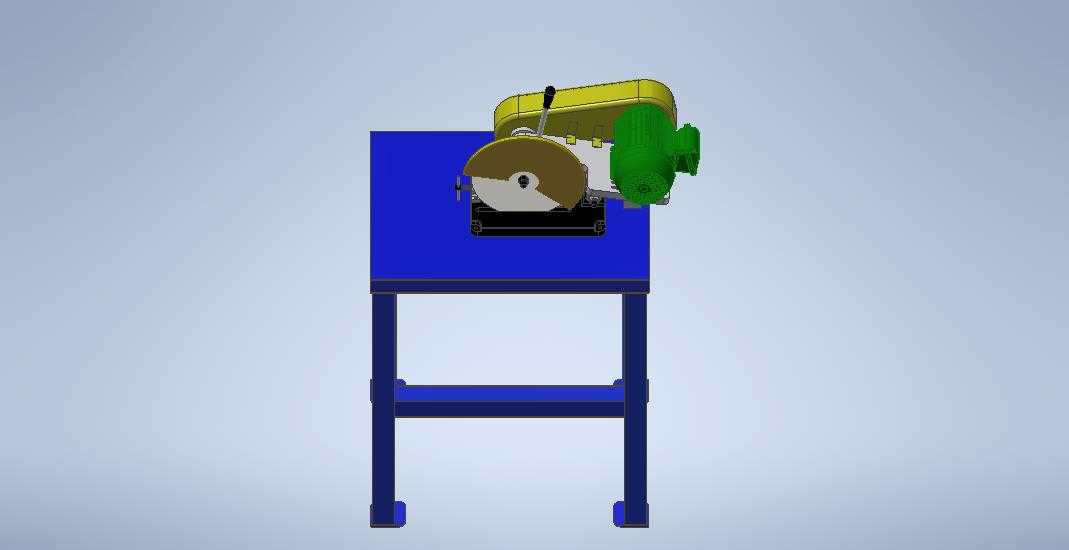

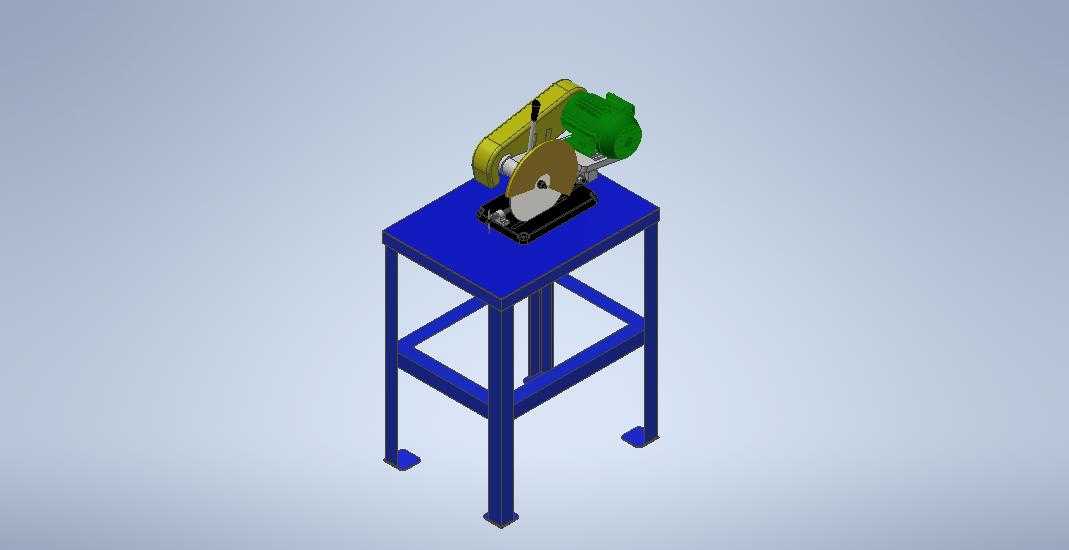

　　这套三维结构呈现的是车间常用的台式砂轮切割设备，整体由上部切割主机、蓝色方管焊接台架、下部承托层以及可调支脚组成，主要面向金属型材、圆钢、角钢、方管等棒料与型材的定长截断作业。在中小型五金加工、钢结构预制、管道安装现场以及维修班组里，这类设备往往承担粗下料环节的高频工作，工件不需要复杂装夹，操作人员将料段抵靠定位面后下压锯切臂，即可依靠高速砂轮片完成磨削式切断，切口热影响区虽比带锯明显，但设备投入低、作业节奏快，对多品种、小批量的零散下料场景适配性很强。

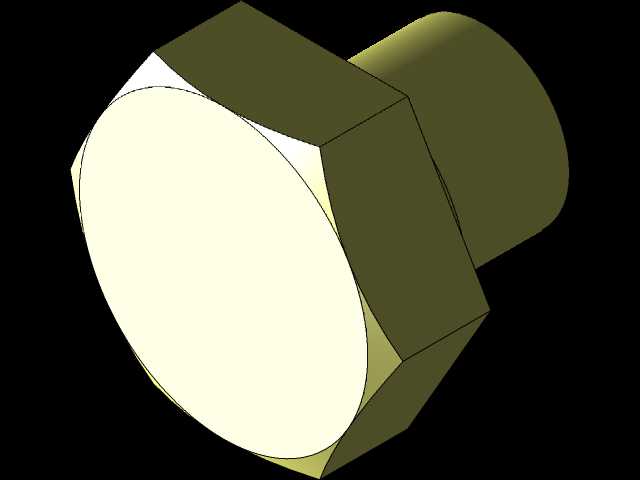

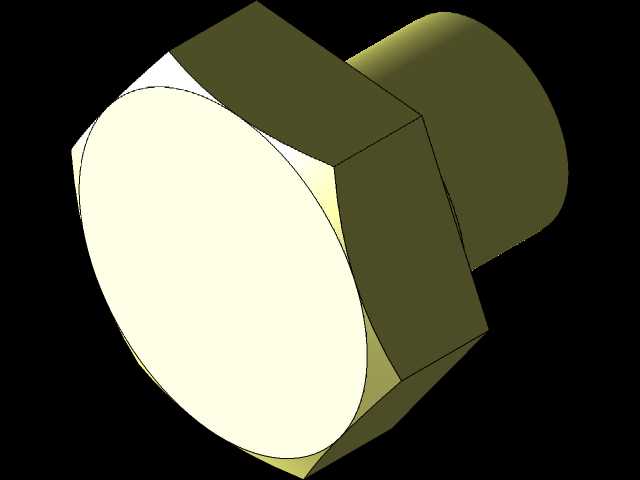

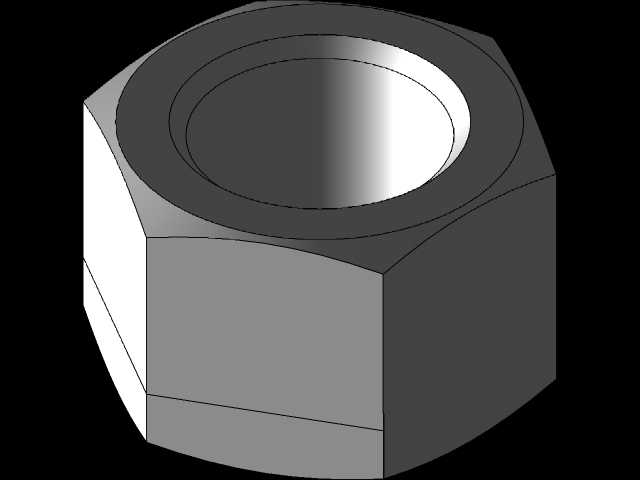

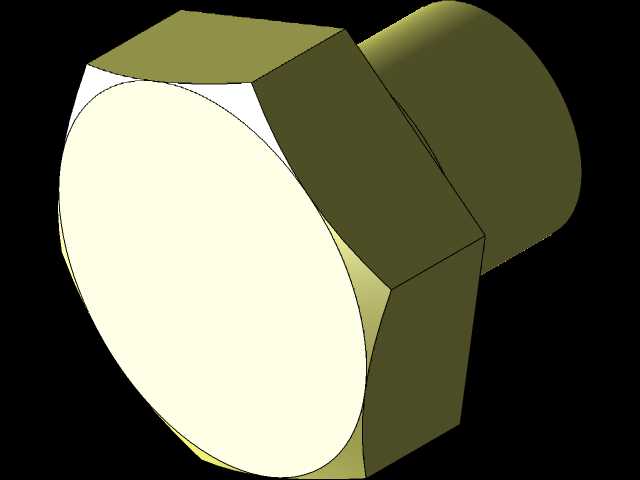

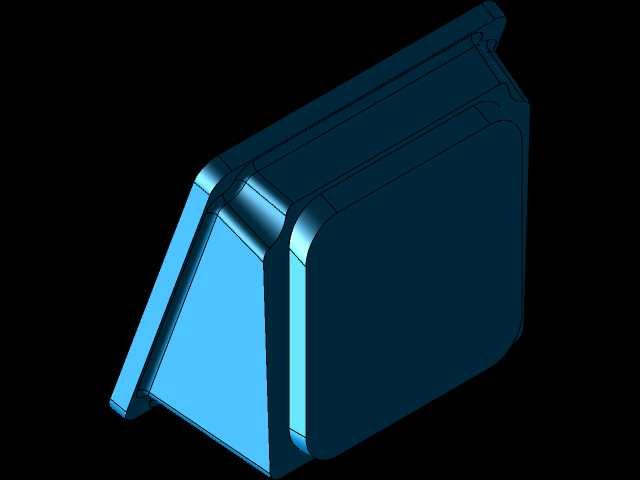

　　建模时先从台架入手更符合实际装配逻辑。四条立式方管立柱承担整机倾覆与下压载荷，顶部由矩形框焊接形成工作台支撑面，中部增设一层方形框，既减少立柱长细比，也避免下压切割时机架出现侧向晃动。支脚底部采用带孔脚板结构，现场可通过膨胀螺栓固定在混凝土地面，若工位需要频繁挪动，也可在脚板下加减振垫，抑制砂轮启动时的高频振动传递。台架高度按照人工站立操作的施力区间设定，使切割臂下压行程与肘部动作相匹配，避免长期弯腰或抬臂作业。

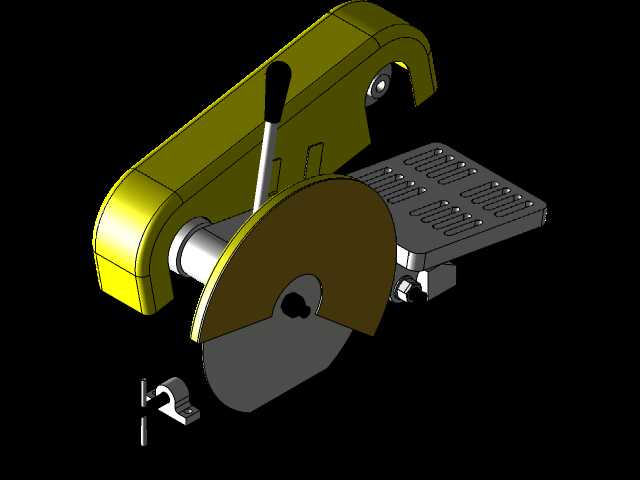

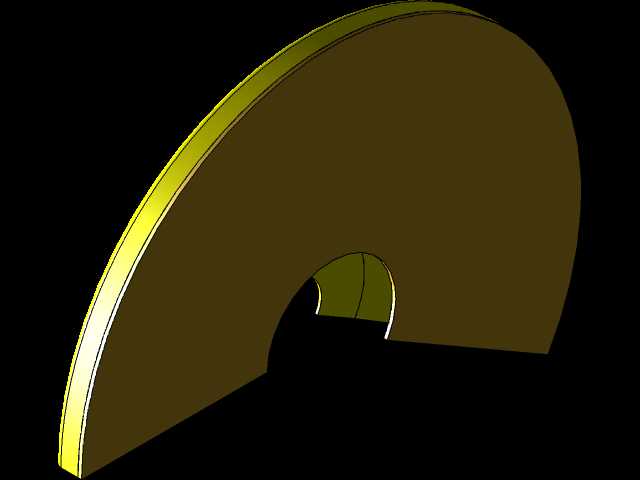

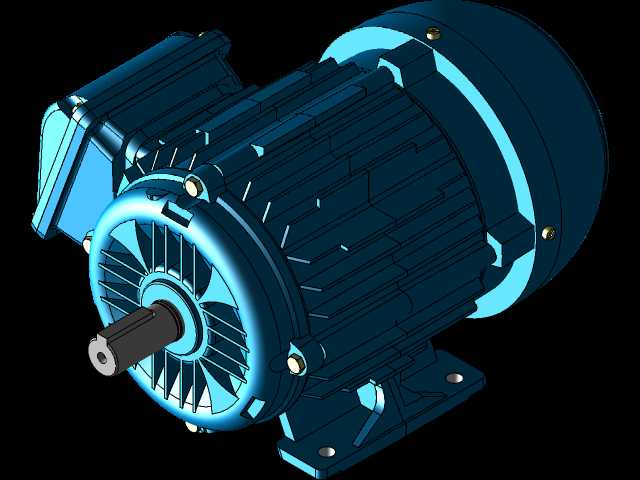

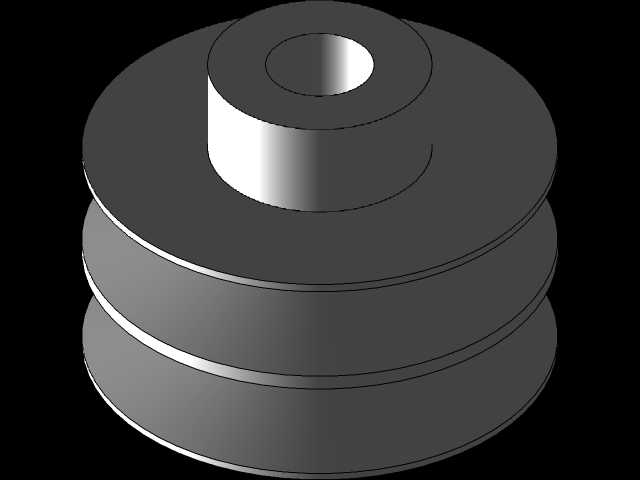

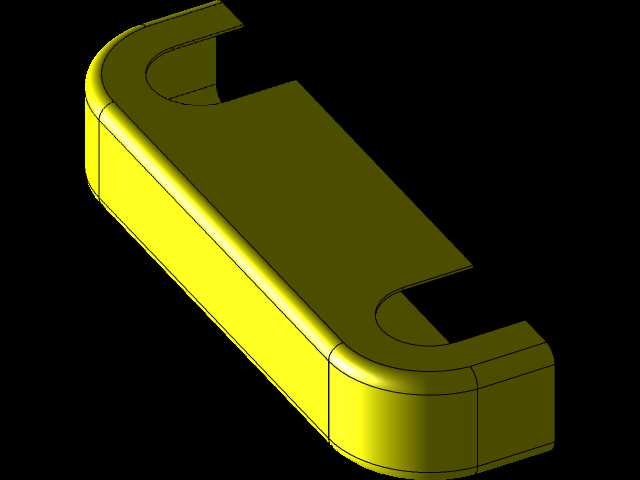

　　上部切割主机包含砂轮防护罩、回转主轴座、摆臂、驱动电机与操作手柄。电机侧置并通过摆臂绕铰点摆动，砂轮片工作区由半包围护罩遮挡，能够阻挡磨屑与碎块飞溅；护罩开口方向朝向工件切断区，既保证锯片切入空间，又使操作人员处于防护遮挡范围内。手柄布置在摆臂末端，下压时力臂较长，手动进给力度容易控制；松开后摆臂可依靠自重或弹性件回到上位，方便连续送料。工件台面上设置夹紧与定位基准，型材沿靠山送入，切断长度可通过外置挡料机构限定，适合批量等长下料。

　　从外形边界看，设备占地以台架顶面矩形轮廓为基准，四条支脚外伸脚板略大于立柱截面，安装时需在脚板周边预留扳手空间；后侧要留出电机散热与维护距离，正面则保留送料长度空间。砂轮片更换时需打开护罩侧面，因此机架与墙面之间不能完全贴死。摆臂上翻至最高位时，整机高度达到最大，车间布置应核对上方管线、行车吊钩与照明灯具的净空，防止上料或更换磨片时干涉。

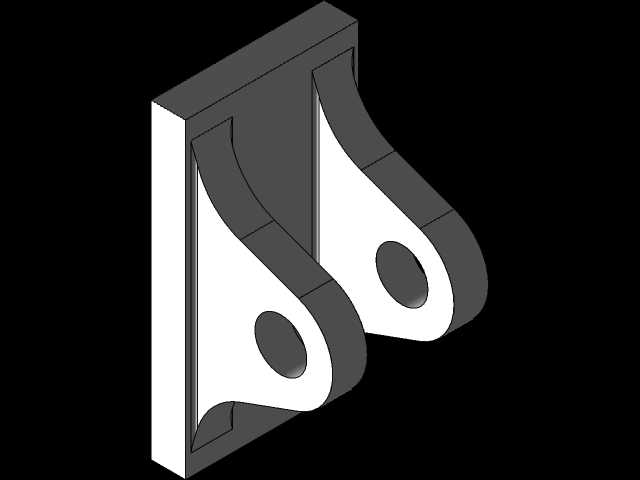

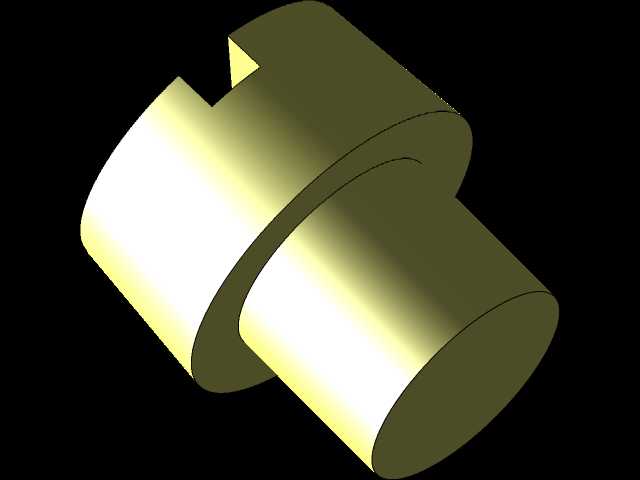

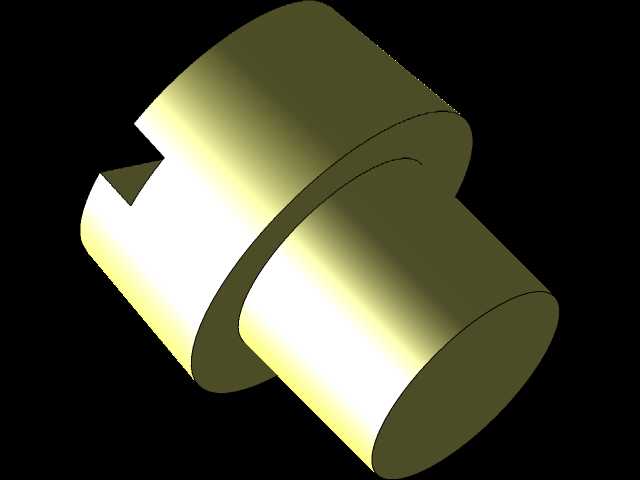

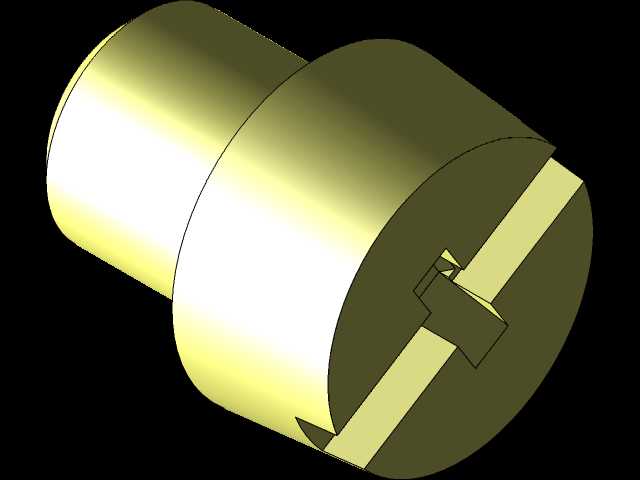

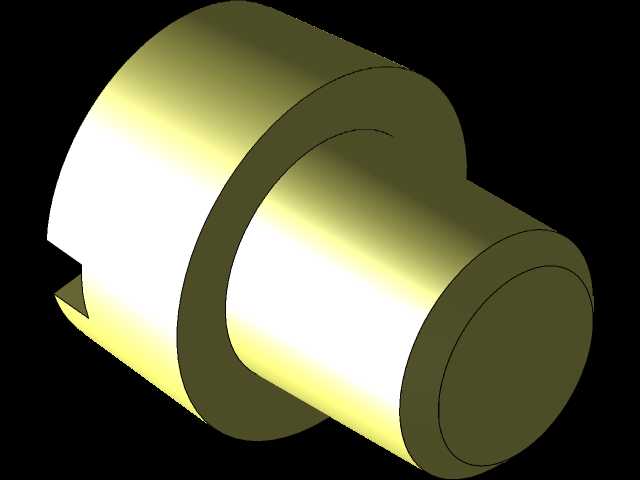

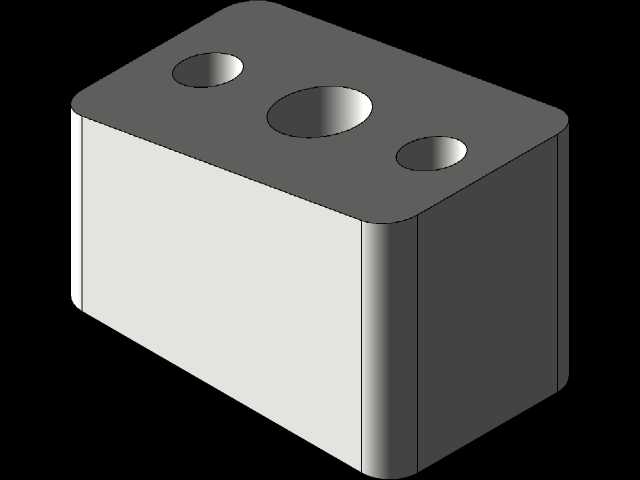

　　结构设计中需要重点关注受力路径。切割反力通过工件夹具传到台面，再由顶部框架分散到四根立柱；电机扭矩和砂轮磨削力则在摆臂铰点处形成弯矩，铰点轴与衬套需具备耐磨间隙控制。机架方管接头在模型中采用连续焊接示意，实际制作时应在台面下方增加加强筋或局部垫板，避免夹紧位置因反复受力产生凹陷。台面平面度直接影响切口垂直度，焊后需经时效或校正处理，再加工安装面。

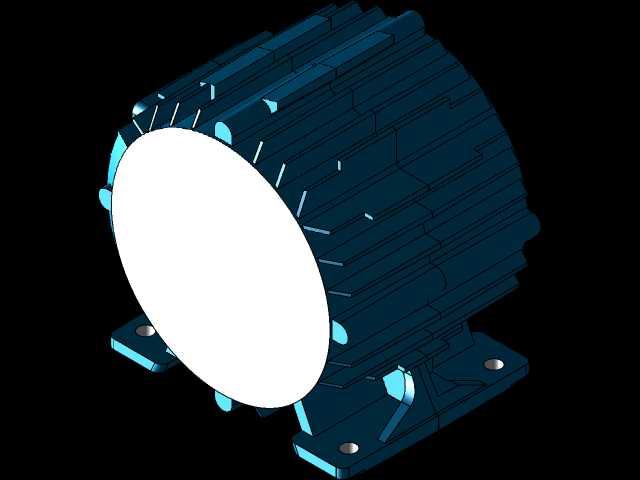

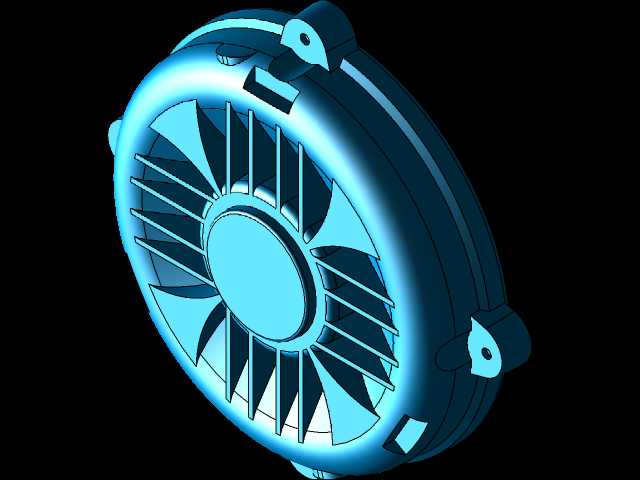

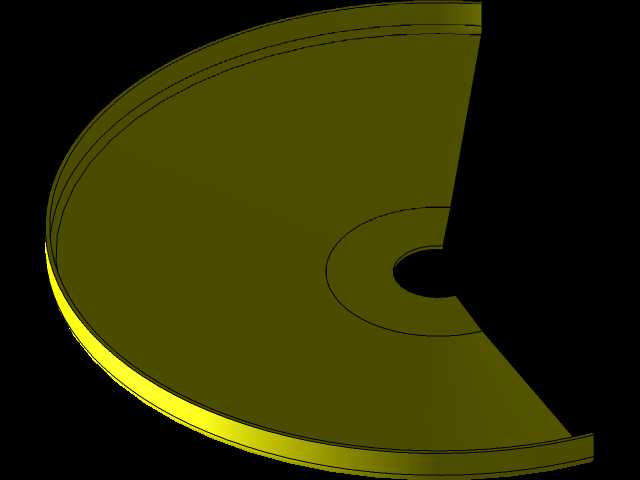

　　散热与安全也是该类设备不可忽视的部分。电机外壳保留散热筋形态，尾部通风区不应被物料遮挡；砂轮护罩必须覆盖磨片非工作弧段，正面操作区建议预留火花导流方向，使磨屑向地面或挡屑区域排放。台架下层可放置备用砂轮片、扳手或待加工小件，但不宜堆积过高，以免干涉摆臂下行。对于需要接入除尘系统的工位，可在护罩排屑侧增加吸风口，将轻质磨粒抽走，而机架下层空间也适合布置小型集尘桶或管线固定点。

　　送料方向上，设备通常采用长料从一侧进入、短料从另一侧取出的布局，靠山与压钳中心线应和砂轮平面保持垂直关系。若切割角钢或圆管，钳口形式可更换为V形块或齿面压板，以减少夹持打滑。模型中将主机、摆臂、护罩、电机、机架和支脚分层表达，便于在工程评审时检查装配间隙、运动行程和维护空间，也可为后续改造成半自动进给、气动夹紧或吸尘式切割机提供基础结构参考。
