两片式法兰连接手动球阀三维结构

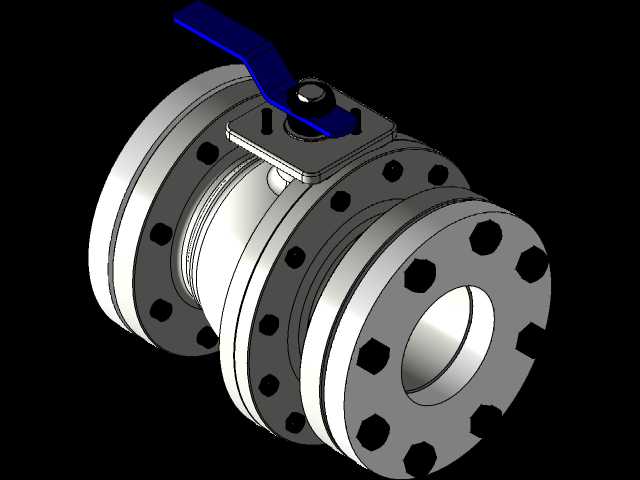

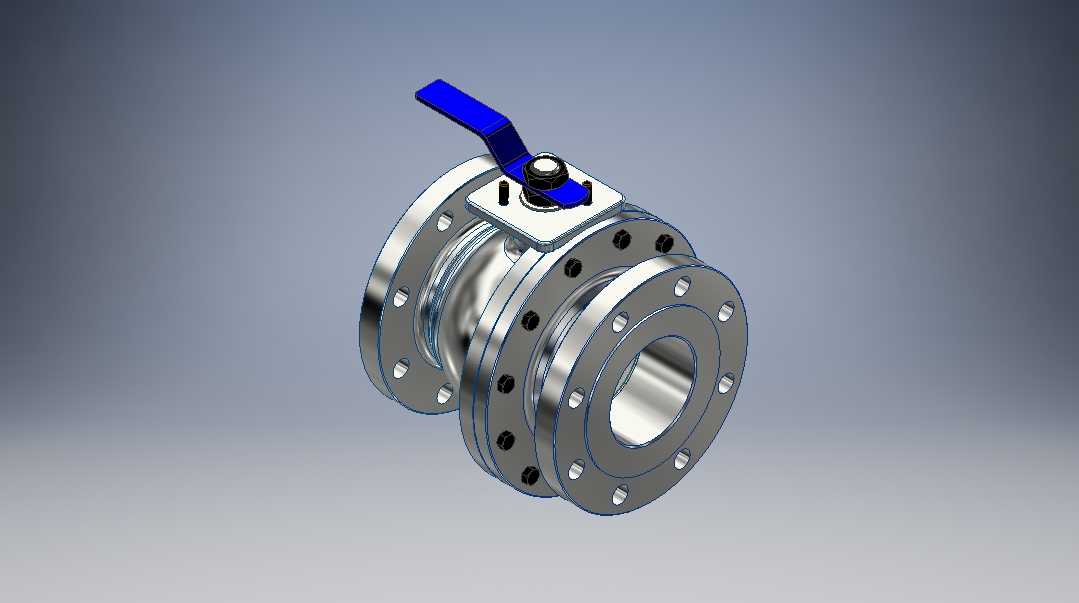

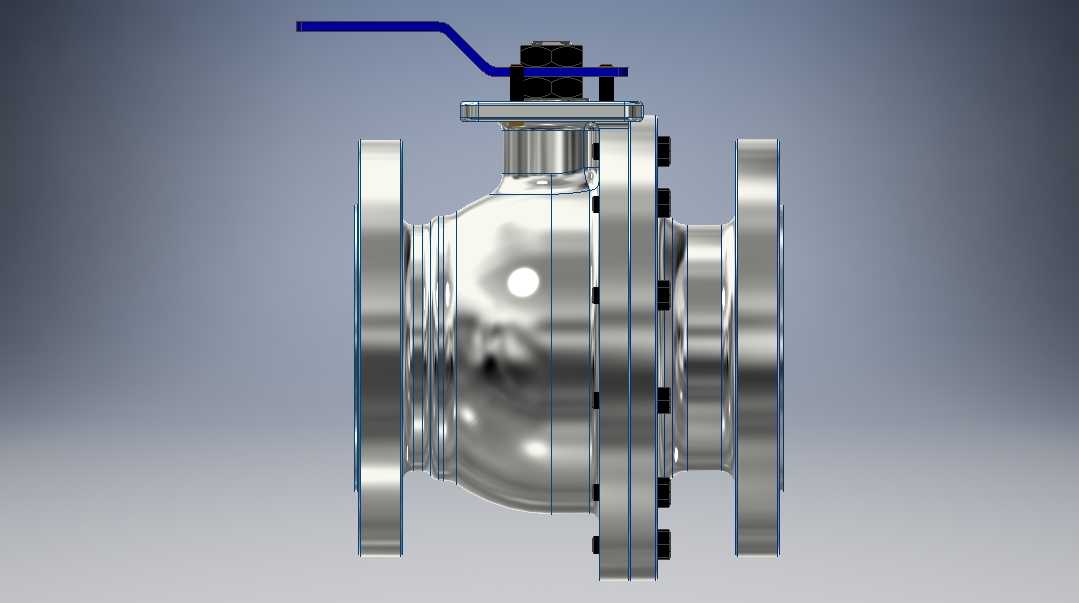

　　该球阀模型呈现的是一种两片式法兰连接手动切断阀，主体由左右阀体、球形启闭件、阀座密封、阀杆、操作手柄及连接紧固件组成。此类阀门在化工、水处理、暖通、油气输送、食品轻工和一般工业管路中十分常见，主要用于管路介质的接通与截断，不作为精密调节阀使用。球阀的流道接近直通结构，介质通过时阻力较小，在全开状态下内部通道顺畅，适合水、气体、油品及部分腐蚀性较弱的流体工况。

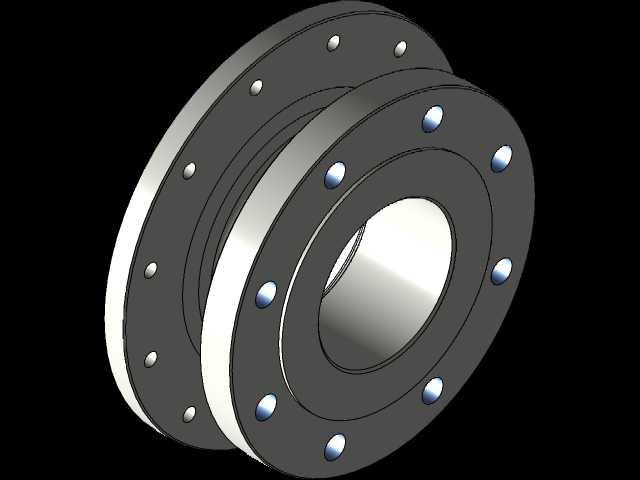

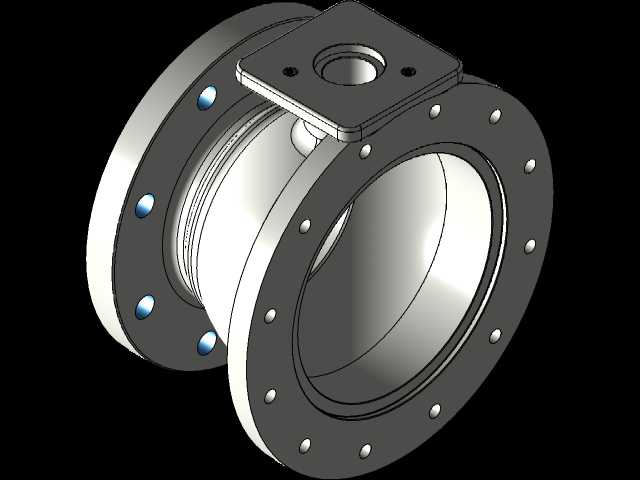

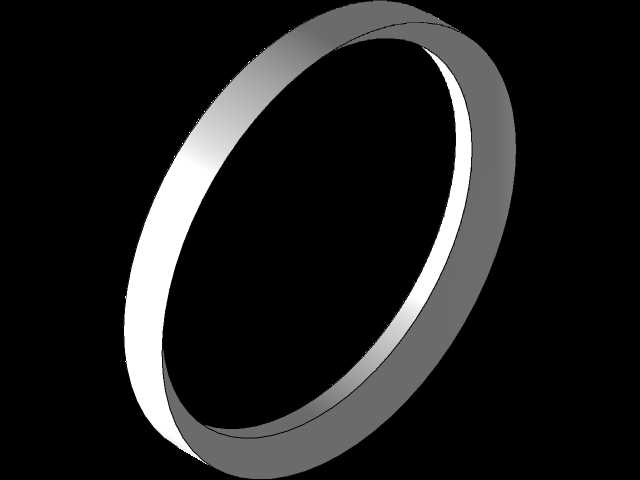

　　从结构布置看，模型采用两片式阀体设计，即阀体由两侧法兰段通过周向螺栓组合而成。这种结构便于加工、装配和后期维护，阀体中分面可设置密封垫，保证承压腔不外泄。与三片式球阀相比，两片式结构零件数量较少，外形紧凑，成本相对可控；与螺纹连接球阀相比，法兰连接形式更适合中大通径和需要频繁拆装的管段。安装时，阀门两侧法兰与管道法兰对中，通过螺栓均匀预紧，密封面依靠法兰垫片实现静密封。

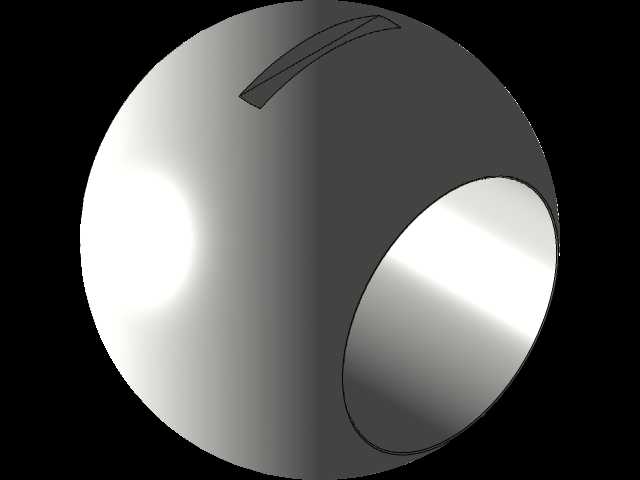

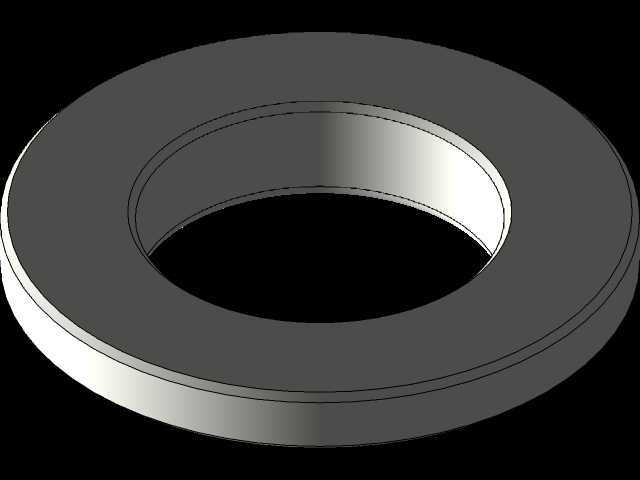

　　球体位于阀体中心，内部设有与管路轴线一致的通孔。手柄转动时，阀杆将扭矩传递给球体，使通孔在与管路同轴和垂直于管路两个位置之间切换。全开时，球体通道与管道流道对齐，压损小，冲蚀也相对较轻；全关时，球体实体部分阻断流道，阀座包覆球面形成密封。手动操作结构简单、响应直接，操作人员通过手柄方向即可判断阀门状态：手柄与管路平行通常表示开启，垂直则表示关闭。

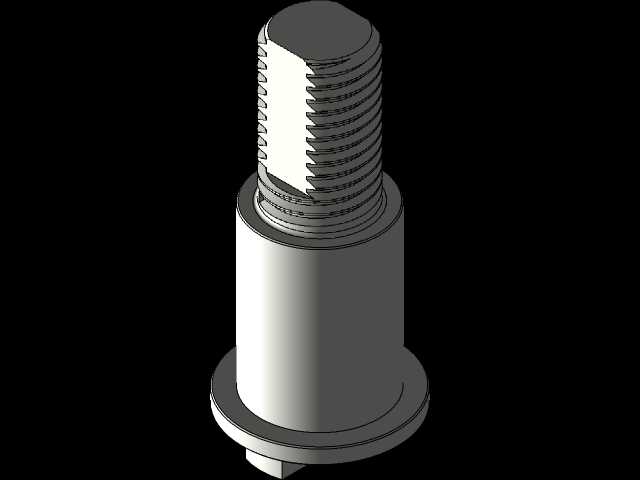

　　模型中手柄采用扁平杠杆形式，安装在阀杆顶部，并通过锁紧件固定。手柄长度并非随意设定，它需要在人工操作力矩和安装空间之间取得平衡：过短会导致启闭费力，过长则可能受周边管道、平台或保温层干涉。阀杆穿过阀体上部的填料或密封结构，承担扭矩传递和承压密封双重作用。阀杆端部通常设置扁方或异形配合面，与球体顶部槽口连接，避免转动过程中出现打滑。

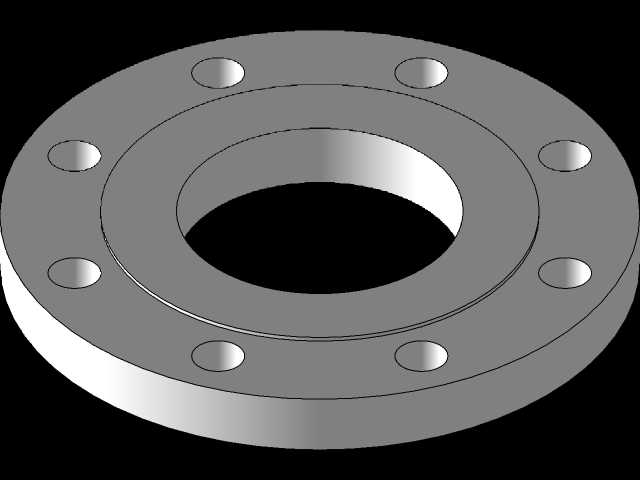

　　两侧法兰盘上均匀布置螺栓孔，孔位数量和分布直径需匹配对应压力等级与通径标准。法兰端面作为安装基准，建模时应保证两端法兰密封面同轴、端面与流道轴线垂直，否则现场安装时会出现螺栓孔错位、法兰面不平、垫片受压不均等问题。阀体外部的加强轮廓和过渡圆角并非单纯外观造型，而是为了降低承压壳体在应力集中区域的峰值应力，同时兼顾铸造或成型工艺的拔模与壁厚均匀性。

　　在设备选型和管路布置中，这类球阀需要关注公称通径、法兰标准、压力等级、密封材料和介质相容性。模型虽然侧重结构表达，但从外形上可以看出其安装边界主要由阀体总长、法兰外径、螺栓孔分布圆、顶部阀杆高度以及手柄旋转半径构成。管道设计时，不仅要留出阀门本身的轴向长度，还要在手柄摆动范围内预留操作空间，尤其在阀并排布置、靠近墙面或设备机架的位置，应避免手柄无法完成90度旋转。

　　从三维建模角度看，该类产品适合采用自底向上的装配方式：先建立左右阀体、球体、阀座、阀杆、手柄、螺栓和螺母等零件，再按照同轴、贴合、紧固和运动关系进行装配。阀体内部流道、法兰孔系和中分面连接孔是建模重点；球体与阀座之间应体现合理的配合关系，既不能在模型中出现明显干涉，也不能忽略密封接触区域。运动部分可通过阀杆轴线设置旋转约束，模拟手柄从全关到全开的动作，用于检查手柄与阀体、管道及周边构件的干涉情况。

　　在实际维护中，两片式球阀可在拆离管路或松开阀体连接螺栓后检查球体和阀座磨损情况。若密封面出现划伤、老化或介质结晶堆积，可能导致关闭不严或操作力矩增大。管路焊接或安装时，还应注意避免焊渣、杂物进入阀腔，防止球体表面和阀座密封面被硬颗粒损伤。对于长期开启的阀门，定期做一次启闭动作有助于减少积滞；对于低温、高温或腐蚀性介质工况，则需要在真实设计中进一步核对材料、密封件和防火、防静电等附加结构。

　　整体来看，该模型完整表达了法兰式两片体手动球阀的典型构造，既适合作为管路设备布置中的阀门数字样机，也可用于结构学习、装配演示和选型沟通。其核心价值不在于复杂外观，而在于清楚呈现阀体、球体、阀杆、手柄和法兰连接之间的空间关系，以及这些结构如何服务于现场安装、人工操作和管路切断功能。
