机床加工用双板支撑工装支座结构

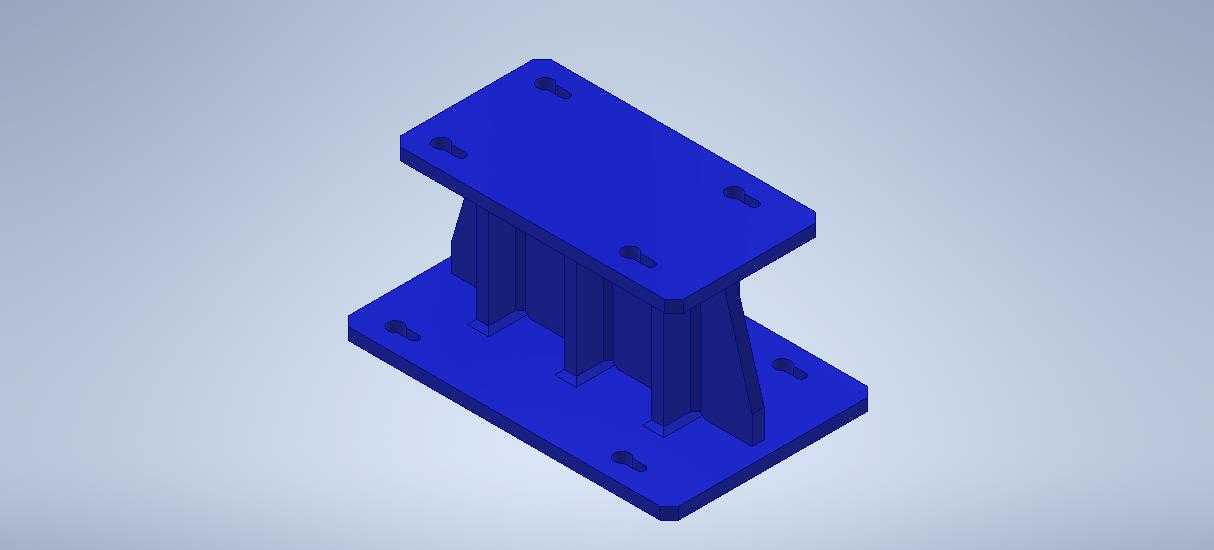

　　这套双板支撑支座结构，在车间现场的使用场景覆盖得相当广，既可以作为机加工序里工件垫高定位的基准支撑，也能挪到焊接工位充当小型组焊件的胎架底座，装配线上用来承托待组装的中型部件也完全够用。从结构拆解来看，整件分为上下两块带安装长槽的平板，中间由两道对称布置的竖向肋板连接成整体，没有多余的复杂曲面，全部特征都是规则的板件拼接形态，加工工艺性非常好。

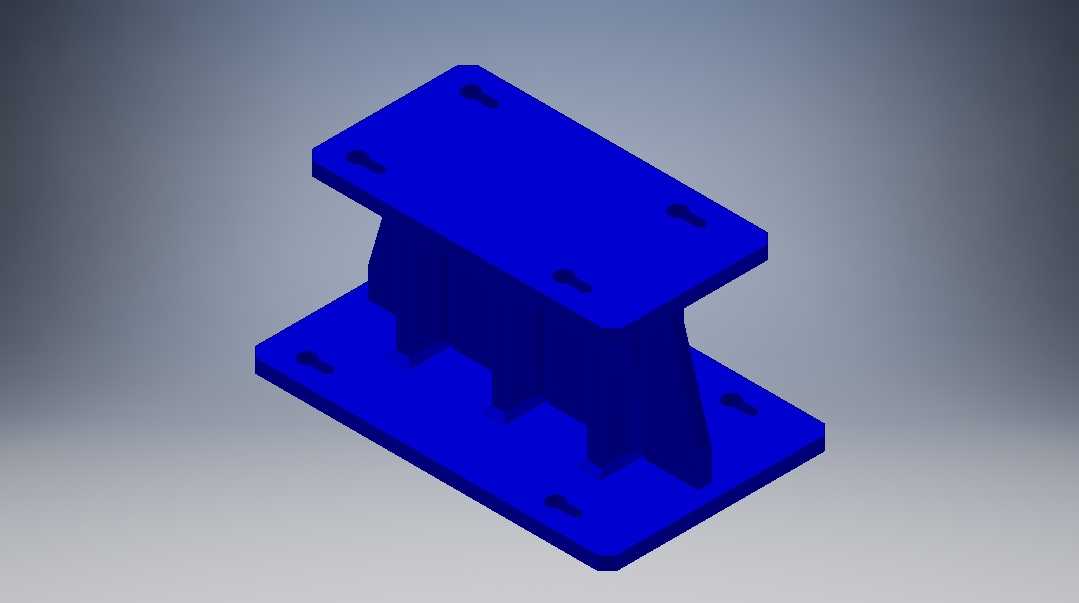

　　下底板直接接触工作台面，板面上均匀开设了六处长圆形安装槽，槽的走向沿底板长度方向排布，现场安装时不需要提前在工作台上打精准的定位孔，只要把T型螺栓穿入槽内，就可以沿长度方向微调支座的固定位置，适配不同孔距的机床工作台、焊接平台或者流水线工位架。上平板作为工件承载面，同样开设了六处长圆槽，槽的方向和下底板对应，待固定的工件、夹具或者其他功能部件可以通过压板、螺栓直接锁附在台面上，长槽的设计允许工件在一定范围内调整装夹位置，不用为了不同尺寸的工件重新制作支座，通用性很强。

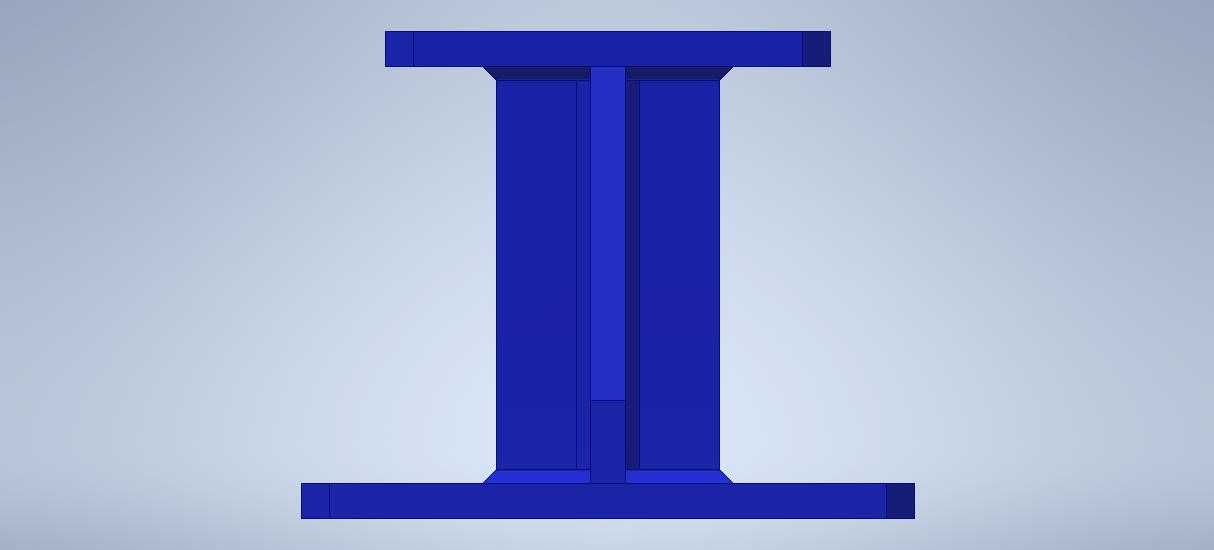

　　中间的支撑肋板没有采用整块实心立板的方案，而是做了两片分离式的竖向肋，肋板的轮廓顺着上下板之间的受力方向做了斜边过渡，既避开了材料的无谓堆积，又能保证竖直方向的承载刚度。支座承受的载荷大多是从上平板垂直向下的压重，两片肋板分别布置在靠近支座宽度方向的两侧，载荷可以顺着肋板直接传递到底板，再分散到工作台面上，受力路径短，没有明显的应力集中拐角。如果车间有型材下料和焊接条件，这个结构甚至可以直接用钢板切割后拼焊成型，焊后再对上下面板做一次铣削找平，就能得到合格的成品，不需要开模铸造，小批量制作的成本很低。

　　从安装边界来考虑，上下平板的外轮廓尺寸决定了这个支座的占位大小，底板的长宽要和现场工作台的可用空间匹配，长槽的端部距离板边留出了足够的螺栓扳手空间，锁紧紧固件的时候不会和板边发生干涉。整体高度是按照常见机床工装的垫高需求设定的，既可以把工件抬升到方便操作人员作业的高度，也不会因为支座过高导致整体重心上移，装夹工件后出现晃动。

　　在三维建模的过程中，所有板件的厚度都按照实际常用钢板规格选取，长槽的宽度匹配标准T型螺栓的直径，肋板和上下板的交接处保留了合理的焊接余量，也可以根据使用需求把整件设计为铸件形态，交接处添加铸造圆角来避免应力开裂。建模时优先把安装槽的位置参数化，后续如果要适配不同规格的工作台，只需要调整槽的间距和板件的长宽参数，就能快速衍生出不同规格的支座系列，不用从头重新绘制结构。

　　实际使用里这类支座很少单独使用，往往是两个或者多个成组布置，共同支撑长条形或者大尺寸的工件，这时底板上的长槽就可以方便地调整多个支座之间的跨距，让工件的支撑点落在合理的位置，减少工件装夹后的变形。焊接工位使用时，平板上的槽还可以用来快速固定定位块、压紧器，组对工件的时候不用反复点焊临时挡块，工装的复用率很高。装配场景下，支座可以作为部件的临时承托架，把待装配的组件抬到合适高度，操作人员不用弯腰作业，装配完成后也可以直接连同支座一起流转到下一道工序。

　　结构本身没有复杂的传动或者运动部件，维护成本极低，工作表面如果因为长期使用出现磕碰划痕，只需要重新铣削一次平面就可以恢复精度，安装槽内落入的切屑、焊渣也很容易清理，不会像带封闭型腔的支座那样积存杂物。针对不同的载荷需求，还可以通过调整肋板的厚度、增加中间肋板数量的方式来提升承载能力，基础结构不需要做大幅改动，衍生设计的灵活性很强。
