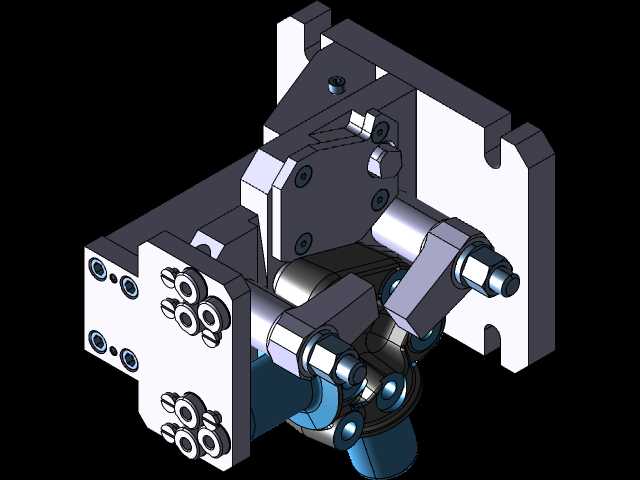

CA6140车床配套专用铣削加工夹具结构

　　这套铣削夹具是针对CA6140普通车床的配套加工工序开发的专用工装，主要用于车床相关盘类、轴叉类异形零件的铣削工序装夹定位，在中小批量机加工车间的工序流转中，这类专用夹具能直接替代通用台虎钳、组合压板的零散装夹方案，大幅缩短单件装夹找正时间，避免通用工装装夹异形件时的定位偏差、夹紧变形问题。从结构布局来看，整套夹具采用立式安装基板作为承载主体，基板上预留了与机床工作台T型槽匹配的安装腰型孔，安装边界可适配CA6140车床的中拖板上方安装空间，也可直接固定在立式铣床、加工中心的工作台上，基板厚度经过受力校核，在满负荷夹紧切削时不会出现基板翘曲变形，保证定位基准的稳定性。夹具的核心定位单元采用一面两销的经典定位逻辑，

　　针对待加工零件的基准面、基准孔做了适配的定位支撑块与菱形销、圆柱销组合，定位销的配合公差选取H7/g6的间隙配合，既保证零件装拆顺畅，又能将定位误差控制在铣削工序的公差允许范围内，支撑块的高度经过计算，让待加工的铣削面完全超出夹具本体的轮廓范围，避免铣削过程中刀具撞到夹具本体。夹紧单元采用了多组杠杆式压板结构，搭配六角头压紧螺栓与锁紧螺母，每一组压板的压紧点都对应零件下方的刚性支撑位置，避免悬空压紧带来的零件变形，压板的摆动角度预留了足够的零件装卸空间，不需要完全拆下压板就能完成零件的上下料操作，针对零件的异形轮廓，还额外设置了辅助侧向定位挡块，抵消铣削过程中刀具带来的水平切削力，避免零件在切削力作用下出现位移。整套夹具的油路、

　　气路（如果采用液压或气动夹紧的衍生版本）都做了内置式布局，管路从基板内部的预留孔道穿过，不会外露在夹具工作区域，避免加工过程中铁屑缠绕、切削液腐蚀管路，所有的活动铰接位置都设计了润滑油注油孔，日常维护时可以直接加注润滑油，减少铰接部位的磨损，延长夹具的使用寿命。在实际生产场景中，这类专用夹具不需要操作人员每次装夹都打表找正零件，只需要将零件靠紧定位面、插入定位销，依次锁紧各个压板的螺母就可以启动加工，对操作人员的技能要求更低，同批次零件的加工一致性更好，能有效控制零件的铣削尺寸离散度，减少后续工序的返修率。设计过程中，所有的夹紧力都经过切削力核算，按照硬质合金立铣刀粗铣钢件的最大切削力乘以1.5倍的安全系数来确定螺栓的规格、

　　压板的厚度，避免夹紧力不足导致的零件飞脱风险，同时也不会因为夹紧力过大造成零件薄壁位置的压伤变形，夹具的所有棱角位置都做了倒角处理，避免操作人员装卸零件时被锋利边角划伤，外露的螺栓端部都预留了足够的扳手操作空间，不需要特殊的定制扳手就能完成夹紧操作。针对铣削加工的铁屑排出问题，夹具的定位面之间都预留了排屑间隙，加工产生的铁屑可以顺着间隙落到工作台的排屑槽内，不会堆积在定位面上影响后续零件的定位精度，每次加工完成后只需要用压缩空气吹扫就能清理干净定位面的残留铁屑，清理维护十分便捷。
