CA6140车床夹紧臂操作杠杆结构

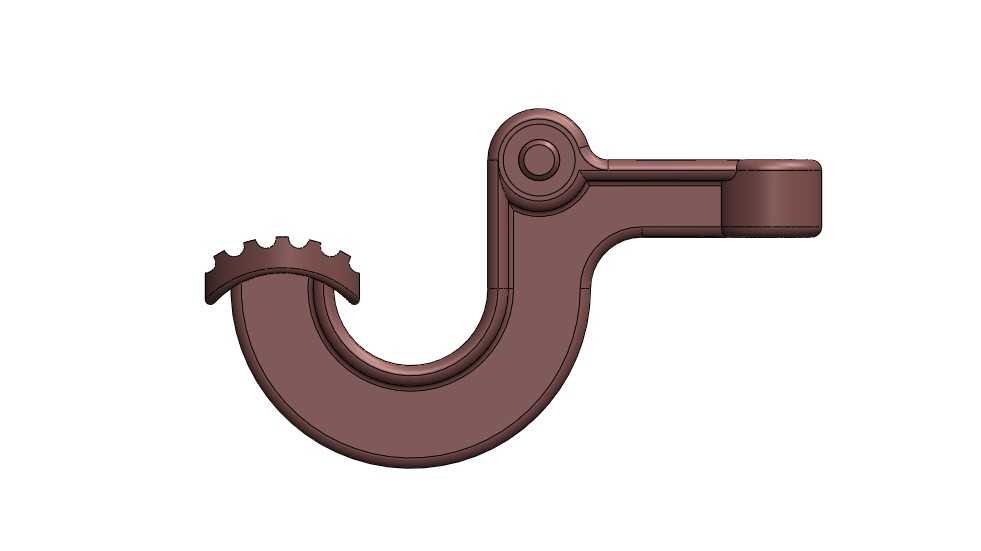

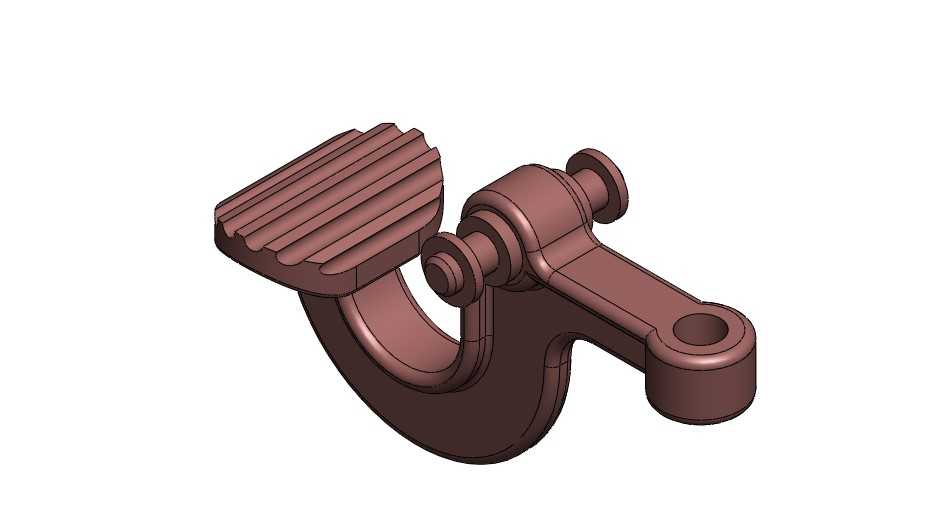

　　该夹紧臂属于普通卧式车床操作与夹紧机构中的受力杠杆件，主要布置在CA6140类车床进给、刀架或主轴箱附近的手动控制区域，用于把操作人员施加在踏板或手柄端的力，通过铰接支点传递到夹紧执行端，实现相关部件的锁紧、松开或位置保持。零件整体采用长臂式空间杠杆布局，一端为带防滑齿面的踩踏接触区，中部设置同轴铰接轴段，另一端延伸出带孔连接臂，下部则形成半环抱式钩形结构，能够在较小操作行程内完成力臂放大，并兼顾回转避让和安装定位。

　　从实际使用场景看，这类构件需要频繁承受脚踩或手动扳动产生的交变载荷。踩踏端顶面设计有多条平行防滑筋，筋条沿受力方向布置，可增加接触摩擦，减少操作时打滑；齿面下方做了加厚过渡，避免局部压陷或长期踩踏后产生塑性变形。中部轴颈是整个杠杆的回转核心，外圆面需要与衬套、销轴或支架孔形成稳定配合，因此模型中轴段直径、台阶长度和端部限位结构都较为明确，便于在装配时控制轴向窜动。钩形部分围绕支点下方展开，其弧形内侧并非单纯造型，而是为了避开相邻轴、座体或拉杆运动轨迹，在旋转过程中提供足够间隙。

　　连接臂末端的圆孔用于安装销轴、拉杆或连杆，孔位与中部铰接轴之间形成主要传动力臂。设计时需要重点控制两孔中心距、孔轴线平行度以及臂体截面高度，因为这些尺寸直接影响夹紧行程和输出力。长臂段采用近似等强度的过渡形态，靠近支点处截面较厚，向末端逐渐收窄，既保证弯曲刚度，也控制零件重量。模型中各转角处均设置圆角过渡，尤其在臂板与圆筒、钩体与轴座相交位置，圆角能够分散应力集中，符合铸造或锻造后再机加工的工艺特点。

　　外形尺寸方面，该件属于中小型机床操作杠杆，踩踏端宽度明显大于臂身，以满足脚踏接触面要求；中部同轴轴套向外凸出，形成双侧支承边界；末端连接孔高度低于主轴颈中心，使构件在摆动时具有确定的运动轨迹。安装时需先确认中部轴颈与支架支座的同轴关系，再校核末端销轴与拉杆的连接位置，下部钩形弧面与周边固定件之间应保留旋转间隙，防止夹紧动作中发生干涉。若用于维修测绘，还应结合车床原有装配关系核对齿面倾角、轴颈长度、孔径以及钩体开口范围。

　　三维结构表达上，该零件综合了实体拉伸、旋转轴段、圆角加厚、孔位切除和空间曲面过渡等特征。建模时可先建立中部铰接轴与两侧臂体的基准骨架，再分别完成踩踏端防滑齿、末端孔座和下部钩形轮廓；防滑筋不宜只作为外观特征处理，应保证其根部与基板连续，便于后续受力分析。整体结构适合用于机床夹紧机构教学、维修件测绘、装配运动校核以及铸造加工工艺讨论，能够直观展示手动杠杆类零件在传力、避让、定位和操作舒适性之间的设计取舍。
