CA6140车床连接器范围支撑支架

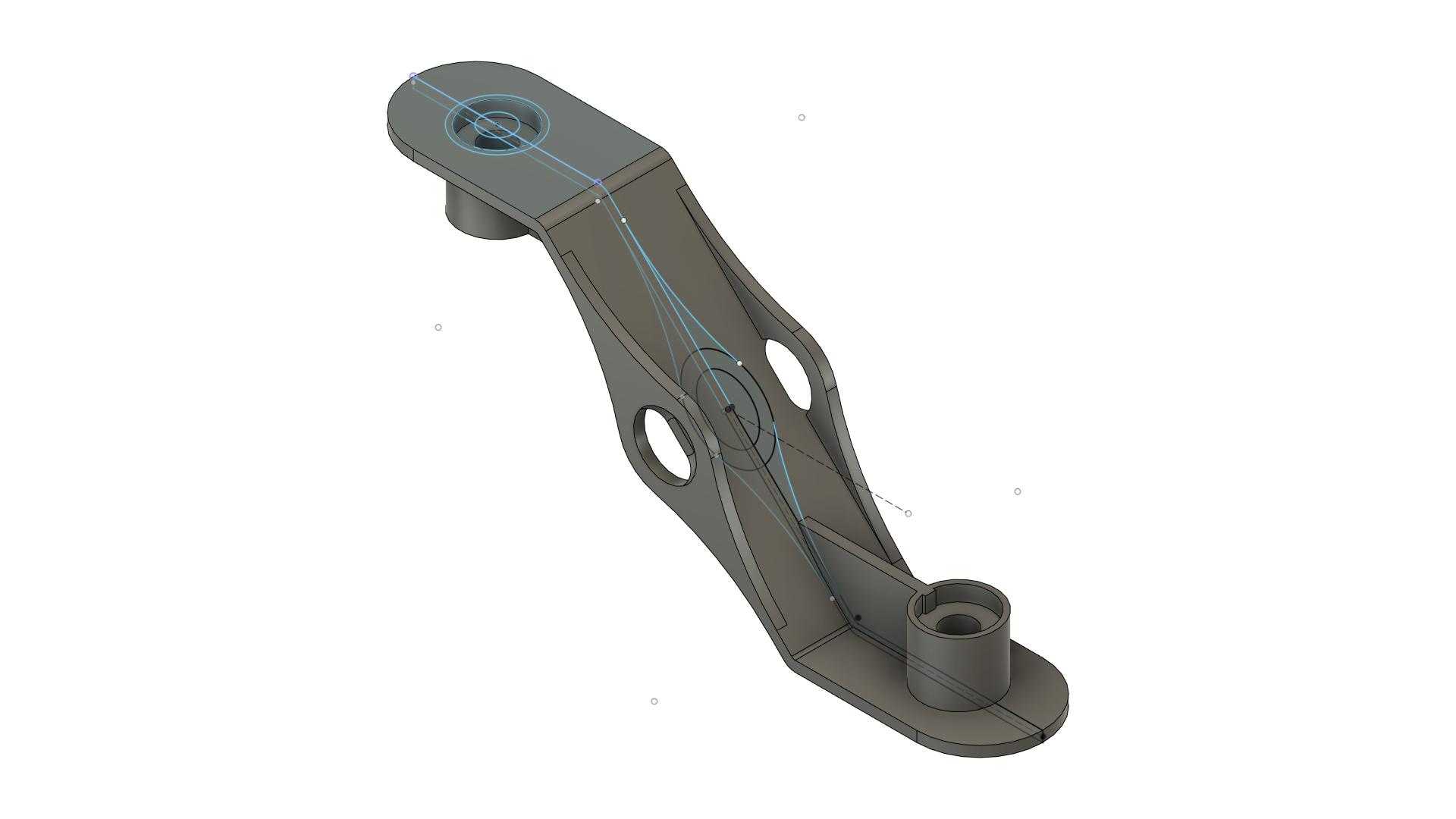

　　在普通卧式车床的进给传动与操作机构联动体系中，这类支架承担着连接器组件的位置限定与行程范围约束作用，是CA6140车床操作链路里不起眼但直接影响换挡、进给切换手感与定位精度的小型结构件。从实际装配场景来看，该支架安装在车床溜板箱侧方的安装基面，一端通过带衬套的铰接孔与固定在床身侧的支座销轴配合，作为整个支架的摆动回转基准，另一端的筒状安装座用于固定连接器的行程触发端头，中部的两个镂空减重孔并非单纯为了减少材料用量，孔位的边缘同时作为行程限位的触碰面，当连接器随溜板移动到设定行程端点时，孔边的加工面会与固定在床身上的限位挡块贴合，避免超程造成传动齿轮打齿或者操作连杆变形。

　　设计这类支架的时候，首先要匹配CA6140车床原有安装空间的边界约束，铰接端的衬套孔轴线与另一端安装座的轴线平行度公差需要控制在0.02mm以内，否则会造成连接器动作卡滞，长期使用会出现磨损不均导致的行程偏移。支架主体采用变截面的弯折筋结构，从铰接端到安装座的过渡段设置了连续的加强筋，既保证摆动过程中的结构刚性，避免受连接器复位弹簧的反作用力出现形变，又能控制整体重量，减少摆动时的惯性冲击，让操作力反馈更平顺。中部的两个圆形镂空，除了作为行程限位的触碰基准，也方便装配时穿过工具对底部的固定螺钉进行紧固，同时在车床日常维护时，可以透过孔位观察内部连杆的磨损情况，不用完全拆卸支架就能完成初步的故障排查。

　　从安装尺寸边界来看，铰接端的衬套内径与原车的固定销轴采用间隙配合，配合间隙控制在0.01-0.03mm，衬套采用粉末冶金材质压入支架本体的安装孔，不需要额外的润滑结构就能满足长期往复摆动的耐磨需求；另一端的筒状安装座内孔与连接器端头的配合采用H7/h6的小间隙配合，端面设置有定位销孔，安装时对准销钉就能保证连接器的初始位置精度，不会出现周向转动导致的行程范围偏差。支架的安装基面与床身侧的贴合面平面度公差为0.015mm，装配时不需要额外加装调整垫片，靠加工精度就能保证安装后的位置度要求，减少现场装配的调整工作量。

　　在实际使用场景中，车床频繁进行正反转切换、进给量调整的时候，这个支架会随着操作连杆的动作做小角度的往复摆动，每次摆动的角度范围由中部镂空孔与限位挡块的配合间隙决定，设计时预留了0.5mm的超程缓冲余量，避免硬接触造成的支架根部应力集中。支架的弯折角度经过反复校核，保证在整个摆动行程内，不会与周边的光杆、丝杠以及溜板箱的突出部件发生运动干涉，哪怕是车床使用多年出现基础件轻微形变的情况下，也能保留足够的安全间隙，不会出现运动卡滞的问题。对于机床维修和备件生产来说，这个支架的建模完全还原了原车配件的所有安装尺寸与形位公差要求，不需要二次修配就能直接替换原有磨损或者断裂的旧件，装配后不需要反复调整行程位置，就能恢复车床原有的操作手感与行程限位精度。
