机床用异形铰接安装连接支座结构

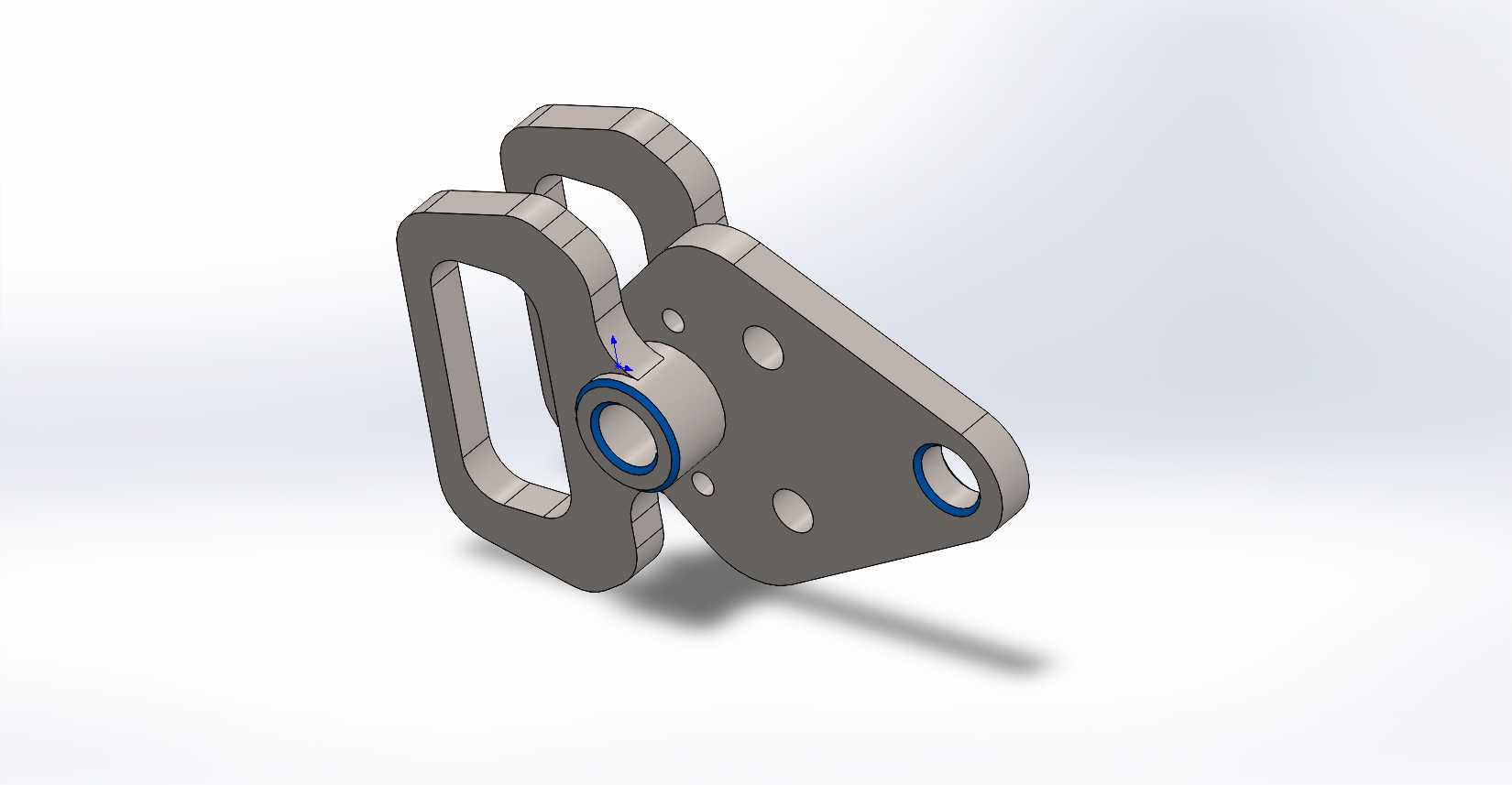

　　在机床进给机构、工装夹具快换模块以及小型自动化生产线的工位切换单元中，这类异形铰接支座是承担载荷传递、运动自由度约束的核心受力件，区别于标准型材拼接的连接结构，该零件采用一体化铣削成型的结构设计，避免了多件拼接带来的装配间隙累积与连接松动风险，在频繁往复摆动的工况下能长期保持铰接点位的位置精度。从结构功能来看，零件左侧集成的开放式挂接环槽，可直接与对应规格的快装销轴配合，无需额外拆卸周边部件即可完成组件的快速挂载与脱离，适配机床加工过程中工装的快速换型需求，减少停机调整的辅助时间；右侧的三角分布安装板面上设置了多组不同孔径的光孔，其中大孔径带衬套的铰接孔为核心运动副安装位，

　　孔壁预留的衬套压装余量可根据实际磨损情况更换铜质或工程塑料衬套，延长基体的使用寿命，其余小孔为固定安装孔，可通过内六角螺栓将整个支座固定在机床床身的安装基准面上，孔位的分布角度经过受力校核，能在承受径向摆动载荷时将应力均匀分散到整个安装板面，避免局部应力集中导致的板面变形。设计过程中优先考虑了安装边界的适配性，零件整体外轮廓的最大宽度控制在120mm以内，挂接环槽的开口尺寸与常用的20mm直径快装销轴匹配，核心铰接孔的中心高距离安装底面的尺寸严格按照CA6140车床溜板箱侧挂附件的安装基准设定，不需要额外加工调整垫即可直接适配原有安装位，安装板的边缘做了15度的倒角处理，既去除了铣削加工产生的锐边毛刺，也能在安装时起到导向作用，

　　方便螺栓对位穿入。从受力特性来看，该支座的铰接点位与安装面之间设置了梯形加强筋结构，筋板厚度与主体壁厚保持一致，在承受最大1200N的径向摆动载荷时，铰接点位的最大形变量可控制在0.02mm以内，满足机床附件重复定位精度不低于0.05mm的使用要求；挂接环槽的截面做了等强度设计，槽口位置的壁厚比槽底略厚，可承受挂载组件瞬间启停带来的冲击载荷，避免槽口开裂失效。实际应用场景中，这类零件除了用于机床的工装挂接，还可作为小型输送线的摆臂铰接座、检测设备的探头安装支架使用，其开放式的挂接结构相比封闭环式的铰接座，在维护更换时不需要抽出整根长销轴，只需要将挂载件沿环槽开口方向滑出即可完成拆卸，大幅降低了设备维护的操作难度。

　　零件的所有安装孔位均做了锪平处理，保证螺栓安装时端面与安装面完全贴合，不会因为板面倾斜导致螺栓承受附加弯曲应力，核心铰接孔的内孔粗糙度要求达到Ra1.6，保证衬套压装后与销轴的配合间隙稳定在0.01-0.02mm之间，既不会因为间隙过大产生摆动窜动，也不会因为间隙过小导致销轴转动卡滞。在建模过程中，所有的圆角过渡均按照实际加工的刀具半径设定，外轮廓的R5圆角适配直径10mm的立铣刀加工路径，孔位边缘的R1圆角适配倒角刀的加工参数，避免建模时出现无法加工的尖锐内角，同时所有壁厚保持均匀，最小壁厚不小于5mm，保证零件在铣削加工过程中不会因为夹持力过大产生变形，也能满足淬火处理时的壁厚均匀要求，减少热处理变形量。
