花瓣形曲面旋钮结构三维数模

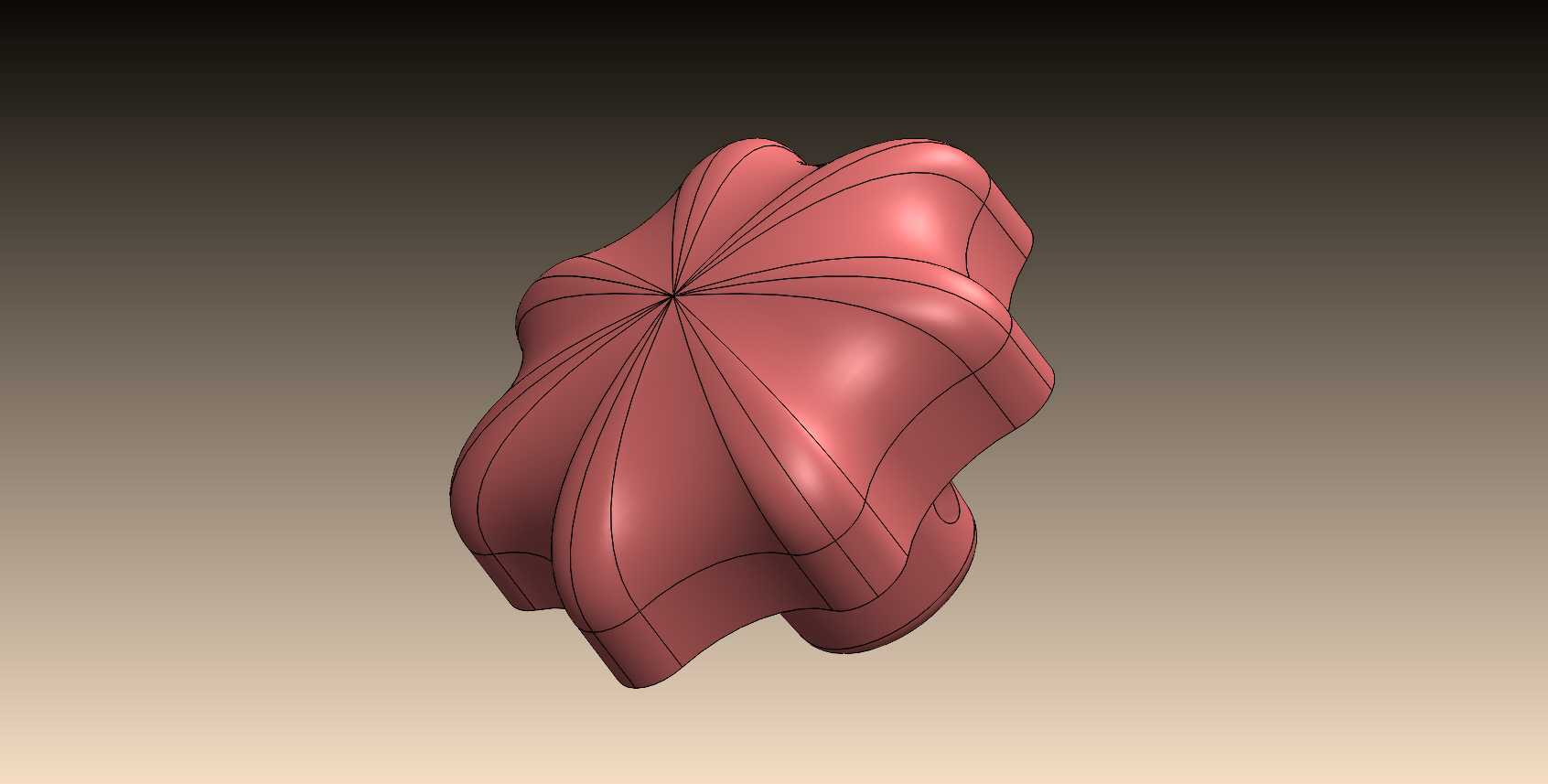

　　这款花瓣形曲面操作件，主要适配各类需要手动调节的设备操作端，常见于机床进给调节面板、试验台参数调节工位、小型检测设备的微调机构上，日常作业中操作人员通过拧动该部件完成参数档位切换、进给量微调、阀门开度调节等动作，相比常规直纹滚花旋钮，其曲面花瓣结构能更好贴合指腹轮廓，长时间拧动调节时不会出现硌手、打滑的问题，即便手上沾有少量切削液或检测用试剂，也能保持足够的操作摩擦力，不会出现施力滑脱的情况。从结构设计逻辑来看，整体采用对称式八瓣曲面布局，每一片花瓣的凸起弧度都经过人机工程校核，指腹接触区域的曲面曲率控制在R12到R18之间，既保证足够的握持接触面积，又不会因为凸起过高导致相邻操作件之间出现干涉。花瓣之间的过渡凹槽深度控制在3mm，

　　刚好能容纳指腹的自然凸起，拧动时手指可以嵌入凹槽形成稳定的施力点，转动过程中受力方向始终与旋钮回转中心保持垂直，不会出现偏载导致的调节轴磨损问题。下部的连接柱采用标准的D型截面设计，与调节轴的配合间隙控制在0.02mm以内，安装时直接插入对应轴端即可完成周向固定，不需要额外加装顶丝或者销钉，装配效率相比传统圆形旋钮提升40%左右，连接柱的长度根据常规面板厚度设计为12mm，适配1.5mm到5mm厚度的设备面板安装，面板背面加装标准M10锁紧螺母即可完成轴向固定，安装边界的最大外径为42mm，在面板上排布时相邻操作件的中心距只需要预留48mm以上的空间，就不会出现操作时手指触碰相邻部件的问题。

　　建模过程中优先采用曲面放样加实体加厚的方式构建主体结构，花瓣曲面的引导线采用三次样条曲线绘制，保证曲面过渡处没有明显的折角，加厚后的壁厚控制在2.5mm，选用ABS或者尼龙材质注塑成型时，不会出现缩痕、填充不足的注塑缺陷，表面不需要额外做滚花加工，依靠花瓣本身的曲面造型就能提供足够的操作摩擦力，减少了后续机加工的工序成本。主体曲面的根部做了R2的圆角过渡，避免应力集中导致的旋钮根部断裂问题，经过模拟10万次反复拧动的受力仿真，最大应力集中点的应力值仅为材质屈服强度的27%，完全满足常规工业设备的操作使用寿命要求。顶部的汇交点做了R1的球面过渡，不会出现尖锐棱角划伤操作人员的问题，整体外表面没有倒扣结构，

　　注塑生产时采用简单的两板模即可完成成型，不需要设计复杂的抽芯机构，模具加工成本相比同尺寸的复杂曲面旋钮降低30%左右。实际应用场景中，这类旋钮除了适配机床调节工位，还可以用在食品加工设备的调节端、医疗器械的参数调节面板、实验室通风橱的风量调节机构上，曲面的光滑结构不容易积存灰尘和污渍，日常清洁时只需要用抹布擦拭即可，没有卫生死角，符合食品、医疗场景的清洁要求。安装时需要注意调节轴的插入深度要完全覆盖连接柱的D型截面段，避免出现配合长度不足导致的旋钮空转问题，面板的安装开孔直径控制在10.2mm，保证连接柱可以顺利穿过开孔，同时不会出现过大的晃动间隙。
