iNRCORE MIL-STD-1553总线通信变压器

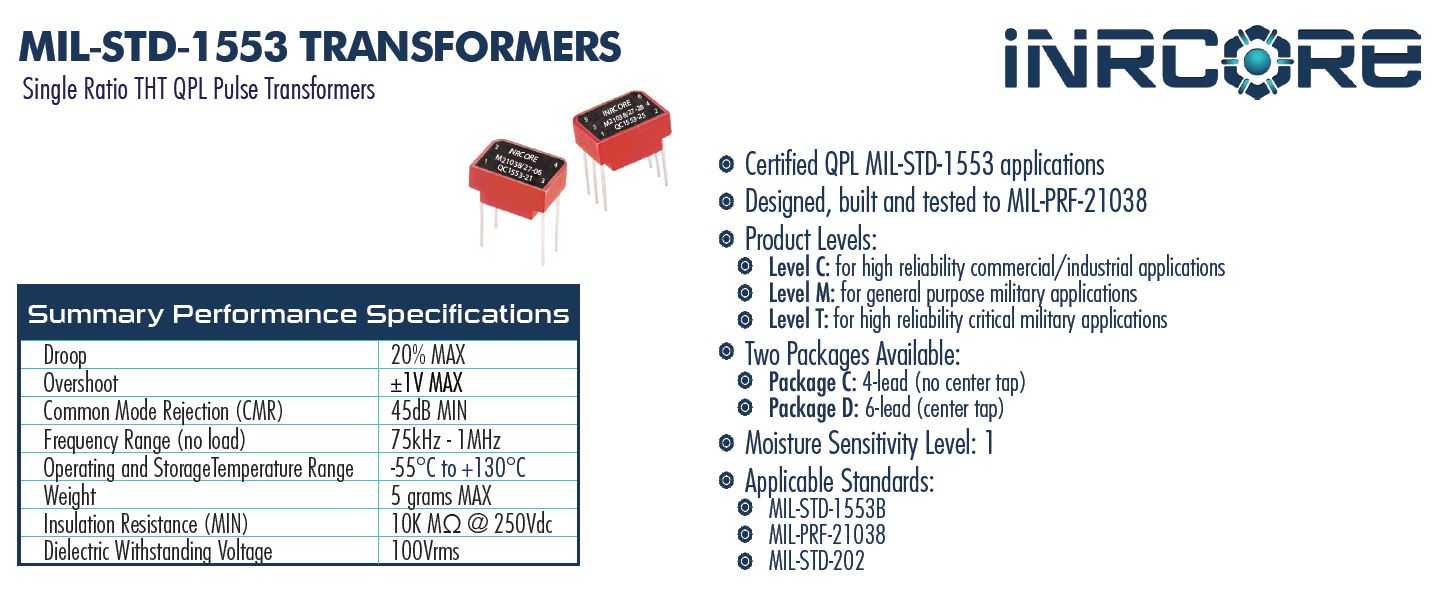

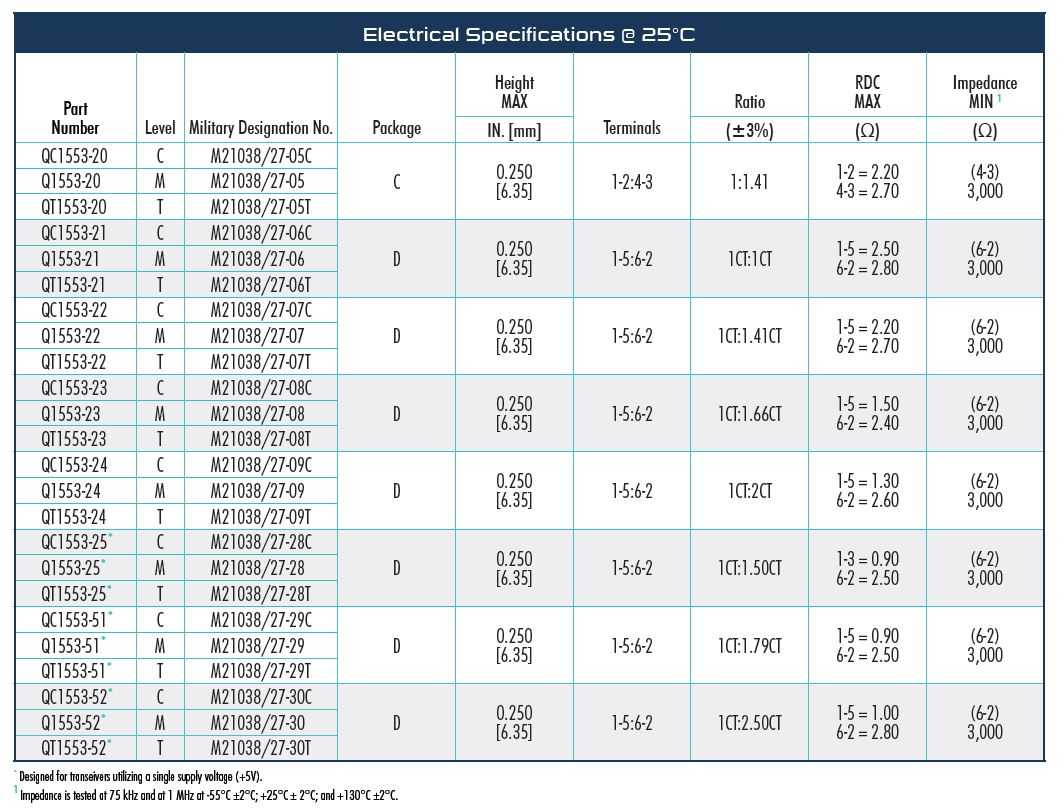

　　在航空航天、车载军用电子、工业高可靠通信系统的搭建过程中，MIL-STD-1553总线作为久经验证的高可靠差分通信总线，对链路中耦合用的信号变压器有着极为严苛的参数与可靠性要求，本次建模还原的iNRCORE单组1553总线变压器，正是针对该类总线直连耦合场景设计的直插式信号耦合器件。不同于常规工频电源变压器侧重功率传输的设计取向，该款总线通信变压器的核心功能是实现总线差分信号的阻抗匹配、电气隔离与共模噪声抑制，其变比设计为1:1.414，公差控制在±3%区间，同时带有中心抽头结构，可完美适配1553总线规定的78Ω终端阻抗匹配要求，保障总线信号在传输过程中不会出现阻抗失配导致的信号反射、波形畸变问题，

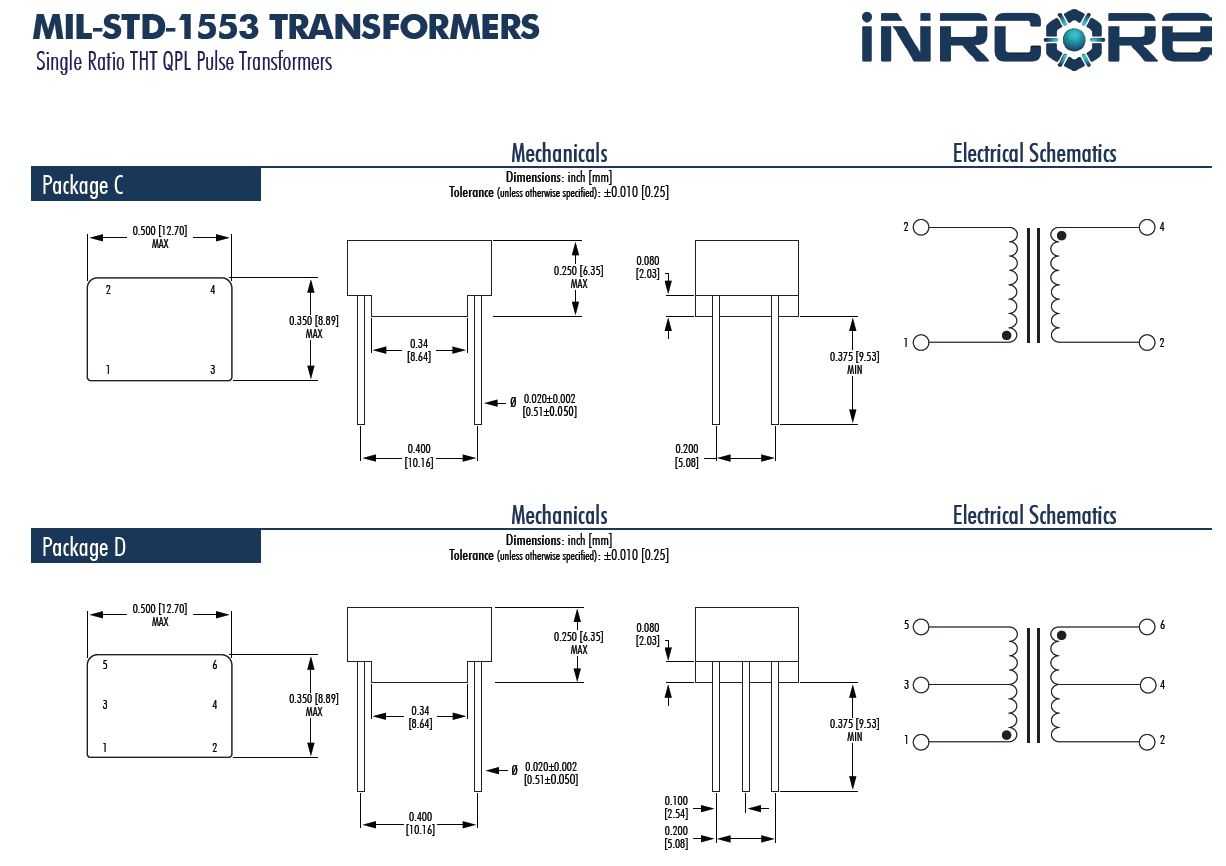

　　确保总线通信的误码率控制在标准要求的极低水平。从结构设计层面来看，该变压器采用经典的直插式封装设计，主体磁路部分采用红色耐高温绝缘塑封外壳包裹，内部磁芯选用高磁导率低损耗的软磁材料，绕组采用多层密绕工艺制作，尽可能降低绕组间的分布电容，提升高频信号下的传输特性，避免高频段信号出现过度衰减。引脚采用标准间距的直插式镀锡引脚，共6个引出端，分别对应原边两个信号端、中心抽头以及副边两个信号端、中心抽头，引脚长度与直径完全适配常规2.54mm间距的PCB通孔安装要求，在PCB布局时无需额外调整孔位间距，可直接匹配标准1553总线接口的布线规范，安装时引脚穿过PCB焊盘后采用波峰焊或手工焊即可完成固定，

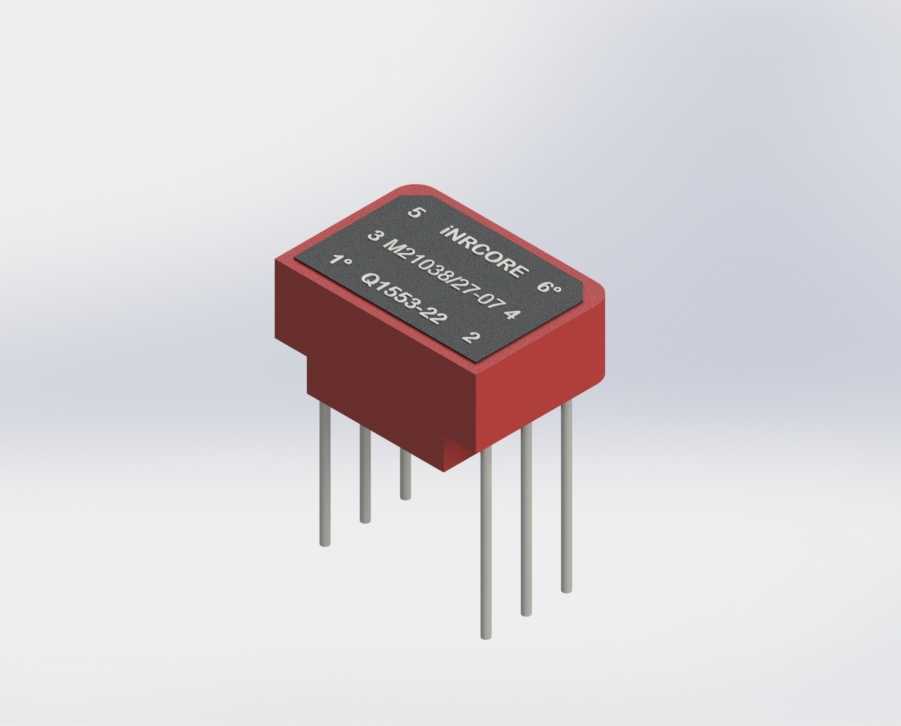

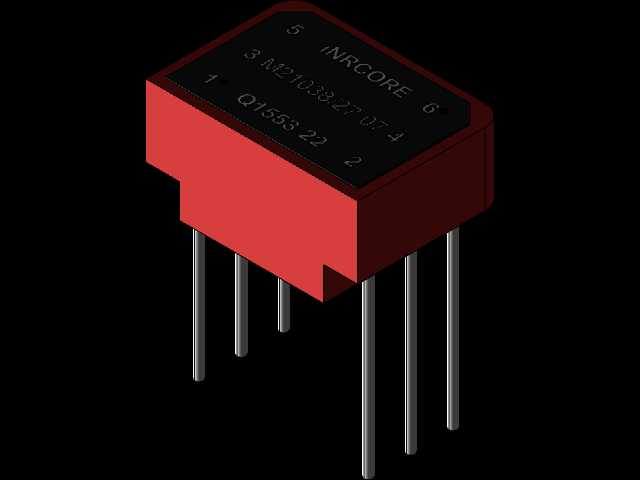

　　焊接后器件本体与PCB板面的间隙控制在合理范围，既可以避免焊接时热量直接传导至器件内部损伤绕组绝缘层，也能保障焊接后的机械固定强度，满足强振动冲击场景下的使用要求。从实际应用场景出发，这类单组1553总线变压器通常被布置在1553总线接口的收发端与总线链路之间，既可以实现接口电路与总线链路之间的电气隔离，避免接口端的浪涌、静电损伤总线侧的其他设备，也可以通过变压器的耦合作用将差分信号以最优的幅度传递到总线上，配合总线终端匹配电阻，保障整条总线在长达百米的传输距离下依然可以稳定维持1Mbps的通信速率。在建模过程中，完全还原了器件本体的外形细节，包括顶面丝印的型号标识、引脚编号标识、外壳的倒角细节、引脚的伸出长度与直径参数，

　　可直接用于1553通信板卡的PCB布局干涉检查、整机设备的结构装配校验，也可用于高可靠电子设备的三维布线仿真、热分布仿真环节，帮助结构设计工程师在设备布局阶段就准确评估该器件的安装空间需求，避免后续样机试制阶段出现器件与周边结构件、其他元器件的干涉问题。需要注意的是，该类信号变压器在安装布局时需要远离板上的大功率开关电源、功率电感等强磁场辐射器件，避免外部磁场干扰变压器内部磁路的工作状态，导致信号传输失真，同时在布线时需要保证变压器两侧的差分走线严格等长、阻抗连续，充分发挥该变压器的信号传输性能。不同于多通道集成的1553耦合模块，单组独立封装的该款变压器在布局时拥有更高的灵活性，可以根据板卡的布线需求灵活布置在靠近总线连接器的位置，尽可能缩短总线侧的走线长度，减少信号传输路径上的干扰引入点，非常适合通道数较少、对板卡体积有严格限制的嵌入式1553通信节点使用。
