钢丝绳电动葫芦传动机构三维结构设计

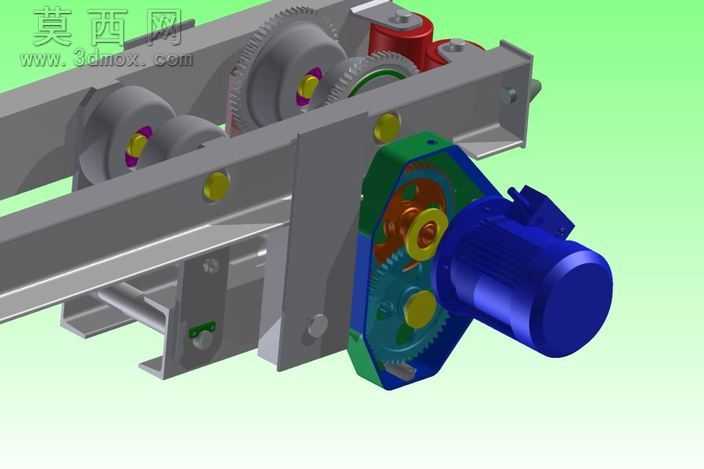

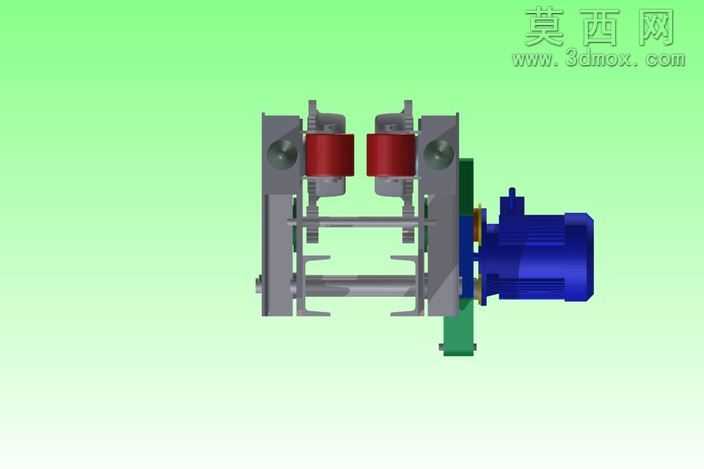

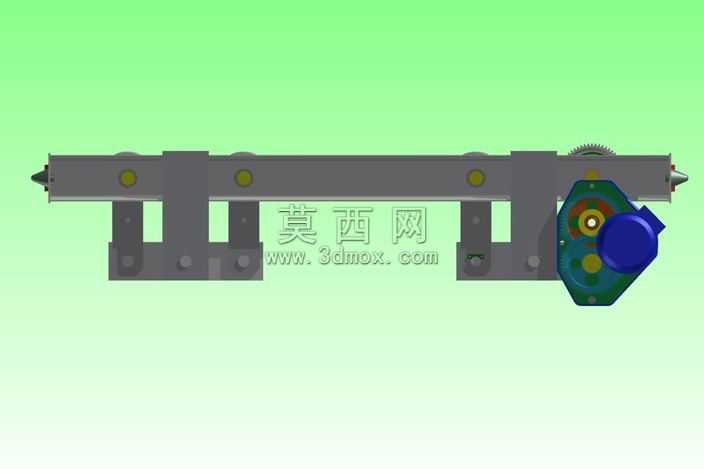

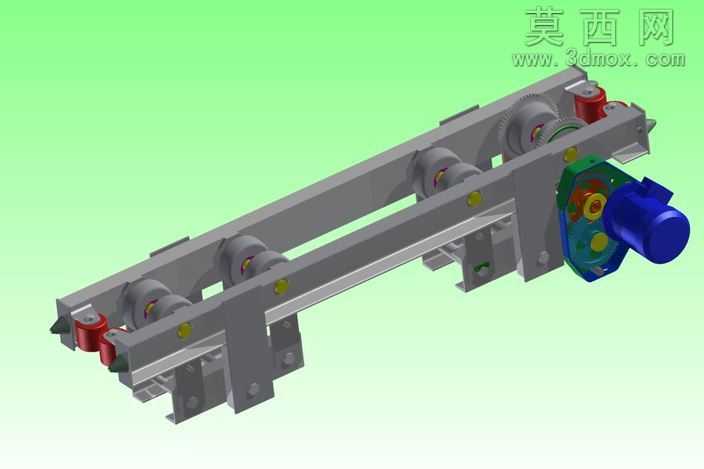

本模型为电动葫芦核心传动与行走机构的三维设计成果，建模阶段采用自顶向下的设计思路完成整体结构搭建，先依据起重负载参数完成核心部件的尺寸链推导，再逐一完成各零件的特征建模与虚拟装配，全程通过干涉检查功能校验各部件的装配间隙，避免出现运动卡滞或结构干涉问题。模型完整还原了电动葫芦的核心功能结构，包含行走轮组、减速箱体、驱动电机、传动齿轮组、安装机架等核心部件，各零件间的装配约束完全匹配实际设备的运动逻辑，可直观演示动力传递与行走作业的完整过程。材质渲染阶段针对不同部件的实际材质做了区分处理，驱动电机采用哑光蓝色工业漆材质还原电机外壳的涂装质感，金属机架采用磨砂灰铸铁材质还原钢结构的厚重金属质感，传动齿轮采用亮面金属材质还原机加工零件的表面光洁度，减速箱端盖采用绿蓝双色涂装区分不同的箱体密封结构，行走轮采用深灰色硬质金属材质还原行走轮的耐磨特性，各部件的材质色彩区分清晰，既提升了模型的视觉辨识度，也能让观看者快速区分不同功能模块的结构边界。结构设计上重点还原了减速机构的多级齿轮传动逻辑，电机输出端的动力经减速箱内多组不同模数的齿轮逐级减速增扭，最终传递至卷筒驱动机构实现重物起升，同时上部的行走轮组可沿工字钢轨道行走，实现重物的水平位置转移，机架上的固定螺栓、定位销等紧固件均按实际装配比例还原，清晰展示了各部件的连接固定方式。设计过程中充分考虑了电动葫芦的实际作业工况，对减速箱的密封结构、齿轮的啮合位置、行走轮的轮缘轮廓都做了精细化建模，既保证了模型的外观还原度，也让结构逻辑清晰可辨，可作为起重设备结构教学、产品方案展示、结构优化参考的直观三维素材，帮助相关人员快速理解电动葫芦的内部构造与动力传递原理。
