带刹车万向重载工业脚轮结构设计

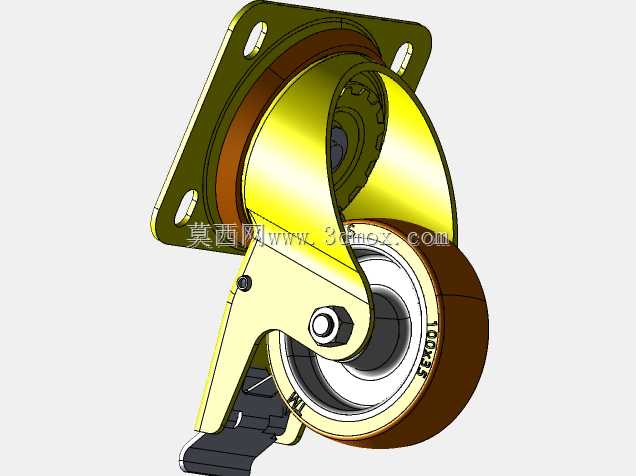

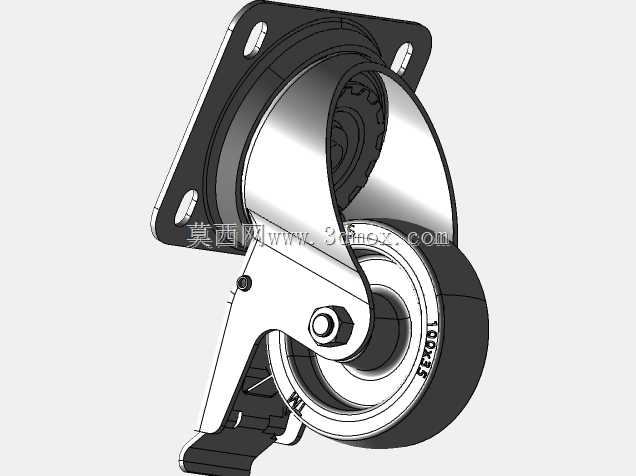

　　这款带刹车的万向重载脚轮，主要面向工业场景下的设备移动支撑需求，常见于重型工装台车、机床辅助移动托架、仓储重型货架转运单元、生产线边移动料架等场景，解决大载荷设备的灵活移位与到位后固定的双重需求。从结构设计来看，顶部采用方形四孔安装法兰，安装孔位做了沉台处理，适配常用的螺栓穿装固定方式，安装面与设备底部贴合时能保证足够的接触面积，避免局部应力集中导致的连接失效，法兰盘与回转支架之间采用大直径推力轴承配合径向定位结构，保证重载状态下万向转动的顺畅性，不会出现偏载卡滞的问题。轮体部分采用金属轮毂外包高弹性耐磨聚氨酯材质，轮面做了微弧处理，既可以在环氧地坪、水泥地面等常见工业地面行走时降低滚动阻力，也能减少轮面压痕，

　　同时聚氨酯材质具备一定的减震效果，转运过程中可以缓冲路面颠簸对设备上精密部件的冲击。集成的刹车机构采用踏板式触发结构，踩下刹车踏板后，锁止块会同时卡入回转支架的齿盘与轮面的摩擦槽位，实现万向转向与轮体转动的双重锁止，避免设备停驻后出现移位或者转向偏移的问题，解锁时只需反向拨动踏板即可恢复移动功能，操作无需额外工具，现场人员可以快速完成状态切换。设计过程中重点考量了安装边界的适配性，法兰安装孔的孔距符合工业脚轮的通用安装尺寸规范，整体回转半径控制在合理范围内，安装后不会超出设备底部的外轮廓，避免移动过程中与周边障碍物发生刮碰；轮架部分采用加厚钢板冲压成型后做镀锌防锈处理，支架的弯折位置做了加强筋结构，在承受额定载荷时不会出现支架变形、

　　焊缝开裂的问题，轮轴与支架之间采用耐磨衬套配合，长期使用下的磨损量控制在较低水平，减少维护更换的频率。在实际选型应用中，这类脚轮通常会根据设备总重量选择单轮载荷匹配的规格，四个脚轮搭配使用时要考虑偏载系数，预留足够的载荷余量，尤其是在有冲击载荷的使用场景下，需要额外校核支架与轮体的强度，避免过载失效。
