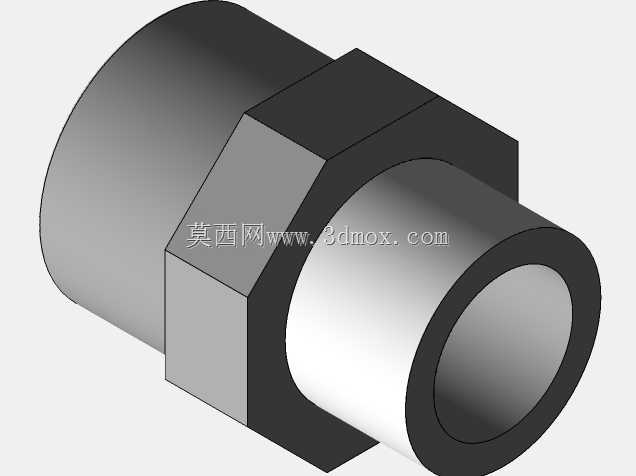

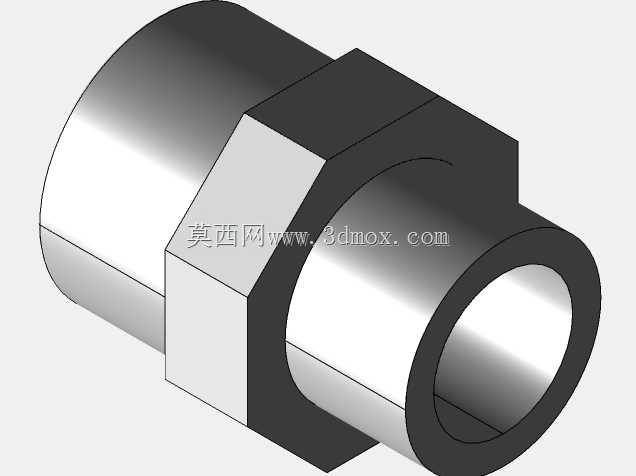

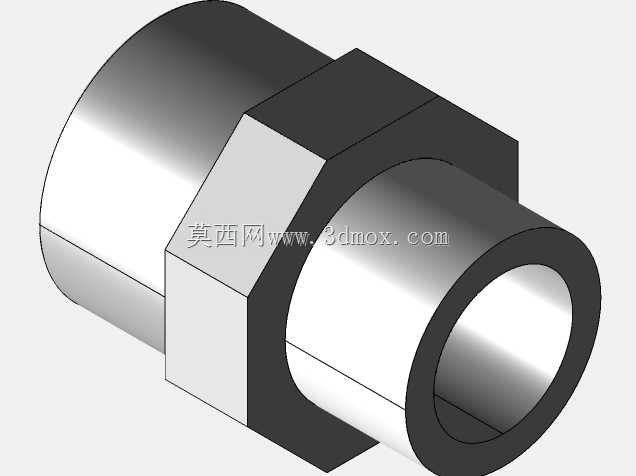

UPVC单边内丝六角直通接头结构

　　这款UPVC材质的单边内丝六角直通接头，主要应用在民用给排水、化工流体输送、低压气动管路的终端转接场景中，日常在建筑户内供水支路、实验室酸碱介质输送管线、小型水处理设备的管路接驳环节都能见到这类结构的身影。从实际使用需求出发，这类接头的核心作用是实现一端UPVC管材粘接、另一端带内螺纹的金属或塑料外丝部件的刚性连接，解决不同连接形式管路的转接问题，避免管路变径或转接时出现额外的泄漏点。设计阶段首先考虑的是UPVC材质的粘接特性，承插端的内径公差严格控制在适配对应公称外径管材的范围，内壁预留均匀的粘接间隙，保证涂覆专用胶粘剂后能形成完整的密封粘接层，不会因为间隙过大导致胶层厚薄不均出现渗漏，

　　也不会因为间隙过小造成管材无法完全插入承插深度，降低连接强度。中间的六角结构是专门为安装工况设计的，对边尺寸匹配常规活动扳手、开口扳手的夹持范围，安装时不需要额外定制工装，用普通手动工具就能施加足够的拧紧力矩，同时六角结构的厚度经过受力校核，在正常拧紧力矩下不会出现开裂、滑边的问题，也能避免安装时扳手打滑损伤接头外壁。带内螺纹的一端，螺纹精度符合普通管螺纹的密封要求，螺纹根部做了微小的退刀槽处理，既保证螺纹加工的完整性，也能在缠绕生料带或加装密封圈时，让密封件有足够的压缩空间，提升螺纹连接的密封可靠性。从安装边界来看，接头整体轴向长度控制在紧凑范围内，在狭小的管路排布空间内也能完成安装，不会因为接头过长占用过多管路布置空间，

　　两端的同轴度公差控制在合理范围，安装后不会出现管路偏斜，避免长期使用过程中因为管路错位产生额外的应力集中，导致接头开裂泄漏。材质选用UPVC本身就具备较好的耐酸碱腐蚀性能，不需要额外做表面防腐处理，在输送常规弱酸、弱碱以及民用自来水的场景下，长期使用不会出现锈蚀、结垢的问题，内壁光滑的流道设计也能降低流体输送的阻力，减少管路输送过程中的压力损失。结构上没有多余的异形结构，注塑成型时脱模顺畅，生产过程中不容易出现缩痕、缺料的成型缺陷，成品率更高，也能降低批量生产的成本。
