UPVC异径直通承插接头结构

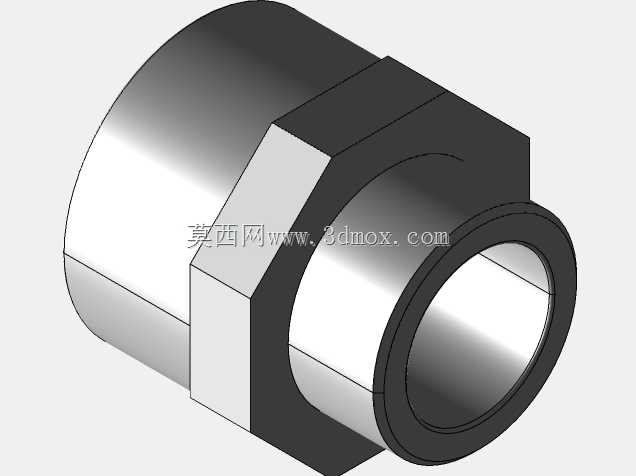

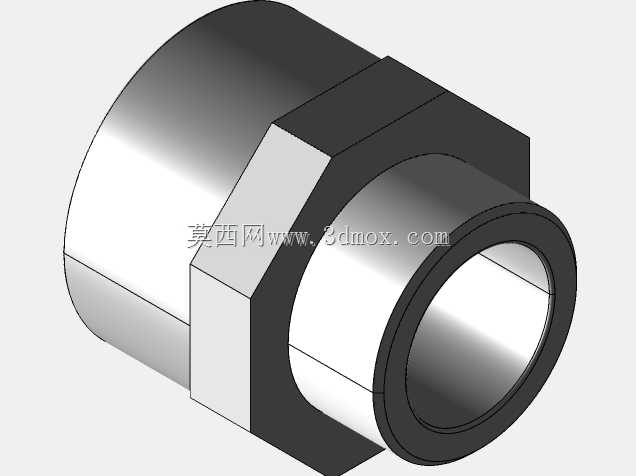

　　该结构对应给排水、化工流体输送及水处理管路中常见的UPVC异径直通接头，主要用于两段不同公称直径硬质PVC管道的同轴过渡连接。模型呈现一端大口径、一端小口径的阶梯式直通形态，中段设置六角形扳拧平面，便于安装时使用开口扳手或管钳施加扭矩，避免圆柱外壁夹持打滑。

　　从实际布置看，这类接头通常安装在泵组进出口、支管变径、设备接管口或管路改径位置。相比采用多段弯头和短节拼凑变径，单件异径直通能够减少泄漏点、缩短安装长度，并使流道在轴线方向连续收缩，降低局部涡流和压损。UPVC材料具有较好的耐化学腐蚀性、自重轻、内壁光滑和不易结垢等特点，适用于常温清水、污水、部分酸碱介质以及民用给排水场景；PN-16等级则对应较高公称压力工况，选型时仍需结合介质温度、密封方式、管道公差和支吊架布置综合校核。

　　建模时以回转体为主体，两端承插孔保持同轴，孔深、台阶厚度和外壁壁厚按照承插粘接接头的装配关系处理。大端与小端外圆分别形成圆柱接口，内部流道从大孔平滑过渡到小孔，端部保留承插入口和限位台阶；外部中段的六方不是装饰特征，而是装配受力区域，其对边宽度需要兼顾扳手空间、材料强度和外形干涉。六方两侧过渡到圆柱筒身，棱边位置设置适当倒角或圆角，既有利于注塑成型时减少应力集中，也能避免安装过程中划伤操作人员。

　　外形尺寸的关键边界包括总长、两端外径、承插内径、六方对边尺寸、轴向台阶位置以及端口倒角。管路三维布置时，应重点核对接头两端管道插入后的有效深度，不能只按模型名义长度排布；相邻阀门、法兰、墙洞和设备外壳之间要留出扳手转动空间，尤其六方最大外廓处不能与支架或其他管线发生碰撞。若用于竖直管路，接头下方宜设置可靠支撑，避免重量集中在粘接端口；水平安装时则应保证两端管道同轴，强行偏斜装配会使粘接间隙不均，后期容易出现渗漏。

　　结构细节上，端口倒角承担导向作用，使管道更容易插入承口，同时利于涂胶后形成连续粘接层。内部台阶不能出现突兀锐边，以减少流体在变径处的湍流和颗粒沉积。外表面采用简洁圆柱与六方组合，没有复杂悬垂结构，符合塑料管件注塑成型和批量生产的工艺逻辑。整体模型把承插空间、扳拧结构、变径流道和安装外廓统一表达，可用于管路干涉检查、备件测绘、设备选型确认以及装配指导。
