PPR50规格塑料管卡抱箍固定件

　　这款管卡是民用给排水管路布设、家装水暖改造、小型工业冷却水回路铺设场景里十分常用的管路定位零件，适配公称外径50mm的PPR给水管道，核心作用是把架空、沿墙排布的塑料管道牢牢约束在预设走管路径上，抵消管道通水时的水锤振动、热胀冷缩位移，避免长段管路出现下垂晃荡、接口松脱渗漏的问题。

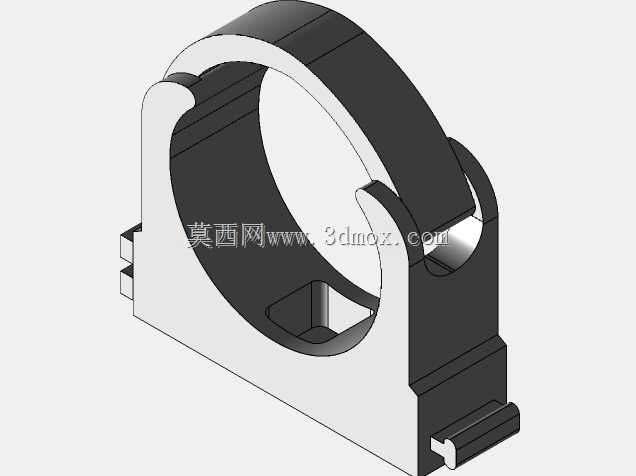

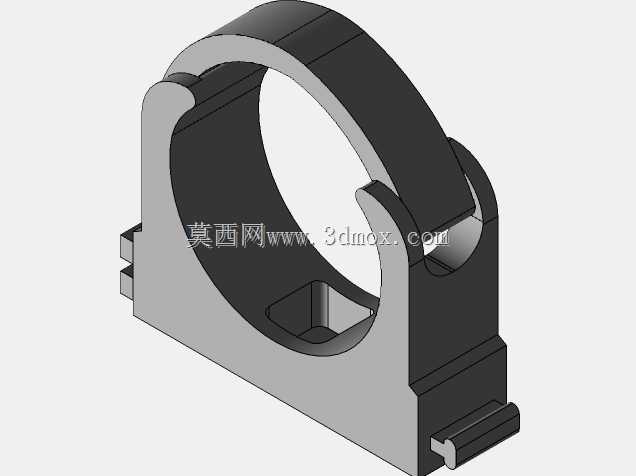

　　从结构设计逻辑来看，零件整体采用开口式弹性抱环搭配底部一体式安装座的构型，半包围的C型环体内径和50规格PPR管外径做了小过盈配合，环体开口处做了两侧导向翻边，压装管道时不需要额外紧固件，顺着开口施力就能把管道卡入环腔，PPR材质本身的韧性可以提供足够的抱紧力，日常运维需要拆换管路时也能直接撬开开口取出管材，不用破坏管卡本身。环体内壁预留了两道沿环向分布的限位凸棱，管道卡入后凸棱会轻微嵌入管材外壁的防滑纹理区间，既可以避免管道沿轴向窜动，也能让环体和管壁之间留出微小透气间隙，防止长期贴合位置出现积水积垢。

　　底部的安装基座和抱环是一体注塑成型，基座两侧伸出带定位卡槽的凸耳，既可以用膨胀螺丝直接穿装固定在墙面、吊顶龙骨上，也能顺着配套的导轨卡槽滑入卡接，适配明装走管、吊顶内藏走管、设备机柜内部管路固定等多种安装工况。基座和抱环衔接的位置做了渐变加厚的加强筋过渡，没有尖锐的应力集中拐角，注塑成型时不容易出现缩痕、翘曲，长期承重也不会在衔接位置发生断裂。

　　做三维结构设计时，首先要把控的是抱环的开口跨度和环体壁厚：壁厚过薄会导致抱紧力不足，管道通水振动时容易松脱，壁厚过厚则会让PPR材料的弹性消失，压装管道时需要的装配力过大，现场施工很难徒手卡入，甚至会把薄壁PPR管压出凹痕。环体的内径公差要匹配PPR管材的实际外径公差区间，既要保证常温下卡装顺畅，也要考虑夏季环境温度升高后塑料件轻微膨胀、冬季低温下材料韧性下降的工况，避免低温时卡装脆裂、高温时夹持力衰减。安装基座的固定孔位间距、凸耳厚度都要和常用的水暖安装紧固件尺寸匹配，底部的定位卡槽宽度要适配市面通用的走线走管导轨规格，不需要额外定制转接件就能直接装配。

　　这类小配件虽然结构不复杂，但在管路系统里的作用很关键，排布时每隔0.8到1米设置一个管卡，在管道转弯、接口对接的位置两侧额外加装固定件，就能把整段管路的形变量控制在允许范围内，大幅降低后期管路渗漏、移位的维护概率。建模过程中所有倒角、拔模斜度都要符合注塑件的工艺要求，开口位置的脱模方向要和基座安装面保持一致，避免注塑生产时出现侧向抽芯的复杂结构，压低零件的量产制造成本。
