TRMB40-200液环式真空泵结构设计

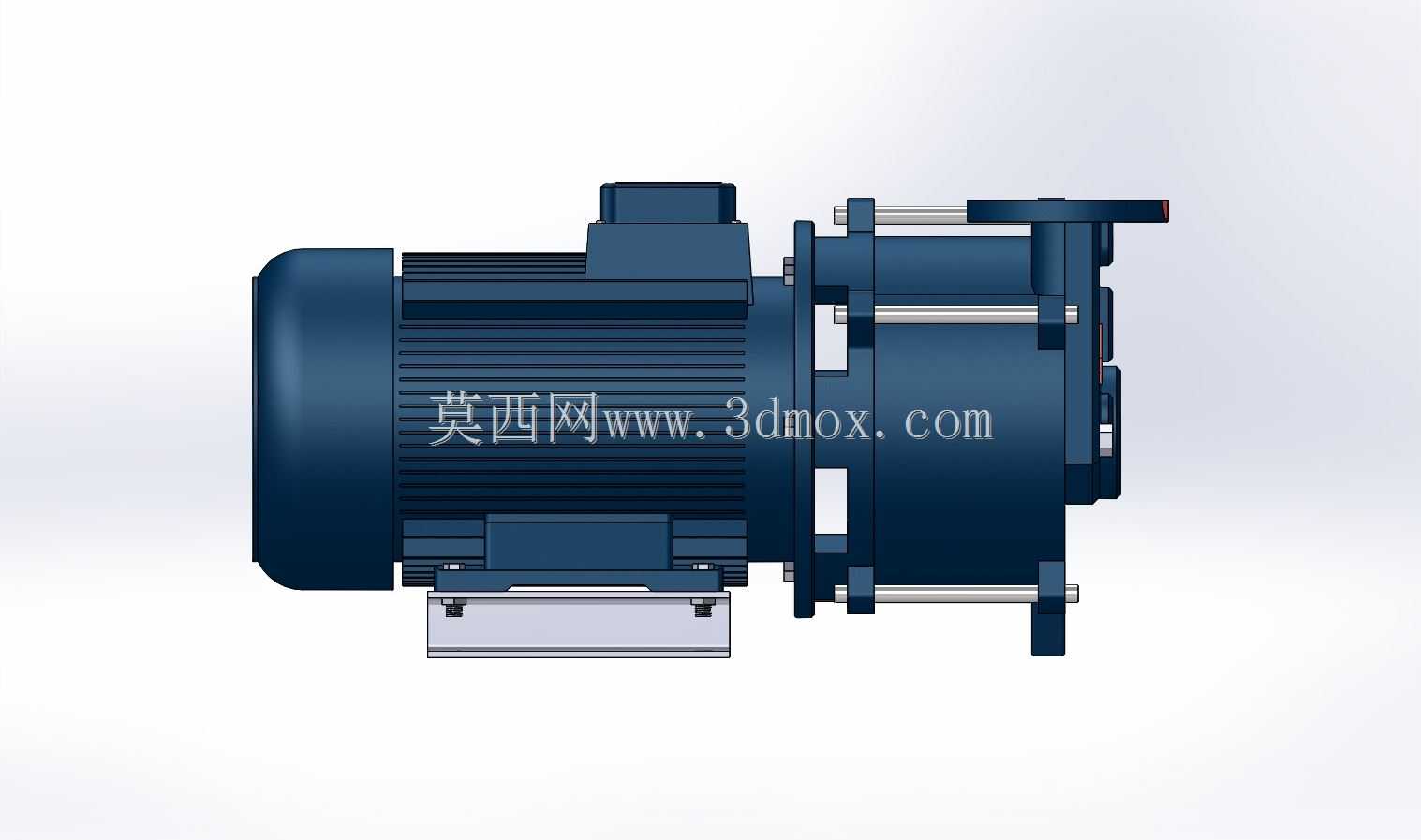

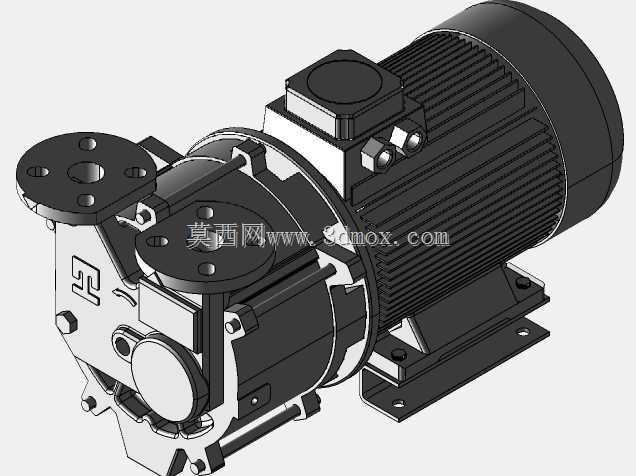

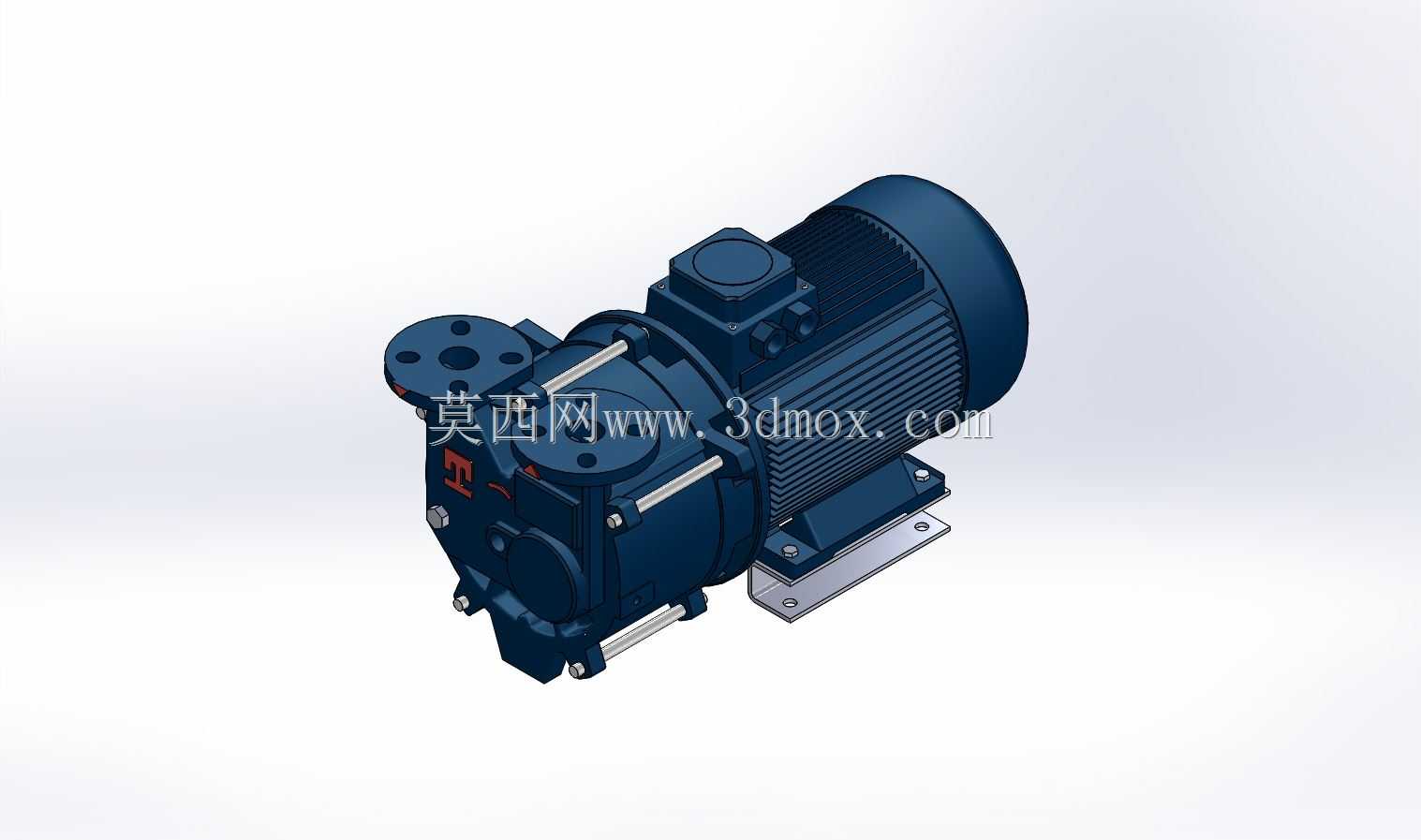

　　这款液环式真空泵的三维结构，完整还原了泵头与驱动电机直联的紧凑布局，在化工、食品、制药等行业的真空抽气工况中应用广泛，可用于抽取不含固体颗粒、不溶于工作液的气体，为真空过滤、真空蒸馏、真空干燥等工艺环节提供稳定的负压环境。从结构设计逻辑来看，泵体采用侧进上出的流道布局，进气口设置法兰连接端面，可直接对接工艺管路，排气口集成气液分离腔的预留接口，能减少外接管路的弯折数量，降低流阻损失。泵头部分的叶轮偏心安装在泵腔内部，运转时依靠工作液形成的封闭液环完成吸气、压缩、排气的循环过程，端盖处设置的机械密封安装位，预留了密封冲洗通道，可适配不同工况下的密封防泄漏需求，避免输送气体或工作液向外渗漏。

　　直联式的安装结构取消了传统联轴器传动的中间环节，电机轴直接与叶轮轴连接，既缩小了整机的轴向安装尺寸，也减少了传动环节的功率损耗，底座采用一体式铸铁安装座，预留四个地脚螺栓固定孔，安装时可直接通过螺栓固定在设备机架或混凝土基础上，安装基准面与泵轴轴线的平行度公差控制在合理范围，避免运转时出现额外的振动载荷。泵体外壳的加强筋布局沿流道压力分布设置，在高压侧的筋条厚度更大，可承受排气阶段的压力冲击，同时兼顾壳体的散热需求，电机外壳的散热筋沿轴向排布，配合端盖的风叶可在运转时形成定向气流带走电机热量。从安装边界来看，整机的重心落在底座中心区域，外接管路的接口位置避开了电机接线盒的操作空间，日常维护时可直接拆卸泵头端盖检查叶轮磨损情况，

　　无需整体拆卸电机与管路，能大幅缩短现场检修的停机时间。设计时充分考虑了不同工况的适配性，泵头的过流部件可根据输送介质特性更换对应材质，在有腐蚀性气体的工况下可选用不锈钢材质过流件，常规工况下采用铸铁材质即可满足强度与成本的平衡，进出口法兰的尺寸符合通用管路连接标准，可直接与现有工业管路对接，无需额外制作转换接头。
